La primera vez que soldé un cubo de luz, la soldadura no quedó muy limpia.
Captura de pantalla del efecto de video 1:

Efectos 3D dinámicos:

Pirámides y pirámides invertidas
Efecto gráfico de dibujo de lluvia.
efecto gráfico de salto
Efectos giratorios multiforma
Los bloques se mueven hacia arriba, abajo, izquierda, derecha y diagonalmente en múltiples direcciones
Efecto de luz cuadrada corriendo
Efecto de volteo de farola
Efecto de acercamiento y alejamiento del cubo
El efecto de la tira de luz gira de izquierda a derecha.
Efecto de rotación de gráficos tridimensionales triangulares
Efecto de luz de barra
Tire de la pantalla hacia adelante y hacia atrás para mostrar efectos gráficos
Pantalla rápida y lenta.
El kit de cubo de luz UBE8 está a la venta. Este es un conjunto completo de piezas. Los aficionados necesitan ensamblarlo y soldarlo ellos mismos según el tutorial. Si necesita el producto terminado, ¡necesita reservarlo con anticipación porque lleva mucho tiempo hacerlo!

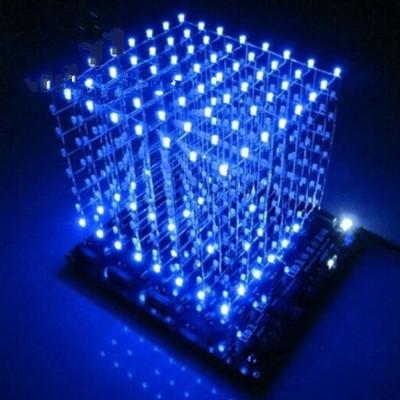

Este cubo de luz LED CUBE8 tiene 8 capas. Una capa consta de 8*8=64 LEDs, lo que hace 512 LEDs. Estos 512 LEDs deben ser construidos por usted mismo.

¿Todavía estás usando placa perforada para construir la placa de control del cubo de luz? Entonces está FUERA！Nuestra placa de control utiliza PCB de placa industrial, las placas no universales están cableadas manualmente. No es agotador diseñar esos múltiples cables.，No es fácil comprobar si hay muy poca soldadura o si una línea está soldada incorrectamente. Si accidentalmente no lo compruebas, la soldadura fallará y la tasa de éxito será baja.。¡Solo sube nuestro diagrama de cableado para que todos lo vean!

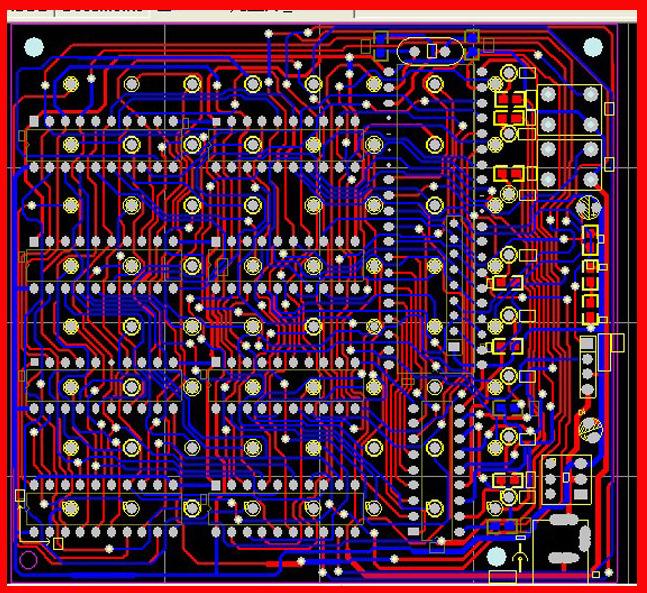

Vista frontal del diseño de la PCB:

¿Has visto que con tantas líneas, si tienes que soldarlas una por una, deberías estar muy cansado?
parámetro:
Tensión de alimentación:4,5-5,5 V
Tamaño de la placa PCB:11.1CM*12.7CMPeso del kit aprox.:240 gramos
Lista de envío del kit Cubo de Luz 3D8: (Algunos componentes electrónicos se suministran con 1 a 2 piezas adicionales)
Nombre del componente Cantidad
Placa PCB 1
LED azul ultrabrillante de 3 mm de pelo blanco, aproximadamente 550 piezas (en realidad se necesitan 512 piezas)
Conector Hembra Redondo de 40 Pines 2
Zócalo IC 20 pines 9
chip 74HC573 DIP 9
Cable USB a DC005 1
Conector DC005 1
Zócalo IC 18P 1
Chip ULN2803 1
Zócalo IC 40P 1
STC12C5A60S2（grabar buen programa） 1
A09-103 arreglo de resistencias 1
Interruptor de autobloqueo 8*8 1
Condensador electrolítico 10UF/25V 2
Cristal oscilador de 12M 1
Condensador Cerámico 22P 2
Resistencia de 470 ohmios enchufable 8
Resistencia de 4.7K enchufable 2
LED 3MM 1
0.8 alambre de un solo núcleo 1
Recordatorio cálido: Este kit de cubo de luz es DIY, y su producción requiere una cierta base electrónica y capacidad de soldadura.
(Para los conocimientos electrónicos más básicos, amigos, por favor consulten la información relevante por ustedes mismos. Esto también es un proceso de aprendizaje)

Precauciones:
1. Hay muchos tipos de componentes en las piezas de repuesto, y la distribución es más problemática. No somos sabios, y no podemos garantizar que haya muchos componentes en cada paquete. Si faltan algunos componentes, no los reenviaremos, sino que solo reembolsaremos la diferencia de precio. Al mismo tiempo, haremos todo lo posible para que haya tantos componentes como sea posible. Componentes, espero que pueda entenderlo.
2. Algunos componentes como resistencias y capacitores están temporalmente agotados. El vendedor los reemplazará con componentes de valor similar que representen el principio del circuito.
3. Después de soldar, depure usted mismo. Si no hay errores en la soldadura, generalmente puede tener éxito. Si la soldadura falla, nuestra tienda no es responsable. No podemos garantizar que tendrá un 100% de éxito tan pronto como suelde. Esta es también la razón por la que se necesitan trabajadores de mantenimiento en la línea de producción de la fábrica. Los componentes enviados son todos nuevos, pero no podemos garantizar que todos los componentes nuevos estén en buen estado, y no hay forma de probar cada componente antes del envío. Si este es el caso, las piezas de repuesto serán más caras que el producto terminado, por lo que si hay alguna pérdida de componentes, le reembolsaremos la diferencia de precio según el precio de venta al público en la tienda. Si el componente está dañado, el comprador es responsable. Sin embargo, prometemos proporcionar un servicio postventa al 100% y hacer todo lo posible para ayudar a nuestros amigos a completar la producción. Por lo tanto, cuando el producto terminado no logre el efecto que describimos, no se apresure a darnos una evaluación y recuerde ponerse en contacto con nuestro servicio postventa. Gracias por su cooperación.
