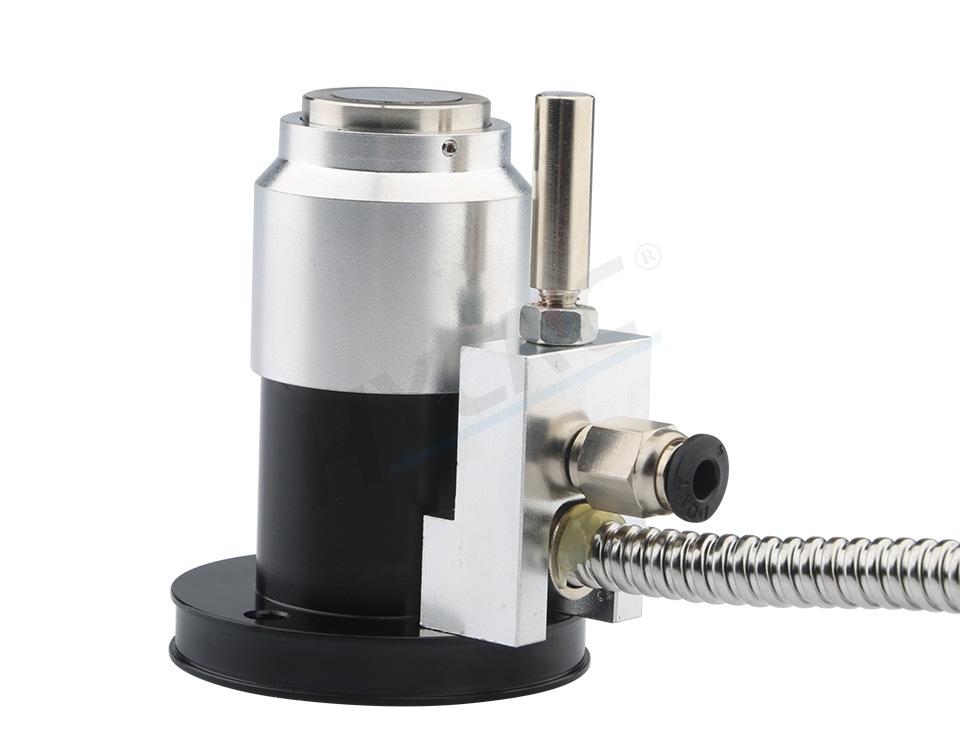

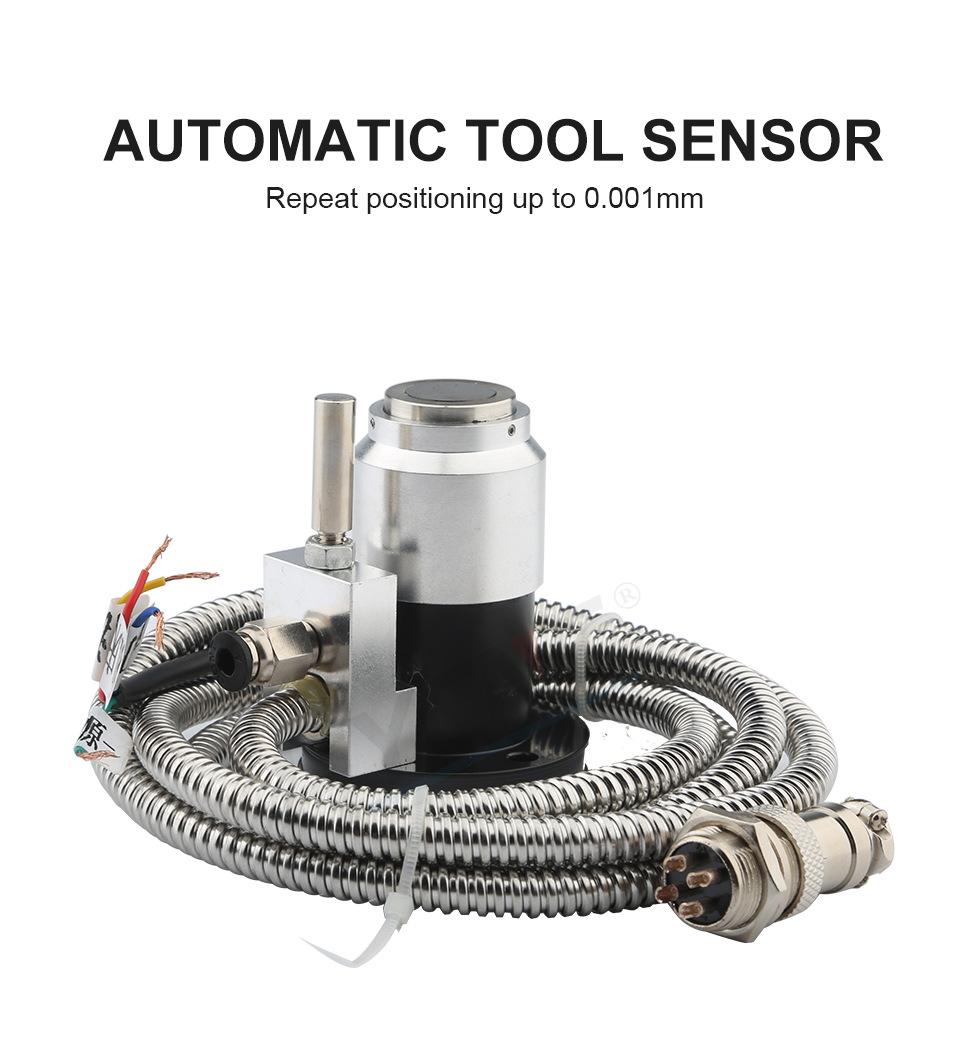

Contador de herramientas para máquina de grabado, suministro transfronterizo, máquina de corte de eje Z, bloque de cuchillas, accesorios de tallado, contador de herramientas de precisión a prueba de agua
Variaciones
Productos similares a un precio más bajo
Nuestros productos provienen de fuentes internacionales y se comercializan en plataformas y regiones como AliExpress, Amazon, eBay, Wish, AE, Lazada, plataformas transfronterizas, Aliexpress, Ins y estaciones independientes. Se encuentran en Rusia, Sudeste Asiático, África, Sudamérica, etc. Ofrecemos envío directo. Grandes cantidades de productos se envían el mismo día con garantía de puntualidad.
Especificaciones de normalmente cerrado
Marca: Hongyang Nombre del producto: instrumento automático de ajuste de herramienta para máquina de grabado Carrera: 5 mm Modo de salida: B:NC Recorrido previo: casi cero Repetibilidad: 0.001 mm Estructura de protección: IP67 Fuerza de contacto: 1.5N Material de contacto: carburo cementado Material de la carcasa: rectificado 4S Tubo de protección: 1m radio de curvatura mínimo R25 Luz LED: normalmente abierto y apagado durante el funcionamiento Cable: 3m resistente al aceite de 4 núcleos diámetro 5 Señal de alarma cuando se excede la carrera: B: NC (normalmente cerrado) [señal de medición de distancia aprox. 2.5 mm] Clasificación de descarga eléctrica: CC24V 20mA (MÁX.) valor recomendado 10mA (carga resistiva)
Especificaciones Normalmente Abiertas
Modo de salida: A: NA (normalmente abierto) Pre-recorrido: aprox. 0.5 mm Recorrido: aprox. 0.5 mm Repetibilidad: B: NC Pre-recorrido: casi cero Repetibilidad: 0.001 mm Estructura de protección: IP67 Fuerza de contacto: IP67 Material de contacto: carburo cementado Material de la carcasa: rectificado 4S Tubo de protección: 1 m radio de curvatura mínimo R25 Luz LED: normalmente abierta y apagada al trabajar Cable: normalmente abierto, cerrado al trabajar Vida útil de conmutación eléctrica: 3 millones de veces Calificación de conmutación eléctrica: CC24V 20 mA (MÁX.) Señal de alarma al exceder el recorrido: (normalmente cerrado) [señal de medición de distancia aprox. 2.5 mm] Calificación de conmutación eléctrica: CC24V 100 mA (MÁX.) valor recomendado 10 mA (carga resistiva)
Dos tipos de cableado
Consulte al servicio de atención al cliente para detalles específicos

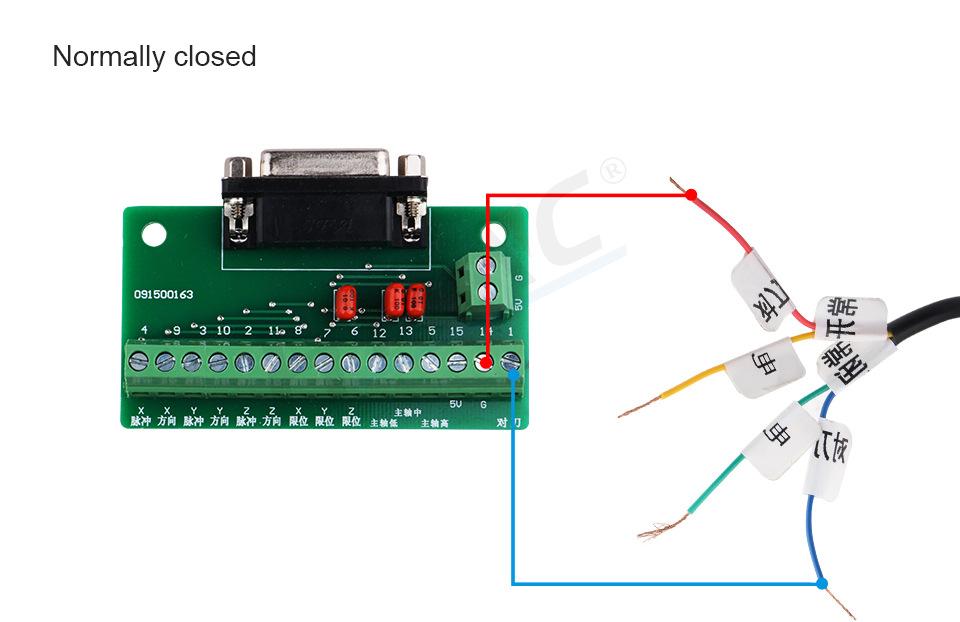

Placa de cableado de la tarjeta de control GND conectada al instrumento de ajuste de herramienta máquina herramienta señal Tarjeta de control Instrumento de ajuste de herramienta Señal de ajuste de herramienta en el instrumento de ajuste de herramienta Los 2 cables de alimentación restantes no necesitan conectarse

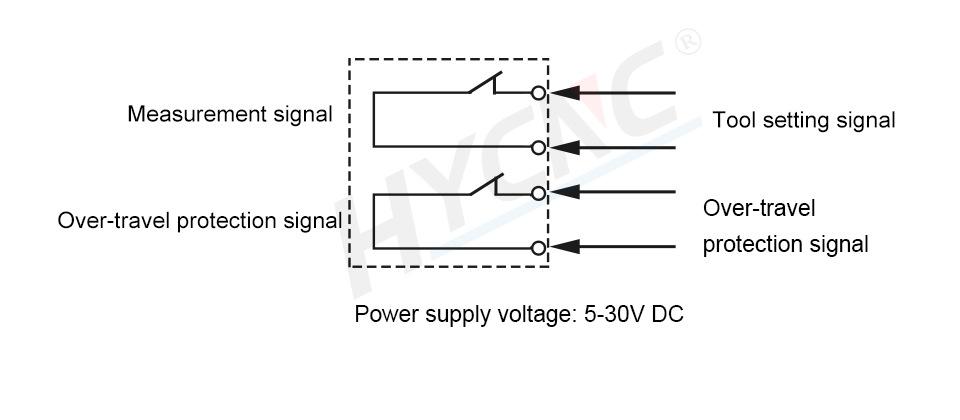

Diagrama de circuito de 4 hilos normalmente cerrado

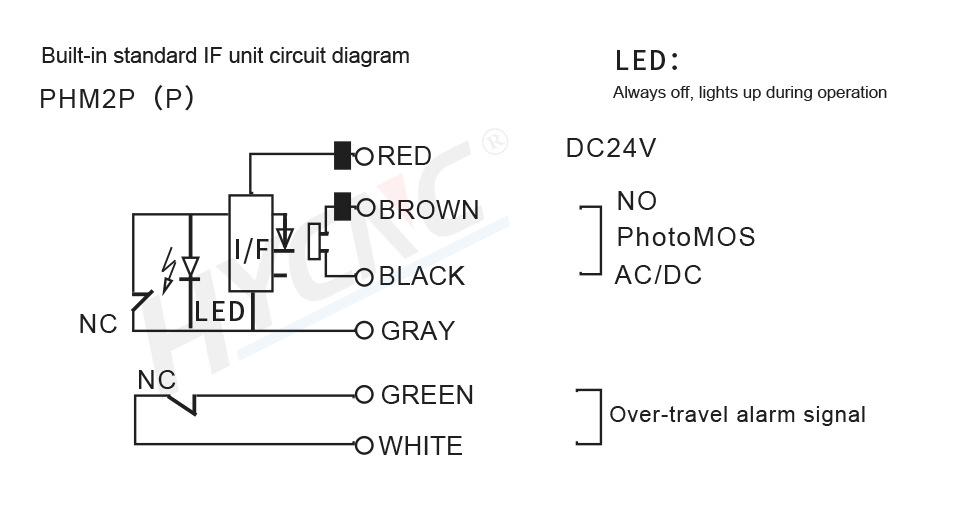

Diagrama de circuito de 6 hilos normalmente abierto
Voltaje de alimentación: CC24V Consumo de corriente: 10mA Especificaciones de salida: CC60V 100mA (carga resistiva)/CA60V/100mA (valor pico)/500mW (Máx)
Asuntos a tener en cuenta en el uso del instrumento de ajuste de herramientas
1. El contacto no debe exceder la carrera del instrumento de alineación de herramientas, ya que dañará el instrumento de alineación de herramientas (la carrera es de 5,0 mm). 2. No suelte inmediatamente la superficie de contacto del instrumento de ajuste de herramientas con la mano, para no dañar la estructura interna del instrumento de ajuste de herramientas y afectar la vida útil y la eficiencia. 3. Una vez finalizado el ajuste de la herramienta y el instrumento de alineación de herramientas, la herramienta debe levantarse verticalmente de la superficie de contacto y no moverse lateralmente, ya que dañará el instrumento de alineación de herramientas.
Material resistente

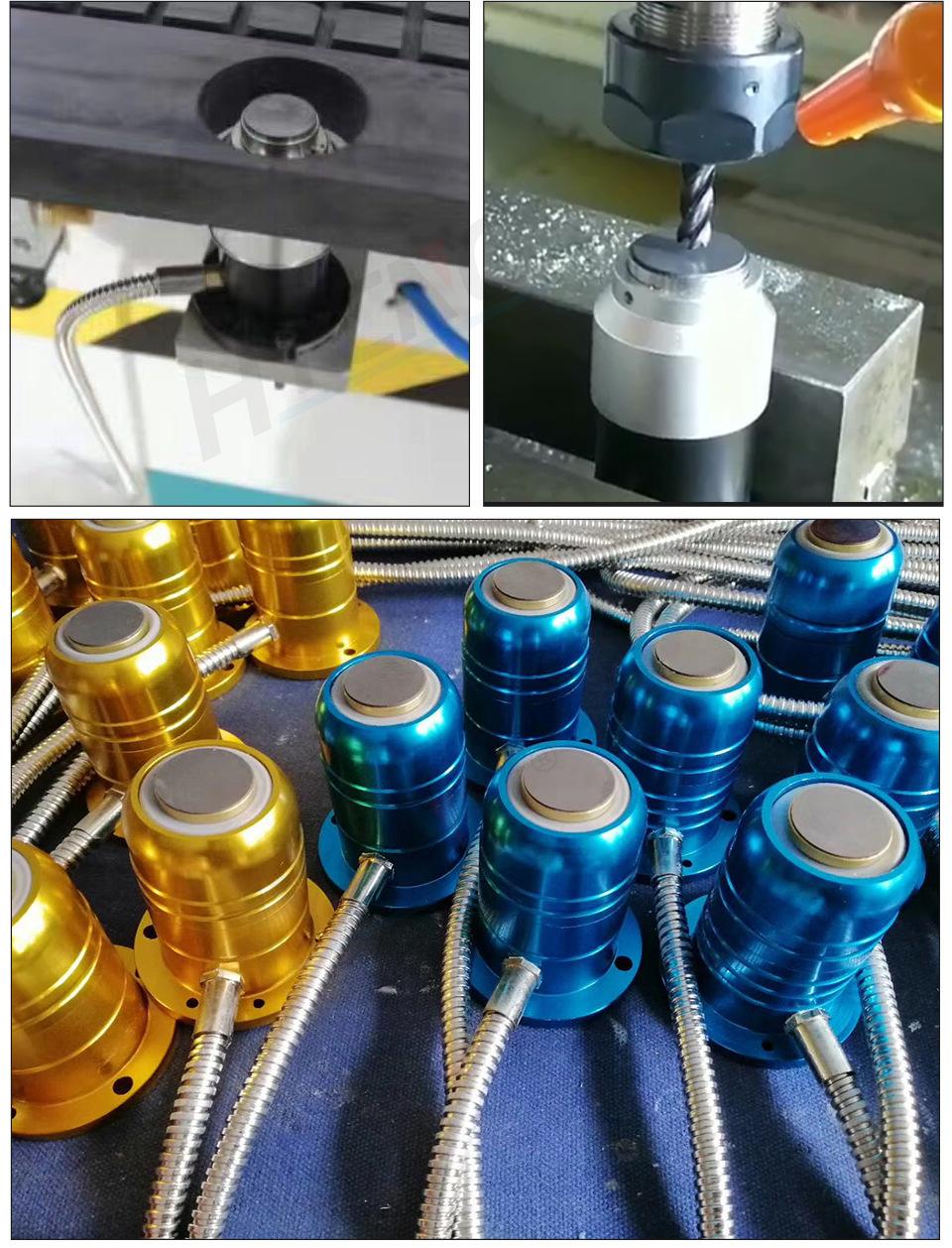

La superficie de contacto de la herramienta y el ajustador de herramienta deben ser verticales y hacia abajo verticalmente para hacer contacto con la superficie de contacto. Intenta instalarlo en el banco de trabajo donde haya menos limaduras de hierro, para no afectar la precisión del ajustador de herramienta.
En cualquier dirección
Dentro del rango de potencia nominal, el voltaje de uso se controla en CC de 10 a 30 V, la corriente es inferior a 20 mA y el rango de temperatura de uso es de -25 °C a 70 °C. El efecto de uso es mejor.
Totalmente equipado
El diámetro de la herramienta de ajuste de herramienta debe controlarse por debajo de 20 mm, y la velocidad de ajuste de herramienta debe controlarse a 50-200 mm/min. El centro de la herramienta debe caer en el centro de la refrentadora.
Fácil y sin esfuerzo
Al usar la función de inflado, el diámetro exterior del tubo de aire es de 6 mm de diámetro, y el diámetro interior es de 4-5 mm de diámetro. Preste atención a la higiene al usarlo y limpie el aceite de la superficie de contacto.
