Cómo utilizar una rectificadora de rieles de perfil eléctrica

1. Preparación de tareas

1.1 Antes de operar, el operador debe estar familiarizado con la estructura, el rendimiento técnico, el principio de funcionamiento, los métodos de uso y las reglas de la máquina de acuerdo con este manual de instrucciones y los requisitos.

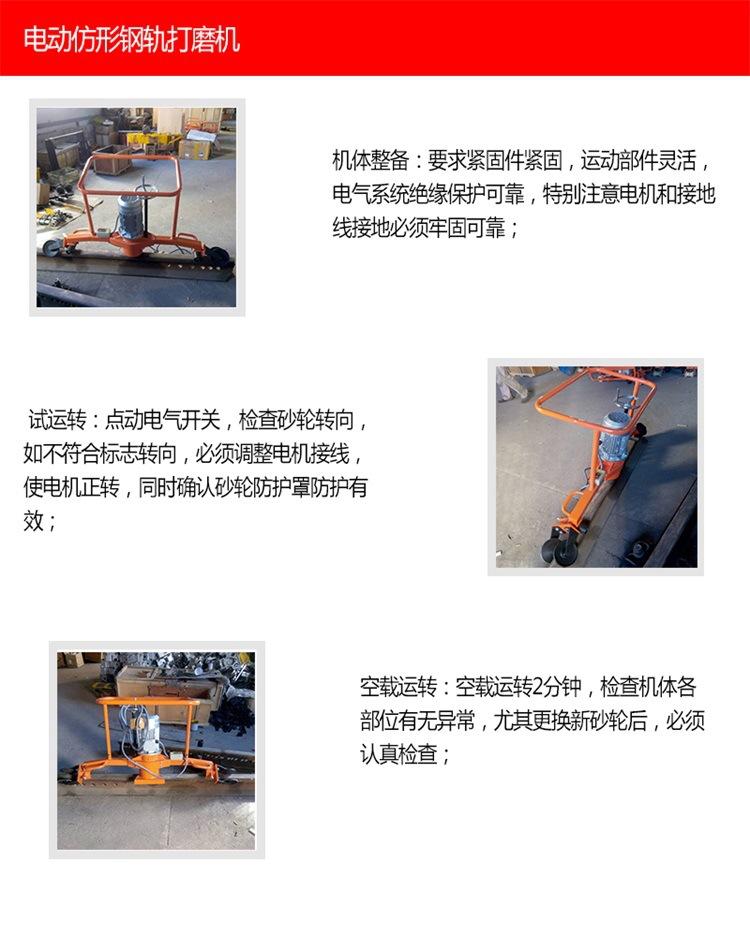

1.2 Mantenimiento del cuerpo de la máquina: Se requieren fijaciones, las piezas móviles son flexibles y el aislamiento del sistema eléctrico es fiable. Preste especial atención a que el motor y el cable de tierra estén firmemente conectados a tierra.

1.3 Prueba de funcionamiento: Encienda el interruptor eléctrico y compruebe la dirección de la muela. Si la dirección no está marcada, ajuste el cableado del motor para que gire hacia adelante y, al mismo tiempo, compruebe que la cubierta protectora de la muela funciona correctamente.

1.4 Operación sin carga: Haga funcionar la máquina sin carga durante 2 minutos, verifique todas las partes del cuerpo de la máquina para detectar anomalías, especialmente después de reemplazar una nueva muela abrasiva, debe verificarla cuidadosamente;

2. Trabajos de rectificado

2.1 Coloque la amoladora sobre el riel que necesita amolar y asegúrese de que el enchufe y la toma de corriente estén en contacto firme;

2.2 Gire el interruptor de avance lento y gire la manija de alimentación en sentido antihorario de manera que la muela de esmeril no entre en contacto con la superficie superior del riel que se va a pulir;

2.3 Presione el interruptor de encendido y la muela girará sin carga;

2.4 Gire la manija de avance vertical en sentido horario uniformemente para mover la muela abrasiva hacia la superficie superior del riel hasta que haga contacto con la superficie a pulir y genere chispas. Simultáneamente, tire de la manija y mueva la máquina de izquierda a derecha mientras la muela de perfilado está cerca de la superficie superior del riel. Se mueve hacia adelante y hacia atrás, con un alcance aproximado de 800 mm.

2.5 Controle el avance de la muela de forma uniforme, generalmente con una precisión de 0,2 mm cada vez, y verifique si hay anomalías y el grosor de las marcas de rectificado. La superficie pulida del riel no debe estar azulada ni presentar rayones evidentes.

2.6 Al girar la manija, incline gradualmente el cuerpo de la máquina hacia adentro, siguiendo la sección transversal del riel. Controlando el riel protector de la muela, amplíe el rango de rectificado horizontal de la parte superior del riel, rectificando desde la línea superior hasta el arco del cabezal.

2.7 Incline lentamente el apoyabrazos de operación hacia el operador, gire la amoladora 90° hacia adentro a lo largo de la dirección de la sección transversal del riel y arrastre la amoladora hacia adelante y hacia atrás para amolar el lado interior (lado de trabajo) del riel;

2.8 Una vez finalizada la operación, gire la manija de avance en la dirección opuesta para que la muela abrasiva se retire del riel. Presione el interruptor de apagado para detener la rectificadora. Tras restablecer la superficie de rectificado, levante la rectificadora y gírela 180° horizontalmente en el mismo punto. Colóquela sobre el riel y repita los pasos anteriores para pulir la parte restante de la superficie superior del riel y la cara exterior del cabezal hasta alcanzar el pulido especificado.

La rectificadora de rieles tiene una estructura simple, es compacta, ligera, fácil de usar, rápida en carretera y fuera de ella, ruedas de rodadura aisladas, es fiable y es adecuada para rectificar planos, laterales, superficies de arco y diversos ángulos de rieles. También es adecuada para rectificar juntas de soldadura de rieles, así como diversos rieles y agujas. Esta máquina utiliza un motor de combustión interna (motor eléctrico) como fuente de energía y es adecuada para operaciones in situ sin suministro eléctrico.

Este producto tiene las siguientes características:

Esta máquina tiene alta eficiencia de trabajo, buena calidad de pulido, fácil operación, rápido en carretera y fuera de carretera, y amplio rango de aplicación. Es una herramienta para revisión, reparación y reparación de emergencia de ingeniería ferroviaria.

Rectificadora eléctrica de perfiles de carrilCaracterísticas de FMG-2.2:

1. La amoladora eléctrica de rieles se utiliza principalmente para amolar el riel después de soldar y dar forma y amolar el contorno exterior para restaurar la forma de la sección transversal del riel.

2. El operador puede completar el pulido de la parte superior y los lados del riel al mismo tiempo.

3. La posición de la amoladora durante el funcionamiento es flexible y variable, desde horizontal a vertical.

4. Mantenga el eje de la muela de rectificar perpendicular al eje del riel.

5. Los rodillos y las ruedas colgantes deben estar cerca del contorno exterior del riel para asegurar la guía de la amoladora en cualquier posición. Los rodillos utilizan el riel como referencia para formar un perfil que asegure el rectificado de la parte superior y el lado del riel.

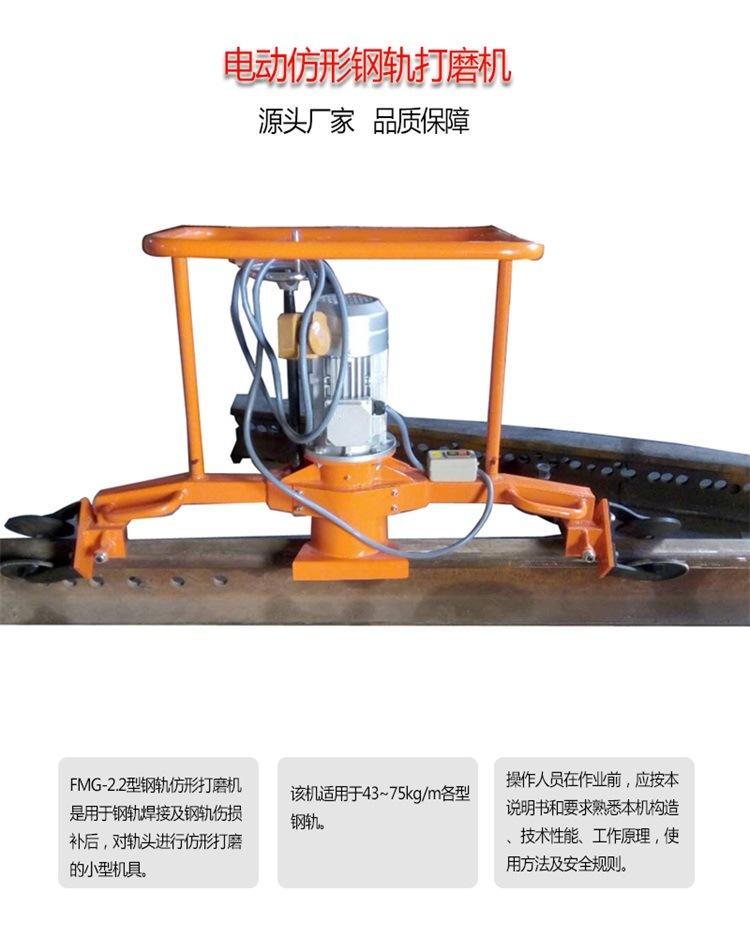

Rectificadora eléctrica de perfiles de carrilFMG-2.2 es una máquina pequeña utilizada para perfilar y rectificar la cabeza del riel después de la soldadura de rieles y la reparación de daños en los rieles, de modo que el riel pueda quedar liso y suave después del perfilado y rectificado, manteniendo las dimensiones originales del contorno de la cabeza del riel. Es adecuada para las operaciones de rectificado de varios tipos de rieles de 43-75 kg/m en la base de soldadura de rieles o en la soldadura in situ de colocación de líneas sin costura ultralargas y después de la reparación por soldadura de la cabeza del riel. cm17
