Marca Taoda Va7010-8503 Unidad Fan Coil Shanghai Válvula Eléctrica Válvula Solenoide Dn20 Válvula Eléctrica Bidireccional
110 días
$24.000 pedido mín (120 uds)
Producto 5.0
Proveedor 4.5
Variaciones

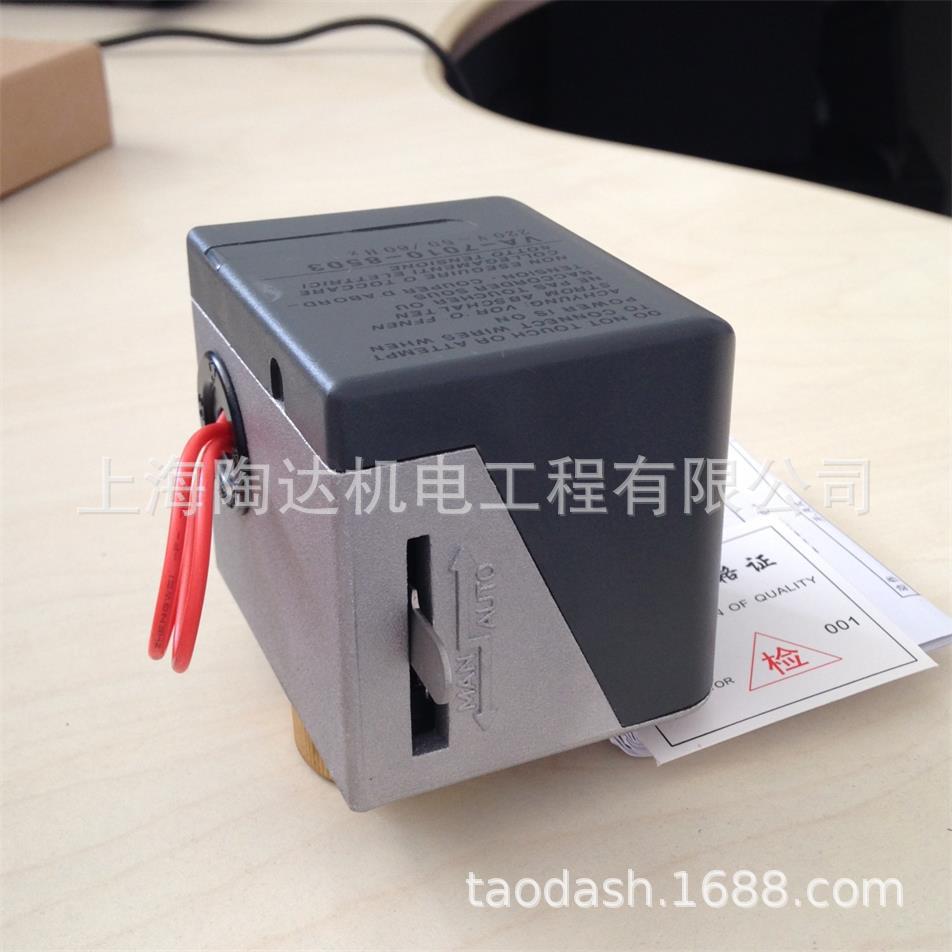

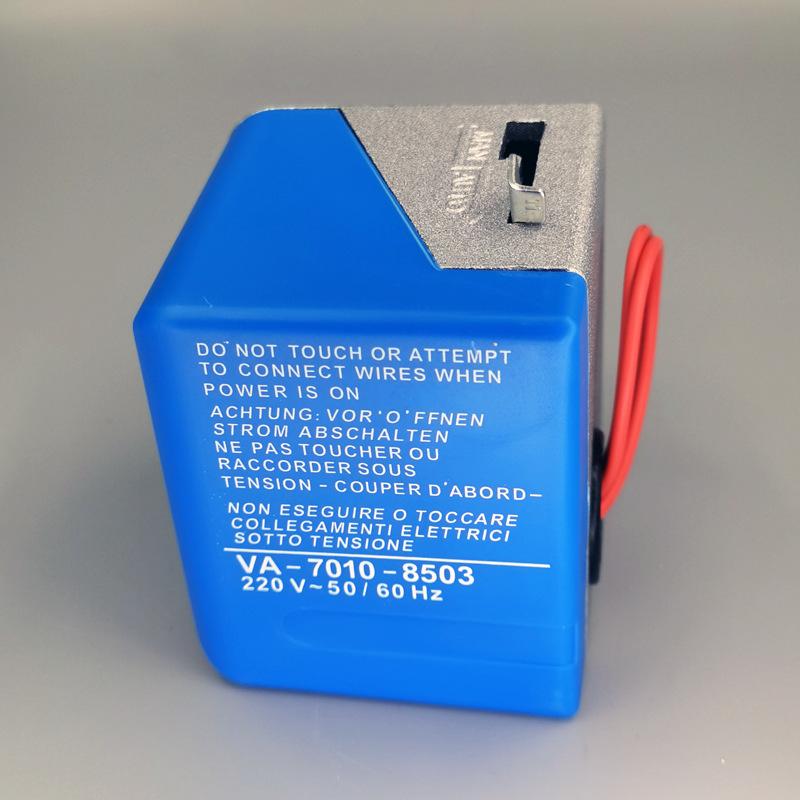

Actuator VA7010-8503
Valve body 20 + actuator

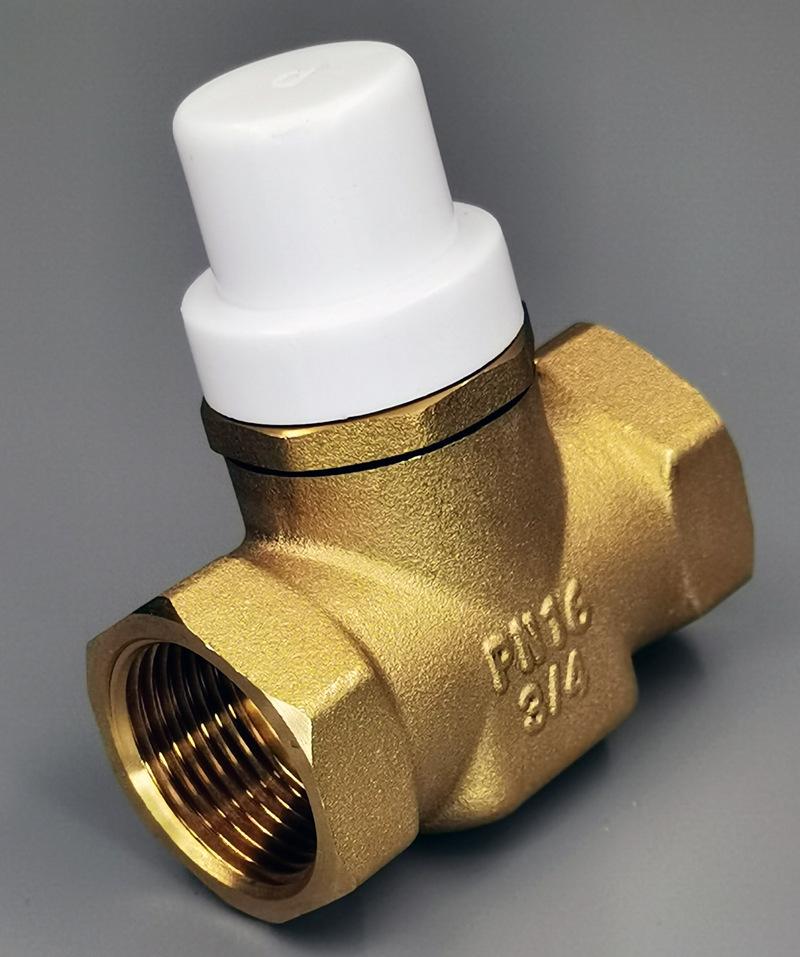

Valve body DN20
Productos similares a un precio más bajo
Especificaciones del producto
Marca
TAODA
Tipo (ubicación del canal)
Two-digit two-way
Medios aplicables
Water
Dirección del flujo
One-way
Usar
Shunt
Especificaciones y modelos
Valve body 20+ actuator, Actuator va7010-8503, Valve body dn20
Modo de conducción
Electronics
Marca
TAODA
Tipo (ubicación del canal)
Two-digit two-way
Medios aplicables
Water
Dirección del flujo
One-way
Usar
Shunt
Especificaciones y modelos
Valve body 20+ actuator, Actuator va7010-8503, Valve body dn20
Modo de conducción
Electronics
Marca
TAODA
Tipo (ubicación del canal)
Two-digit two-way
Medios aplicables
Water
Dirección del flujo
One-way
Usar
Shunt
Especificaciones y modelos
Valve body 20+ actuator, Actuator va7010-8503, Valve body dn20
Modo de conducción
Electronics
Detalles del producto
El texto en las imágenes se puede traducir
◆Válvula eléctrica DN20 Válvula eléctrica bidireccional de Shanghái Válvula solenoide Válvula eléctrica para fan coil Válvula eléctrica bidireccional DN20 Válvula eléctrica bidireccional DN25 Válvula eléctrica bidireccional DN15Válvula eléctrica para fan coil, válvula eléctrica TD-G1 válvula eléctrica bidireccional DN20 válvula eléctrica Shanghai válvula bidireccional válvula solenoide DN20 válvula eléctrica bidireccional
DN15-DN25
♦Descripción general del producto:

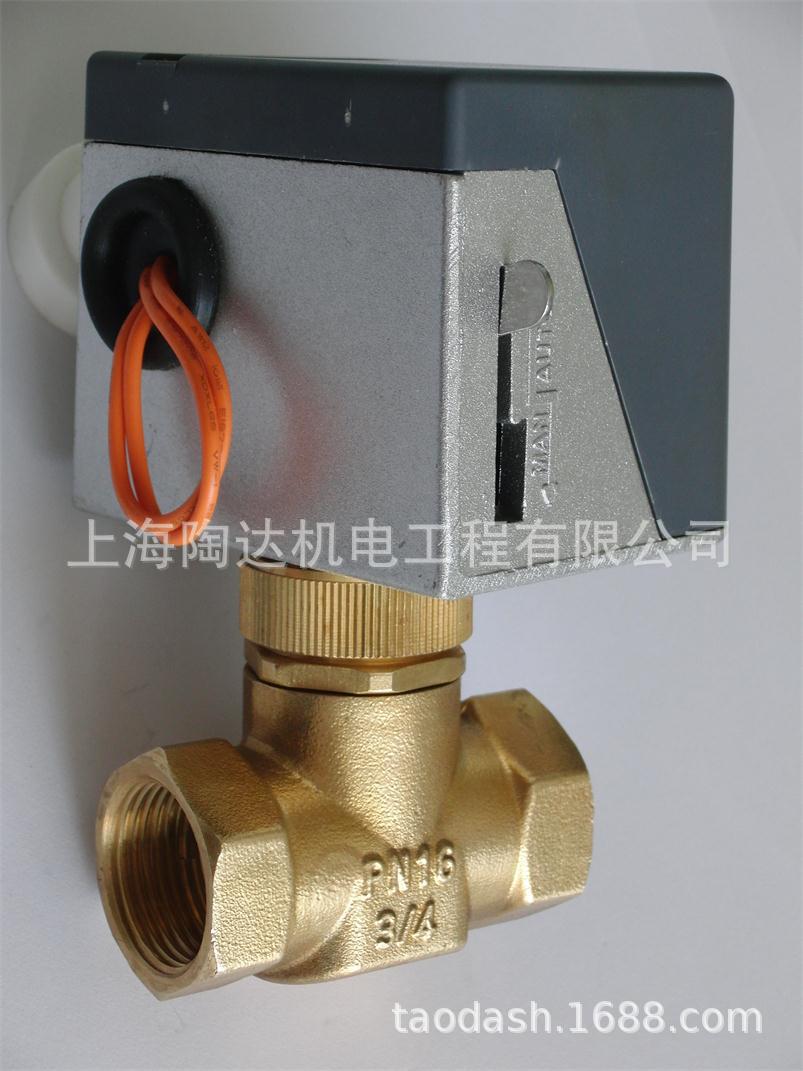

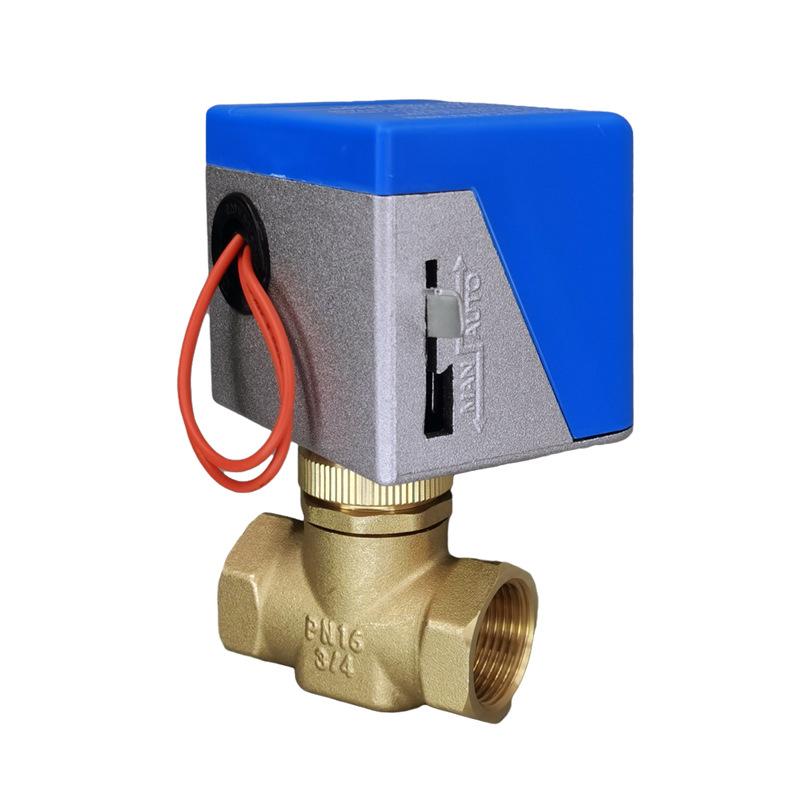

La válvula eléctrica tipo interruptor TD-D1 está compuesta por un actuador de válvula y una válvula de cobre. El actuador y el cuerpo de la válvula están conectados por un manguito roscado.
La válvula eléctrica tipo interruptor TD-D1 está compuesta por un actuador de válvula y una válvula de cobre. El actuador y el cuerpo de la válvula están conectados por un manguito roscado.
Fácil de instalar, puede instalar primero el cuerpo de la válvula y luego el actuador. El producto ha sido probado para resistencia a la presión, fugas de agua y par de accionamiento.
♦Descripción del Producto：
1. Antes de la instalación, debe leer este manual cuidadosamente, cortar el suministro eléctrico correspondiente e instalarlo por técnicos profesionales.
2. La dirección del flujo de agua debe ser la misma que la dirección de la flecha en el cuerpo de la válvula.
3. El cuerpo de la válvula debe ubicarse por encima de la bandeja de agua de la batería para asegurar que caiga en la bandeja de agua cuando se produzca goteo.
4. El cuerpo de la válvula y el actuador deben instalarse dentro del rango de ±60°C en la dirección vertical, y debe haber al menos 30 mm de espacio por encima de ellos para el desmontaje y el montaje. Debe mantenerse en contacto con las tuberías, equipos y edificios circundantes
2. La dirección del flujo de agua debe ser la misma que la dirección de la flecha en el cuerpo de la válvula.
3. El cuerpo de la válvula debe ubicarse por encima de la bandeja de agua de la batería para asegurar que caiga en la bandeja de agua cuando se produzca goteo.
4. El cuerpo de la válvula y el actuador deben instalarse dentro del rango de ±60°C en la dirección vertical, y debe haber al menos 30 mm de espacio por encima de ellos para el desmontaje y el montaje. Debe mantenerse en contacto con las tuberías, equipos y edificios circundantes
Debe haber suficiente espacio para las operaciones de mantenimiento y el dispositivo debe instalarse donde el personal de mantenimiento pueda alcanzarlo a través del orificio de inspección.
5. Dos o más válvulas eléctricas no se pueden conectar en paralelo. Si deben conectarse en paralelo, deben aislarse mediante relés.
6. Instale el actuador solo después de que el cuerpo de la válvula esté instalado y la tubería haya pasado la prueba de presión.
7. Si el controlador ha sido instalado en el cuerpo de la válvula, no debe aplicar fuerza al controlador durante la instalación y la depuración, de lo contrario el controlador se dañará.
8. La unidad no puede envolverse con material aislante, de lo contrario su disipación de calor se verá afectada.
9. El conductor debe estar conectado a tierra de forma fiable mediante un cable de no menos de 1.5mm2, y las demás líneas deben cumplir con las normas eléctricas pertinentes.
5. Dos o más válvulas eléctricas no se pueden conectar en paralelo. Si deben conectarse en paralelo, deben aislarse mediante relés.
6. Instale el actuador solo después de que el cuerpo de la válvula esté instalado y la tubería haya pasado la prueba de presión.
7. Si el controlador ha sido instalado en el cuerpo de la válvula, no debe aplicar fuerza al controlador durante la instalación y la depuración, de lo contrario el controlador se dañará.
8. La unidad no puede envolverse con material aislante, de lo contrario su disipación de calor se verá afectada.
9. El conductor debe estar conectado a tierra de forma fiable mediante un cable de no menos de 1.5mm2, y las demás líneas deben cumplir con las normas eléctricas pertinentes.
10. Una vez completada la instalación y comprobado que es correcta, encienda y depure. Se deben observar al menos tres ciclos operativos completos del controlador para asegurar que todos los componentes son correctos.
11. Después de pasar la depuración sin agua, realice la prueba de agua. La diferencia de presión entre el agua superior e inferior en el sistema debe controlarse estrictamente dentro de 0.15MPa para garantizar la eficacia de la válvula eléctrica en el cambio del flujo de agua.
♦Características del producto:
La válvula eléctrica tipo interruptor TD-D1 se utiliza para controlar el encendido y apagado del agua fría y el agua caliente en el fan coil de aire acondicionado central.
La temperatura detectada por el termostato se compara con la temperatura establecida por el usuario, y se calcula una señal de apertura o cierre de válvula.
La señal controla la apertura y el cierre de la válvula para lograr los requisitos de temperatura constante.
♦Parámetros del producto:
Material: Latón Forjado
1. Potencia de conducción: AC220V, 50/60Hz
2. Material del vástago de la válvula: acero inoxidable (AISI302)
3. Material de sellado: caucho de nitrilo (NBR)
4. Chasis de transmisión: aleación de aluminio fundido a presión
5. Cubierta de la unidad: plástico de ingeniería ABS ignífugo
6. Medio de trabajo: agua
7. Temperatura media: <100℃
8. Presión del cuerpo de la válvula: 1.6MP
♦ Reparaciones y mantenimiento:
1. Advertencia importante: La energía debe cortarse antes de la instalación, reparación y mantenimiento para evitar daños al equipo y lesiones personales.
2. Si la válvula tiene fugas, aíslela inmediatamente del sistema y reemplace todo el conjunto del cuerpo de la válvula.
3. Si el impulsor no funciona, el conjunto del impulsor debe ser reemplazado. Si el impulsor está funcionando pero no puede moverse en su lugar, la superficie dentada del engranaje sectorial dentro del impulsor debe limpiarse y luego lubricarse.
♦Precauciones:
El reductor en el actuador es una estructura de engranajes de alta relación de velocidad, precisión y módulo pequeño. Al usar la palanca de operación manual para abrir la válvula, use fuerza suave y deje que el vástago de la válvula baje lentamente. La fuerza excesiva dañará el reductor.
