Estación de conexión de cadena de doble vía de 1 m, equipo de automatización periférica SMT, placa de circuito PCB/DIP, máquina de cruce de puentes automático
Precio por pieza incluyendo entrega a México
Variaciones
Connecting station deposit
Especificaciones del producto
Marca
Shengdian sd
Usar
Smt production line
Presupuesto
Connection deposit
Marca
Shengdian sd
Usar
Smt production line
Presupuesto
Connection deposit
Marca
Shengdian sd
Usar
Smt production line
Presupuesto
Connection deposit
Detalles del producto
El texto en las imágenes se puede traducir







链条接驳台细节

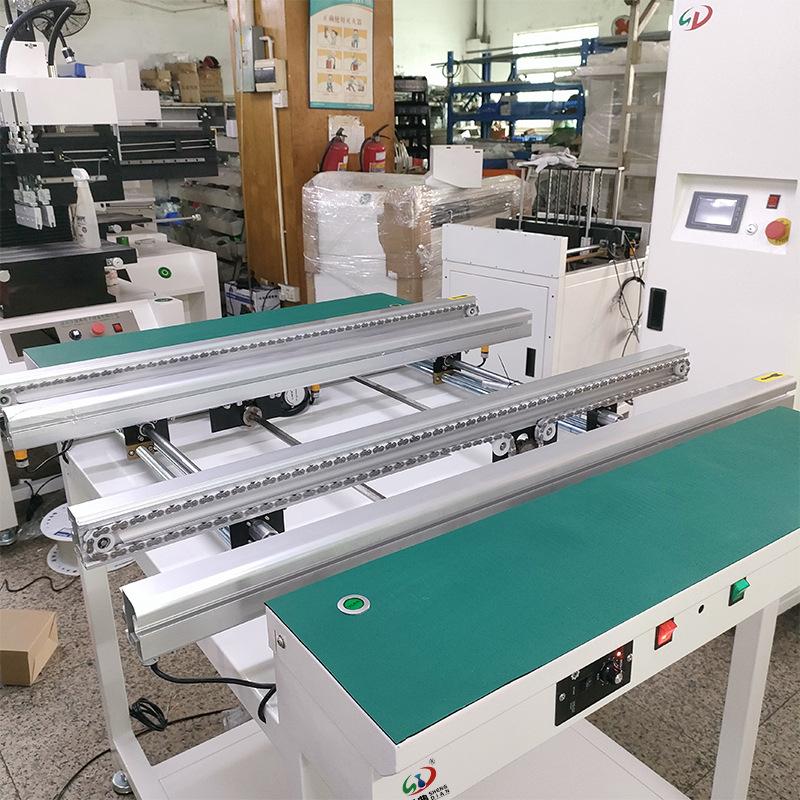

Mesa de conexión de cadena de doble riel de 1 metro, equipo de automatización periférica SMT, placa de circuito PCB/DIP, máquina de cruce de puentes completamente automática

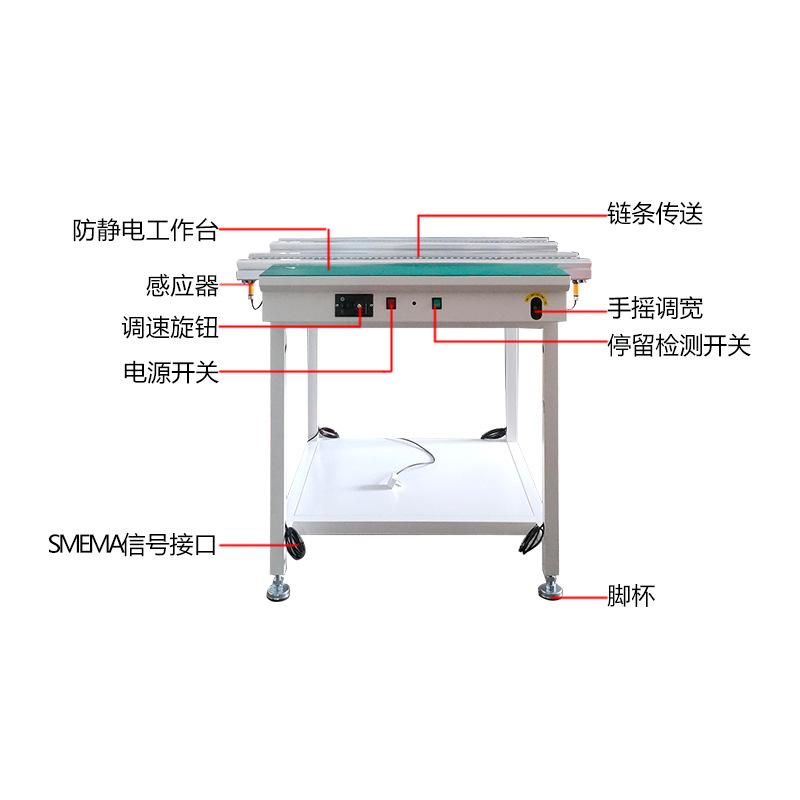

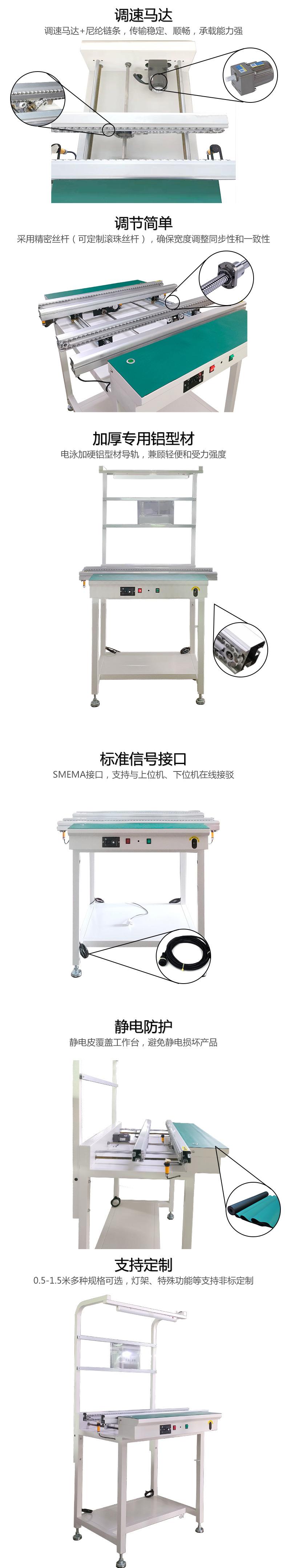

1. La varilla roscada de precisión ajusta el ancho y la estrechez para garantizar que los rieles guía de transporte sean paralelos entre sí;

2. Utilice cadenas de nailon y rieles guía de perfil de aluminio engrosados especiales para garantizar una conexión suave, rieles guía sin cambios y un transporte suave;

3. Equipado de serie con línea de señal, se puede conectar con otros equipos en línea.

4. La plataforma de conexión con diferentes longitudes de riel guía se puede fabricar según los requisitos del cliente.

5. El motor de transmisión adopta un motor de velocidad ajustable.

6. El interruptor fotoeléctrico adopta el sensor fotoeléctrico redondo Hufeng, que es duradero.

7. Los dos extremos de los rieles guía de la estación de acoplamiento se procesan en forma de ocho para ingresar a la PCB, de modo que la PCB entra y sale de la estación de acoplamiento suavemente y sin vibraciones.

8. Utilice juegos dobles de tornillos para ajustar el ancho.

9. Control independiente de doble vía para una fácil operación.

Parámetros técnicos

ModeloModelo

Serie SD conectada a Taiwán

Dimensiones del contorno

1000*1150*900 mm

Ancho de la placa PCBAncho de la PCB

Los rieles 1, 2, 4 y 3 se pueden ajustar a un ancho de 50-310 mm (50-600 mm) respectivamente

Altura de transporte Altura de transporte

900 ± 20 mm

Dirección de transporte de PCBDirección de transporte de PCB

LR(RL)

Velocidad de transporte de PCB Velocidad de transporte de PCB

Velocidad de transmisión ajustable 0~2000 mm

Fuente de alimentación

CA 220 V 1 P 50/60 Hz

Distancia de altura entre el cinturón y el asiento de ajuste

80 mm

Consumo de energíaConsumo de energía

Aprox. 50 W

Longitud de la pistaLongitud de la pista

1000 mm

Modo de controlModo de control

Control de placa PLC + controlador paso a paso

PesoPeso

Alrededor de 100 kg

Interfaz de comunicación

Utilice el cable

Doble vía

1 y 4 son lados fijos; 2 y 3 son lados móviles.

Método de transmisión

Cadena de transmisión directa con piñón de nailon para motor paso a paso







 单轨链条-1

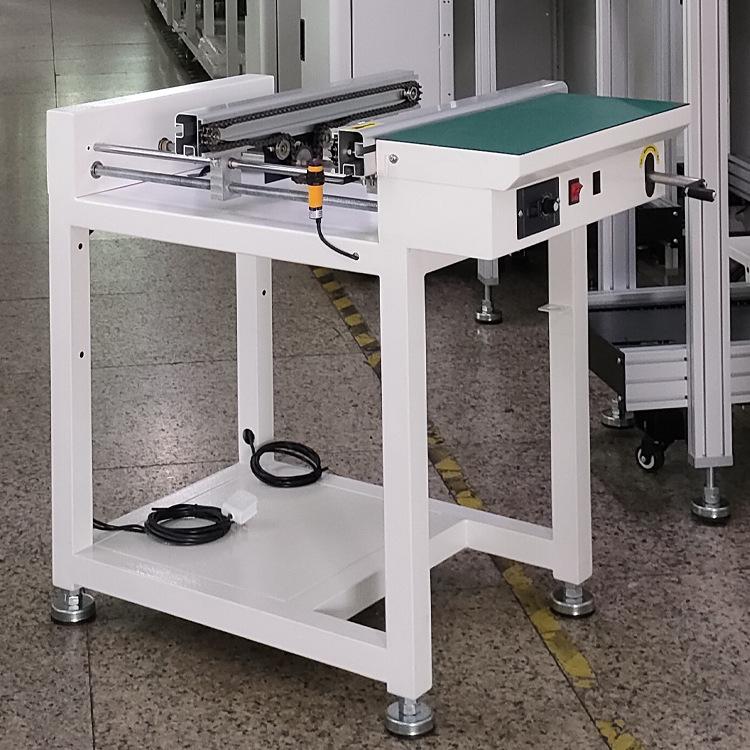

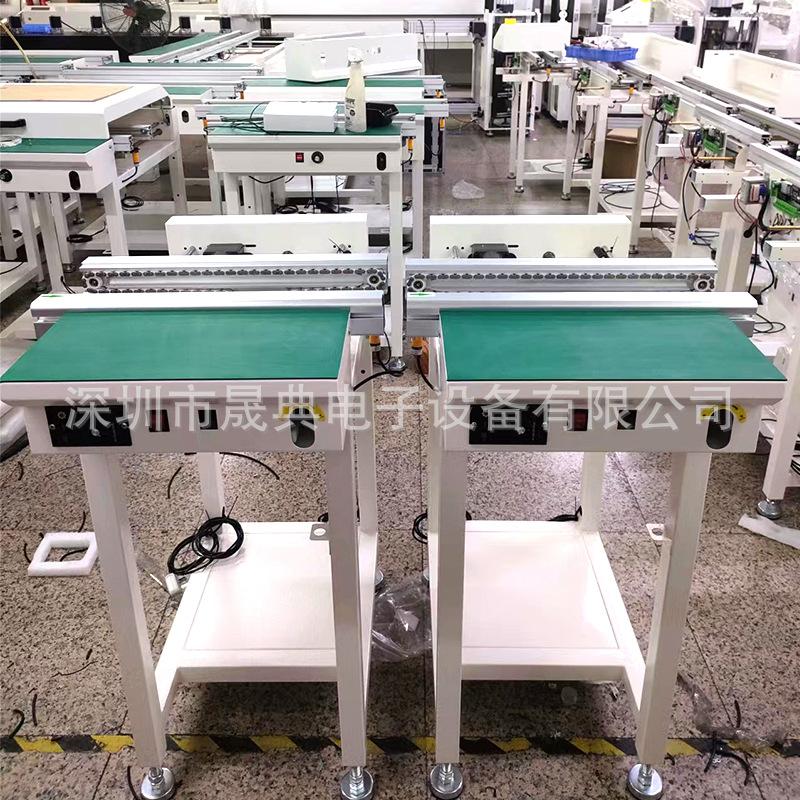

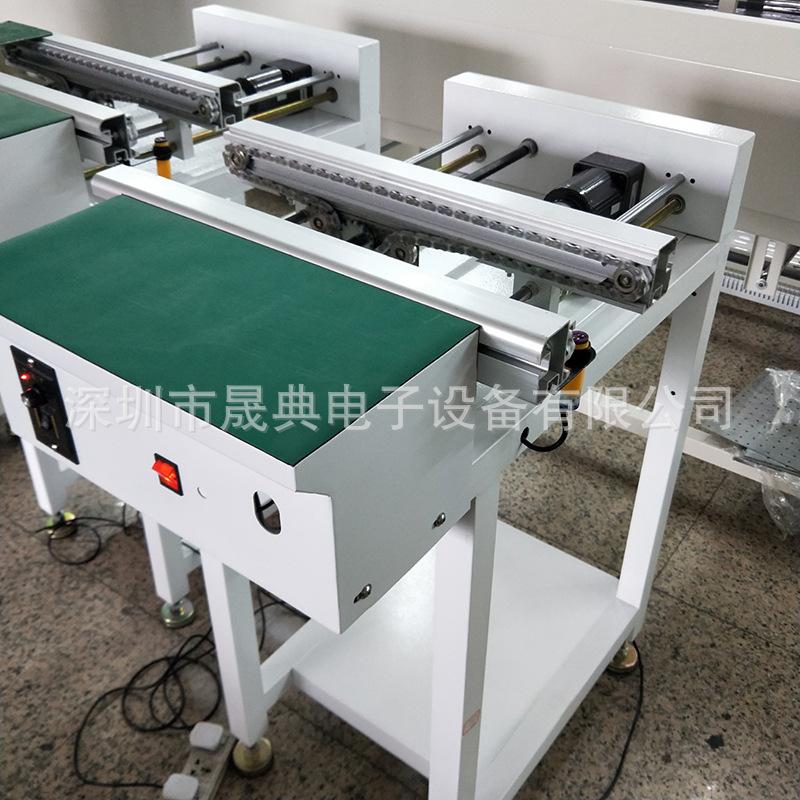

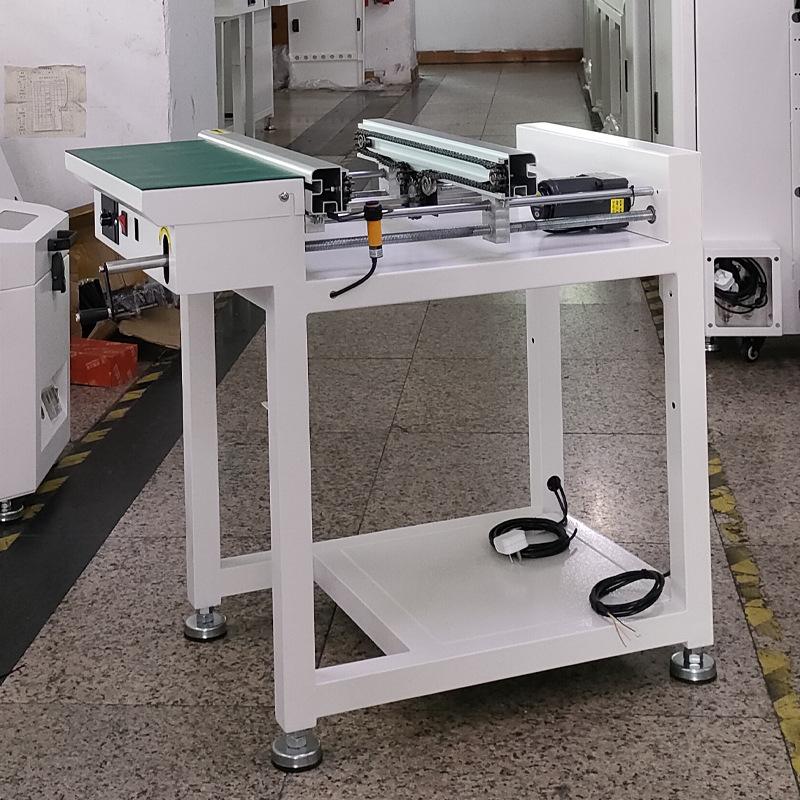

0.5米链条接驳台实拍 (4).jpg
