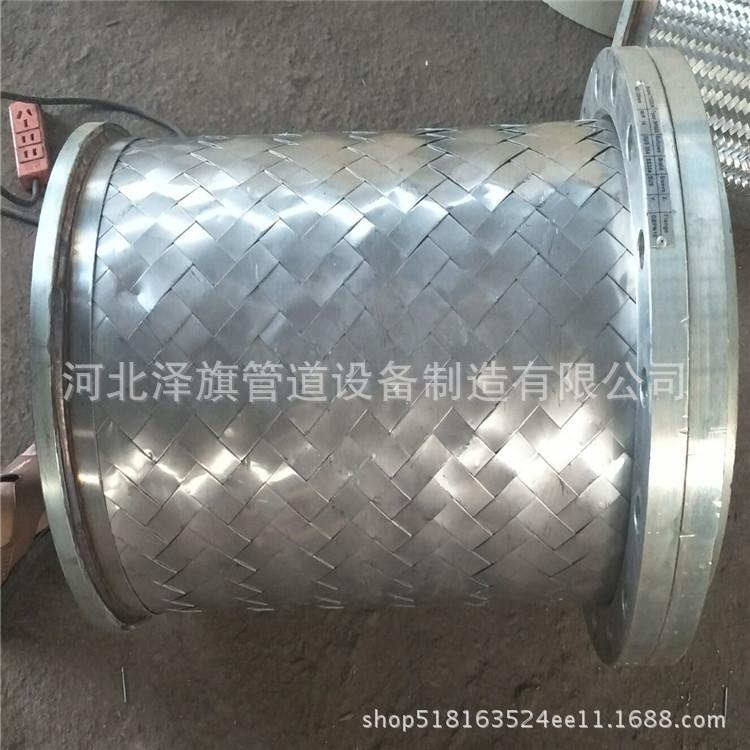

Compensador corrugado de acero inoxidable Compensador telescópico Junta de expansión metálica Junta de expansión corrugada de acero inoxidable

Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. se encuentra en el condado de Yanshan, ciudad de Cangzhou, provincia de Hebei, base de fabricación de equipos de tuberías de China. Está frente al mar de Bohai al este, al ferrocarril de alta velocidad Pekín-Shanghái al oeste, a la región de Qilu al sur y al Pekín-Tianjin al norte. La autopista Shihuang, la carretera nacional 205 y la carretera nacional 307 atraviesan la zona. Su ubicación geográfica es privilegiada y las condiciones de transporte son muy convenientes. Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. es un fabricante profesional de equipos auxiliares para centrales térmicas. Se dedica principalmente al desarrollo, diseño, fabricación y venta de componentes para sistemas de calderas y tuberías de carbón pulverizado para gases de combustión, así como a la fabricación y venta de sistemas de suministro y drenaje de agua de alta y media presión para centrales térmicas, sistemas de suministro y drenaje de agua para interiores y exteriores, y accesorios de ventilación. Los principales productos de Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. incluyen válvulas, compuertas, soportes y colgadores de resortes, compuertas de registro, compensadores, accesorios para tuberías y otros accesorios para calderas, equipos para tuberías de gases de combustión y carbón pulverizado, componentes para tuberías de energía y componentes para tuberías químicas. Consulte el "Diseño típico de piezas para tuberías de humos, aire y carbón pulverizado para centrales térmicas" (D-LD2000) y "Piezas para tuberías de vapor y agua de centrales térmicas" (GD87) (GD2000), compilados por el Instituto de Diseño de Energía Eléctrica del Este de China para la producción profesional designada en fábricas químicas. Los usuarios cubren la mayoría de las provincias y ciudades del país. Zeqi Company se adhiere a la filosofía corporativa de "orientada al cliente, gestión científica, construcción meticulosa y servicio dedicado". La integridad y la eficiencia son nuestra filosofía corporativa. Continuamos innovando y contamos con capacidades que abarcan desde I+D, diseño, fabricación, instalación, puesta en marcha hasta posventa, etc., ofreciendo un servicio integral. La empresa se adhiere al principio de "excelente calidad, excelente servicio y precio preferencial". Damos la más cordial bienvenida a nuestros clientes, tanto nuevos como antiguos, para que nos soliciten orientación, conversen sobre la posibilidad de colaborar y trabajen juntos para construir un futuro mejor. Los productos de Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. se utilizan ampliamente en las industrias petrolera, química, eléctrica, petroquímica, metalúrgica, construcción, puentes, metro, calefacción, naval, alimentaria, sistemas de tuberías contra incendios para la fabricación de papel, construcción urbana y otras. La empresa ha sido muy apreciada por nuestros clientes desde su fundación. Nos adherimos a la política empresarial de "sobrevivir gracias a la calidad, desarrollarnos gracias a la reputación, expandir el mercado con nuestra marca y consolidar a nuestros clientes con nuestro servicio", y satisfacemos las necesidades de nuestros clientes con productos de alta calidad, precios razonables y un servicio puntual y atento. Nuestra empresa está dispuesta a colaborar con nuestros clientes, tanto nuevos como antiguos, bajo los principios de "justicia y razonabilidad, igualdad y beneficio mutuo, y consultas amistosas" para lograr una cooperación mutuamente beneficiosa y crear un éxito conjunto. La integridad, solidez y calidad de los productos de Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. han sido reconocidas por la industria. Invitamos a amigos de todos los ámbitos a visitarnos, brindar orientación y negociar.

Introducción del compensador：El compensador también se llama junta de expansión, junta de expansión y compensador corrugado. Los compensadores se dividen en varios tipos: compensador corrugado, compensador de manguito, compensador rotatorio, compensador natural cuadrado, etc. Entre ellos, el compensador corrugado es el más comúnmente utilizado, principalmente para garantizar el funcionamiento seguro de las tuberías, y tiene las siguientes funciones:
1. Compensar y absorber la deformación térmica axial, transversal y angular de la tubería.
2. La expansión y contracción del compensador corrugado facilita la instalación y el desmontaje de la tubería de la válvula.
3. Absorber la vibración del equipo y reducir el impacto de la vibración del equipo en las tuberías.

4. Absorber la deformación de la tubería causada por terremotos y subsidencia del terreno.

Método de conexión: Soldadura de brida

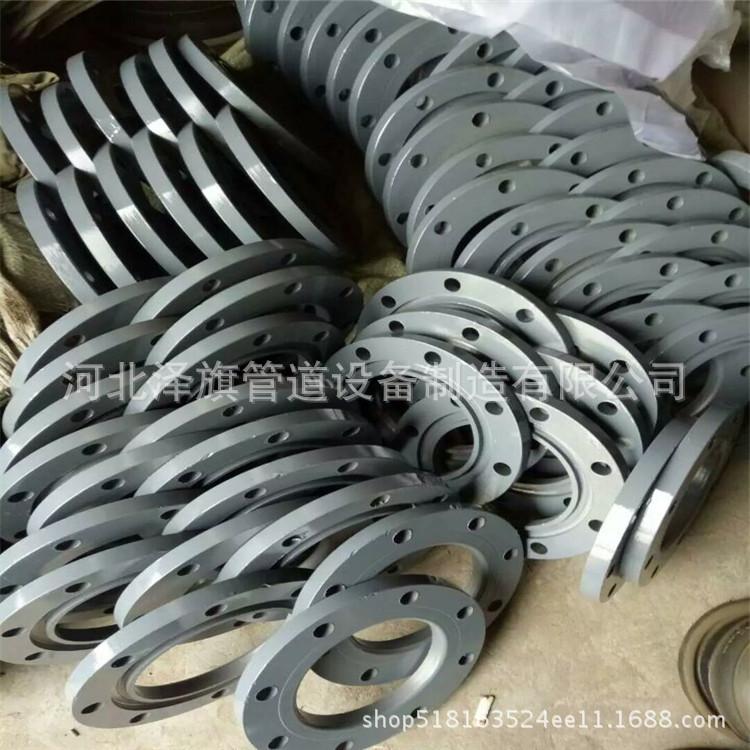

Material de la brida: acero fundido, acero inoxidable forjado
Requisitos de presión: 1.0Mpa 1.6Mpa

La junta de expansión es una estructura flexible instalada en el casco del buque o en la tubería para compensar el esfuerzo adicional causado por las diferencias de temperatura y la vibración mecánica. Porque sirve como una compensación elástica que puede expandirse y contraerse librementeelemento, con las ventajas de operación confiable, buen rendimiento y estructura compacta, se ha utilizado ampliamente en la industria química, la metalurgia, la energía nuclear y otros departamentos.

Las juntas de expansión también se llaman habitualmenteCompensador,ojunta de expansión. que consiste en el cuerpo principal de su obrafuelle(un elemento elástico) y tubo final, soporte,brida, catéteres y otros accesorios. Las juntas de expansión se utilizan para compensar las diferencias de temperatura yvibración mecánicacausadoEstrés adicional, y una estructura flexible proporcionada en la carcasa del contenedor o tubería. Utiliza la deformación efectiva por expansión y contracción de la tubería corrugada de su cuerpo de trabajo para absorber los cambios dimensionales de tuberías, conductos, contenedores, etc. causados por la expansión y contracción térmica, o para compensar el desplazamiento axial, lateral y angular de tuberías, conductos, contenedores, etc. También se puede utilizar para la reducción de ruido, la reducción de vibraciones y la calefacción. Para evitar que la tubería se deforme o dañe debido al alargamiento térmico o al esfuerzo por temperatura cuando la tubería de calefacción se calienta, es necesario instalar un compensador en la tubería para compensar el alargamiento térmico de la tubería. Esto reduce el esfuerzo en la pared de la tubería y la fuerza que actúa sobre la válvula o la estructura de soporte.

Como elemento de compensación elástico que puede expandirse y contraerse libremente, la junta de expansión tiene las ventajas de operación confiable, buen rendimiento y estructura compacta. Se ha utilizado ampliamente en la industria química, la metalurgia, la energía nuclear y otros departamentos. Existen muchas formas de juntas de expansión utilizadas en contenedores. En términos de forma corrugada, las juntas de expansión en forma de U son las más utilizadas, seguidas por las juntas de expansión en forma de Ω y en forma de C. En términos de compensación estructural, las juntas de expansión utilizadas en tuberías se dividen enequilibrio de presiónTipo, tipo de bisagra y tipo de junta universal, etc.

Junta de expansión metálica

①Junta de Expansión de Codo

Doble el tubo en forma de U u otra forma (Figura 1), también llamado codo de expansión. Utiliza el cuerpoDeformación elásticaCapacidad para complementar
Una junta de expansión. Sus ventajas son buena resistencia, larga vida útil y se puede fabricar en el sitio. Sus desventajas son que ocupa mucho espacio, consume mucho acero y tiene alta resistencia a la fricción. Este tipo de junta de expansión se utiliza ampliamente en varias tuberías de vapor y tuberías largas.

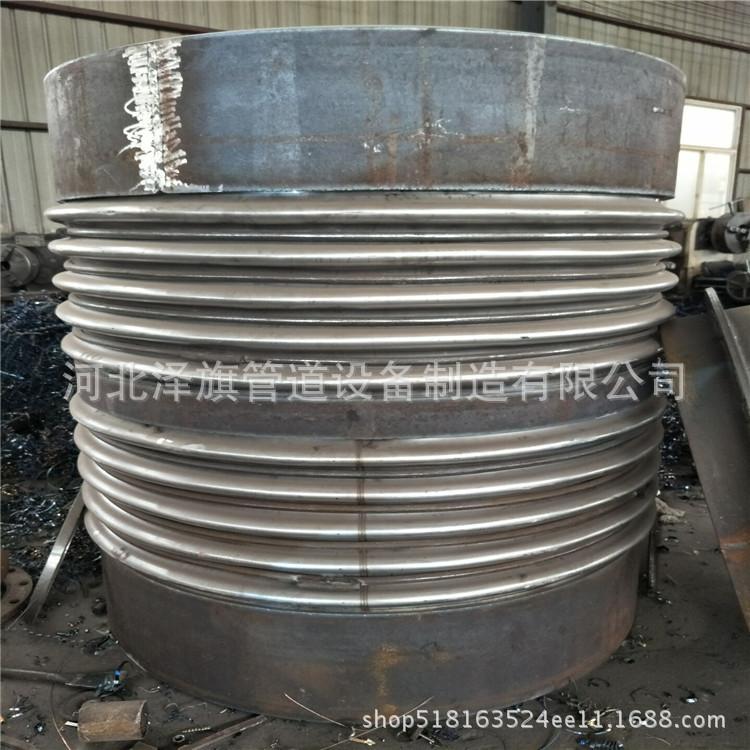

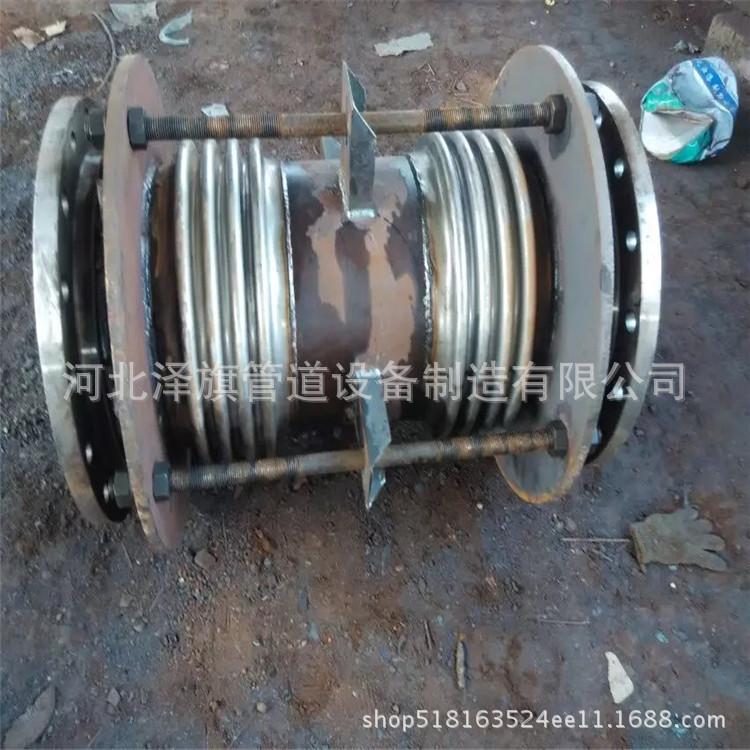

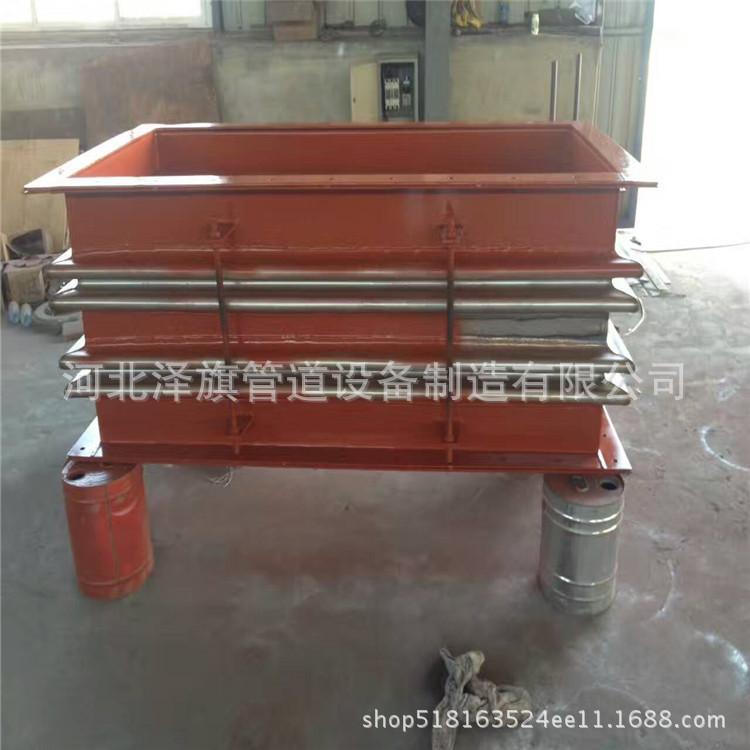

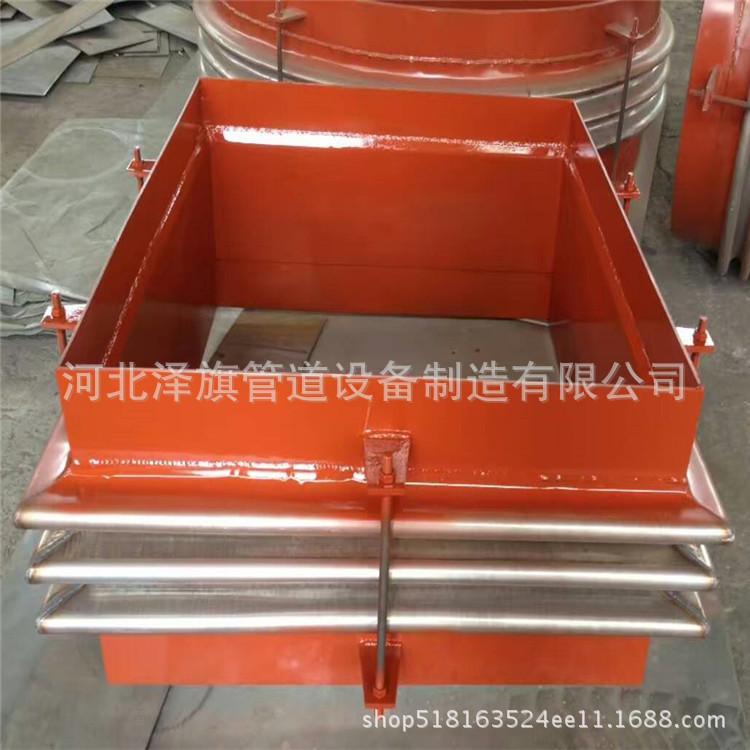

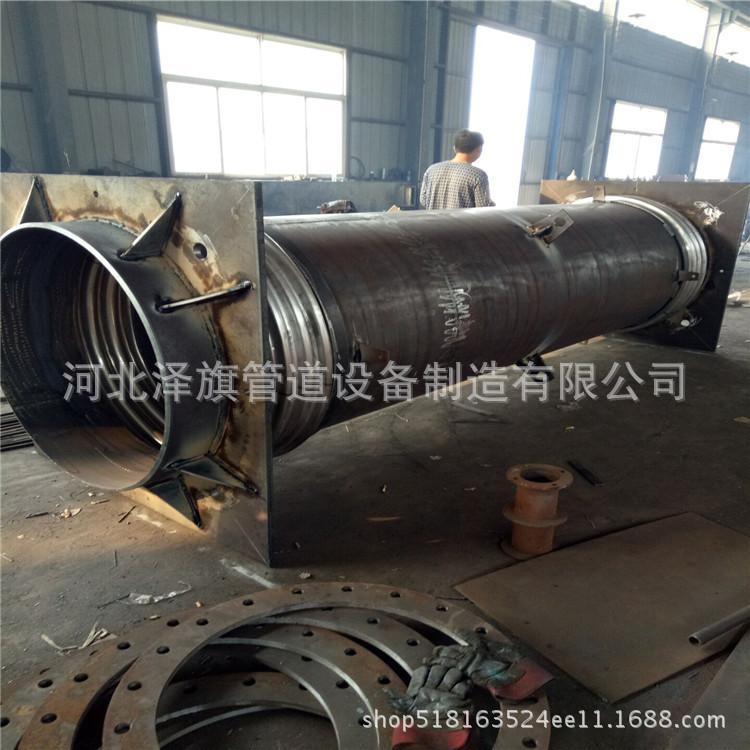

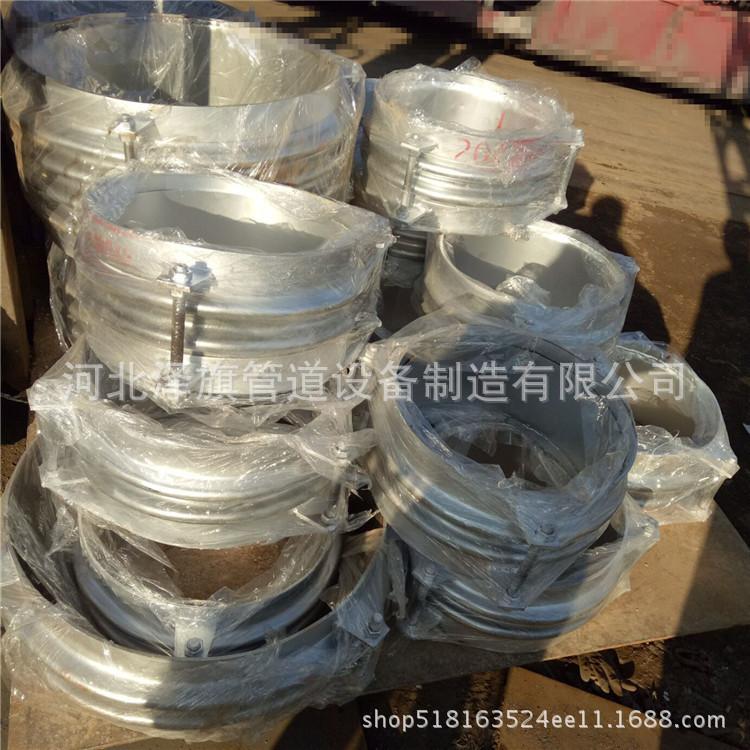

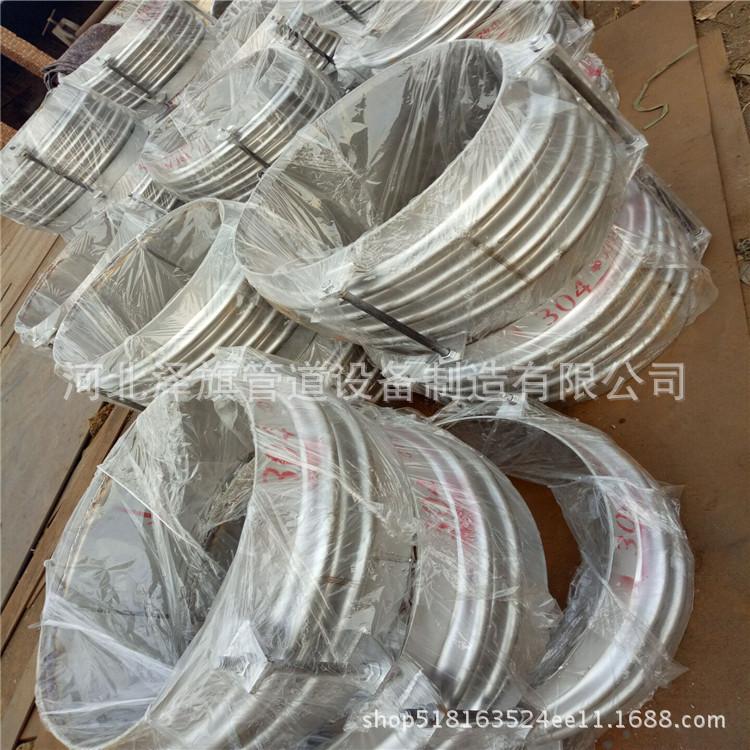

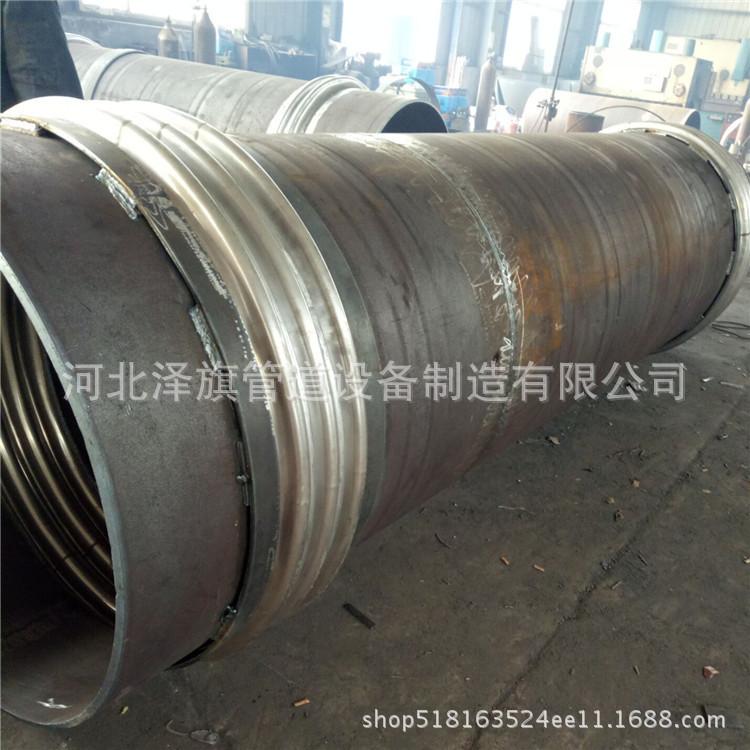

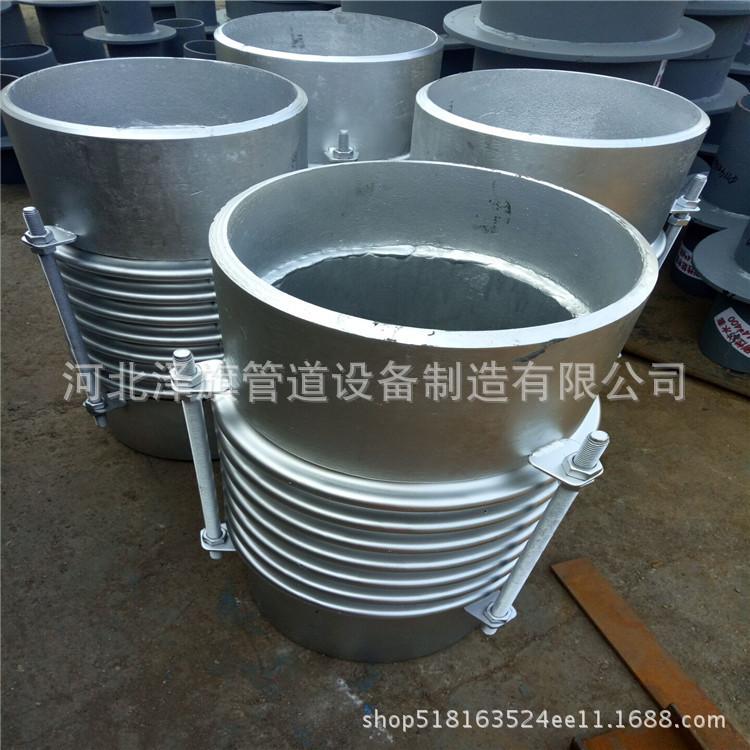

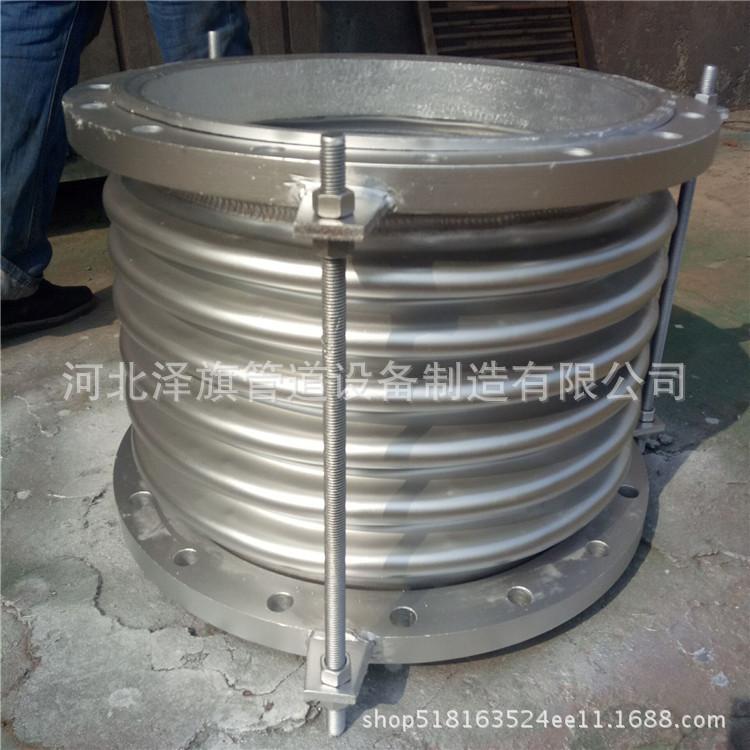

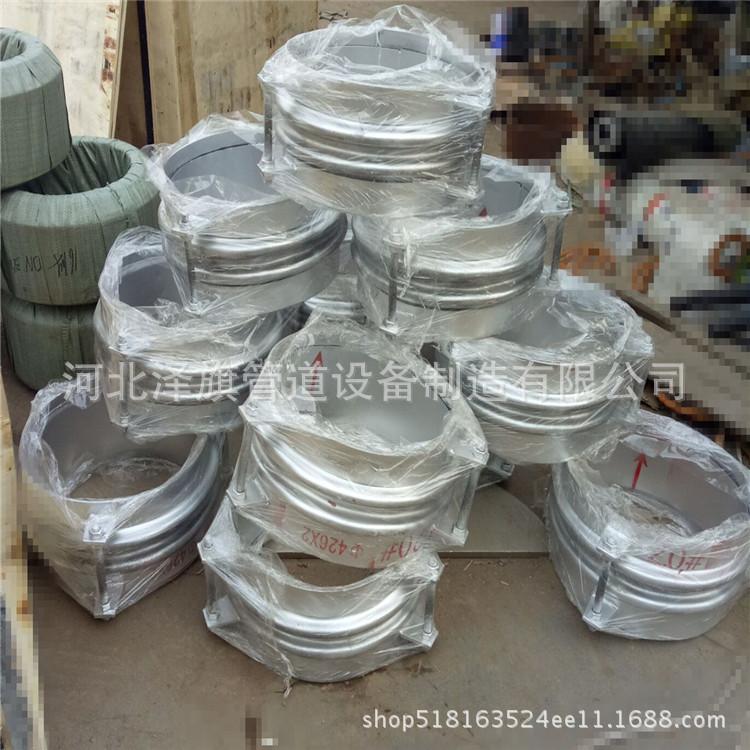

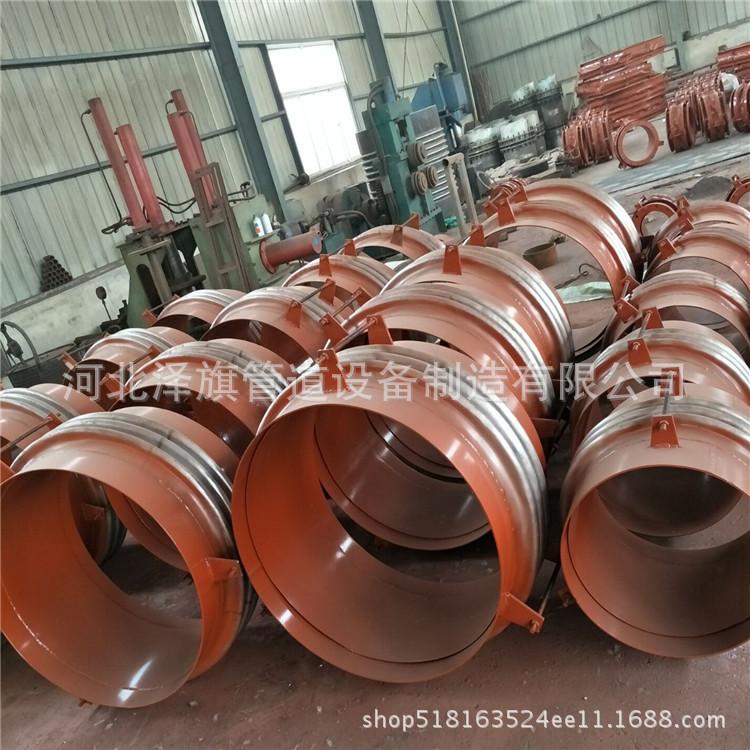

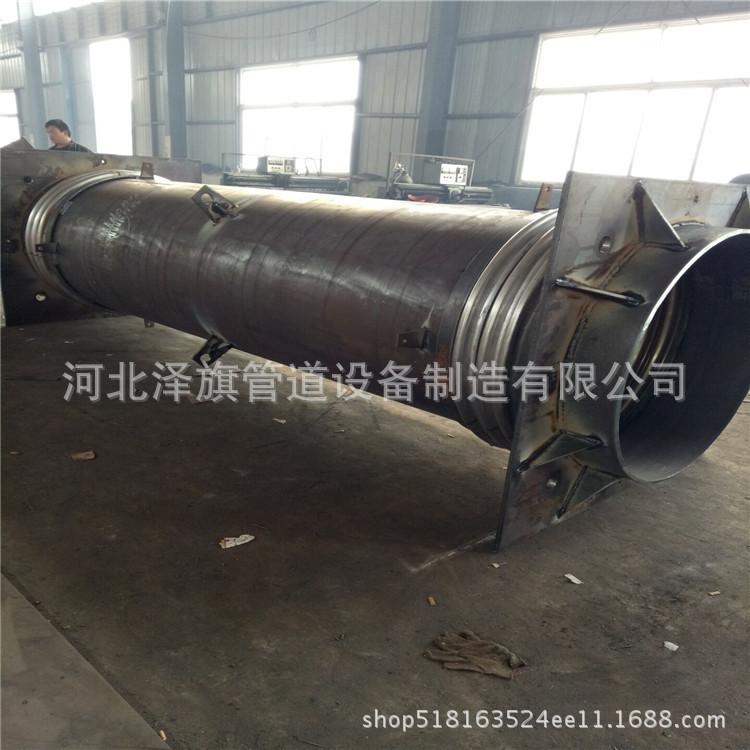

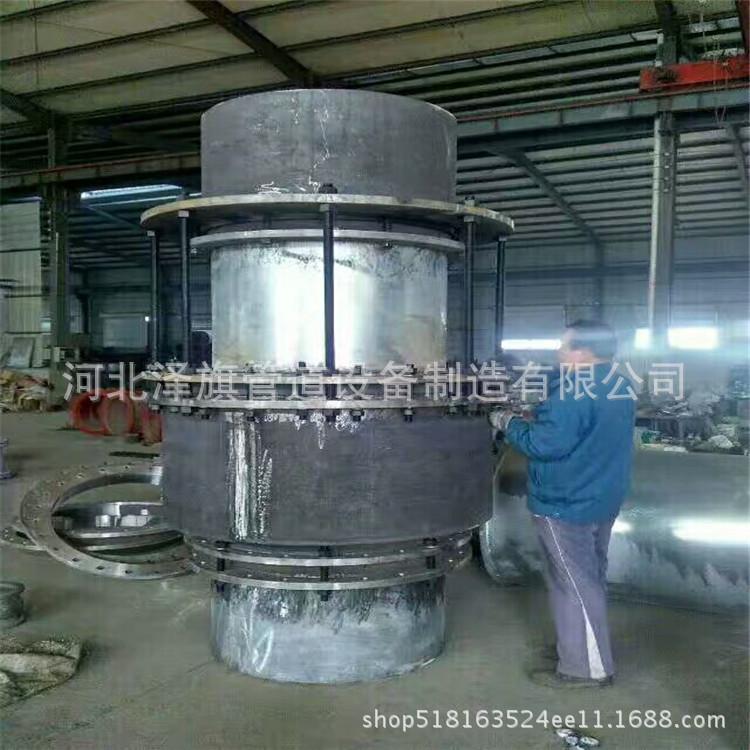

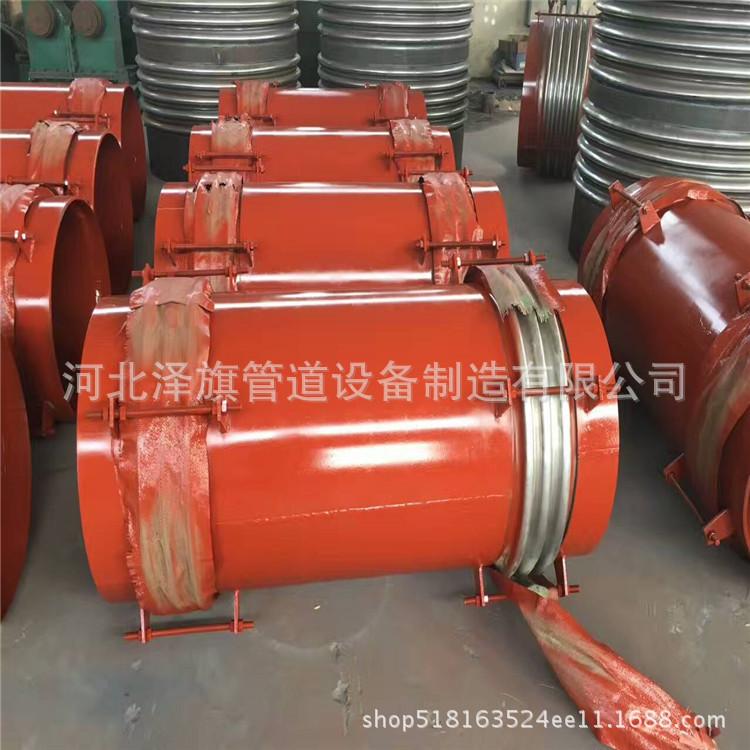

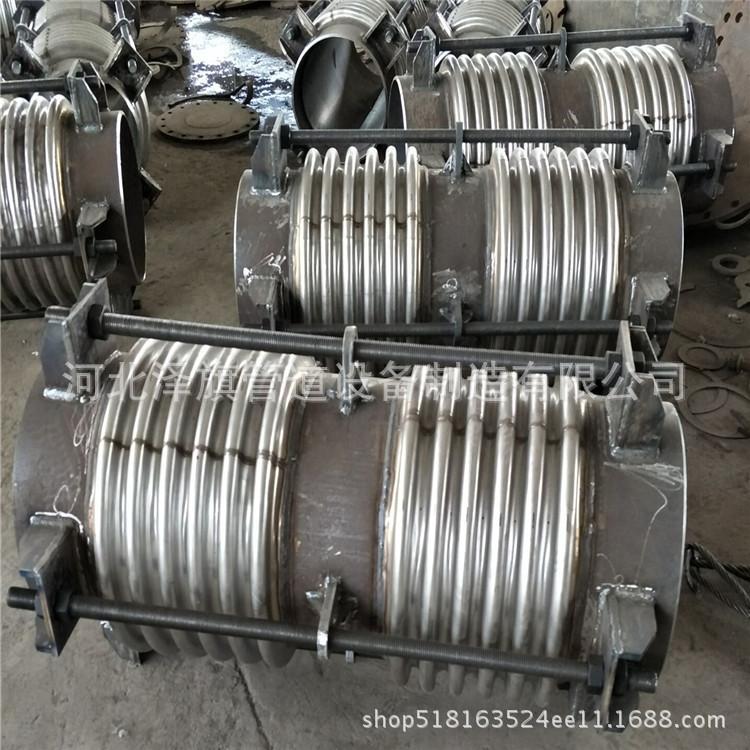

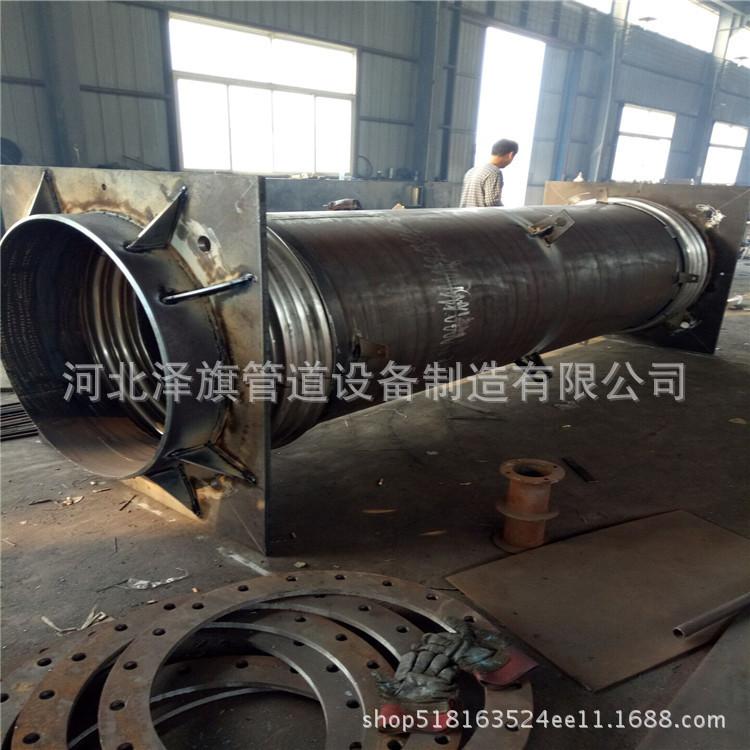

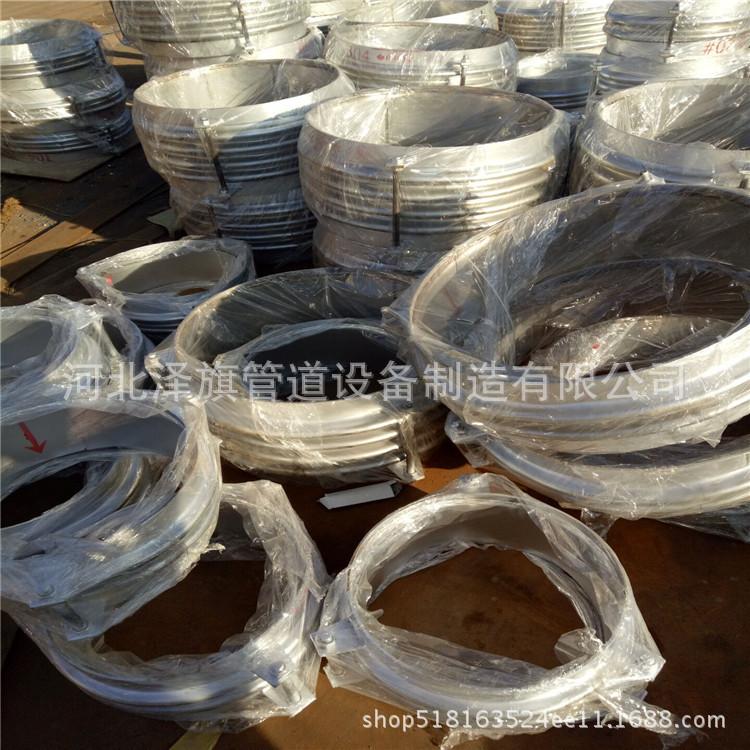

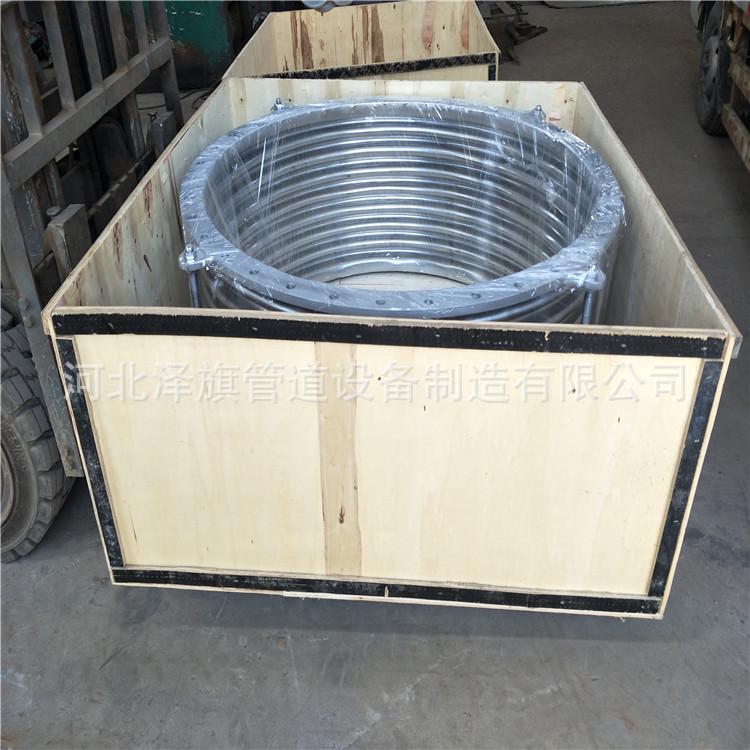

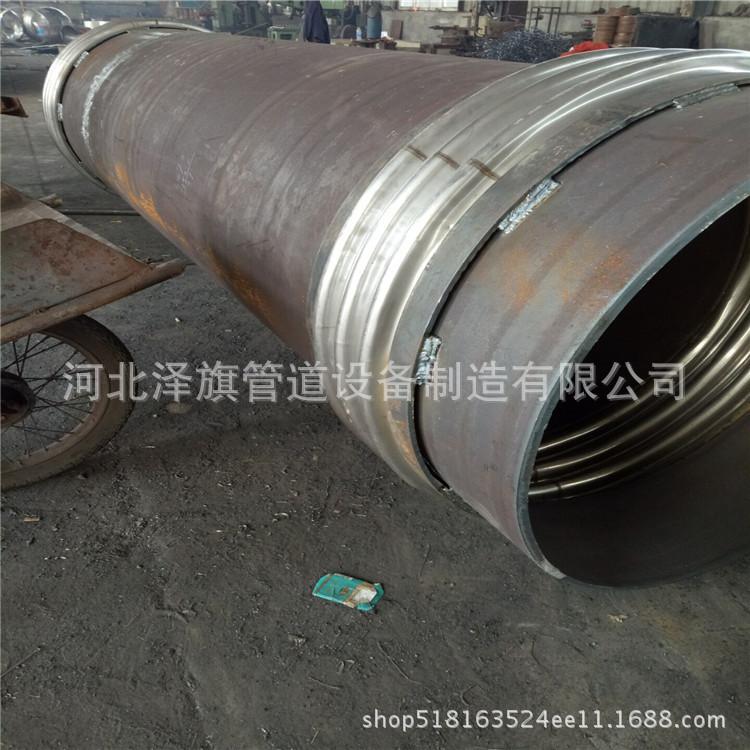

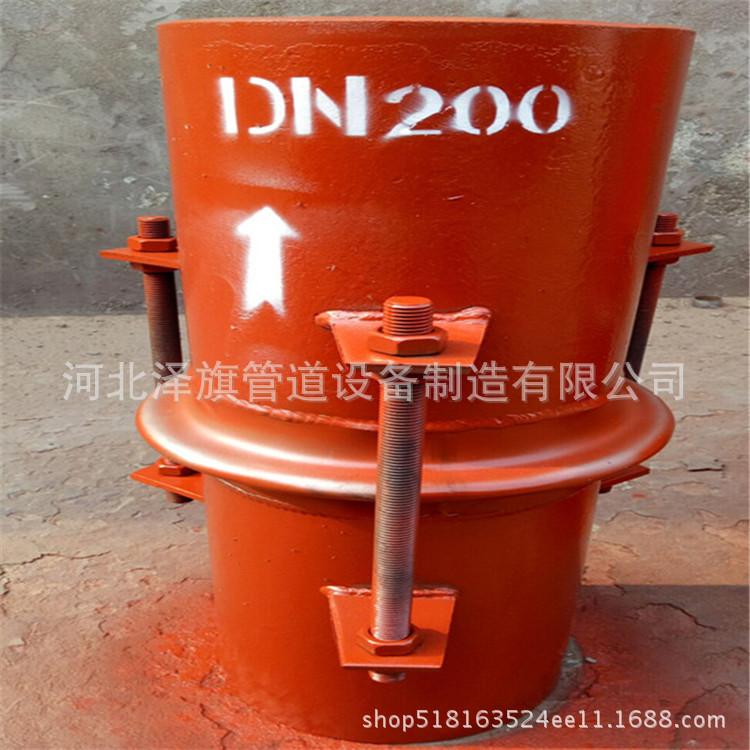

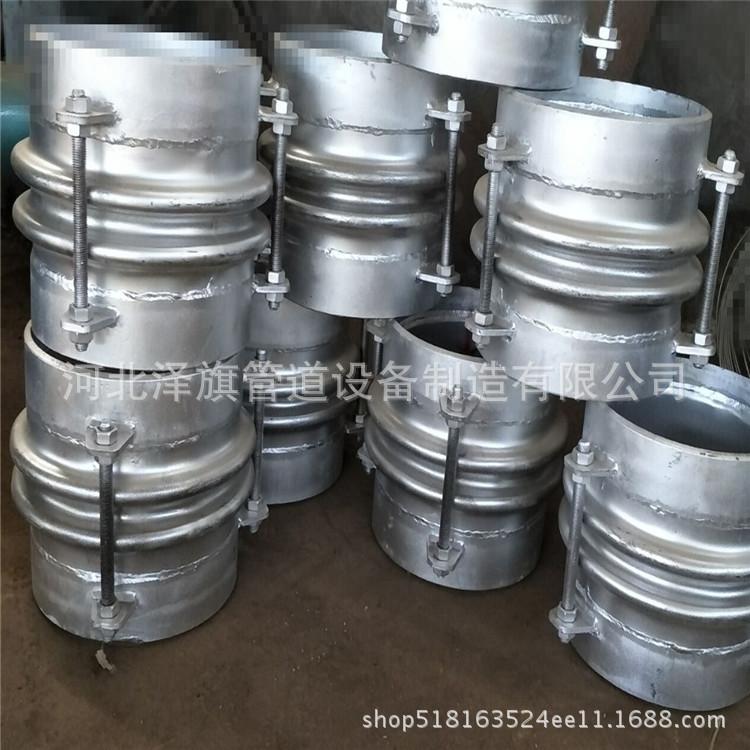

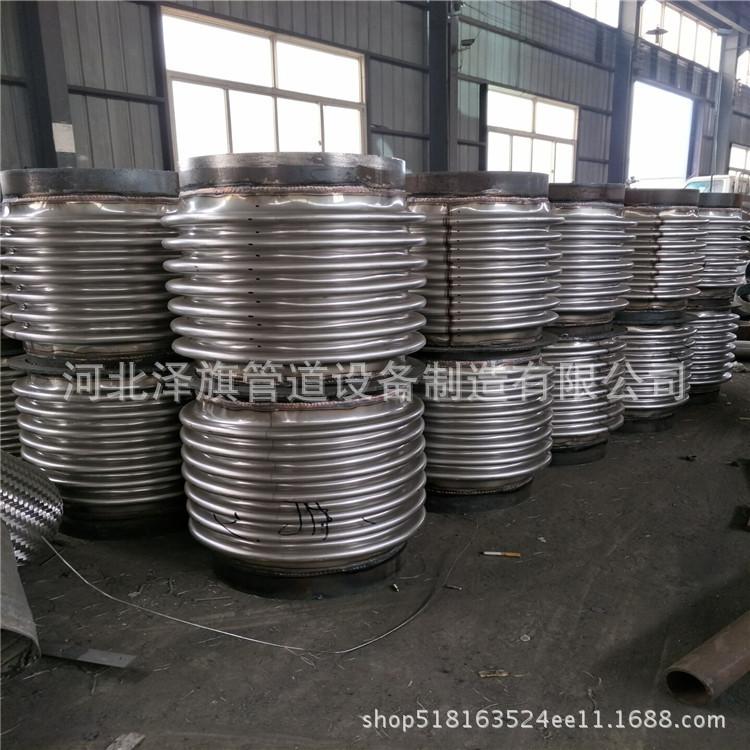

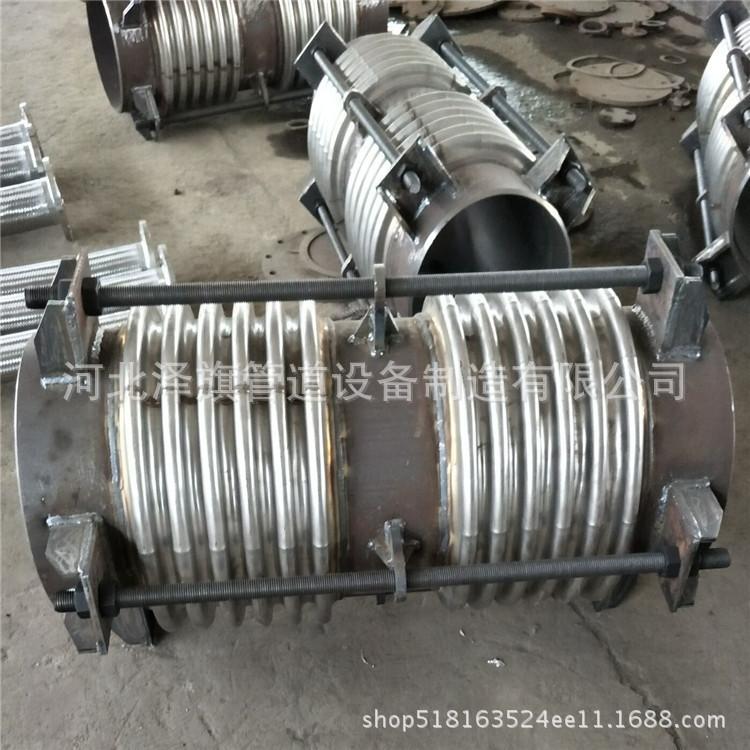

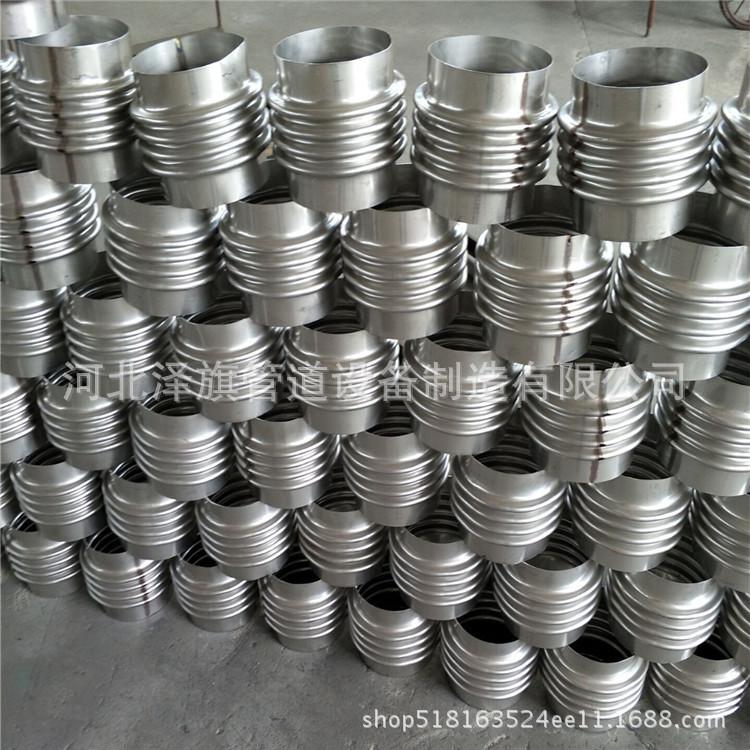

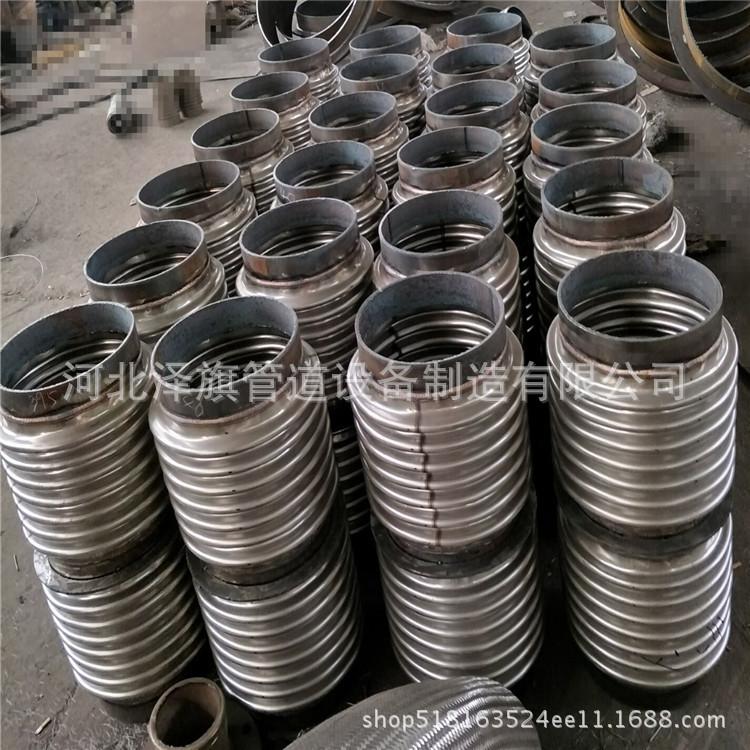

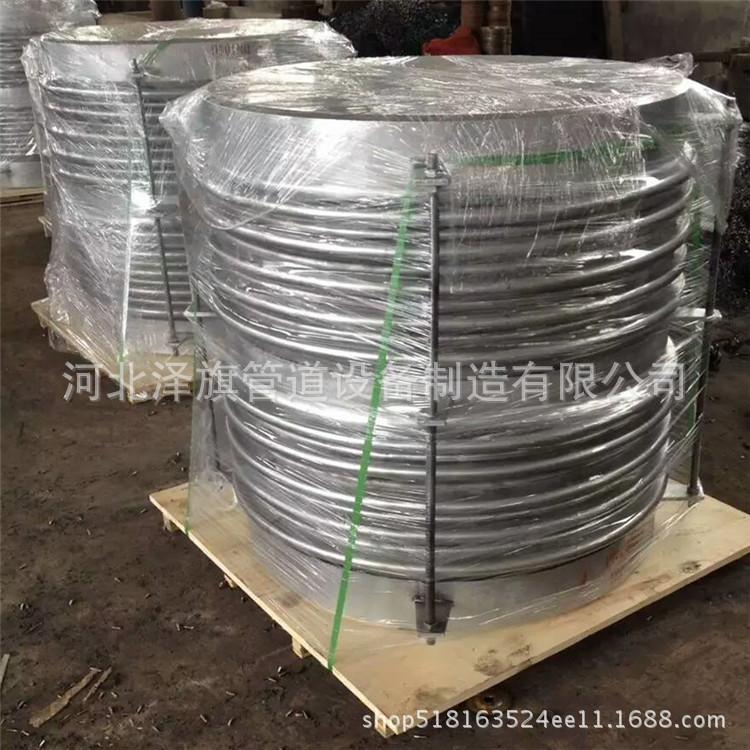

2junta de expansión de fuelle

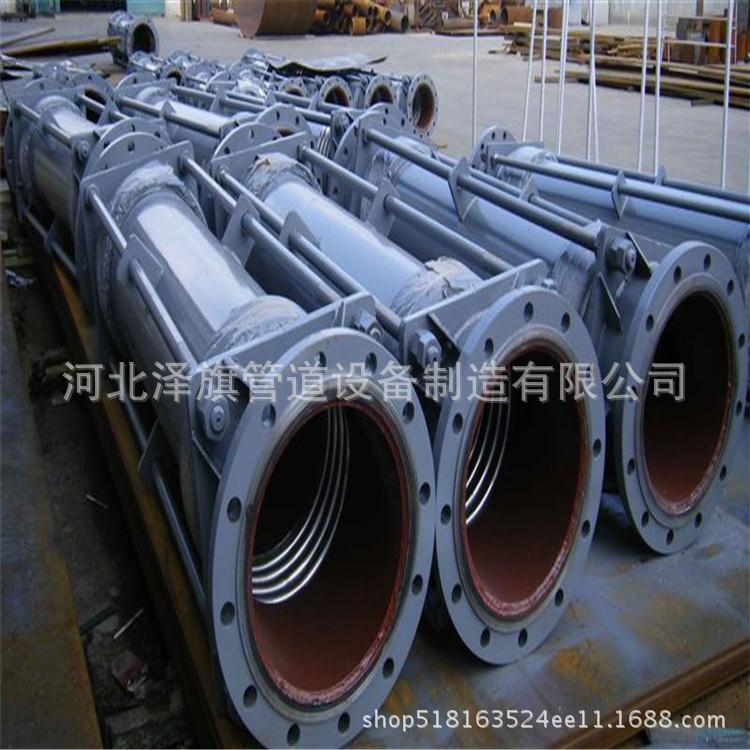

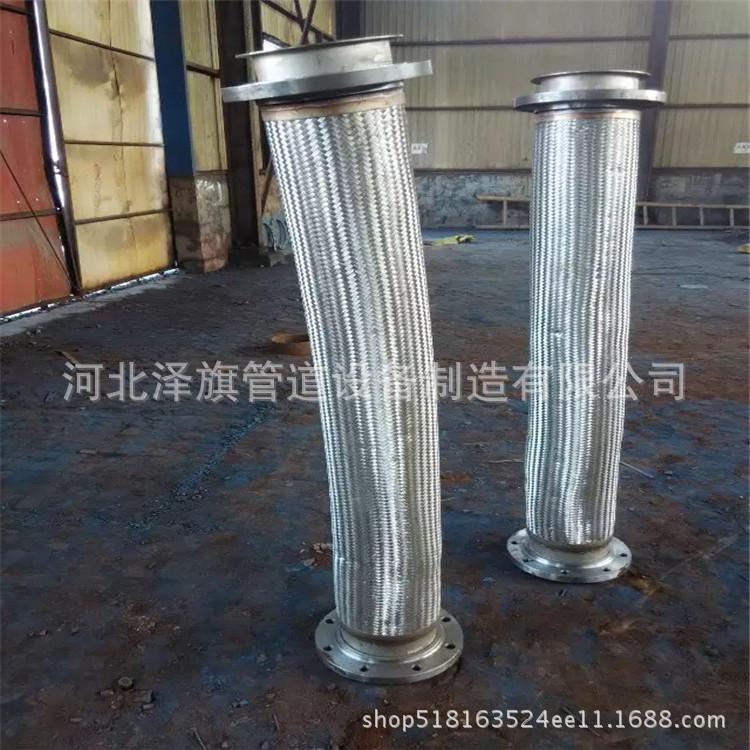

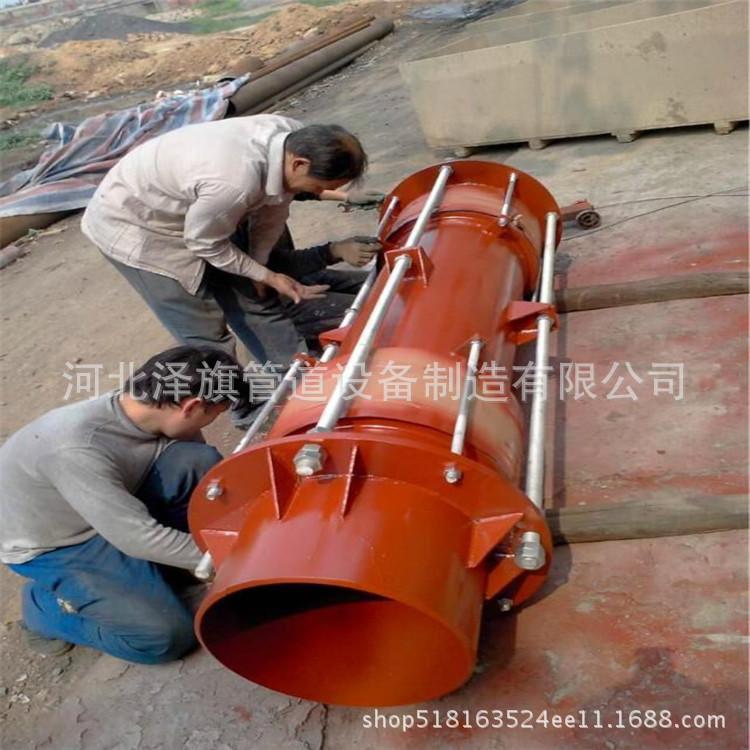

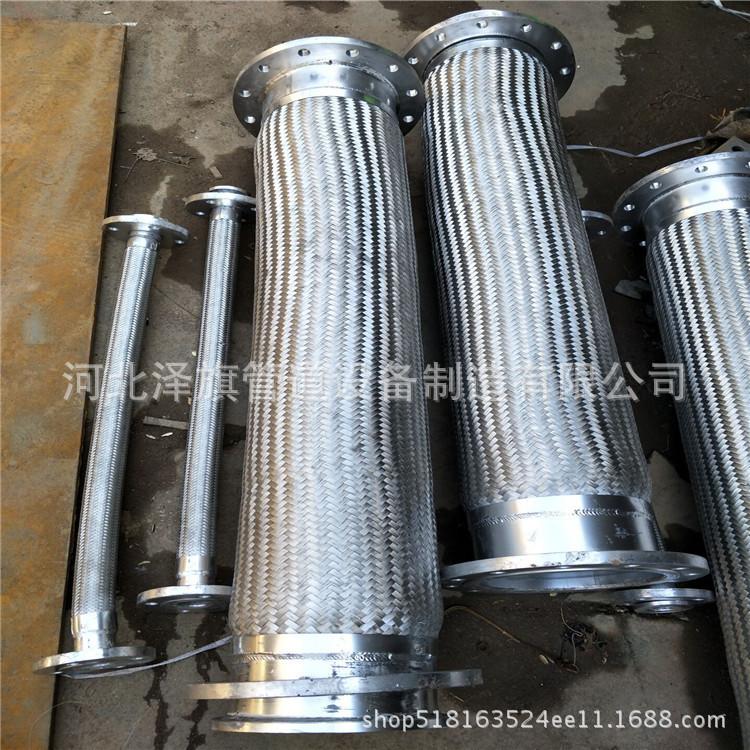

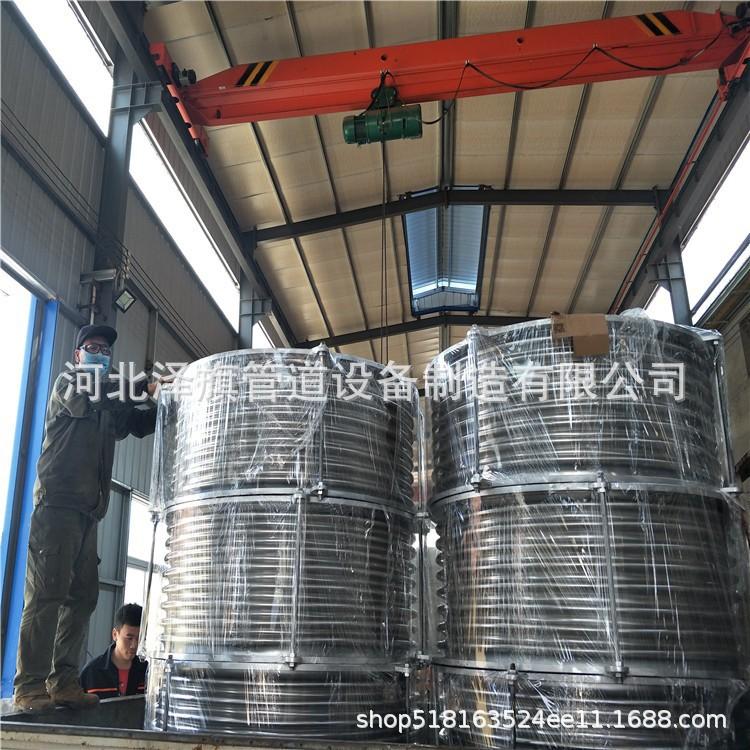

Se utiliza junta de expansión de fuelleTubo corrugado de metalUna junta de expansión hecha de. Puede expandirse y contraerse a lo largo del eje de la tubería, y también permite

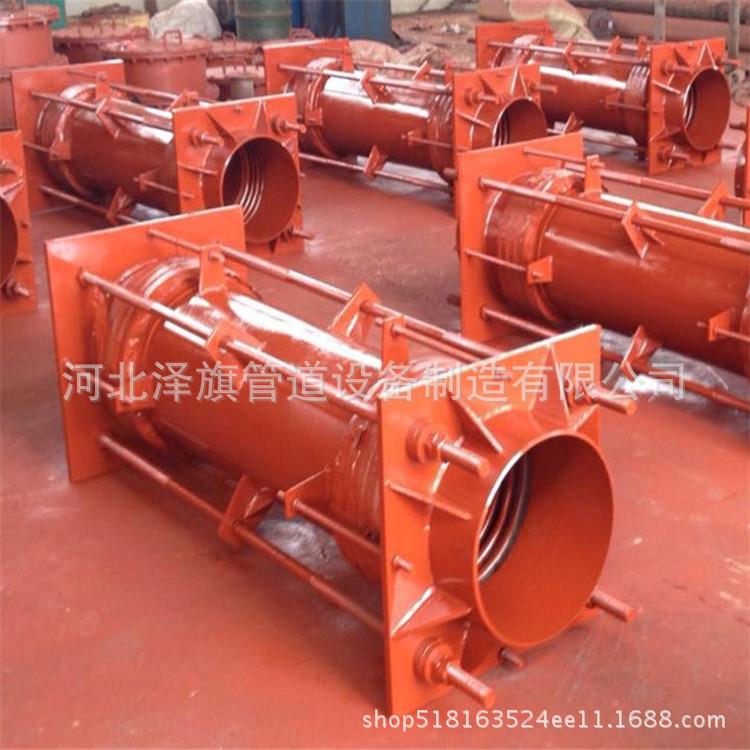

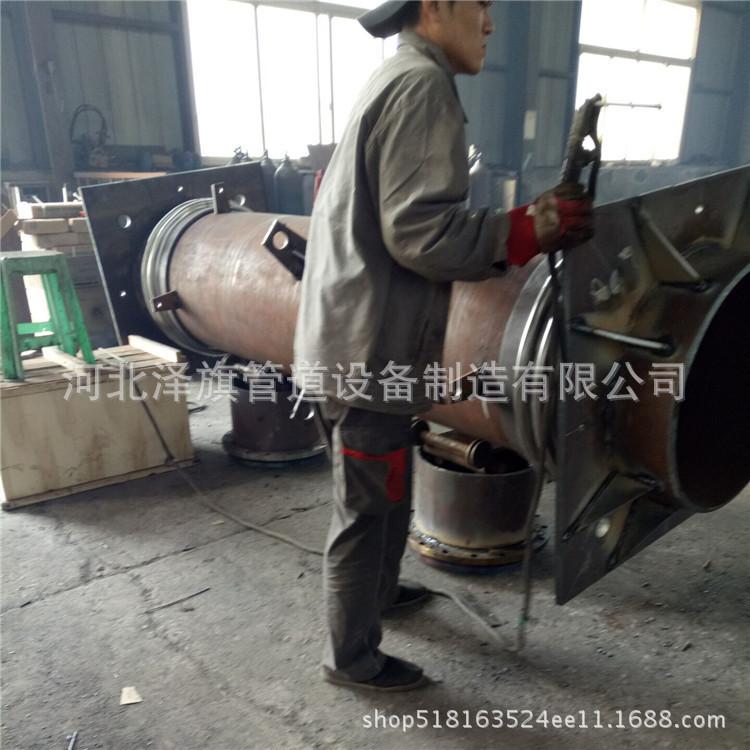

Una ligera cantidad de flexión. La Figura 2 muestra una junta de expansión de fuelle axial común, utilizada para la compensación de longitud axial en tuberías. Para evitar que se exceda la cantidad de compensación permitida, se proporcionan tirantes protectores o anillos protectores en ambos extremos del fuelle, y soportes guía en las tuberías en ambos extremos conectados a él. También hay juntas de expansión angulares y transversales, que se pueden utilizar para compensar la deformación angular y la deformación lateral de la tubería. Las ventajas de este tipo de junta de expansión son el ahorro de espacio, el ahorro de material y la conveniencia para la estandarización y la producción en masa. La desventaja es que su vida útil es corta.fuelleLas juntas de expansión se utilizan generalmente en tuberías de corta longitud donde la temperatura y la presión no son muy altas. Con la mejora de la tecnología de producción de fuelles, el alcance de aplicación de este tipo de junta de expansión se está expandiendo. Actualmente, las juntas de expansión de fuelle se pueden utilizar en sistemas de tuberías de alta presión 6.0 MPa.

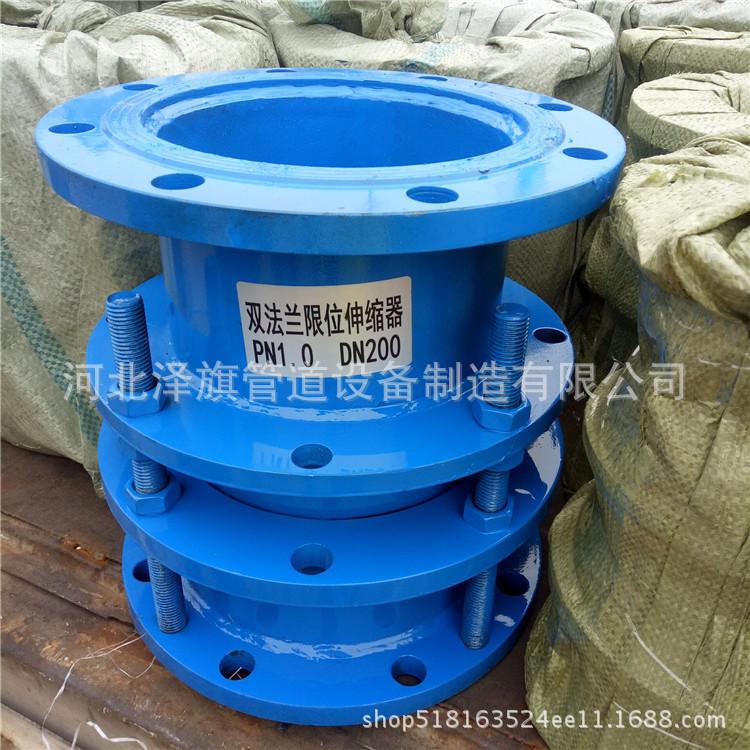

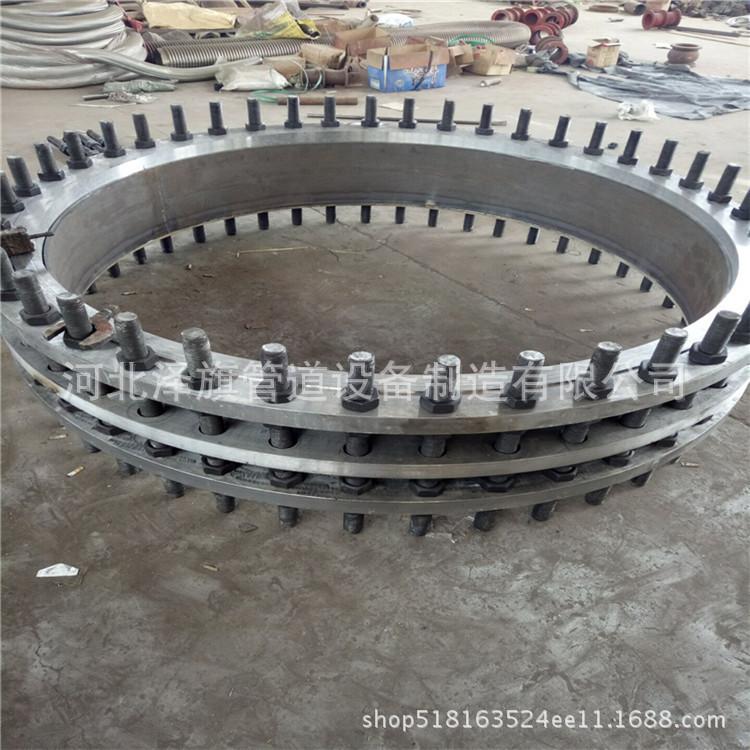

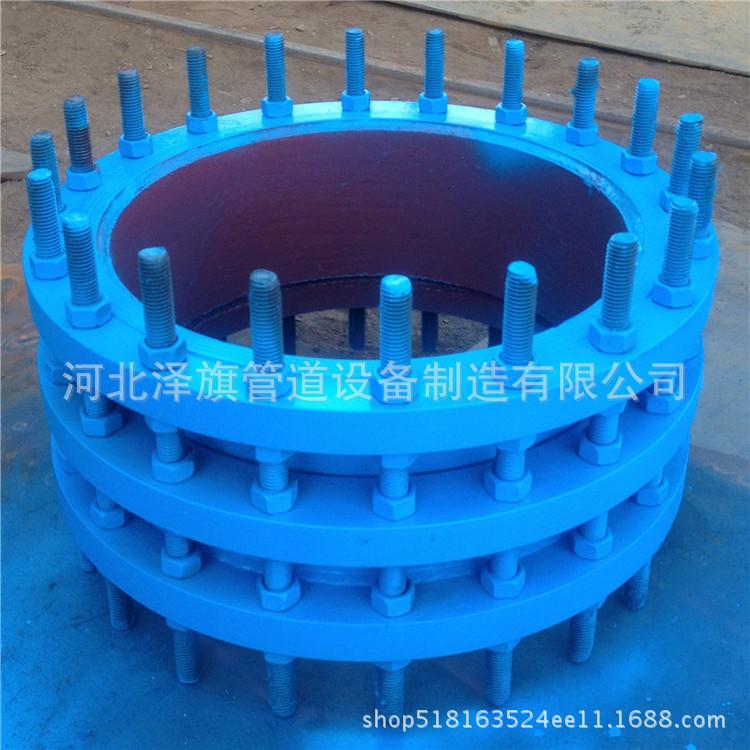

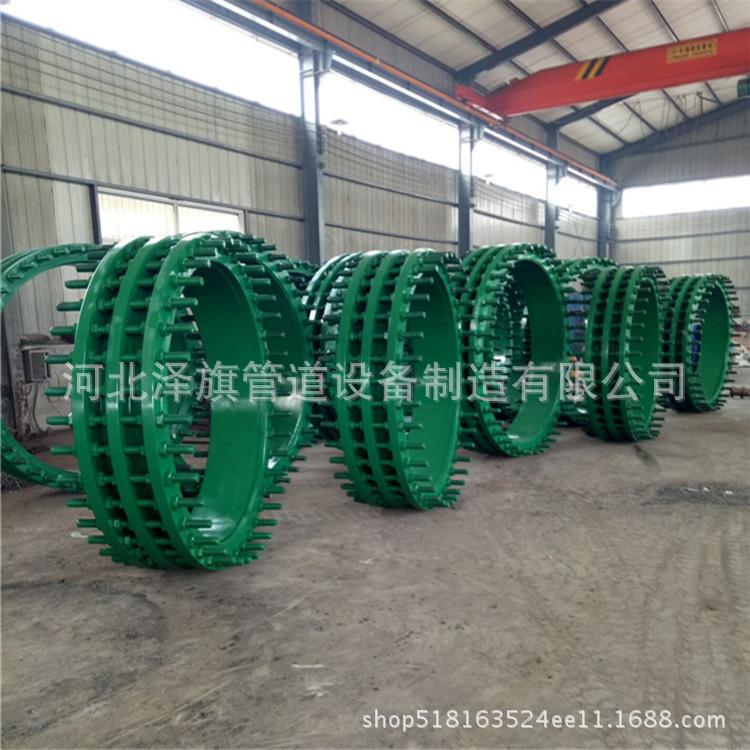

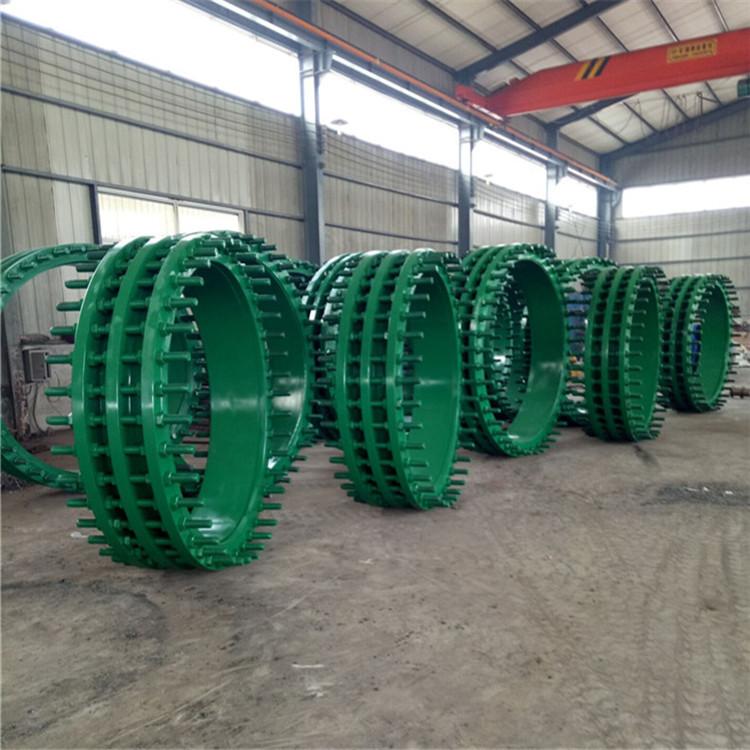

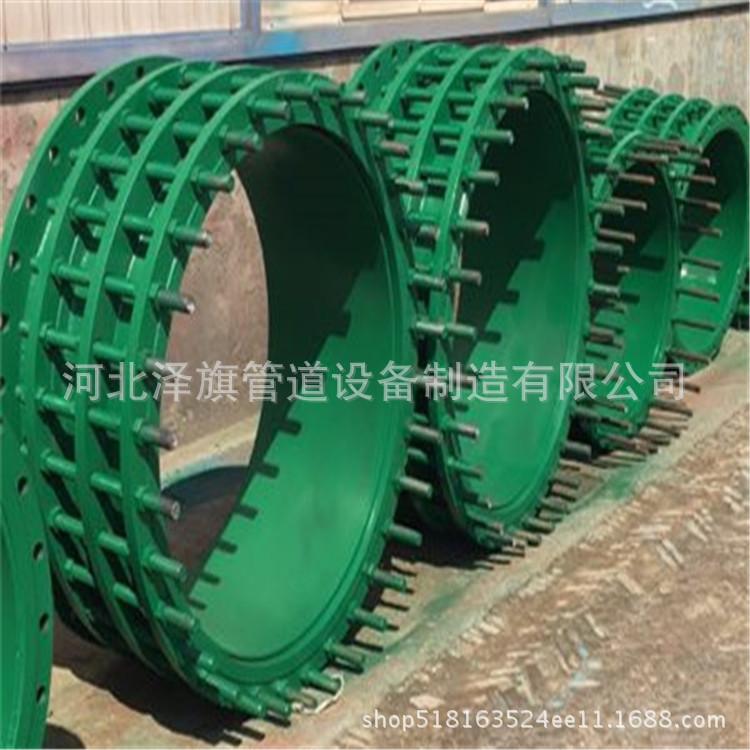

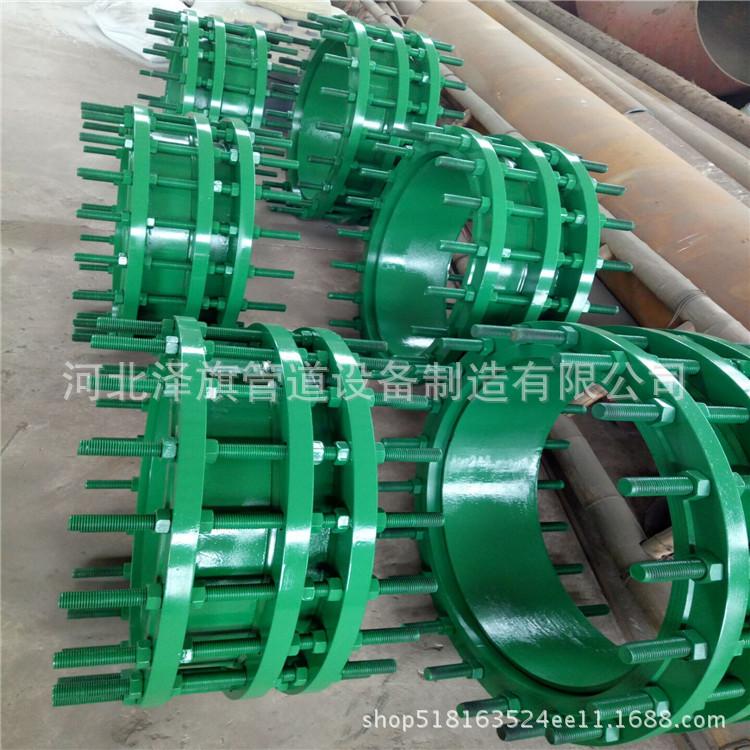

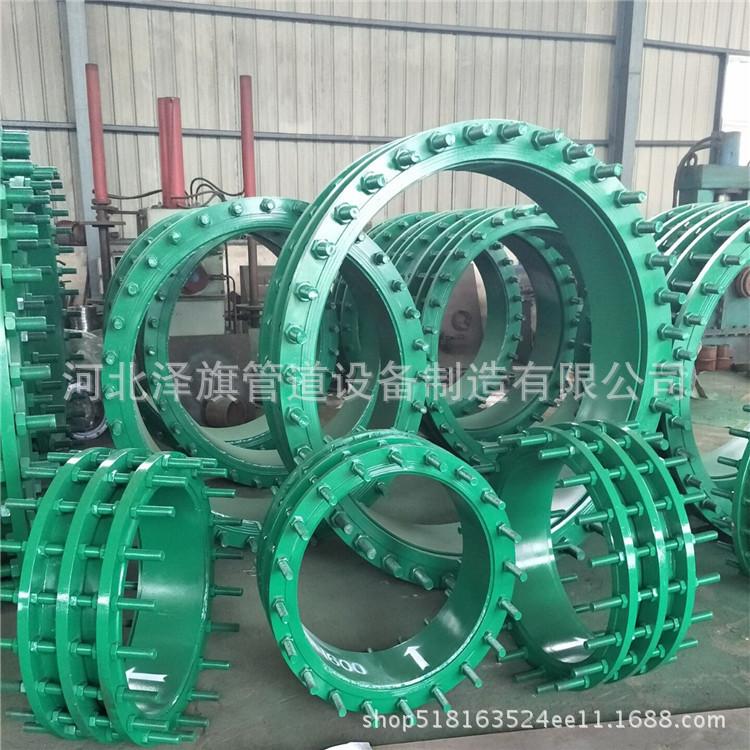

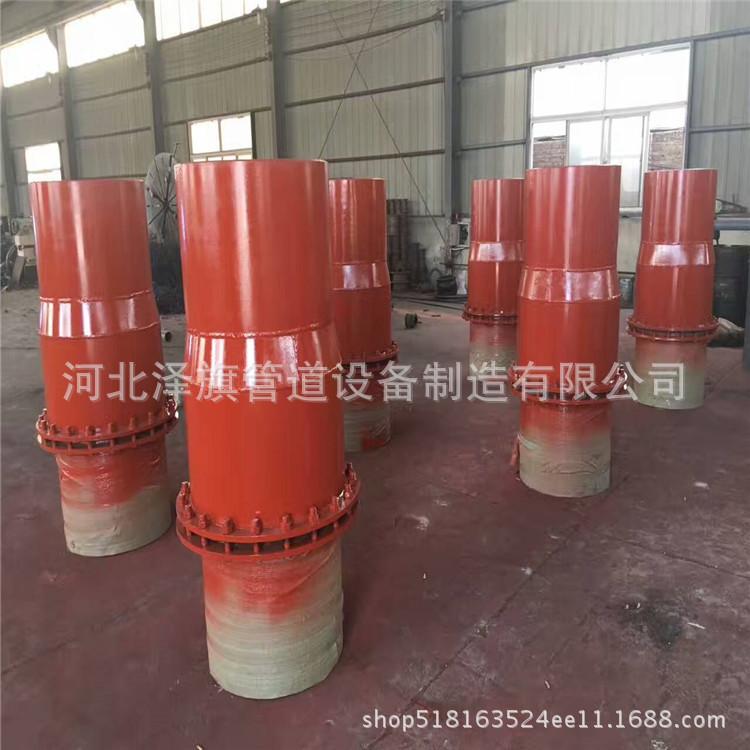

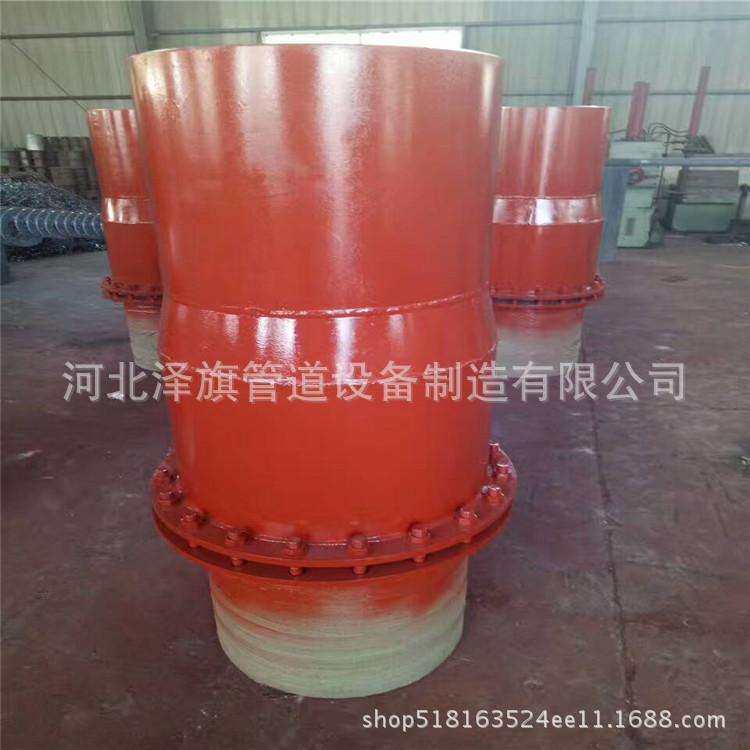

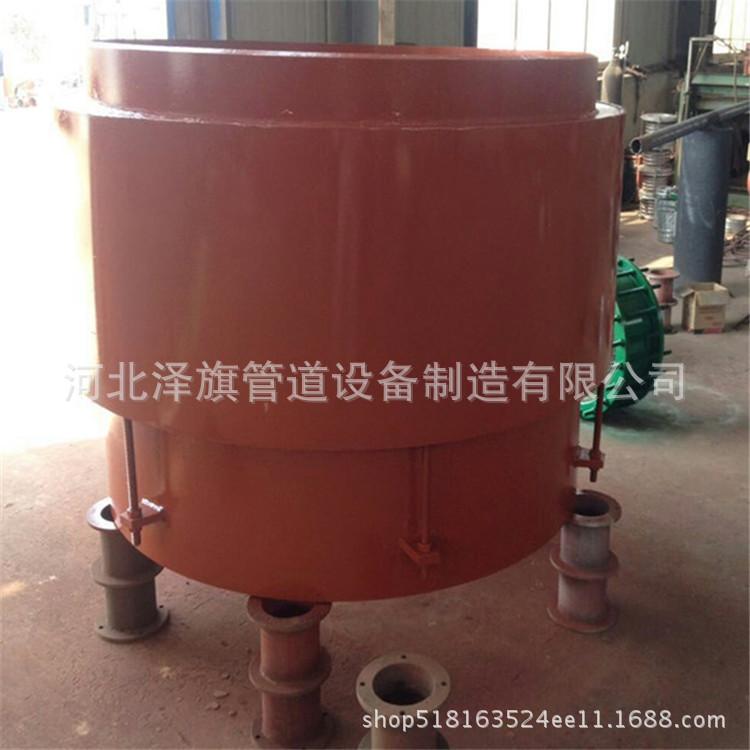

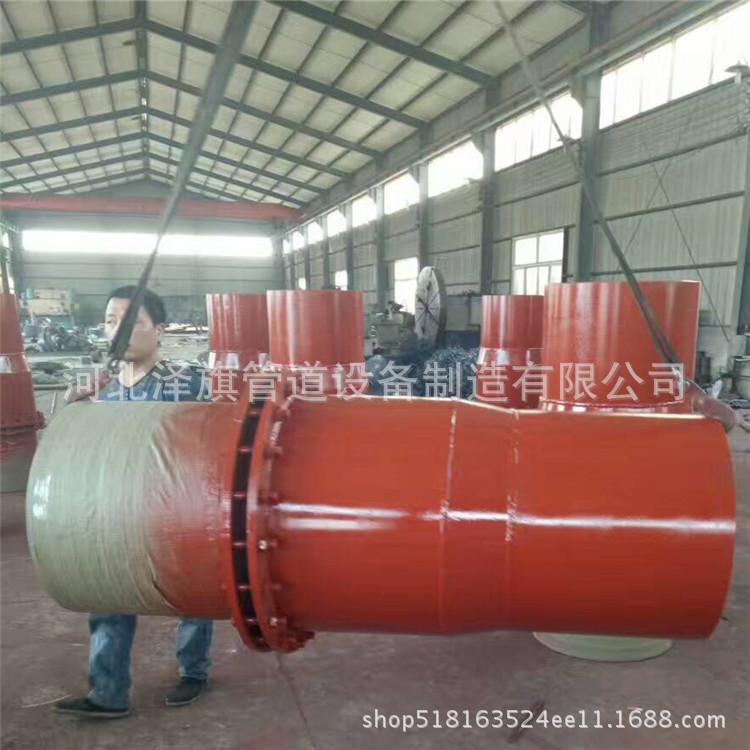

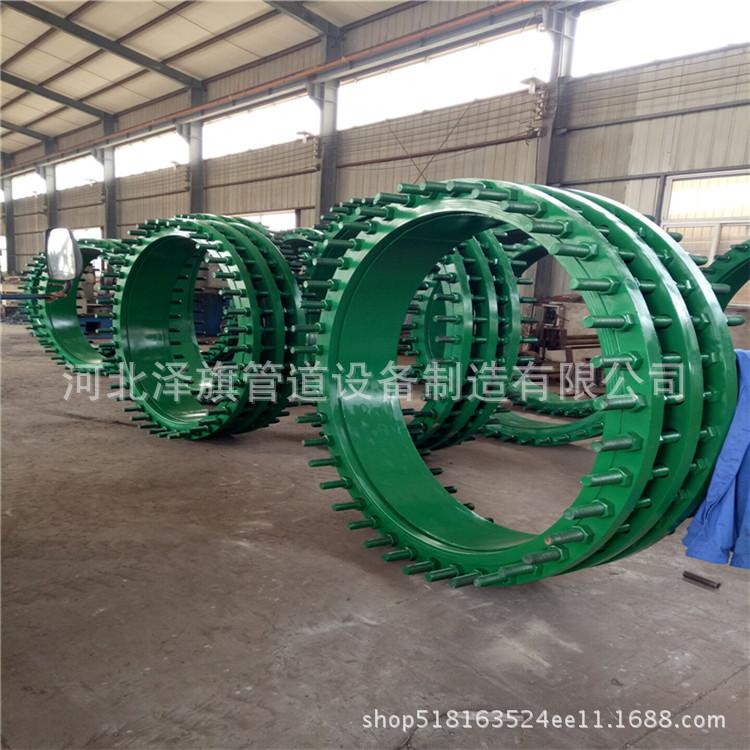

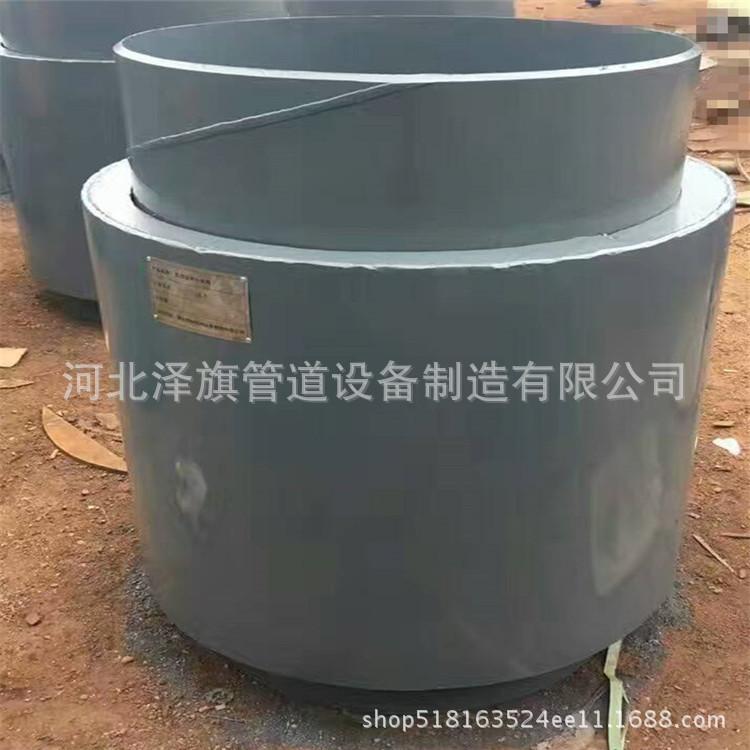

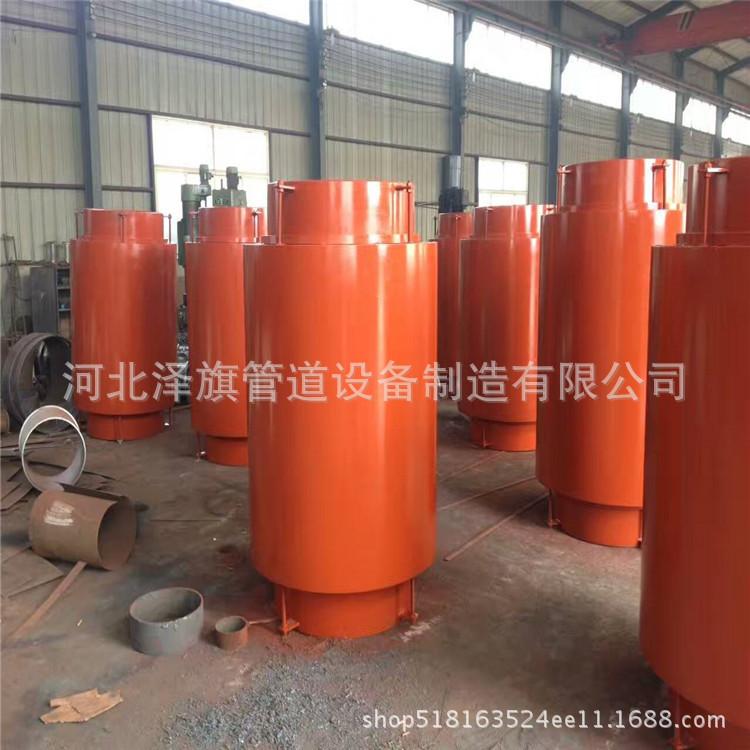

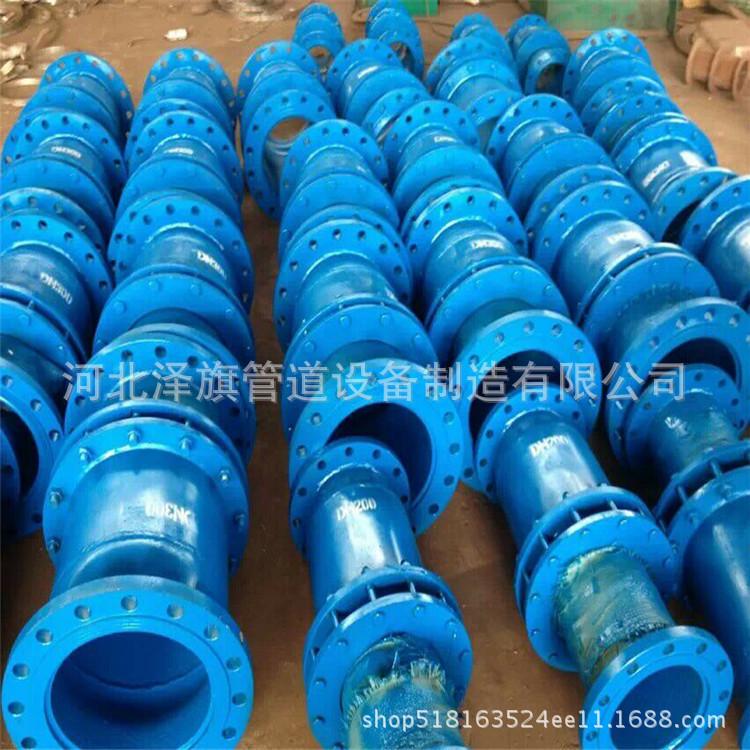

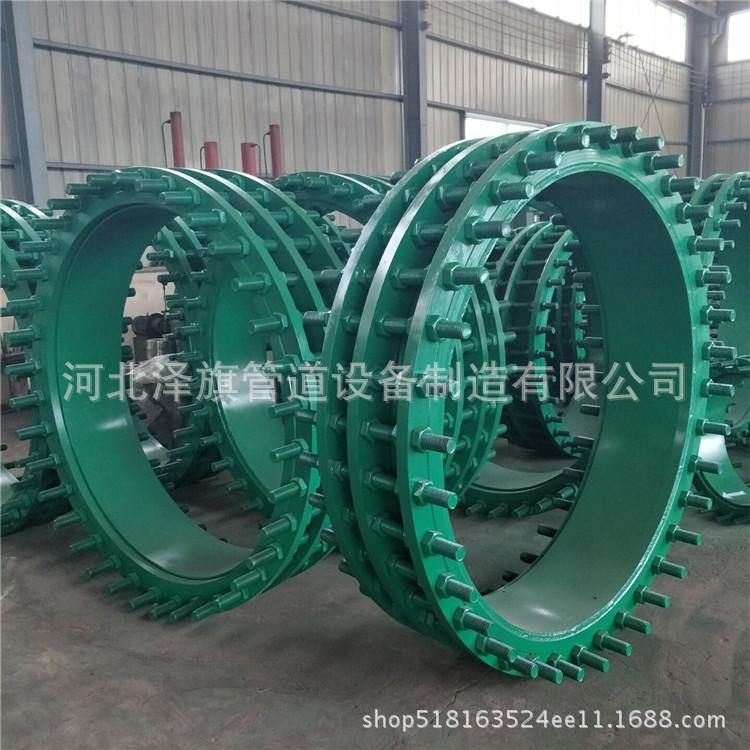

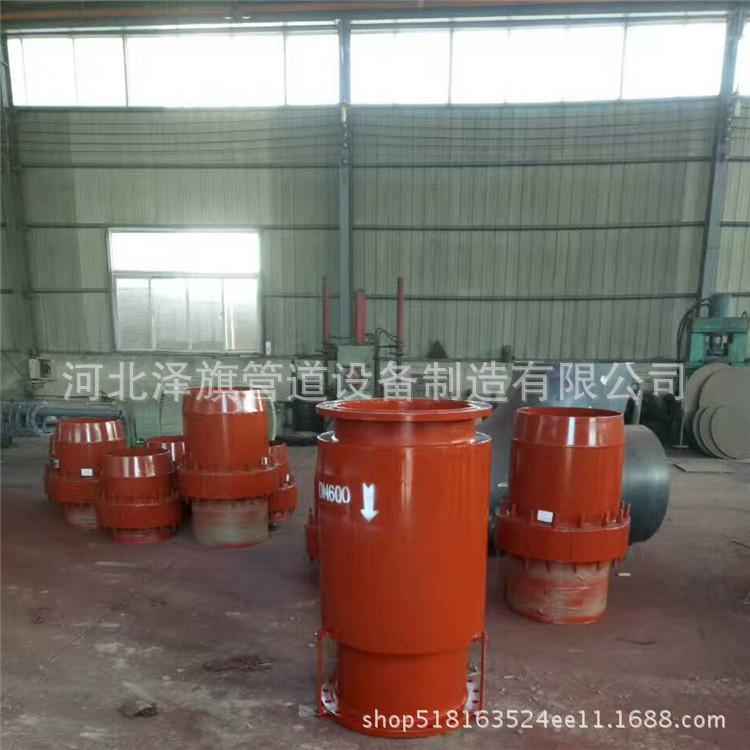

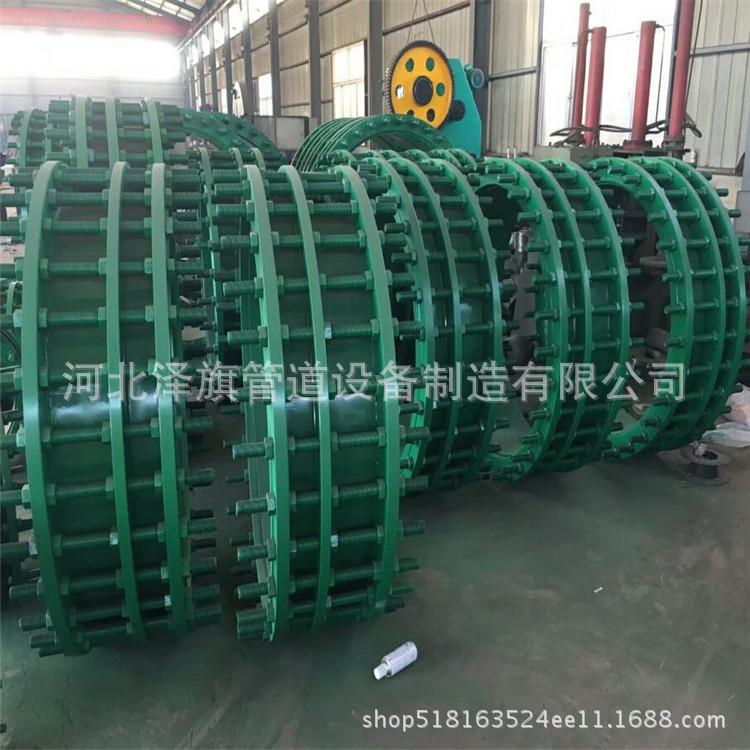

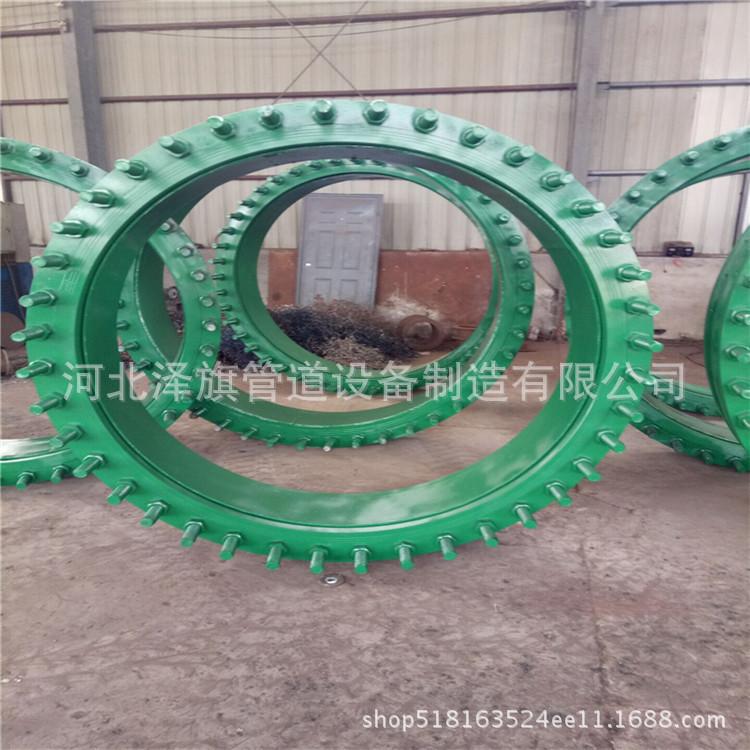

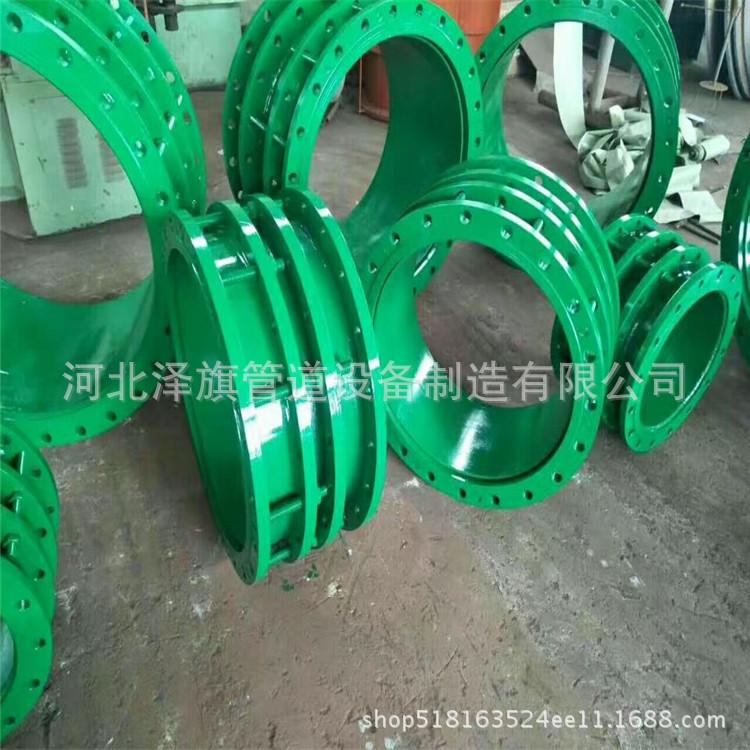

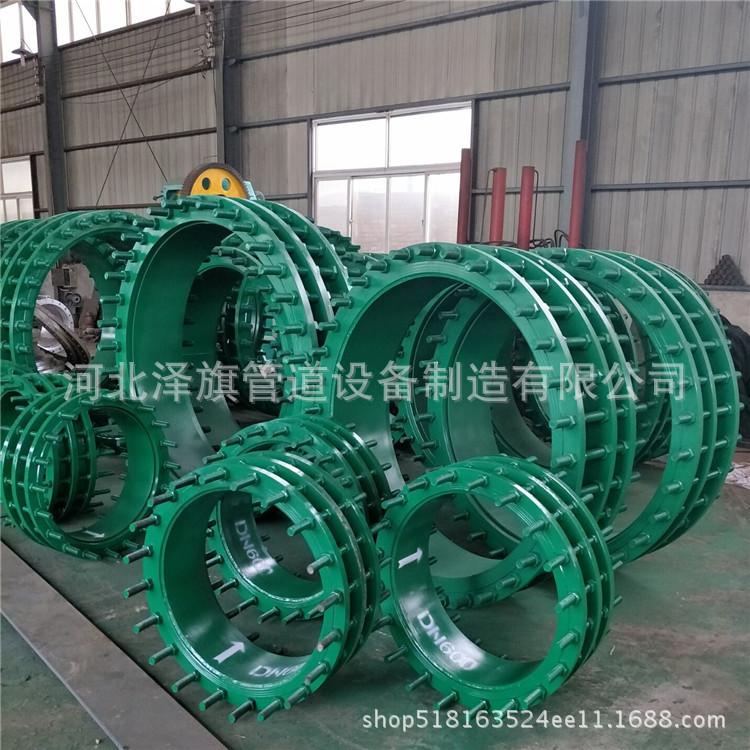

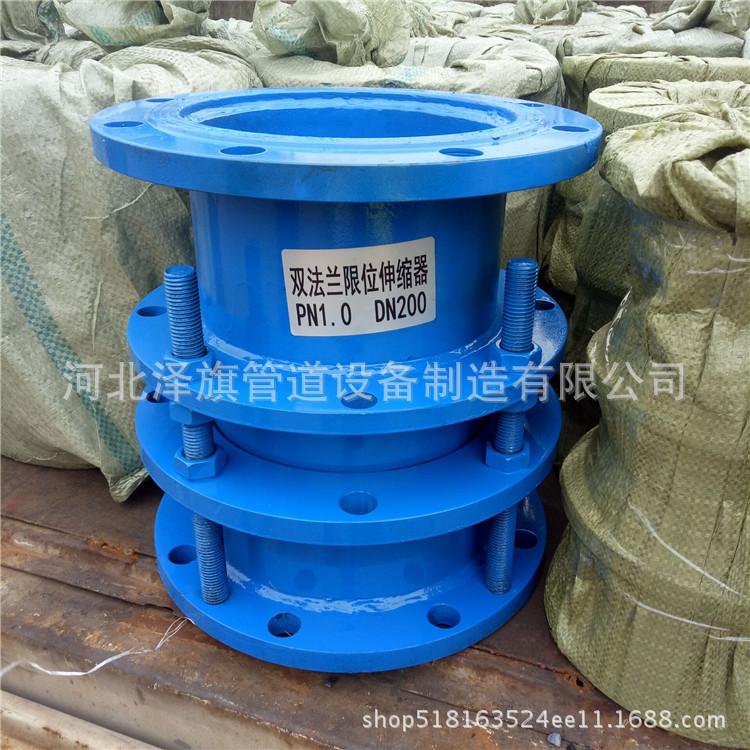

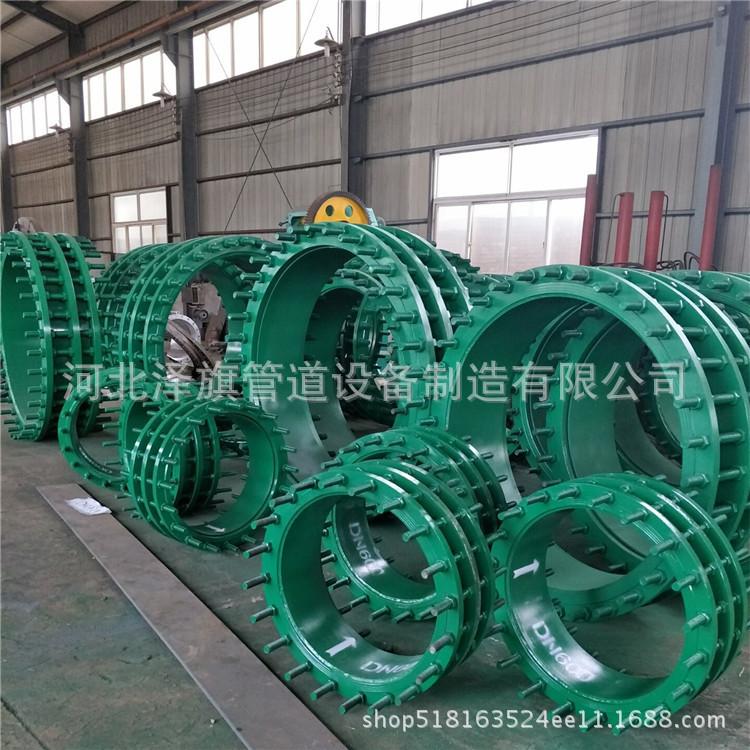

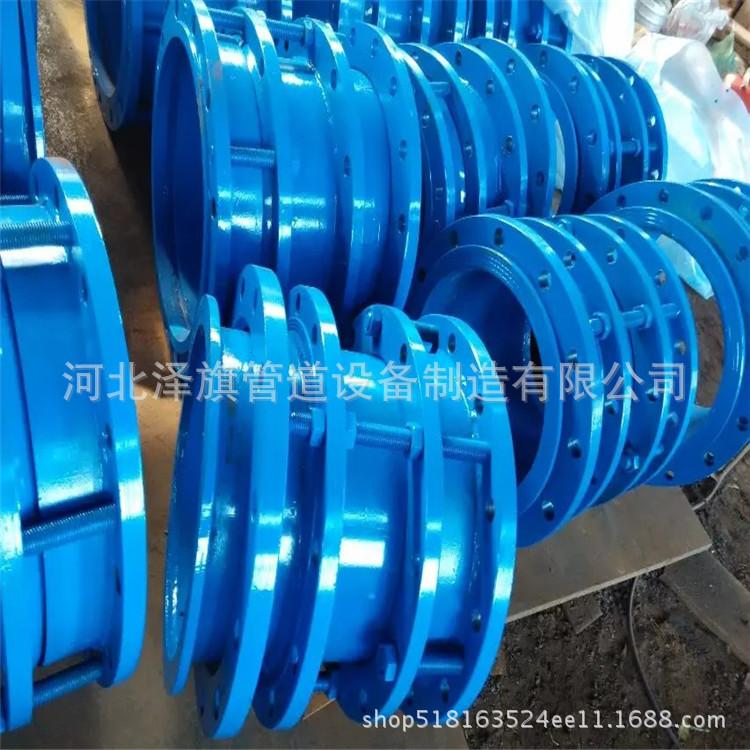

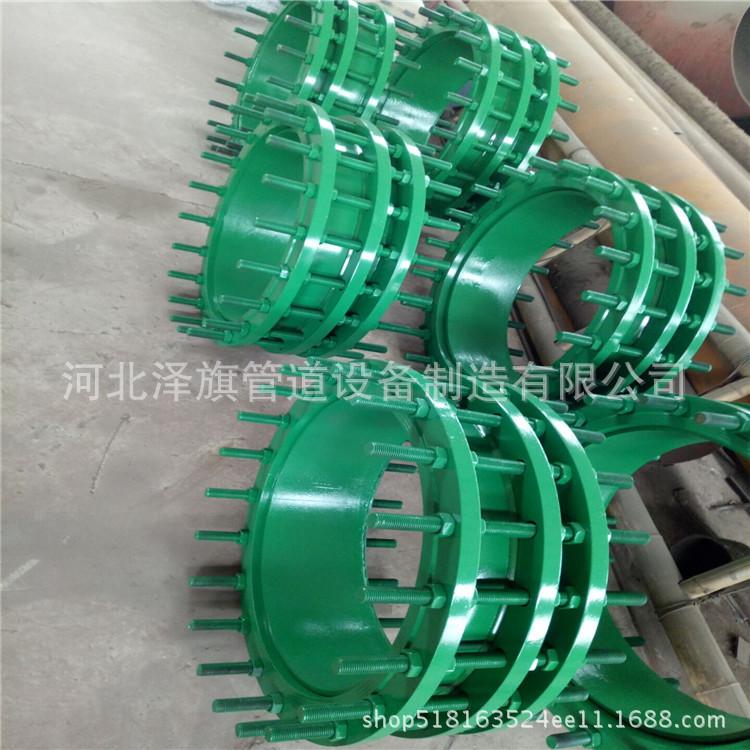

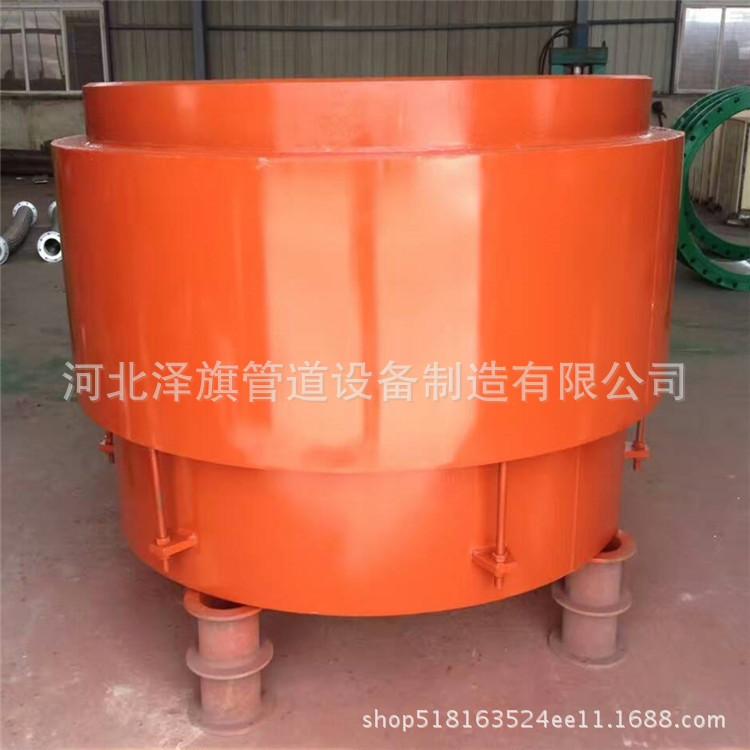

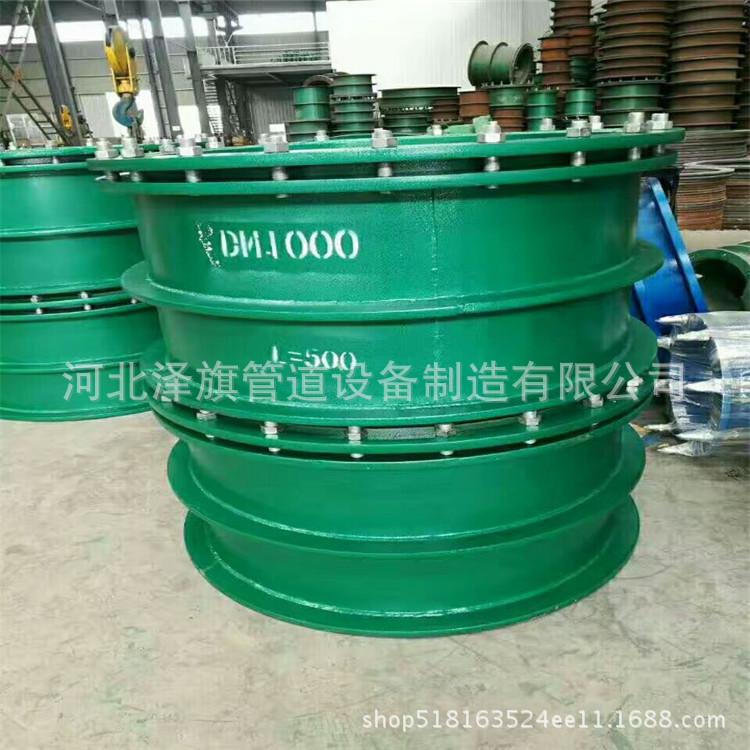

③junta de expansión tipo manguito

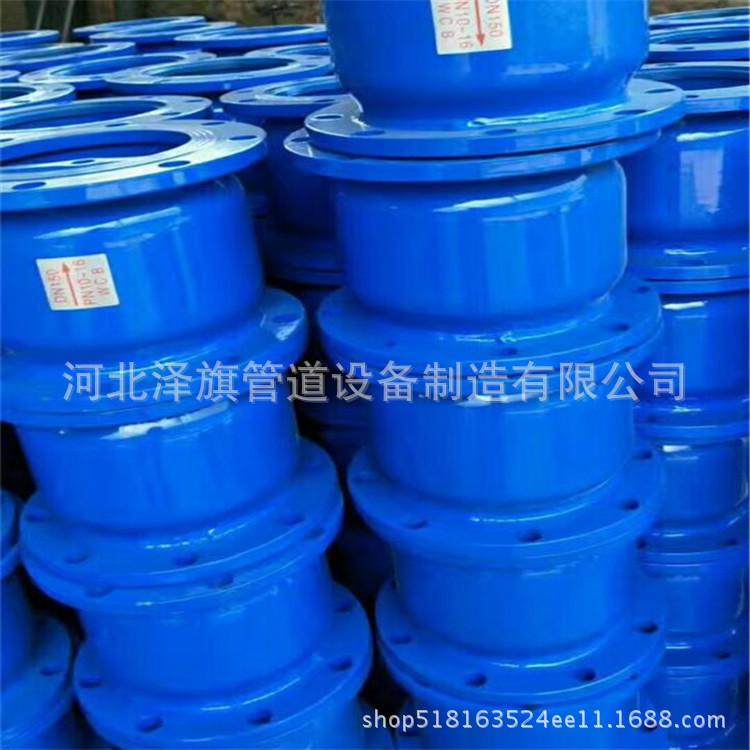

La junta de expansión de carcasa está compuesta por una carcasa interior y otra exterior capaces de realizar movimiento axial relativo. Se utiliza un sello de prensaestopas entre los tubos interior y exterior. Mantenga los tubos en ambos extremos moviéndose sobre un eje durante el uso. El producto consiste principalmente en una camisa (tubo central), carcasa, material de sellado, etc. Se utiliza para compensar la expansión y contracción axial de la tubería y la rotación axial en cualquier ángulo. Tiene las características de pequeño volumen y gran cantidad de compensación, y es adecuado para agua caliente, vapor y grasa. El medio, a través del movimiento deslizante de la camisa deslizante contra la camisa exterior, lograExpansión térmicacompensación.

La camisa interior del compensador de manguito está conectada a la tubería y adopta el principio y la estructura de un sello dinámico auto-presurizado de alto rendimiento. Puede deslizarse libremente en la carcasa exterior a medida que la tubería se expande y contrae, y puede cumplir con los requisitos de sellado de cualquier tubería. Se utiliza un nuevo material sintético entre la carcasa exterior y la camisa interior.sello, capaz de resistencia a altas temperaturas, anticorrosión y antienvejecimiento, la temperatura aplicable es de -40 a 150 grados Celsius, y puede alcanzar los 350 grados Celsius en circunstancias especiales. No solo puede garantizar el deslizamiento axial, sino también asegurar que el medio en la tubería no se filtre.

Junta de expansión no metálica

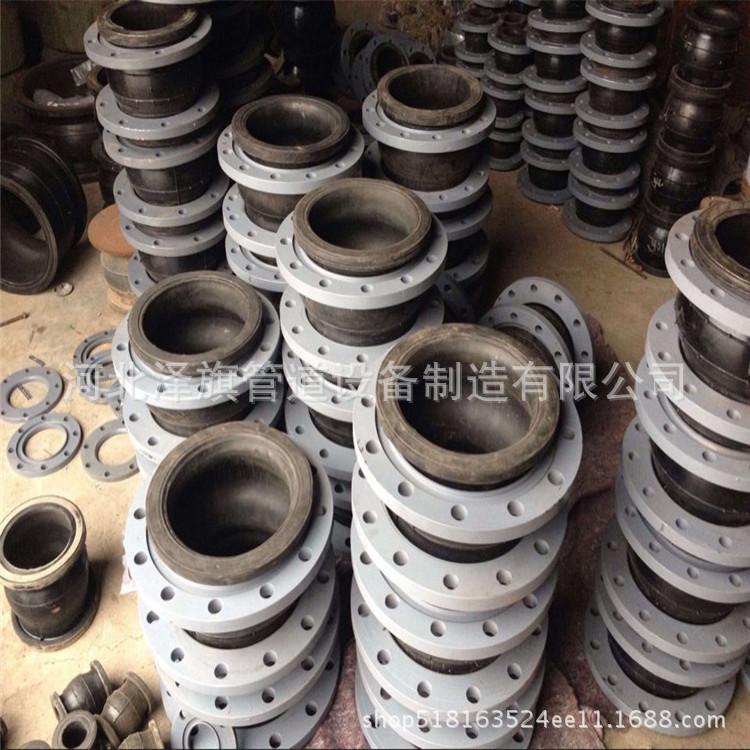

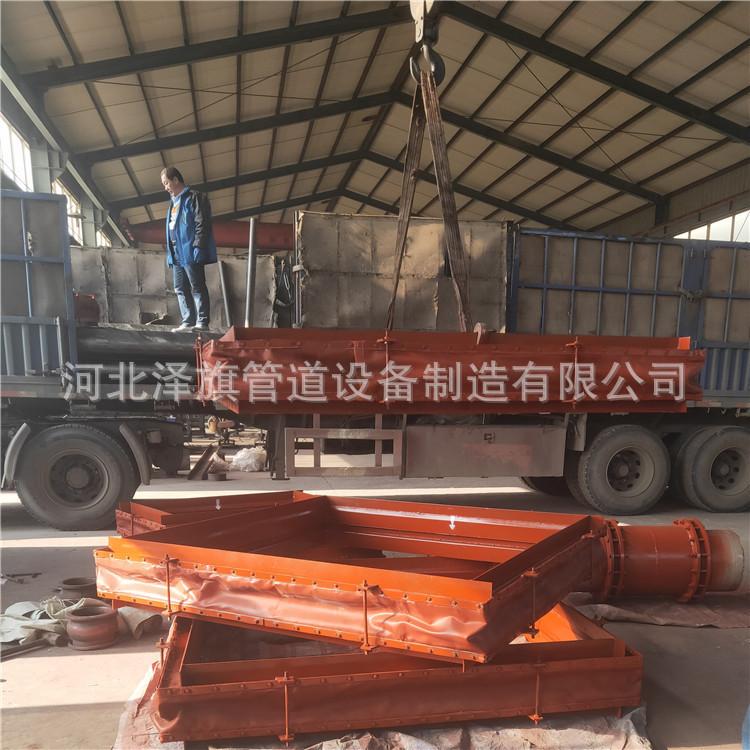

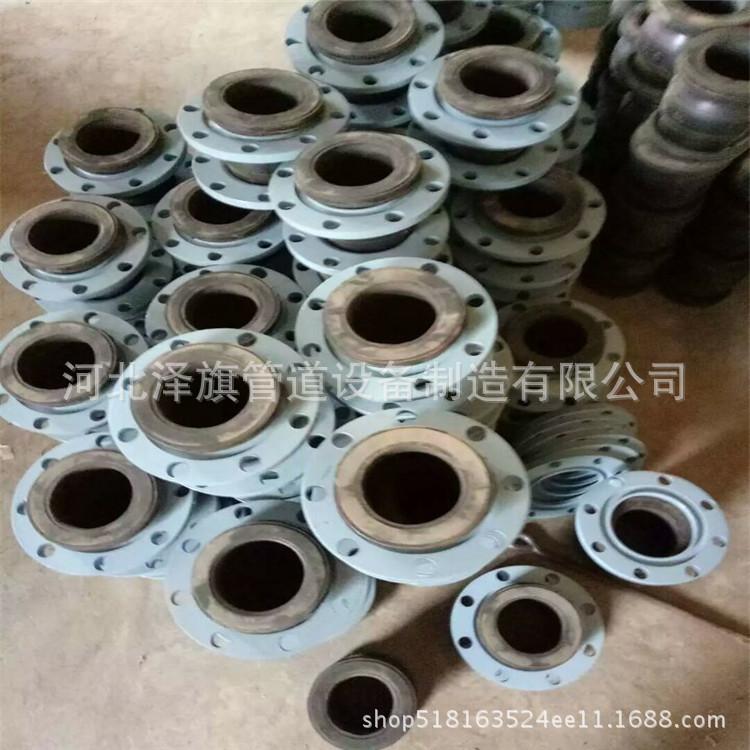

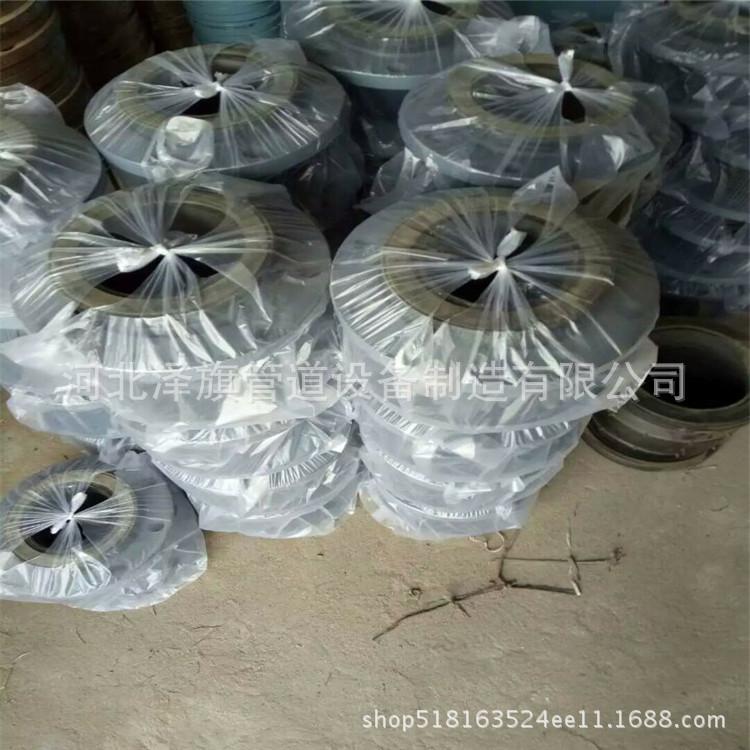

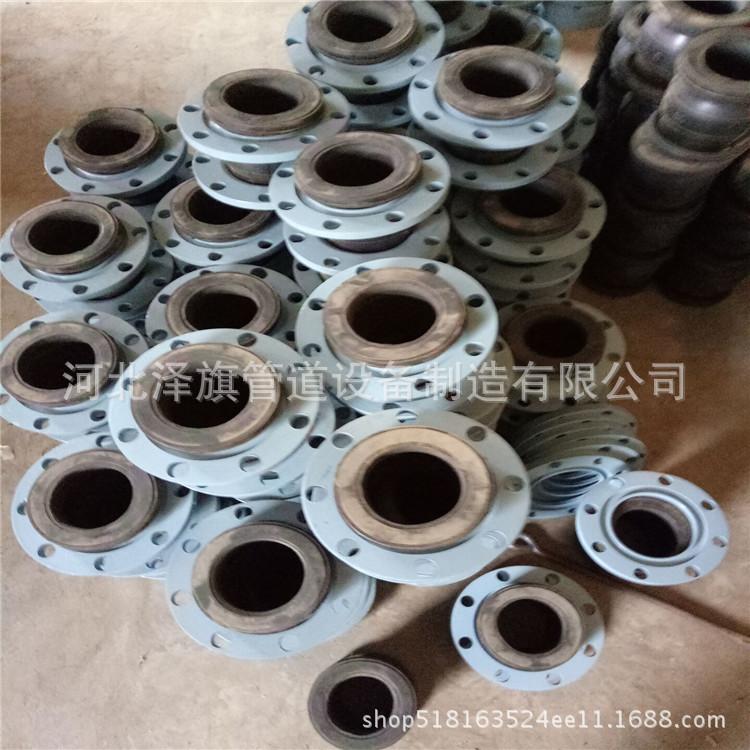

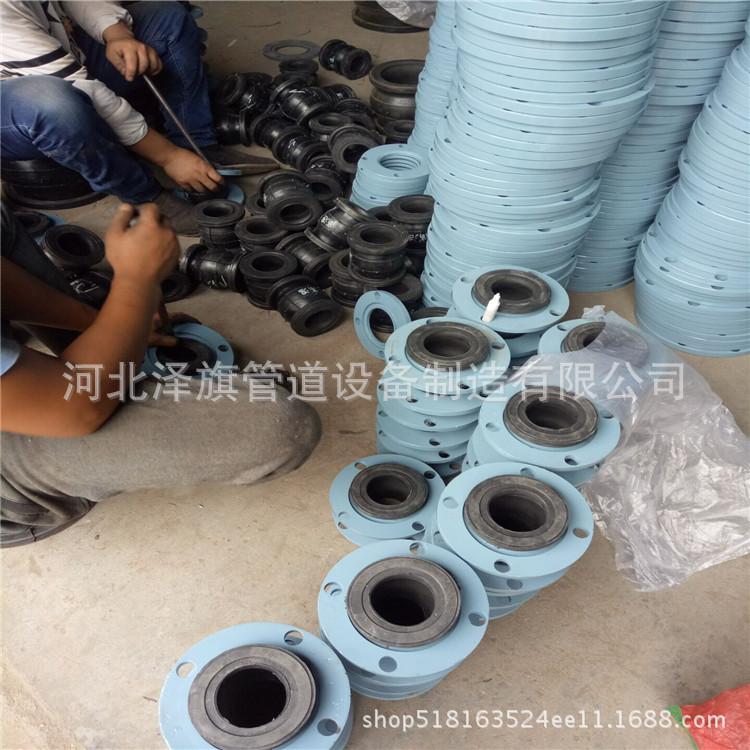

Junta de expansión de conducto de aire de goma

Compensador de goma para conducto de aireSe divide en cuatro modelos: FDZ, FVB, FUB y Connection, sus funciones son absorción de impactos, reducción de ruido, sellado, resistencia a los medios, fácil desplazamiento e instalación, y es un accesorio ideal para la absorción de impactos, la reducción de ruido, la eliminación de humo y polvo en el campo de la protección ambiental.

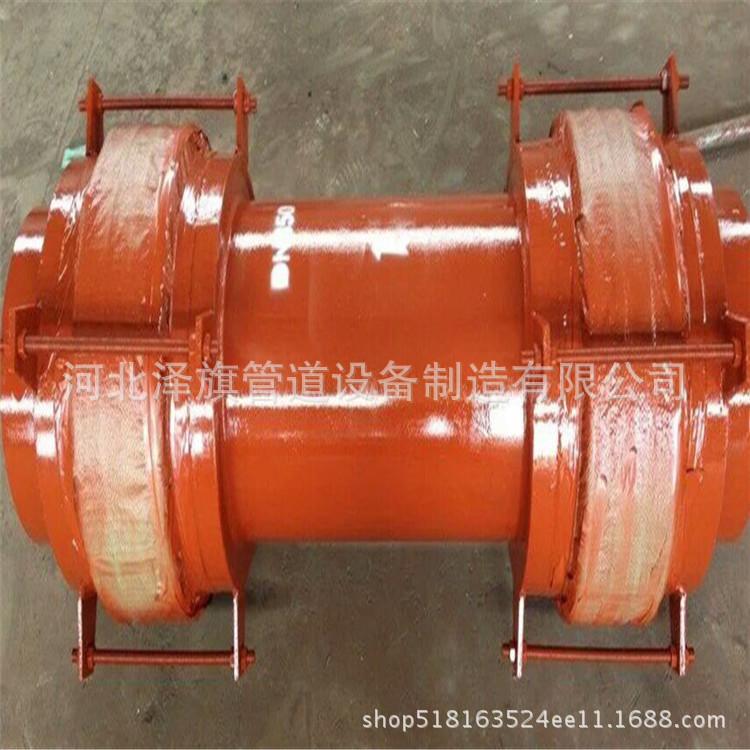

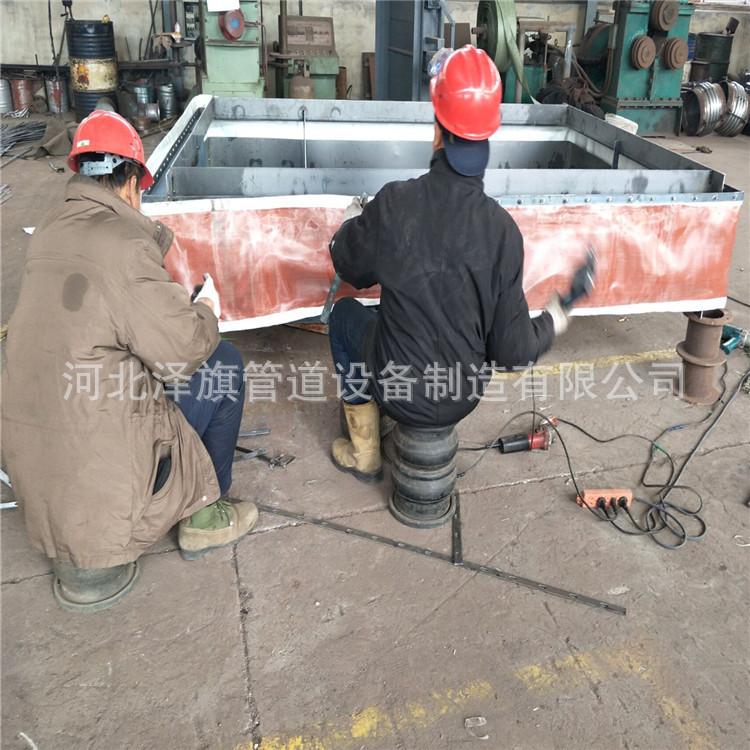

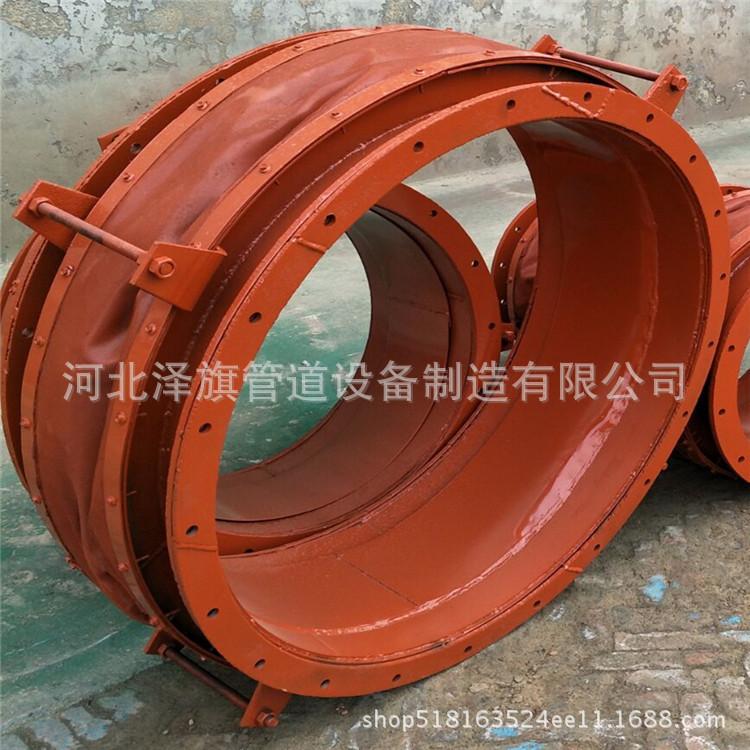

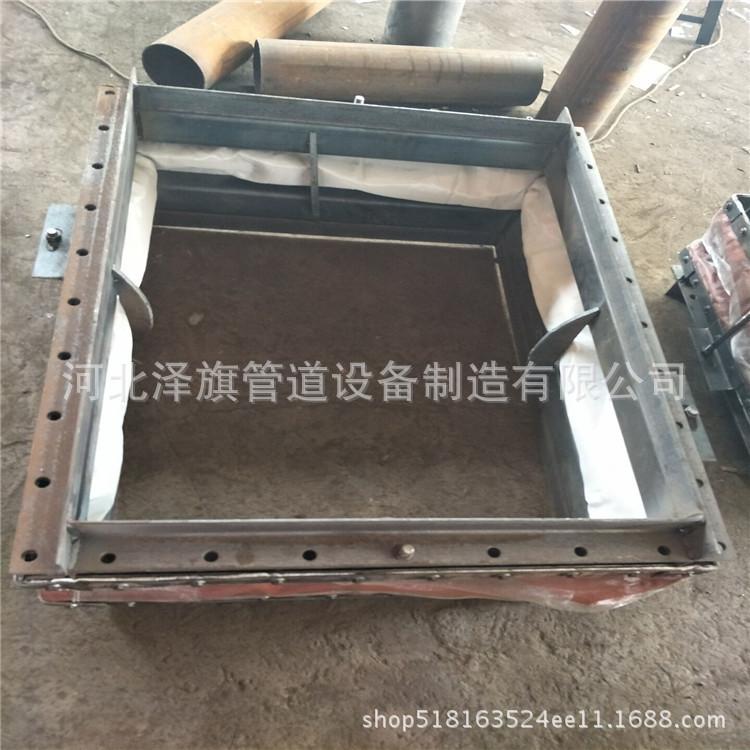

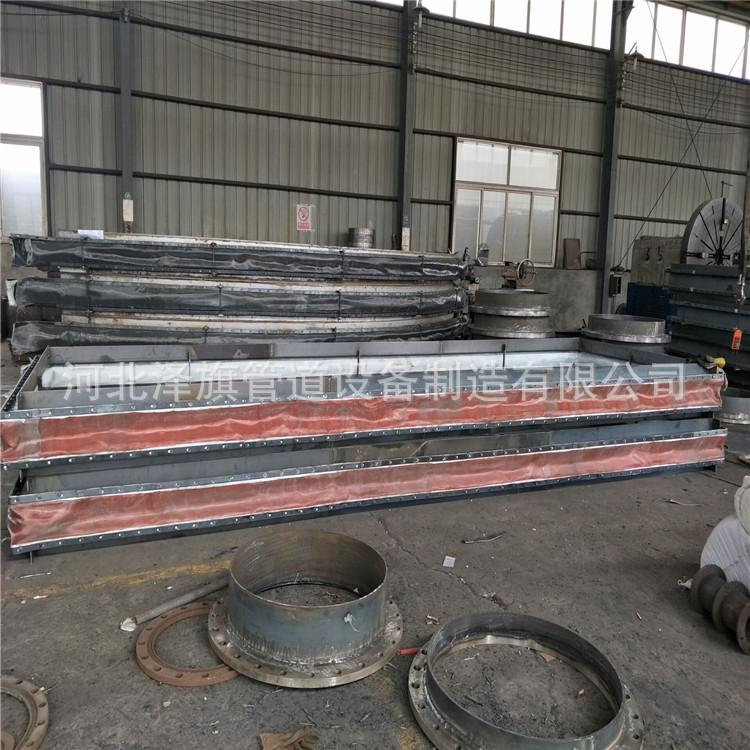

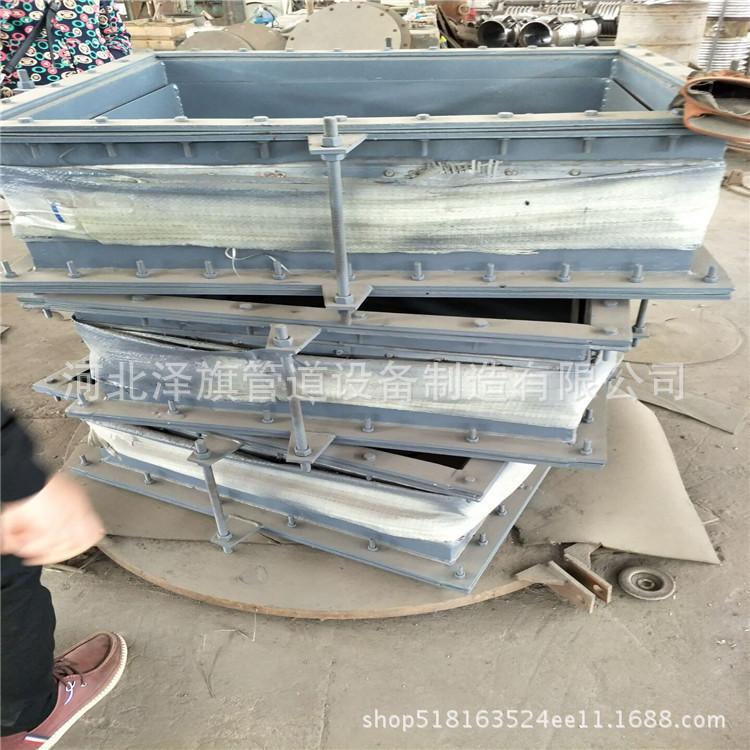

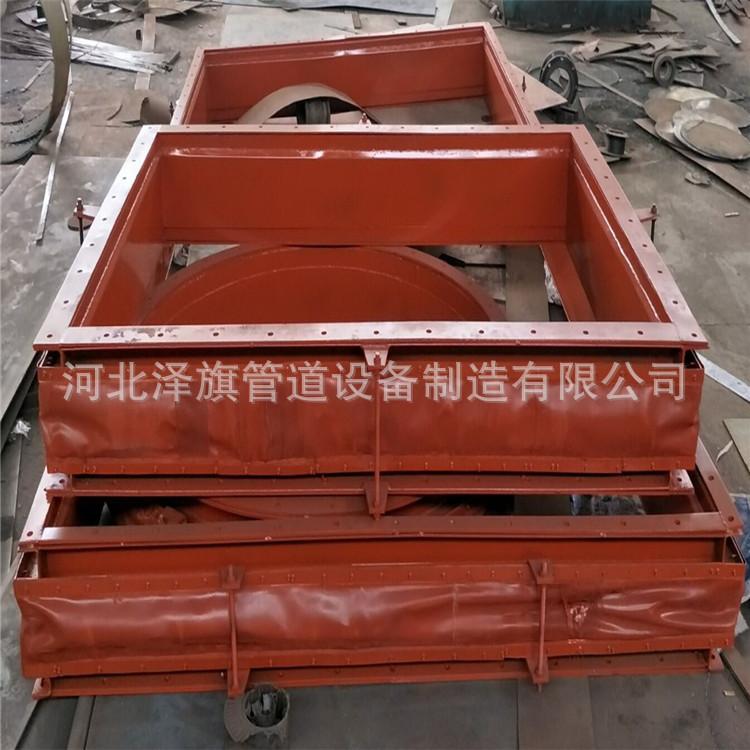

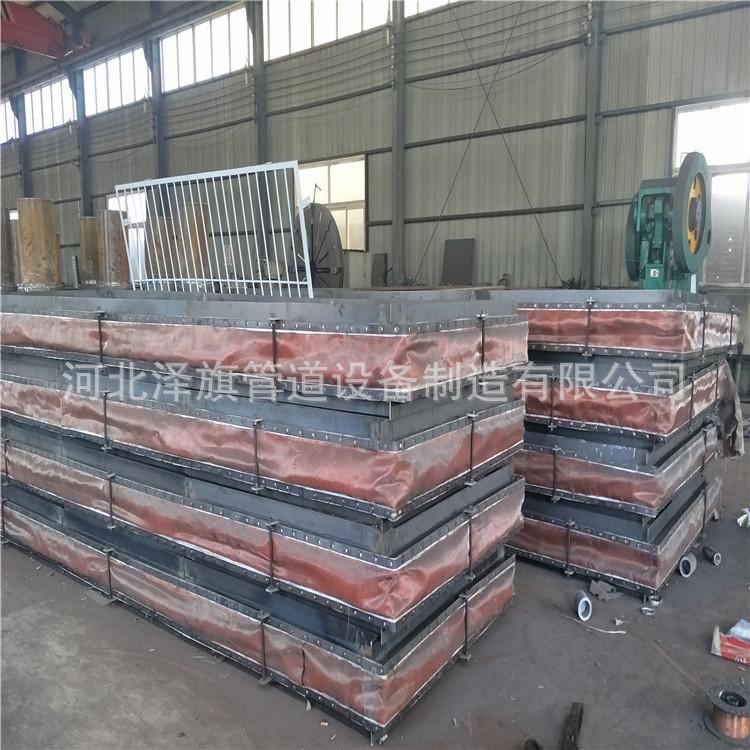

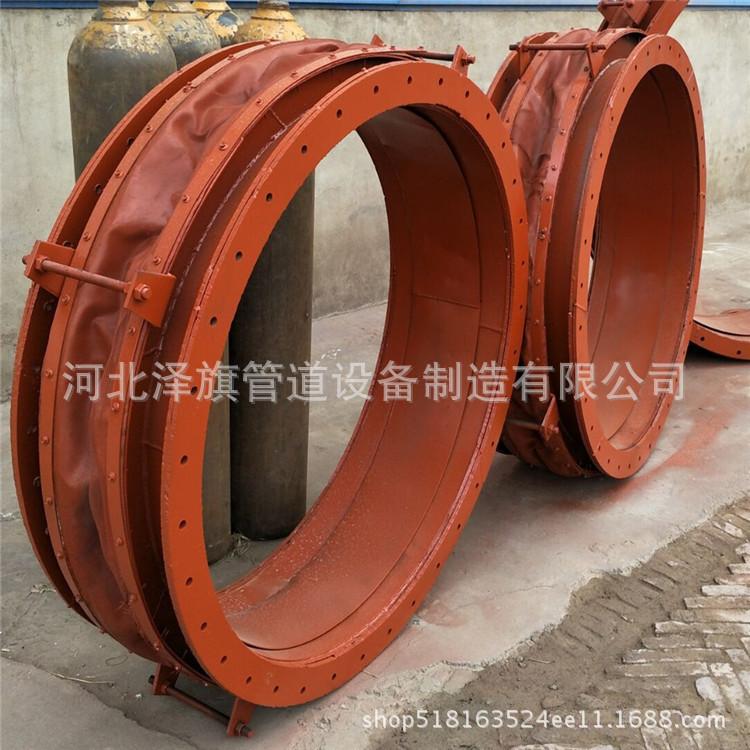

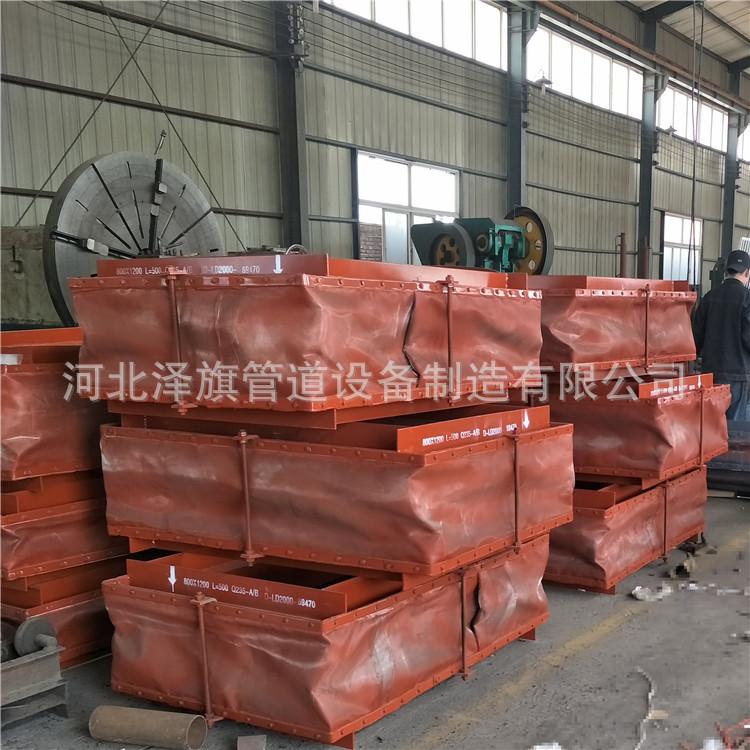

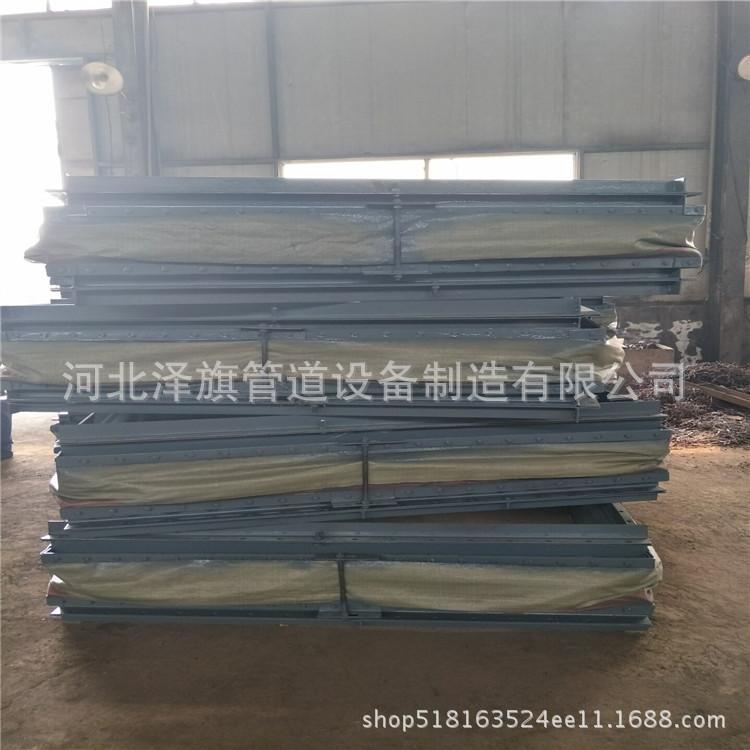

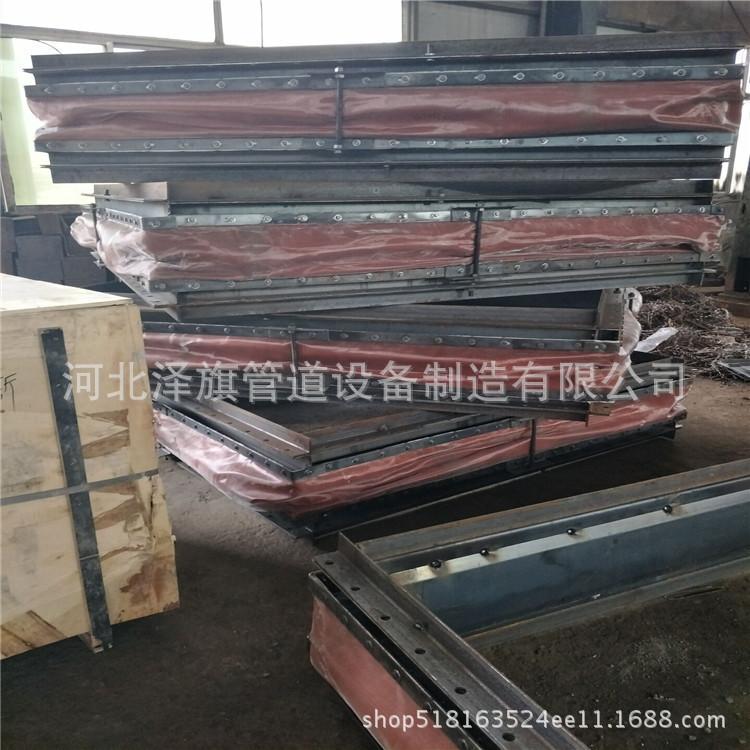

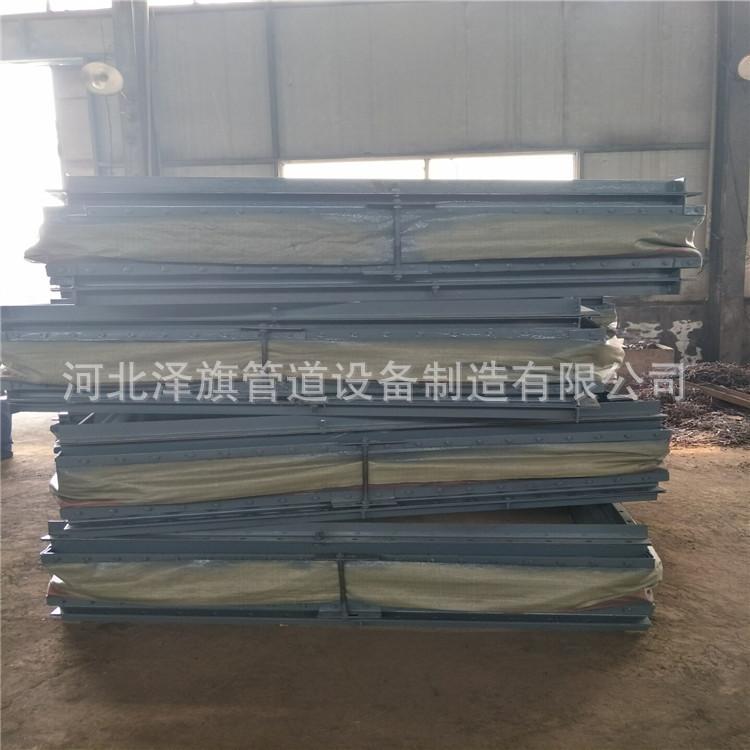

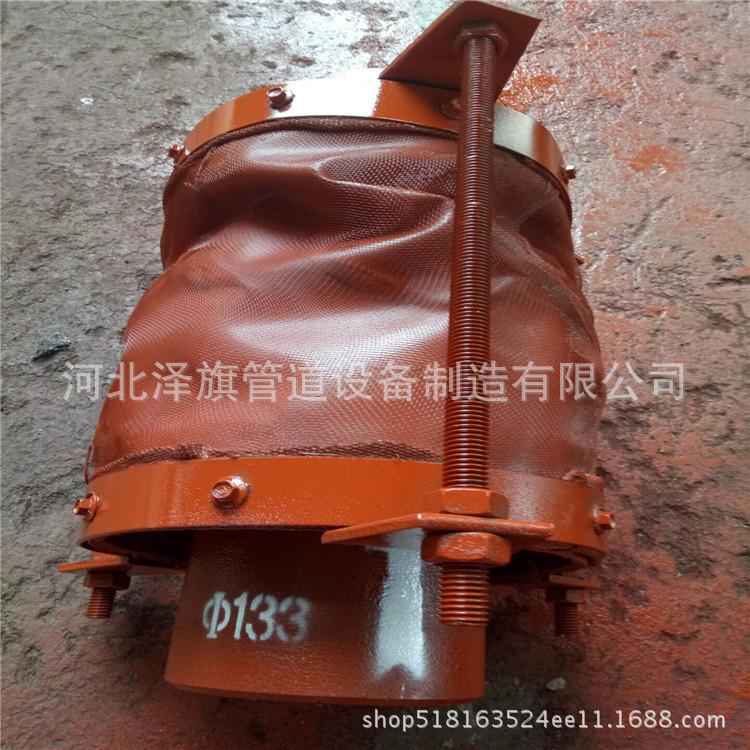

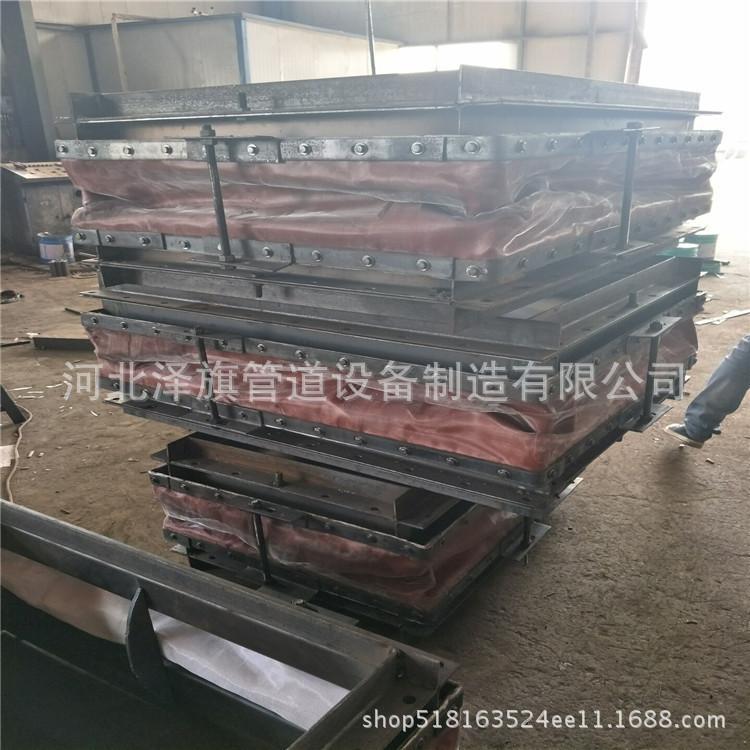

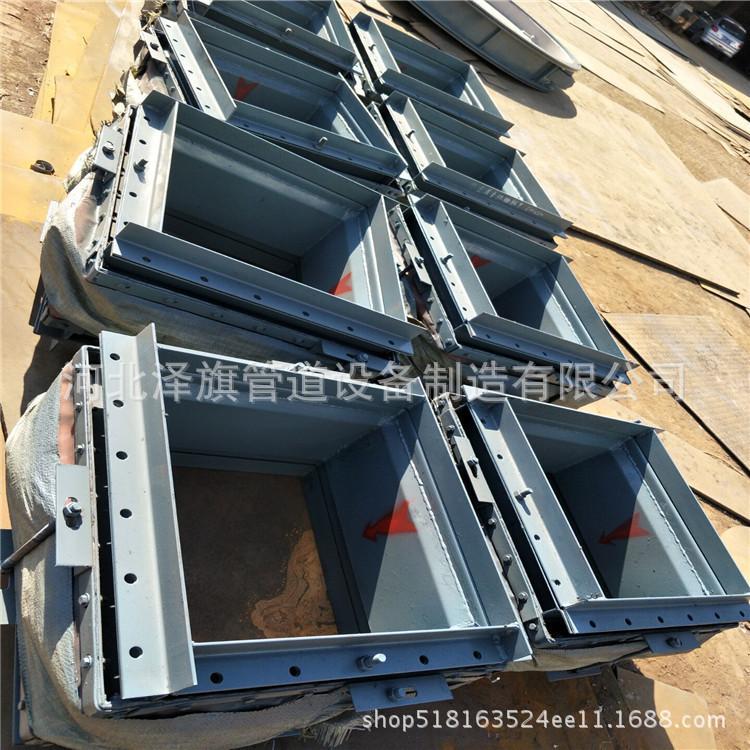

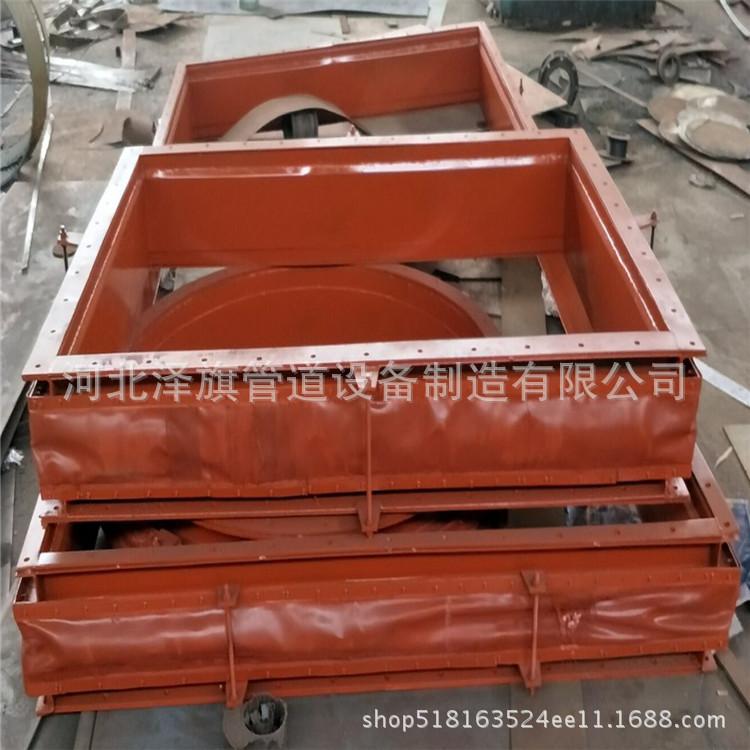

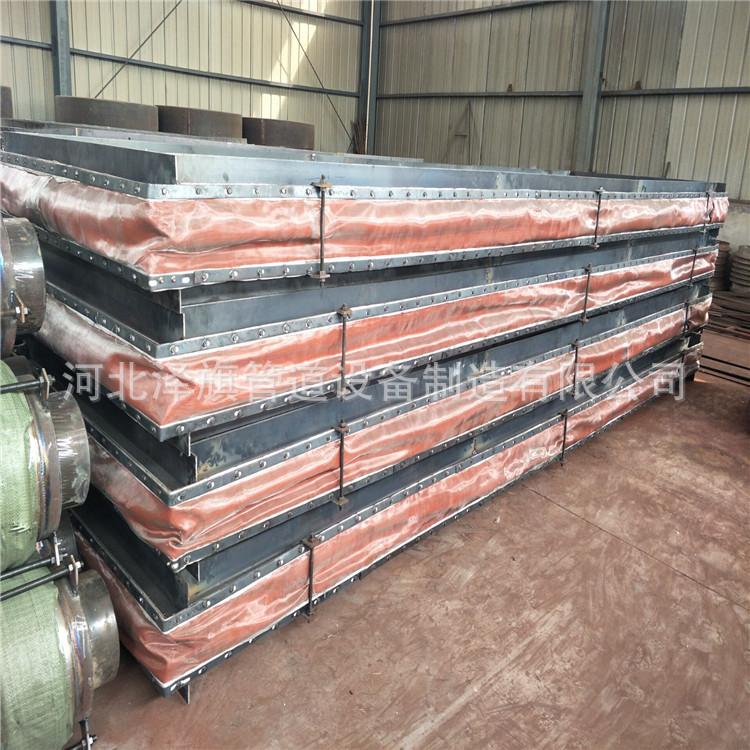

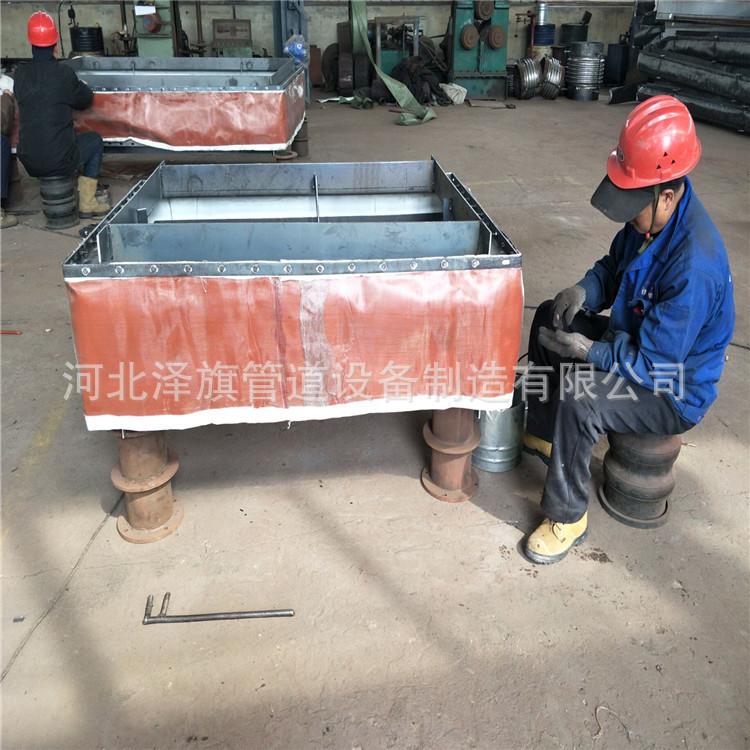

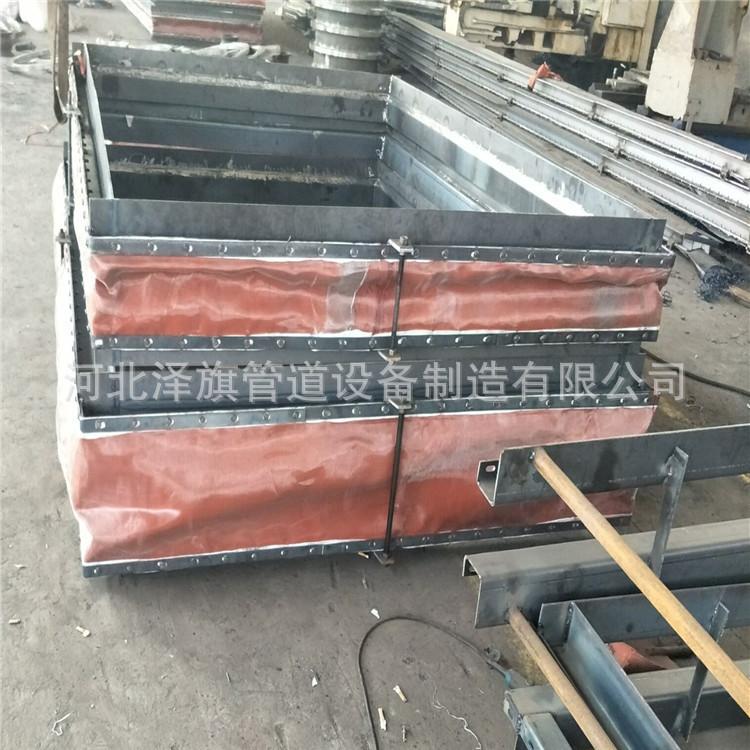

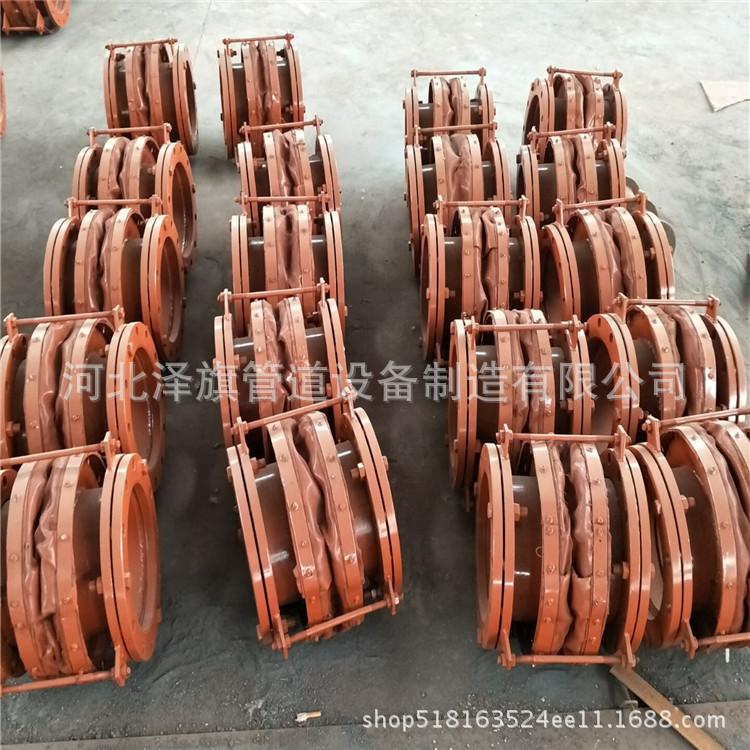

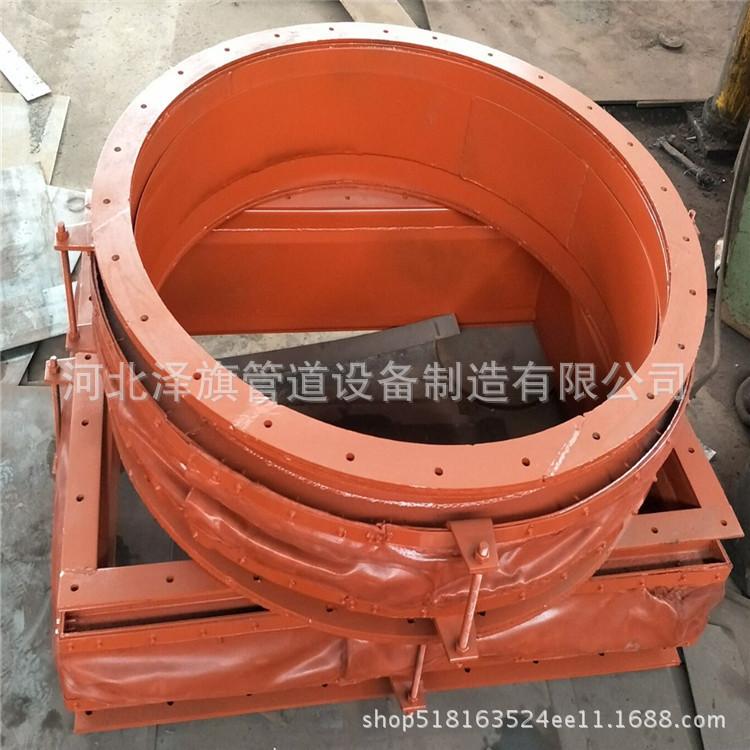

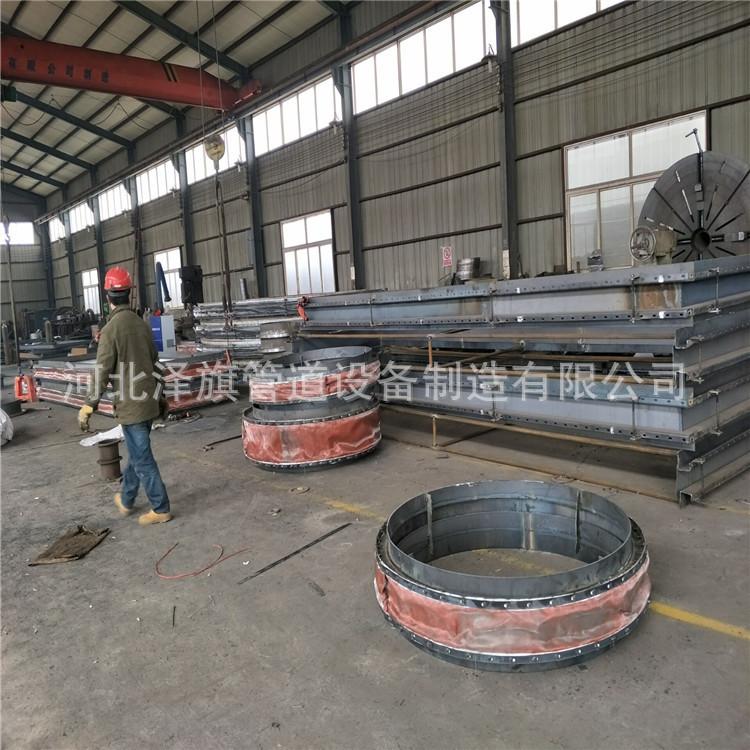

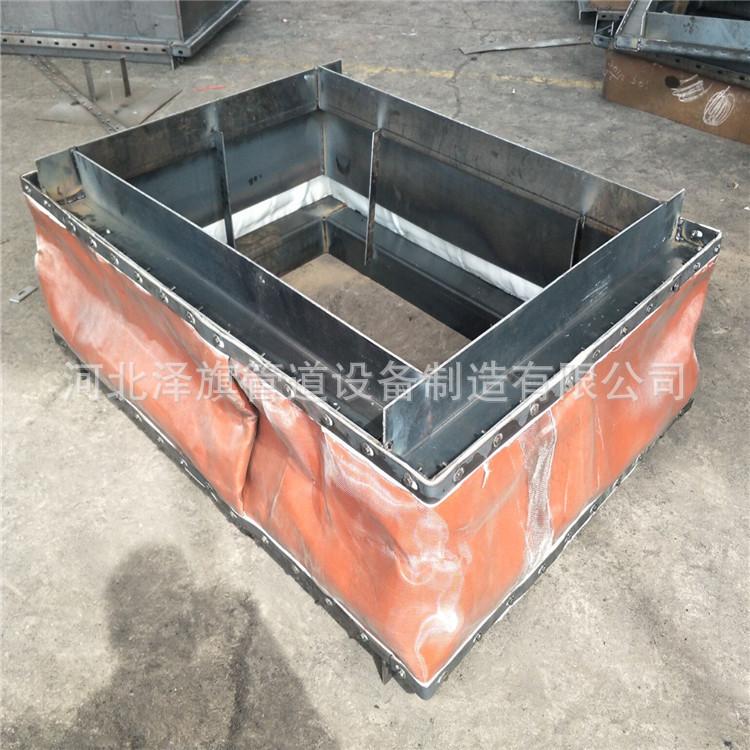

2junta de expansión de tela de fibra

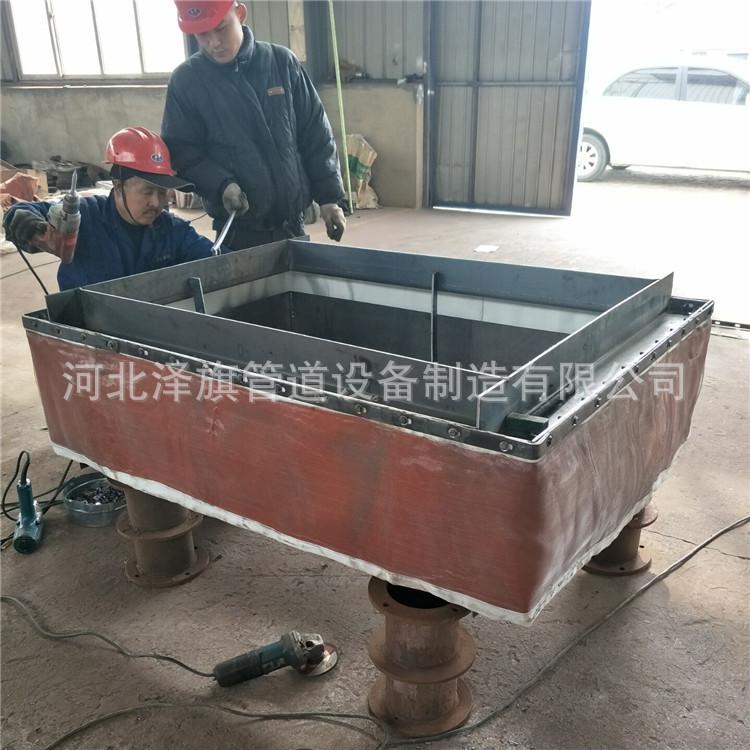

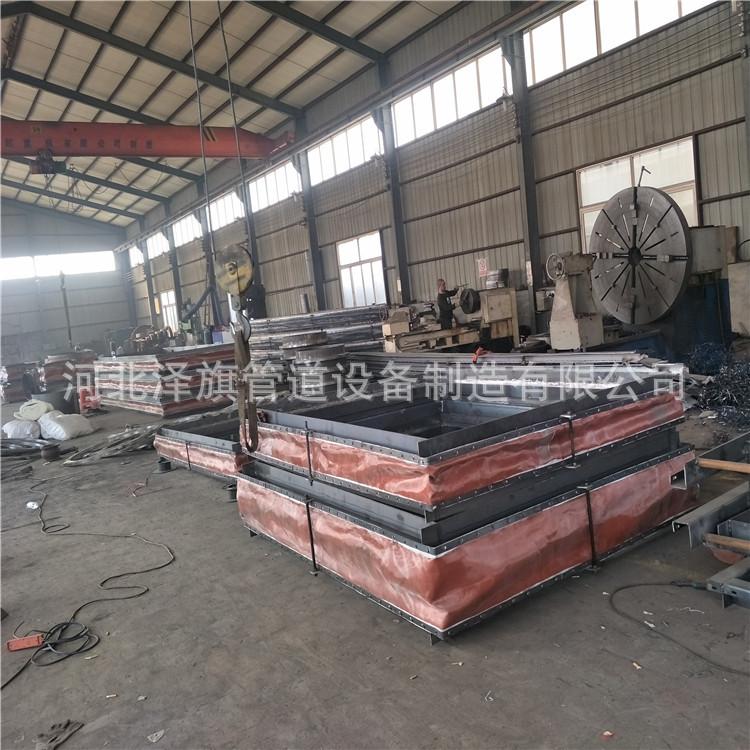

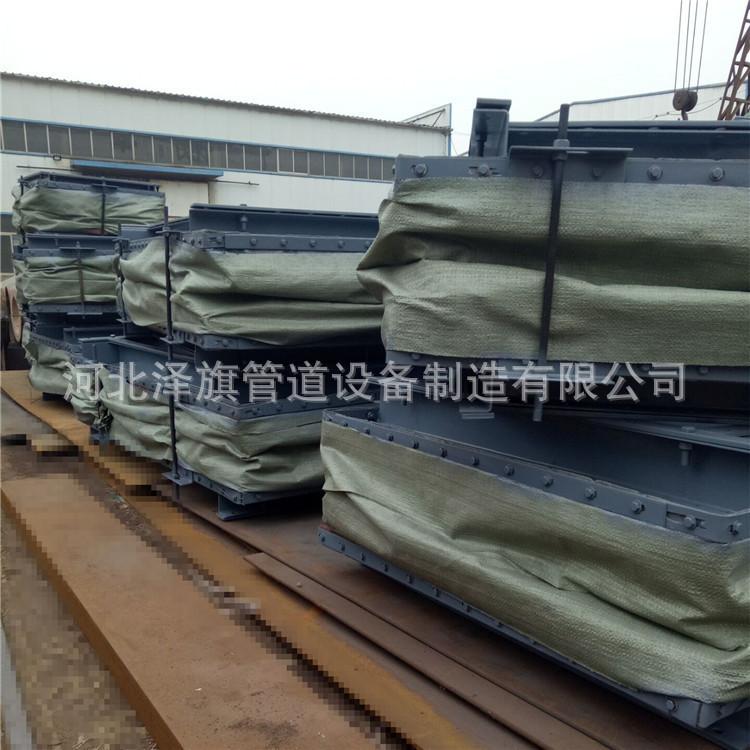

telaCompensadorPrincipalmente tejidos de fibra, caucho y otros materiales resistentes a altas temperaturas. Puede compensar la vibración y la deformación de las tuberías causadas por el funcionamiento de ventiladores y conductos de aire. Las juntas de expansión de tejido de fibra pueden compensar productos axiales, transversales, angulares y otros. Tienen las características de no empuje, diseño de soporte simplificado y durabilidad.corrosión, resistencia a altas temperaturas, reducción de ruido y reducción de vibraciones, etc., es especialmente adecuado para conductos de aire caliente y conductos de humo en centrales eléctricas. El tejido de fibra y el cuerpo de algodón aislante térmico en el compensador no metálico en sí tienen las funciones de absorción de sonido y aislamiento de vibraciones, lo que puede reducir eficazmente la caldera,admiradorSe reducen el ruido y la vibración del sistema. Tiene una estructura simple, peso ligero y fácil mantenimiento.

Número estándar: GB/T 12777-1999 (nuevo estándar GB/T 12777-2008)

Nombre estándar de la junta de expansión: Condiciones técnicas generales para juntas de expansión de fuelles metálicos

Fecha de implementación estándar: 2000-3-1 (nueva fecha de implementación estándar 2009-02-01)

Autoridad emisora: Administración Estatal de Supervisión de Calidad y Técnica

Introducción al contenido: Esta norma especifica la definición, clasificación, requisitos, métodos de prueba, reglas de inspección, marcado, embalaje, transporte, almacenamiento, etc. de juntas de expansión de fuelles metálicos. Esta norma es aplicable al diseño, fabricación e inspección de juntas de expansión circulares instaladas en tuberías, cuyas partes flexibles son fuelles en U sin refuerzo formados integralmente, fuelles en U reforzados y fuelles en forma de ∩. El diseño, fabricación e inspección de juntas de expansión para recipientes a presión también pueden utilizarse como referencia.

La palabra inglesa para fuelle es bellows, la palabra inglesa para junta de expansión es expansion joints, y la palabra inglesa para compensador es compensator.
