Mezclador de cono cúbico 1 cúbico 2 cúbico máquina mezcladora con calentamiento de doble espiral mezcladora de pigmentos de tinte de cono vertical
110 días
$771.825 pedido mín (3 uds)
Producto 5.0
Proveedor 4.5
Variaciones
80L
100L
300L
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Campo de aplicación
Chemical industry
Tipo de material
Powdered and granular materials
Materiales aplicables
Dry powder
Tipo de energía
Electric
Modo de trabajo
Convection mixer
Modo de movimiento del cartucho
Fixed
Forma estructural
Double screw mixer
Tipo de producto
Brand New
Marca
Xinda
Modelo
SLH
Formulario de diseño
Vertical
Carga máxima
5000
Cada rango de volumen de procesamiento
5000
Capacidad de producción
5000
Dimensiones generales (largo * ancho * alto)
1800*2800
Peso de toda la máquina
1500
Granularidad del material
500
Modo de descarga
Manual or pneumatic
Presupuesto
Deposit, 80L, 100L, 300L, 500L, 1000L, 2000L, 3000L, 5000L, 6000L-30 cubic meters
Usar
Mixing
Campo de aplicación
Chemical industry
Tipo de material
Powdered and granular materials
Materiales aplicables
Dry powder
Tipo de energía
Electric
Modo de trabajo
Convection mixer
Modo de movimiento del cartucho
Fixed
Forma estructural
Double screw mixer
Tipo de producto
Brand New
Marca
Xinda
Modelo
SLH
Formulario de diseño
Vertical
Carga máxima
5000
Cada rango de volumen de procesamiento
5000
Capacidad de producción
5000
Dimensiones generales (largo * ancho * alto)
1800*2800
Peso de toda la máquina
1500
Granularidad del material
500
Modo de descarga
Manual or pneumatic
Presupuesto
Deposit, 80L, 100L, 300L, 500L, 1000L, 2000L, 3000L, 5000L, 6000L-30 cubic meters
Usar
Mixing
Campo de aplicación
Chemical industry
Tipo de material
Powdered and granular materials
Materiales aplicables
Dry powder
Tipo de energía
Electric
Modo de trabajo
Convection mixer
Modo de movimiento del cartucho
Fixed
Forma estructural
Double screw mixer
Tipo de producto
Brand New
Marca
Xinda
Modelo
SLH
Formulario de diseño
Vertical
Carga máxima
5000
Cada rango de volumen de procesamiento
5000
Capacidad de producción
5000
Dimensiones generales (largo * ancho * alto)
1800*2800
Peso de toda la máquina
1500
Granularidad del material
500
Modo de descarga
Manual or pneumatic
Presupuesto
Deposit, 80L, 100L, 300L, 500L, 1000L, 2000L, 3000L, 5000L, 6000L-30 cubic meters
Usar
Mixing
Detalles del producto
El texto en las imágenes se puede traducir

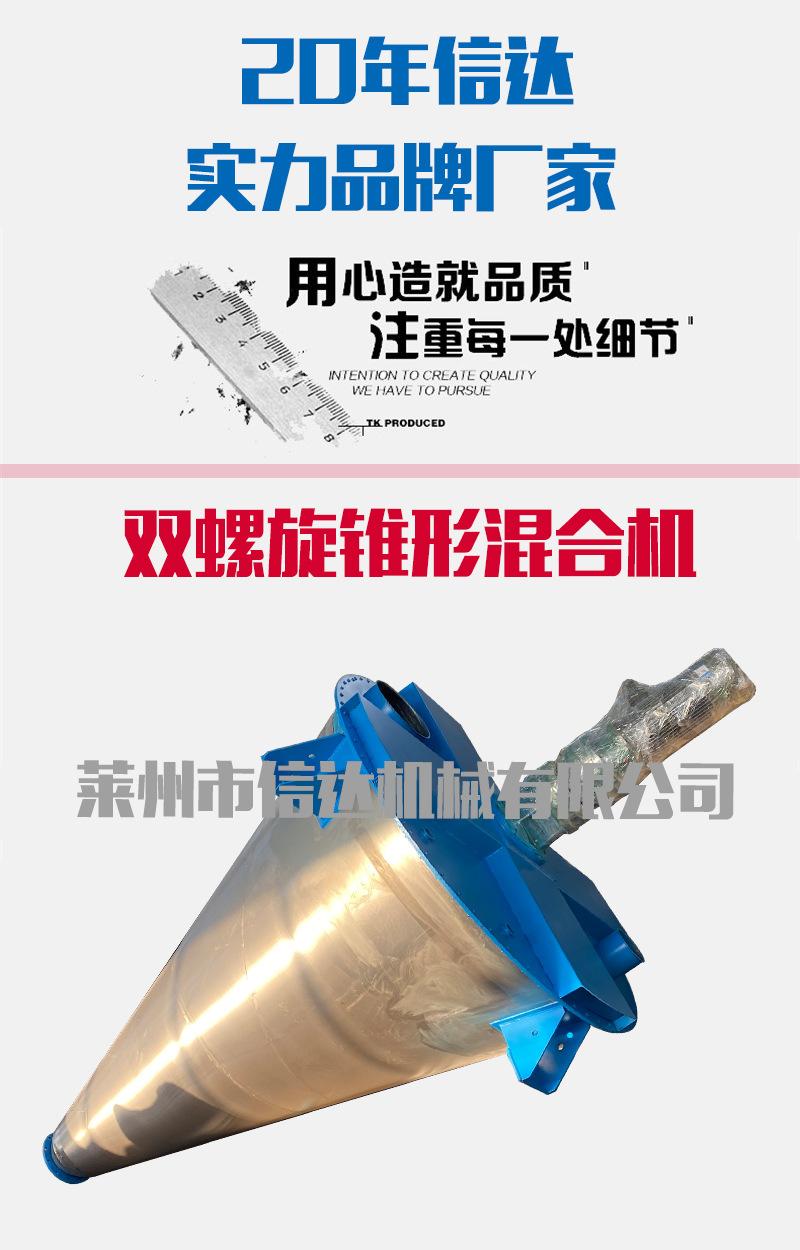

Introducción a la estructura

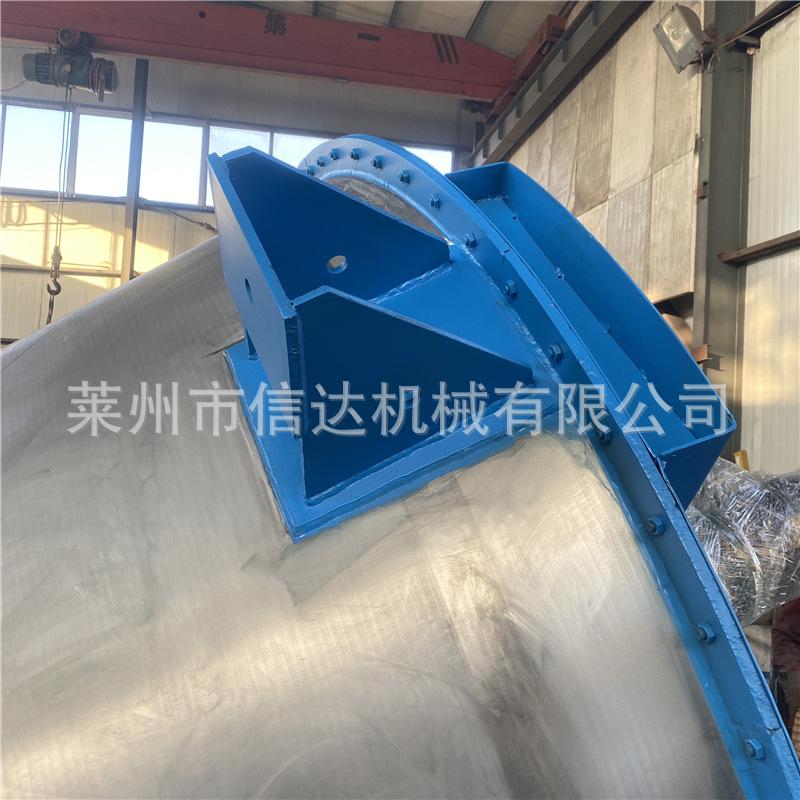

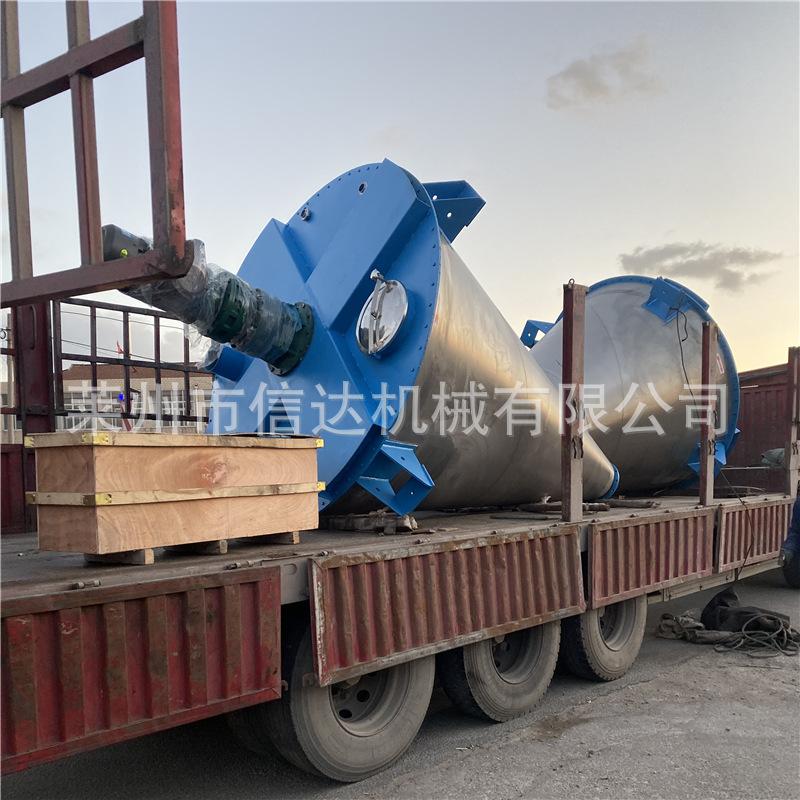

El mezclador cónico de doble espiral es un mezclador de contenedor fijo. La máquina se compone principalmente de un sistema de transmisión, dos tornillos inclinados, un brazo giratorio, un cilindro, una válvula de descarga, etc. Los dos tornillos de trabajo son paralelos a la barra colectora del cilindro cónico, están distribuidos simétricamente a ambos lados de la línea cónica, se intersectan en el fondo del cono y están conectados a la barra de unión central. Las partes superiores de los dos tornillos están conectadas a los brazos transversales que se extienden desde el centro hacia ambos lados, formando una estructura de triángulo invertido mecánicamente simétrica y equilibrada, incluyendo:

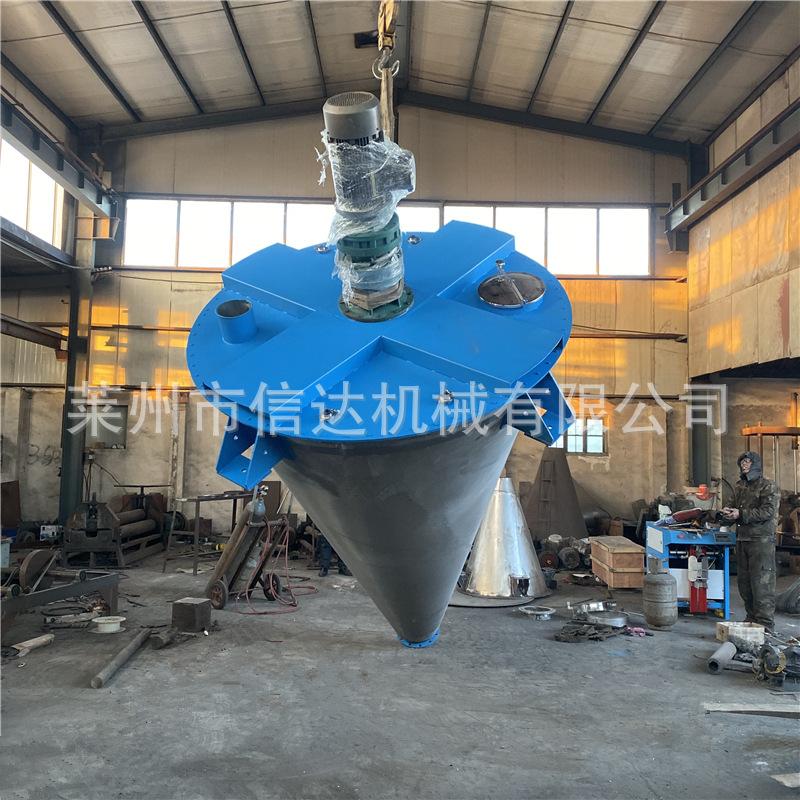

(1) Sistema de transmisión: Existe la autorrotación del eje espiral y su revolución a lo largo de la pared del cilindro con el brazo giratorio. La revolución y la autorrotación son impulsadas por separado. Ambas partes utilizan un reductor cicloidal de alta relación de velocidad y alta eficiencia, que se distribuye y revierte mediante engranajes cónicos y se transmite a los dos brazos giratorios.

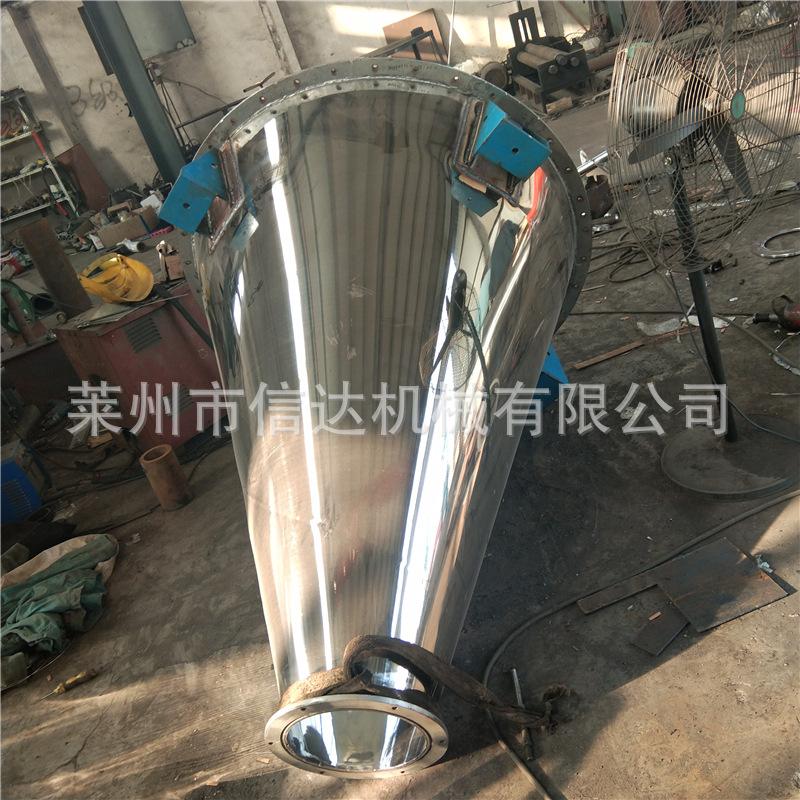

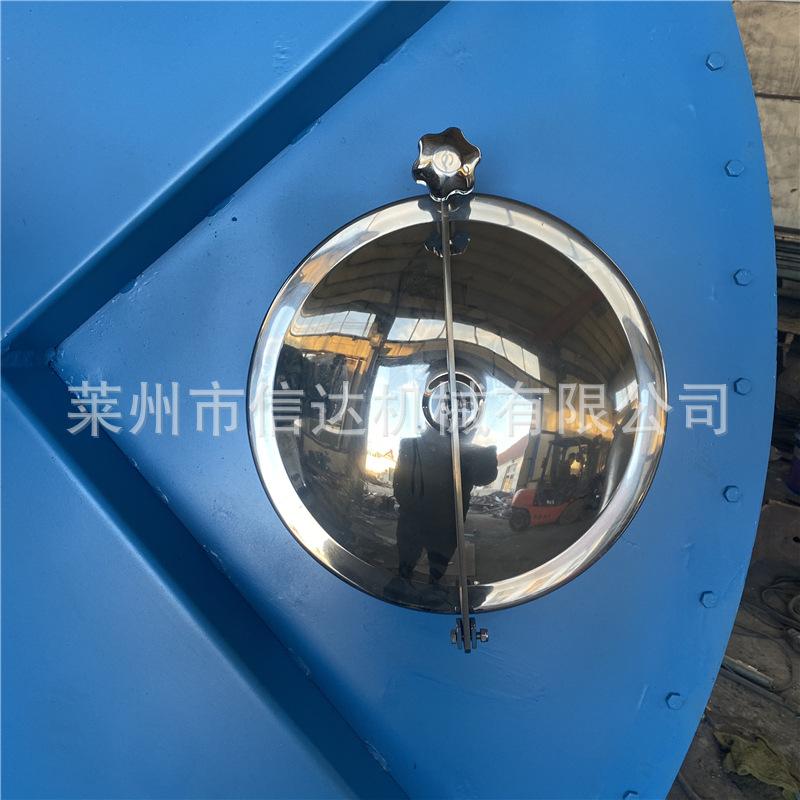

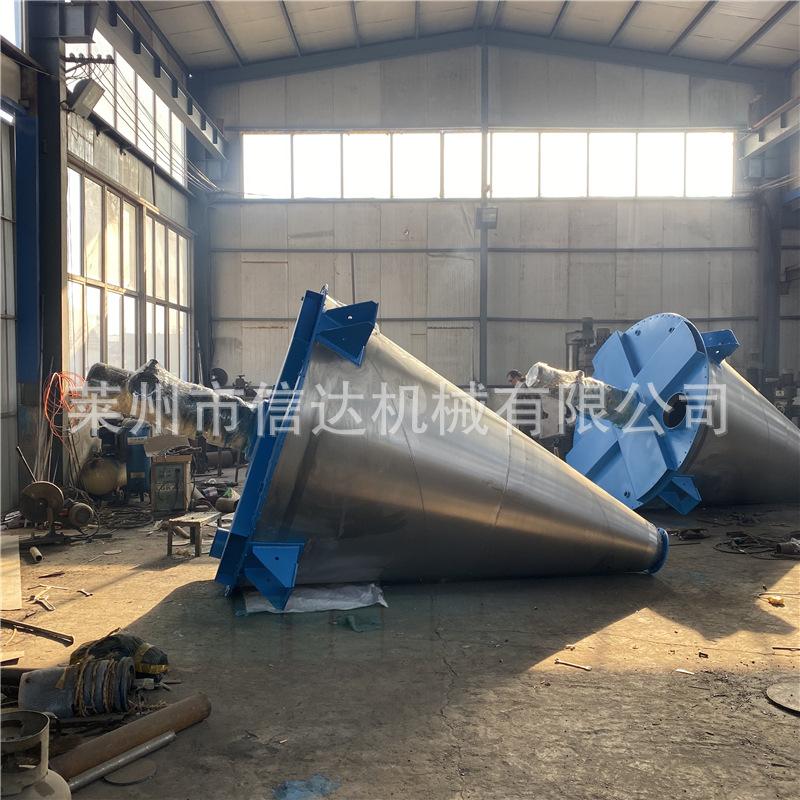

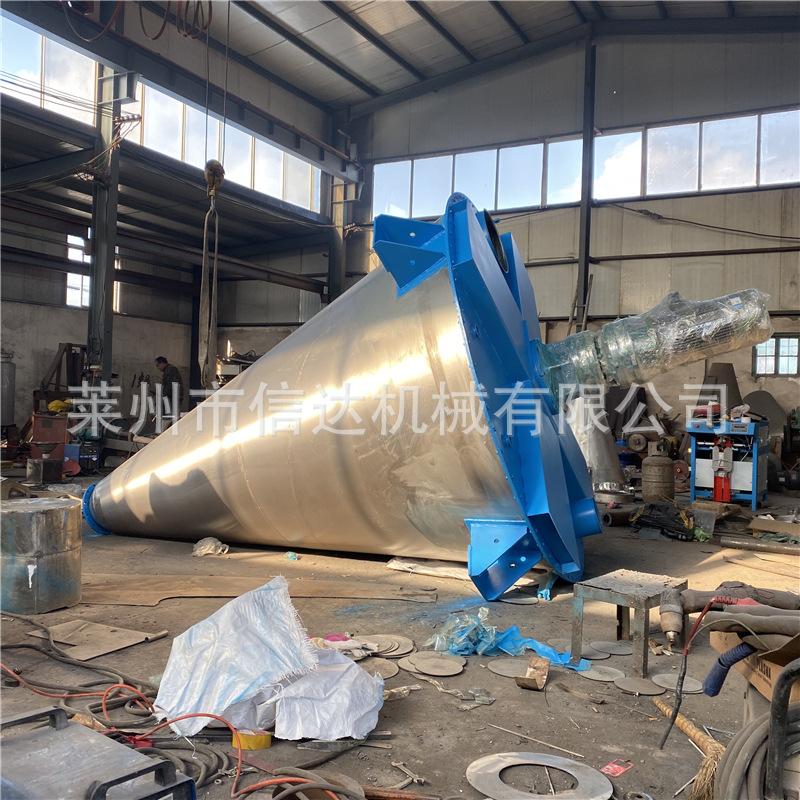

(2) Cilindro: El contenedor de esta máquina tiene forma de cono invertido. Su propósito es asegurar que el material tenga suficiente circulación alterna bajo la acción de elevación del tornillo, por lo que el contenedor debe tener un ángulo de cono apropiado. A través del análisis de datos extranjeros, combinado con la experiencia de diseño, las condiciones de uso y los cálculos del "mezclador cónico de espiral simple" de nuestro instituto, se determinaron la serie de tamaños básicos, el volumen total, el ángulo de cono y el tamaño del contenedor. altura y otros parámetros.

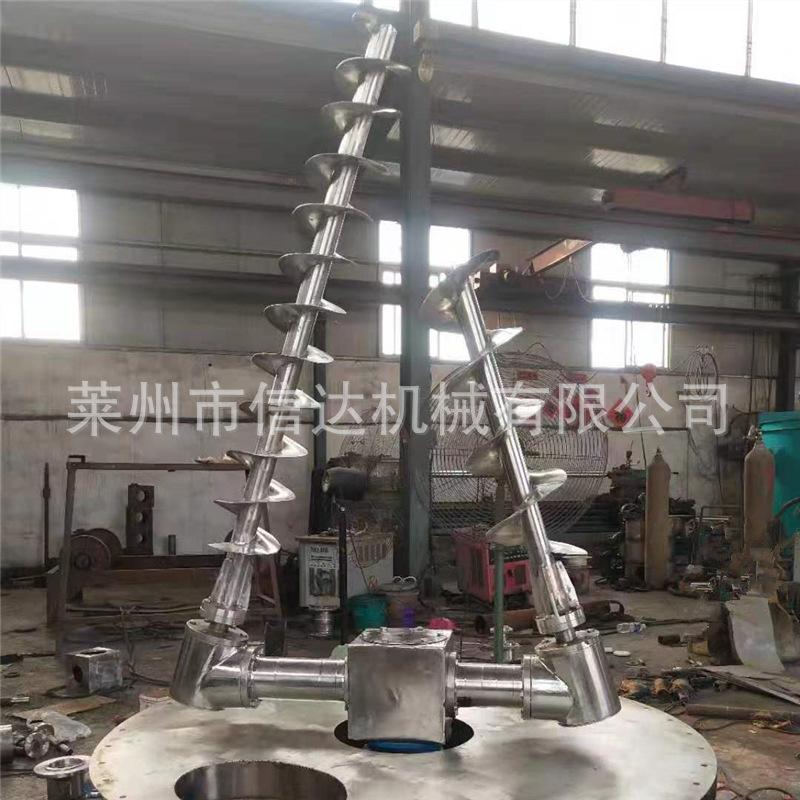

(3) Brazo giratorio, varilla central y espiralizador: El espiralizador consta de un tornillo y una cuchilla espiral. Es una parte de trabajo directo para mezclar materiales. Para asegurar la rigidez del tornillo, reducir el peso y facilitar la soldadura de las cuchillas espirales, el tornillo está diseñado para usar tubo de acero .20. Las cuchillas espirales están soldadas en dirección a la derecha con un cierto diámetro y paso. El extremo superior del tornillo está conectado al brazo transversal, el extremo inferior está conectado a la varilla central y ambos lados son simétricos. La forma de conexión de este miembro triangular simétrico que soporta fuerza está equilibrada y el estado de fuerza del componente está equilibrado. El extremo inferior del tornillo puede apoyarse en el contenedor mediante la tensión de la varilla central, y no es necesario establecer una estructura de soporte inferior fija en el fondo del equipo.

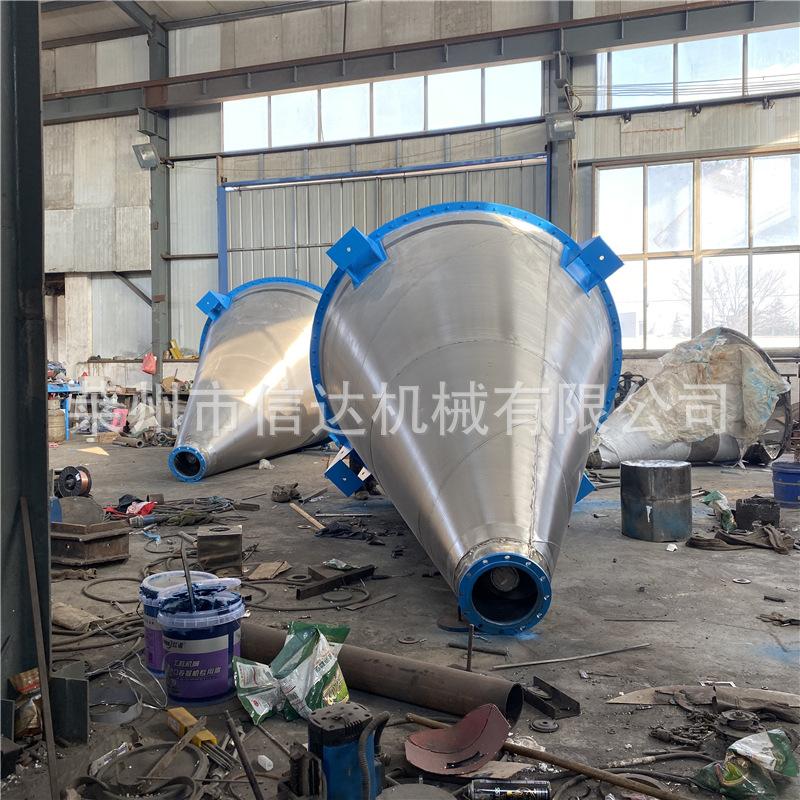

(4) Válvula de descarga: Se elimina el cojinete inferior en la parte inferior del equipo, lo cual es beneficioso para la descarga. Esta máquina está diseñada con una válvula de descarga que consta de dos placas de orificio de ventilador superpuestas. La válvula tiene una estructura simple y no ocupa espacio. El tamaño del orificio de descarga se puede controlar a voluntad. Es fácil de operar. El material se puede descargar completamente y se puede desmontar y lavar fácilmente, por lo que es útil para limpiar y reparar el equipo.
principio de funcionamiento
Las dos espirales asimétricas en el tambor mezclador cónico de la serie DSH giran para elevar el material hacia arriba, y el brazo giratorio gira a baja velocidad; el material fuera de la espiral entra en el perno en diversos grados, logrando así la renovación continua y la difusión del material en todas las direcciones circunferenciales. Las dos corrientes de materiales elevadas a la parte superior luego se fusionan en el cóncavo central para formar un flujo de material descendente, que llena el vacío en el fondo, formando así un triple efecto de mezcla por circulación convectiva; el mezclador espiral cónico estándar tiene dos espirales agitadoras. , en aplicaciones reales, se pueden utilizar espirales simples (una espiral larga), dobles (una o dos espirales asimétricas cada una larga y corta), o triples (dos cortas y una larga dispuestas simétricamente) según el tamaño del equipo; en teoría, cuantas más espirales agitadoras, mejor será la mezcla El mejor el efecto; el equipo generalmente adopta una "válvula de dislocación" en forma de flor de ciruelo, que está estrechamente conectada con el fondo de la espiral larga para reducir el ángulo muerto de mezcla. La forma de accionamiento es manual o neumática; según las necesidades del usuario, también se pueden instalar válvulas de mariposa, válvulas de bola y válvulas rotatorias. Descargador de forma, descarga lateral, etc.
Parámetros técnicos
modelo | DSH-0.3 | DSH-0.5 | DSH- 1 | DSH-1.5 | DSH- 2 | DSH- 3 | DSH- 4 | DSH- 6 | DSH- 8 | DSH- 10 | Observación | |
Volumen total m3 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 6 | 8 | 10 | específico | |
factor de carga | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | volumen | |
Producción (t/h) | 0.3-1 | 0,5-1,5 | 2-2.5 | 2-4 | 2.5-5 | 3.5-8 | 5-10 | 7.5-15 | 10-12 | 12-25 | Poder | |
Potencia total (kW) | A | 3.55 | 3.55 | 4.55 | 4.75 | 6.05 | 8.05 | 12.5 | 16.5 | 20 | 20 | diseño |
B | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 |
|
Tamaño de partícula del material (malla) | 20-450 | |||||||||||
Uniformidad de mezcla | Desviación relativa <1.5% | |||||||||||
Revolución | 2 | |||||||||||
rotación | A | 143 | 57 | 70 | ||||||||
B | 143 | 57 |
| |||||||||
Diámetro máximo (mm) | 930 | 1130 | 1500 | 1633 | 1830 | 2040 | 2250 | 2548 | 2780 | 3018 | 3204 | |
Peso (kg) | 550 | 600 | 1200 | 1350 | 1500 | 2300 | 2520 | 3160 | 3600 | 3950 | 4150 | |
Total
