Wuxi Shanghai y otras bombas hidráulicas de aceite dúplex YB1-63/12 bomba de paletas YB1-63/16 venta al por mayor de fábrica
110 días
$168.131 pedido mín (19 uds)
Proveedor 4.5
Variaciones
YB1-63/12
YB1-63/16
Productos similares a un precio más bajo
Especificaciones del producto
Marca
Wuxi, Shanghai, Zhejiang, Guangdong and other producing areas
Usar
Pressure Test pump
Modo de conducción
Electric
Peso
33
Presupuesto
YB1-63/12, YB1-63/16
Posición del eje de la bomba
Center
Categoría de producto
Pump
Marca
Wuxi, Shanghai, Zhejiang, Guangdong and other producing areas
Usar
Pressure Test pump
Modo de conducción
Electric
Peso
33
Presupuesto
YB1-63/12, YB1-63/16
Posición del eje de la bomba
Center
Categoría de producto
Pump
Marca
Wuxi, Shanghai, Zhejiang, Guangdong and other producing areas
Usar
Pressure Test pump
Modo de conducción
Electric
Peso
33
Presupuesto
YB1-63/12, YB1-63/16
Posición del eje de la bomba
Center
Categoría de producto
Pump

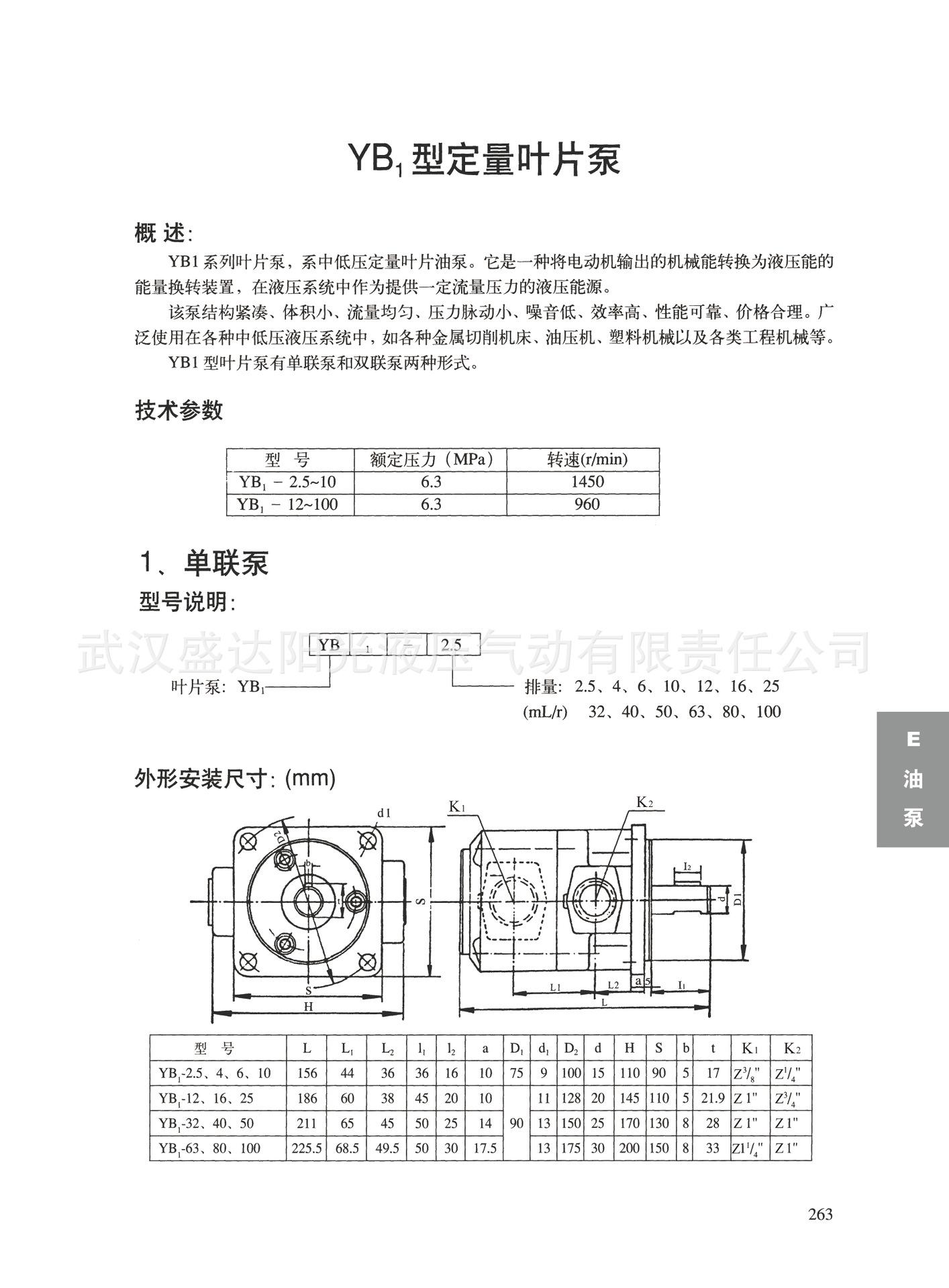

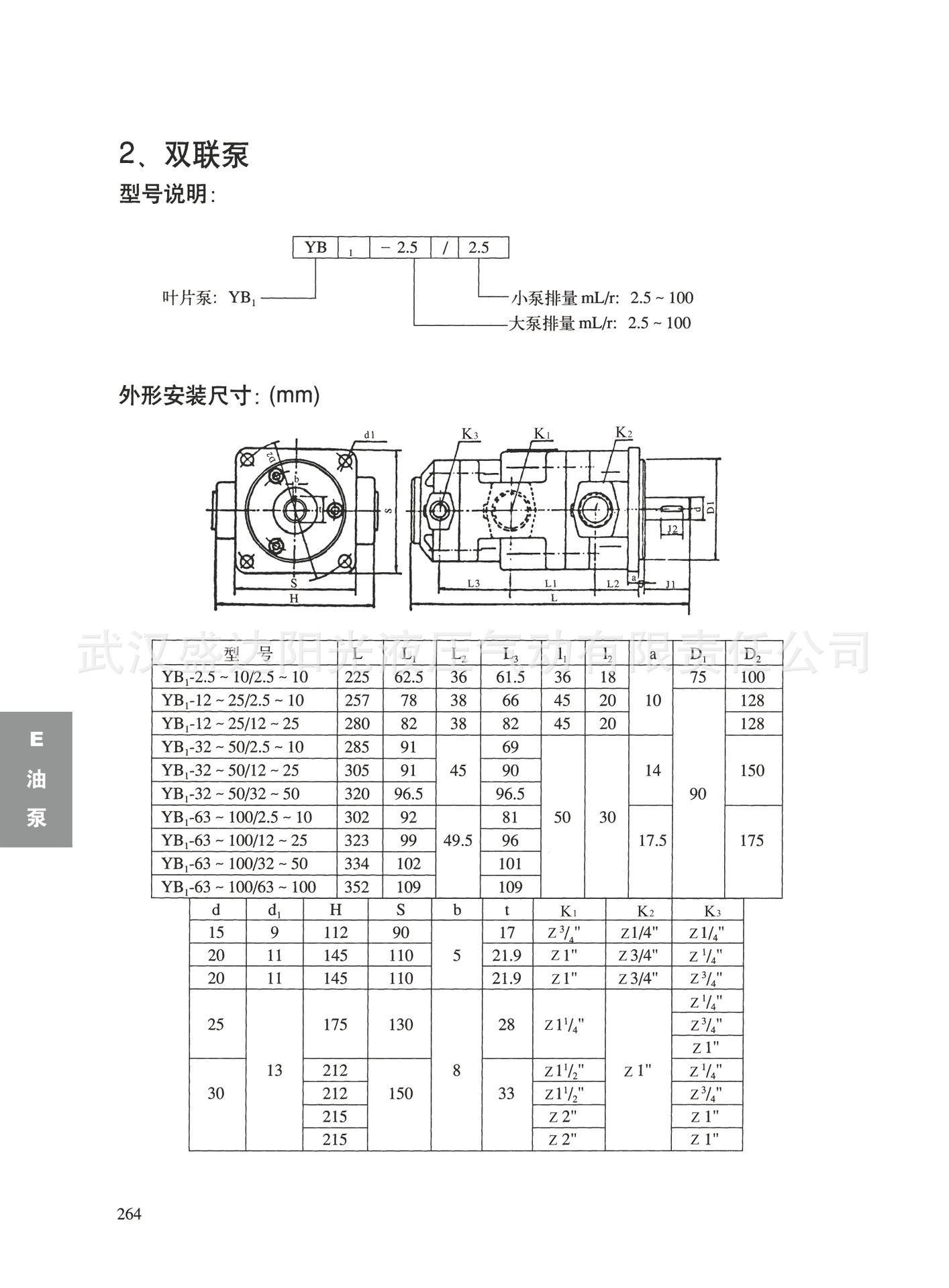

Detalles del producto
El texto en las imágenes se puede traducir
|
|||||||||||||||||||||||||||||||||||||||
Principio de funcionamiento de la bomba de paletas
Cuando el rotor de la bomba de paletas gira, las puntas de los álabes están cerca del estator bajo la acción de la fuerza centrífuga y la presión del aceite.en la superficie interior. De esta manera, el volumen de trabajo formado por las dos paletas y las superficies interiores del rotor y del estator primero absorbe aceite de pequeño a grande y luego descarga aceite de grande a pequeño. Cuando las paletas giran una vez, completan una absorción de aceite y una descarga de aceite.
1. Principio de funcionamiento de la bomba de paletas de simple efecto
La bomba está compuesta por el rotor 1, el estator 2, las paletas 3, la placa distribuidora de aceite y la tapa final. La superficie interior del estator es un taladro cilíndrico. Existe excentricidad entre el rotor y el estator. Las paletas pueden deslizarse flexiblemente en las ranuras del rotor. Bajo la acción de la fuerza centrífuga cuando el rotor gira y el aceite a presión que fluye hacia la raíz de las paletas, la parte superior de las paletas está cerca de la superficie interior del estator, por lo que las dos paletas adyacentes, la placa distribuidora de aceite, el estator y el rotor forman cada cámara de trabajo sellada. Cuando el rotor gira en sentido contrario a las agujas del reloj, las paletas en el lado derecho de la figura se extienden hacia afuera y el volumen de la cámara de trabajo sellada aumenta gradualmente, creando un vacío, y luego el aceite se succiona a través del puerto de succión de aceite 6 y la ventana superior de la placa distribuidora de aceite 5. Y en el lado izquierdo de la figura. Las paletas se retraen hacia adentro y el volumen de la cavidad de sellado disminuye gradualmente. El aceite en la cavidad de sellado se expulsa a través de la otra ventana de la placa distribuidora de aceite y el puerto de presión de aceite 1 y se envía al sistema. Este tipo de bomba succiona aceite y presuriza aceite una vez en cada rotación del rotor, por lo que se llama bomba de simple efecto. El rotor está sujeto a una fuerza hidráulica radial desequilibrada, por lo que también se llama bomba desequilibrada y su carga en los cojinetes es relativamente grande. Cambiar la excentricidad entre el estator y el rotor puede cambiar el desplazamiento de la bomba, por lo que este tipo de bomba es una bomba de desplazamiento variable.
2. Principio de funcionamiento de la bomba de paletas de doble efecto
Similar a la bomba de paletas de simple efecto, la única diferencia es que la superficie del estator se compone de ocho partes: dos arcos de radio largo, dos arcos de radio corto y cuatro curvas de transición, y el estator y el rotor son concéntricos.En el caso de rotación en sentido horario, el volumen de la cámara de trabajo sellada aumenta gradualmente en las esquinas superior izquierda e inferior derecha, que corresponden a las áreas de succión de aceite, y disminuye gradualmente en las esquinas inferior izquierda y superior derecha, que corresponden a las áreas de presión de aceite; existe un área de sellado de aceite entre las áreas de succión y presión de aceite para separarlas. Por cada rotación del rotor de esta bomba, cada cámara de trabajo sellada completa las acciones de succión y presión de aceite dos veces, por lo que se denomina bomba de paletas de doble efecto. Las dos áreas de succión y presión de aceite de la bomba son radialmente simétricas, y la presión del líquido que actúa sobre el rotor está radialmente equilibrada, por lo que también se denomina bomba de paletas equilibrada.
El caudal instantáneo de la bomba de paletas de doble efecto es pulsante, y la tasa de pulsación es pequeña cuando el número de paletas es un múltiplo de 4. Por esta razón, el número de paletas de una bomba de paletas de doble efecto es generalmente 12 o 16.
