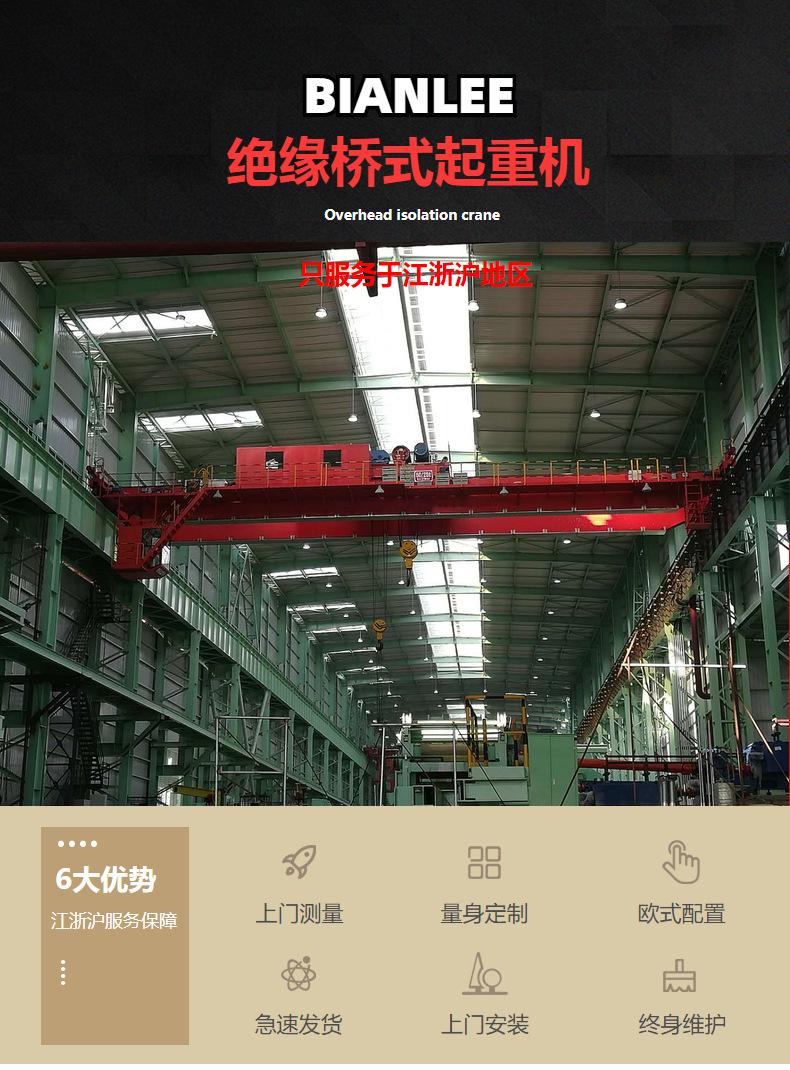

Grúa Puente de Gancho Aislado Tipo QY 5t10 Toneladas Grúa Aislada 20t32T Grúa Monoviga y Dobleviga a Prueba de Explosiones
Variaciones
Productos mejorados:
La grúa de carga aislante se basa en la grúa puente aislante y está equipada con un carro de carga para completar las siguientes operaciones de proceso:
Adición de fluoruro de aluminio a la celda electrolítica;
·Levante la estructura superior y el casco del tanque del tanque electrolítico;
·Extraer aluminio y medirlo;
·Levantamiento del marco de elevación de la barra colectora anódica;
·Otras operaciones de elevación esporádicas en el taller de electrólisis;
Escenas a utilizar:
Se utiliza principalmente en el ambiente de sal fundida a alta temperatura, corriente grande, campo magnético fuerte, polvo y atmósfera de fluoruro de hidrógeno en el taller de electrólisis.
Descripción del Producto:

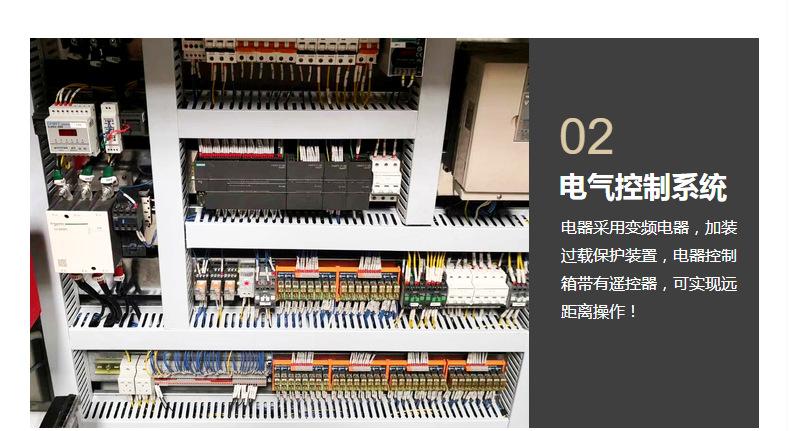

La grúa de carga aislante está compuesta por un puente, un mecanismo de traslación del carro, un carro portaherramientas, un carro de descarga de aluminio, un carro de carga, un sistema de control eléctrico, un compresor de aire y un sistema de control neumático, una estación hidráulica y un sistema de control de aceite.
El puente adopta una estructura de tres vigas y tres carros. La viga principal está pavimentada con rieles para que circulen los carros. Los rieles están dispuestos fuera de vía. El carro elevador y el carro descargador de aluminio circulan sobre el mismo riel, y el carro alimentador circula sobre el riel del otro lado.
El mecanismo de operación del carro adopta 8 ruedas 2 motrices, equipado con un reductor tres en uno montado en eje, y está equipado con ruedas guía horizontales y un carro portaherramientas para levantar artículos generales. El mecanismo de elevación es similar a una grúa puente de gancho, y el mecanismo de operación adopta un accionamiento tres en uno montado en eje.
El carro de aluminio es un mecanismo especial para descargar aluminio y levantar objetos pesados. La estructura es la misma que la del carro de herramientas. Para asegurar que el gancho no oscile, se proporciona un marco guía rígido. El aluminio líquido se pesa con una báscula electrónica, y la pantalla grande puede mostrar la cantidad de absorción de aluminio de una sola ranura, la cantidad acumulada y el peso total. El mecanismo de operación adopta un accionamiento tres en uno montado en eje. El gancho es aislado y antimagnético.
El carro de alimentación está compuesto por mecanismo de traslación, bastidor, silo, dispositivo de elevación de la tubería de descarga, medidor de nivel límite superior e inferior del silo, dispositivo electrónico de medición de nivel de material y válvula de descarga, etc. El mecanismo de traslación adopta transmisión tres en uno montada en eje.

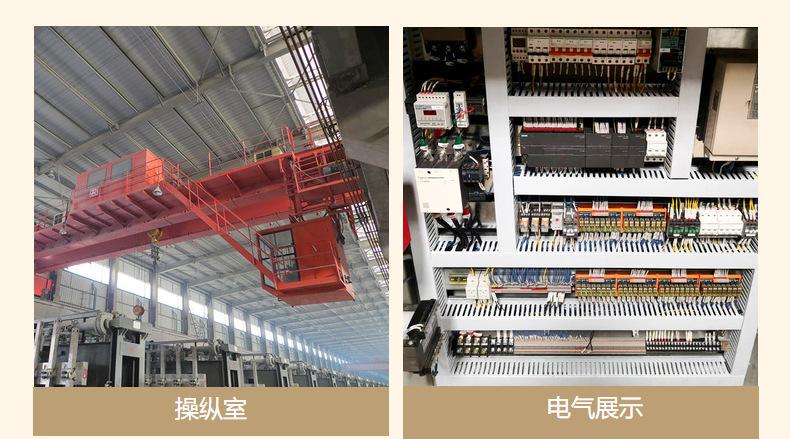

La cabina del conductor y la sala eléctrica están equipadas con acondicionadores de aire industriales de calefacción y refrigeración.
