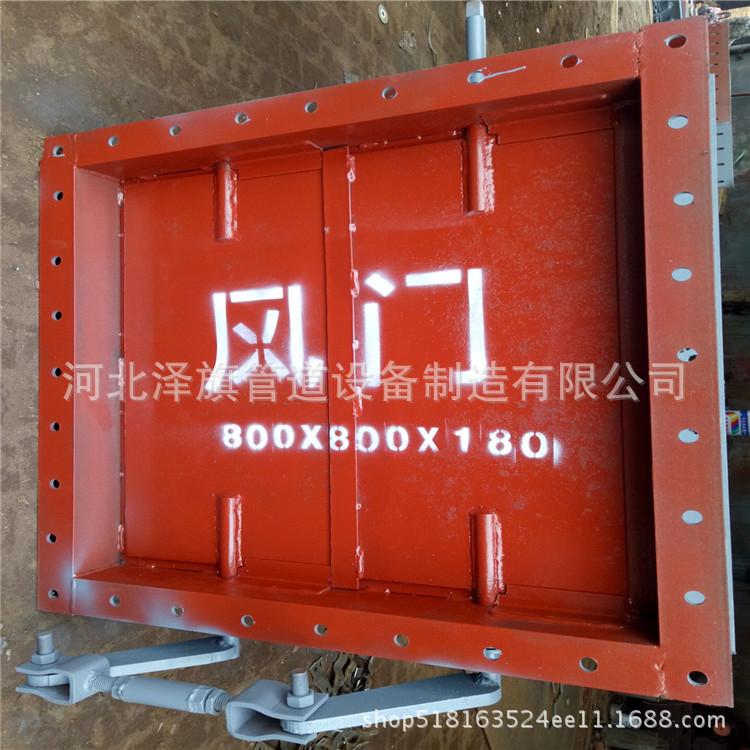

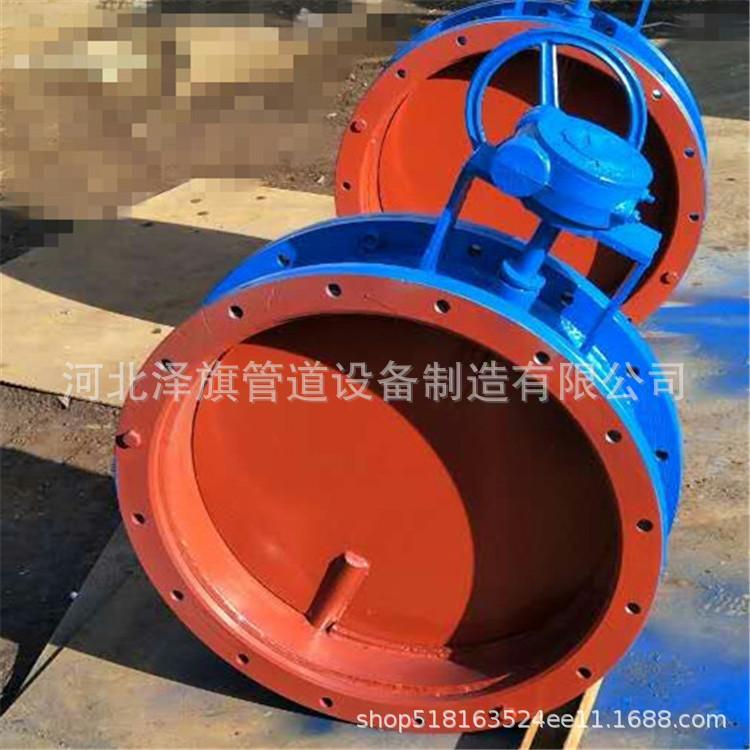

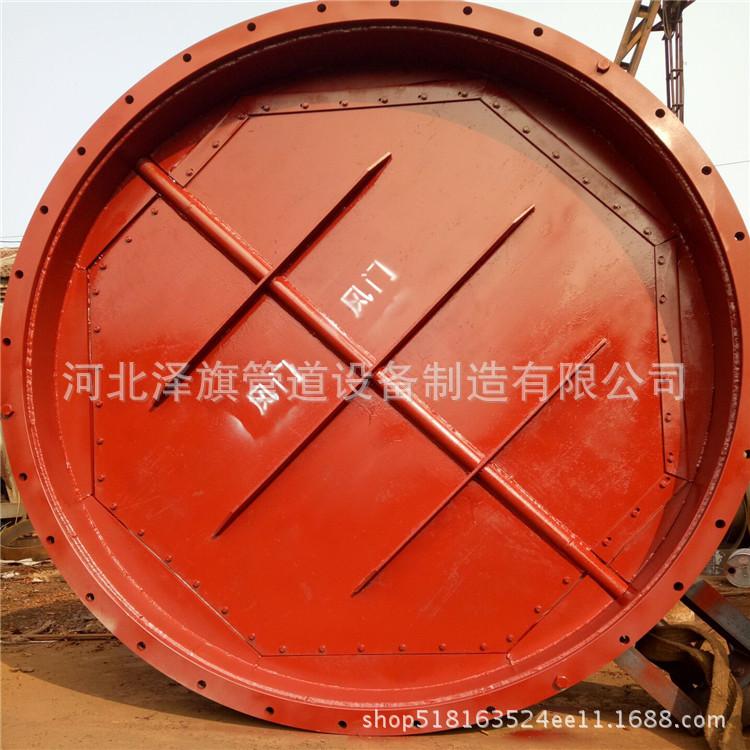

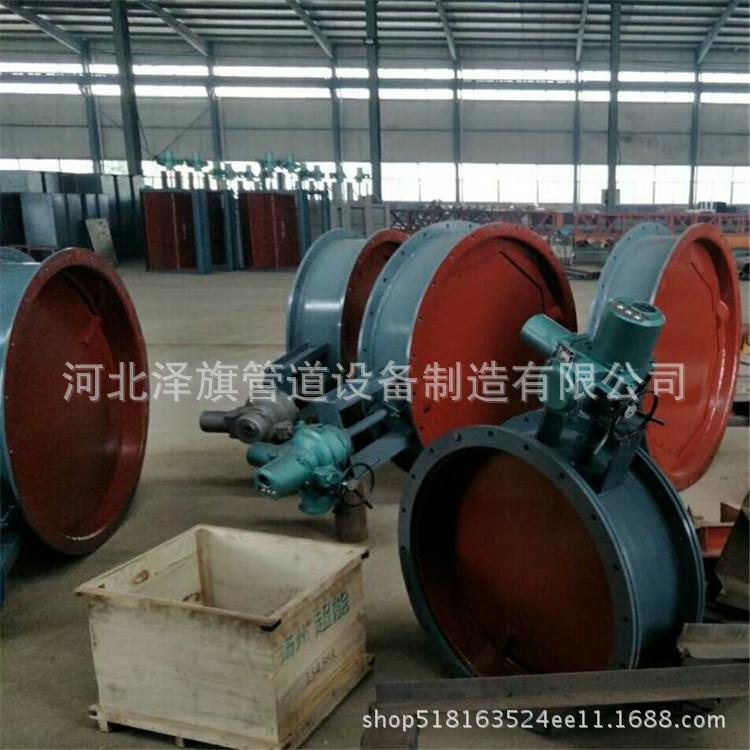

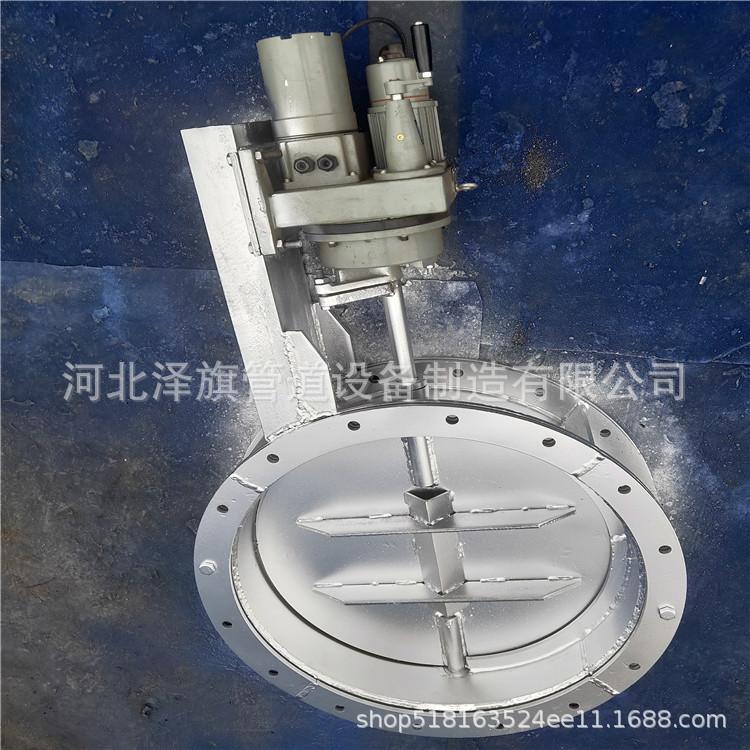

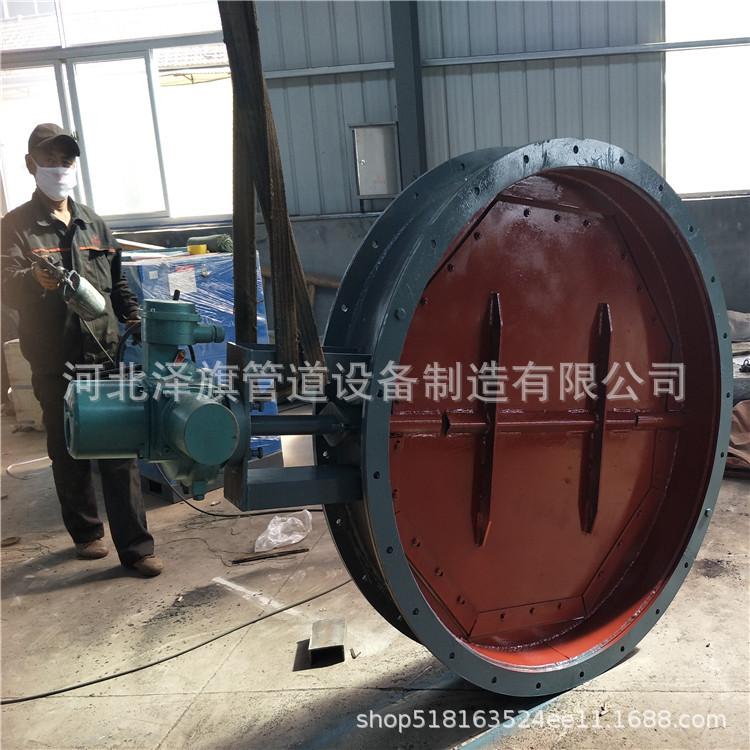

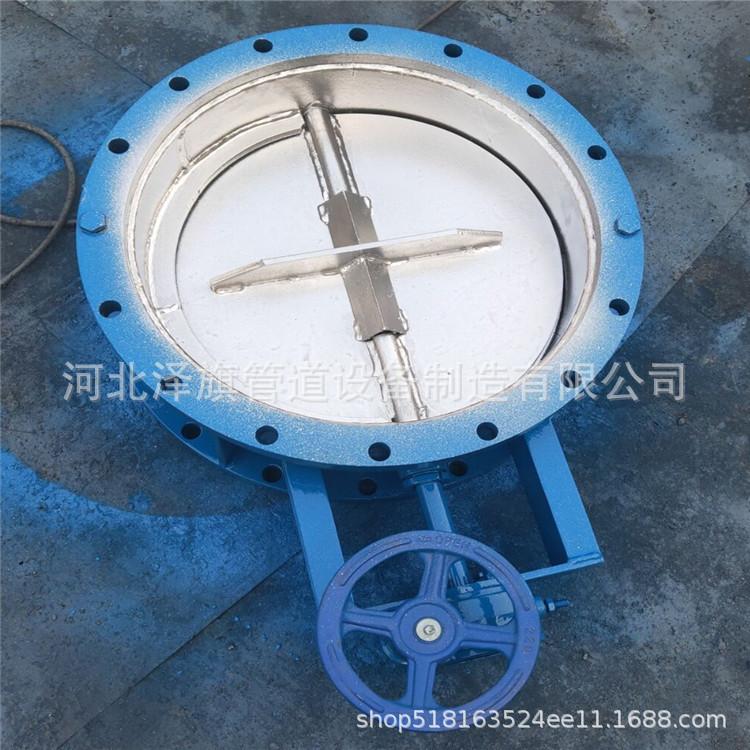

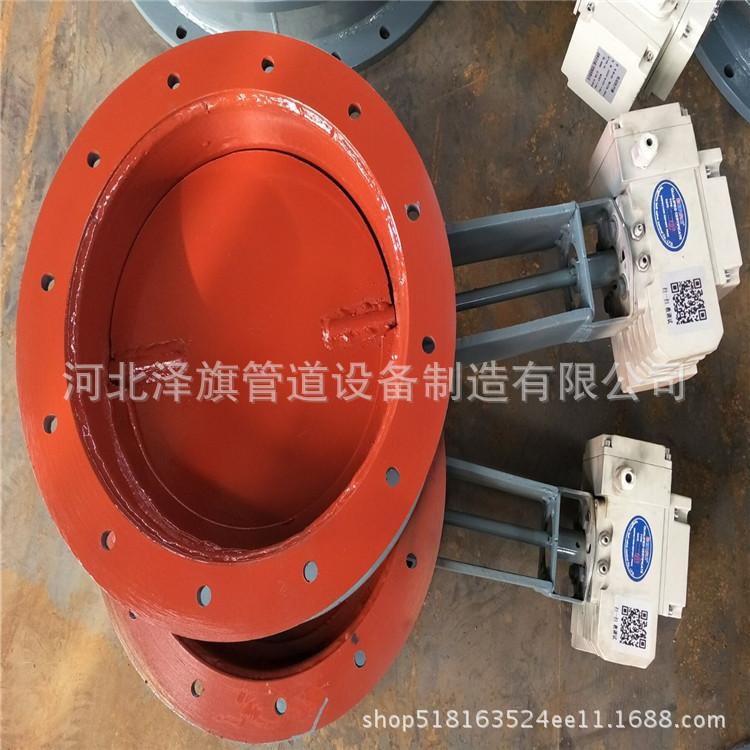

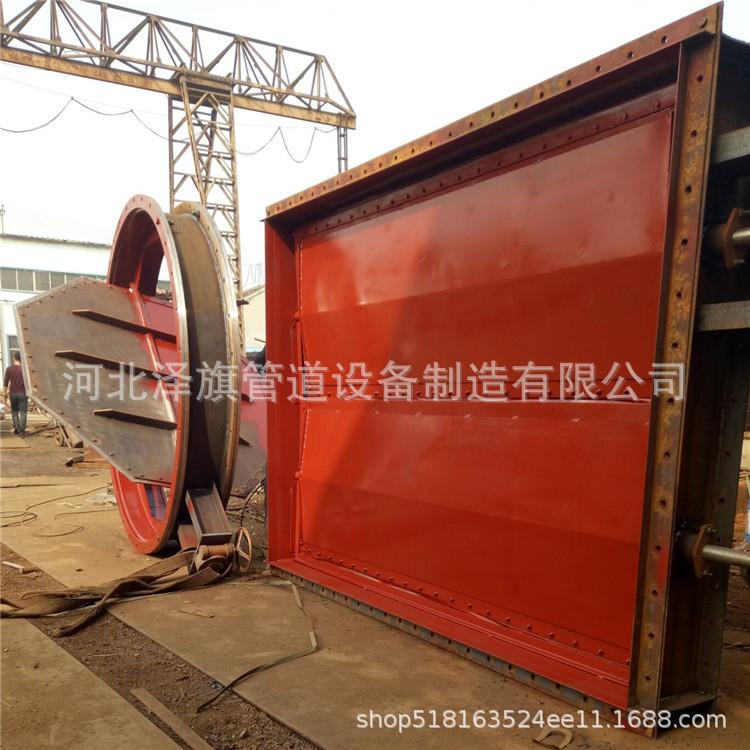

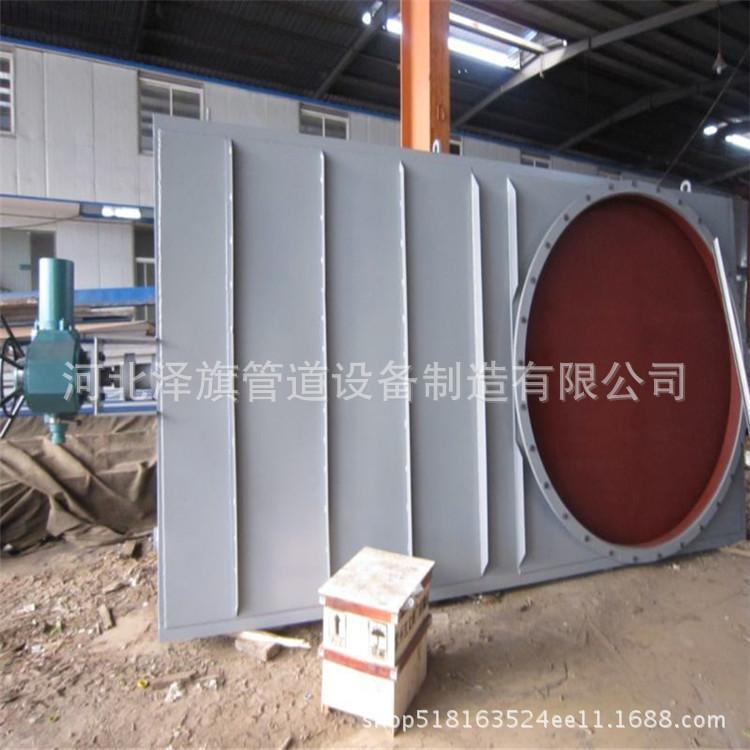

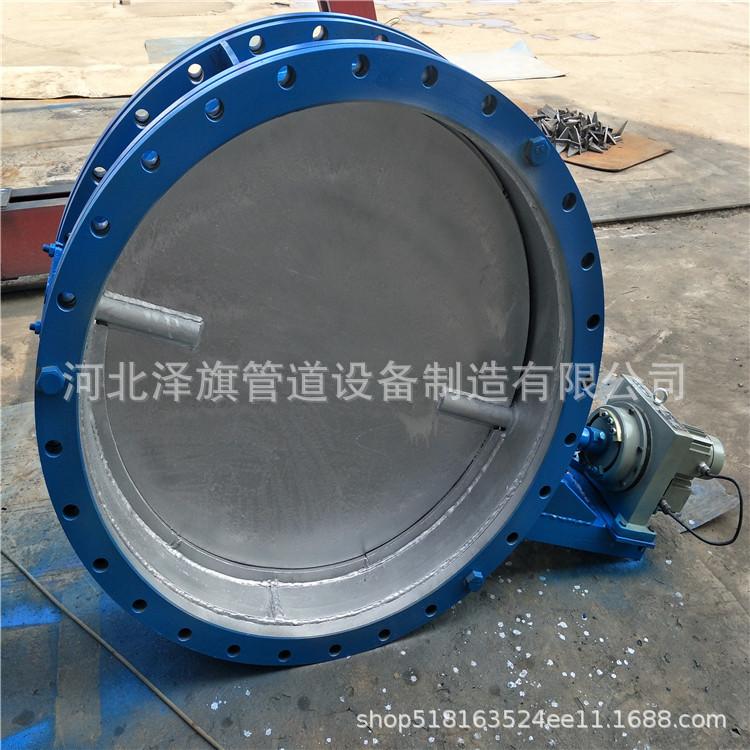

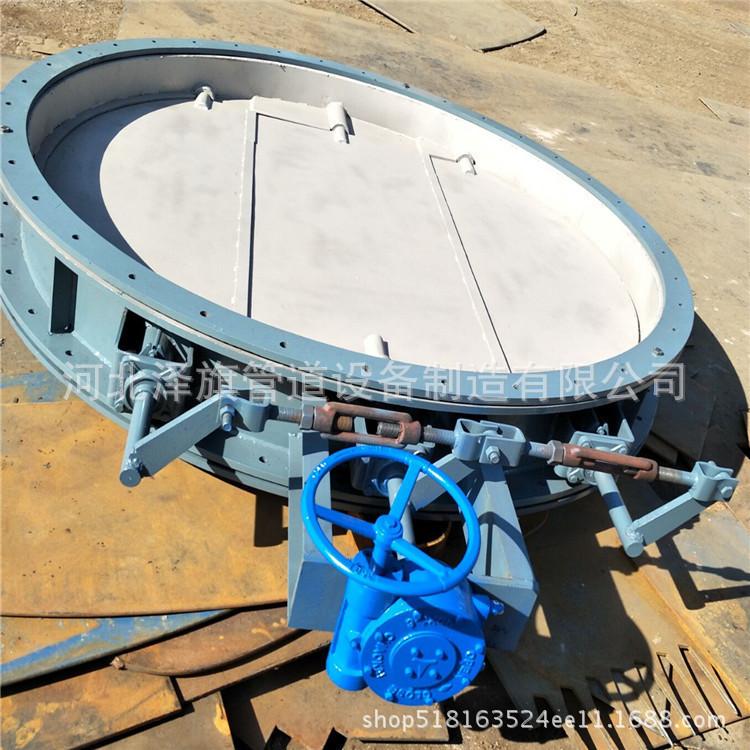

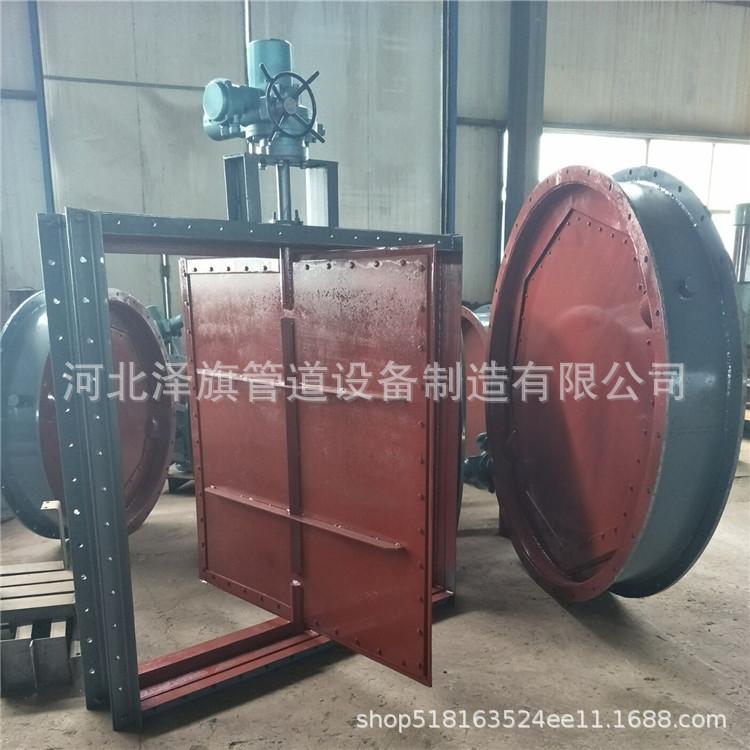

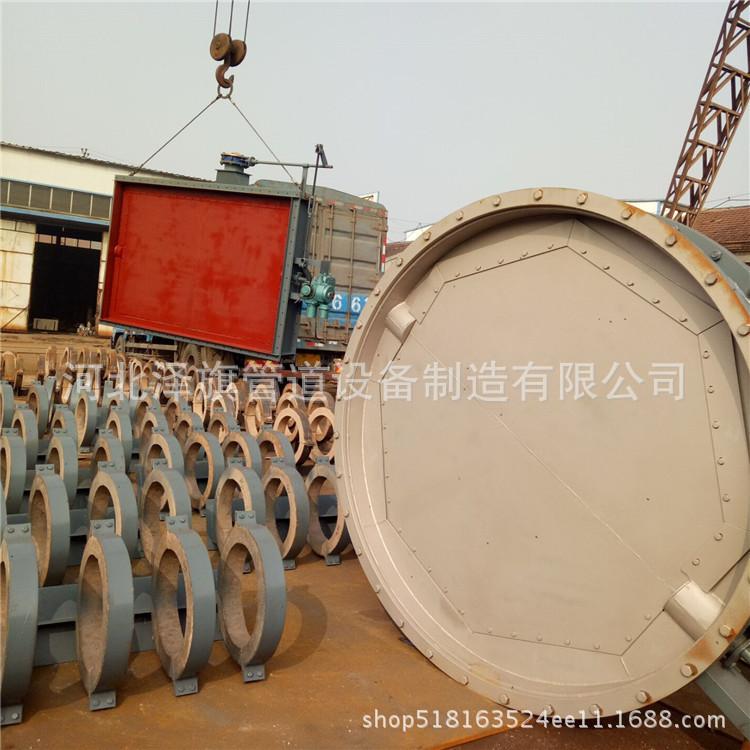

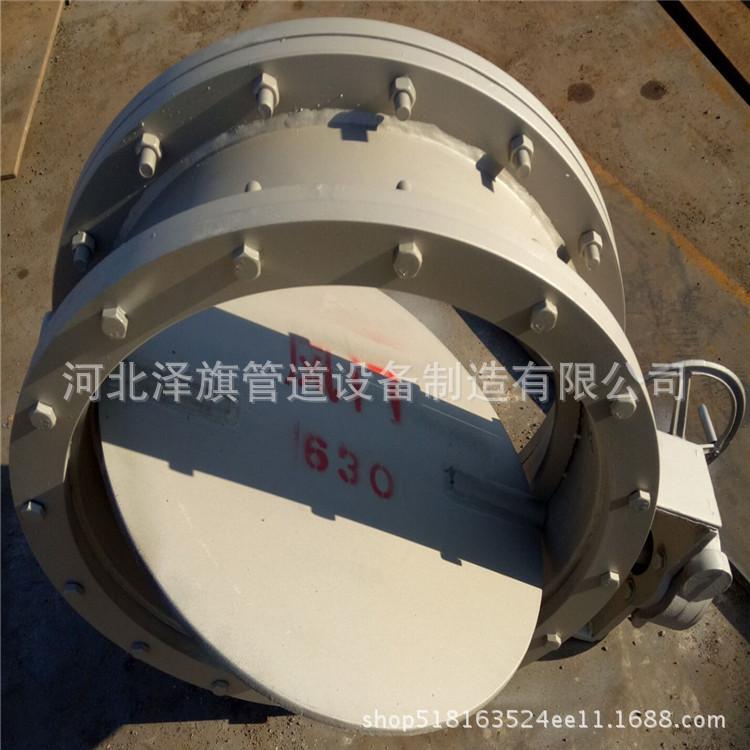

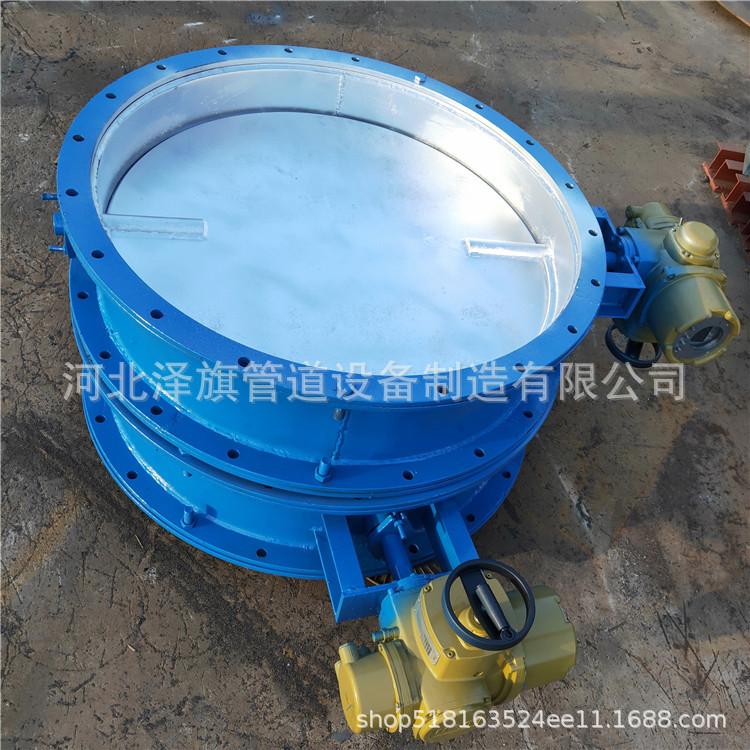

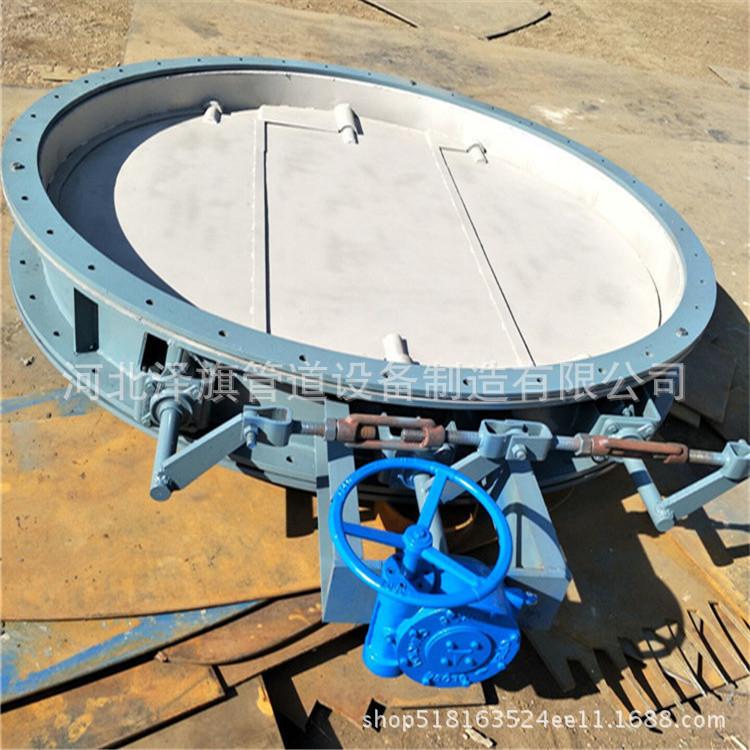

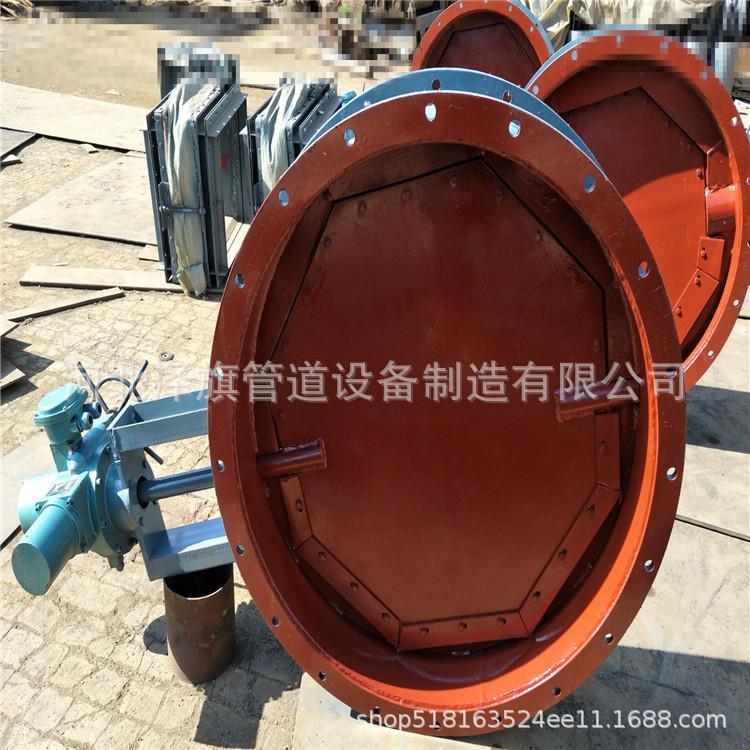

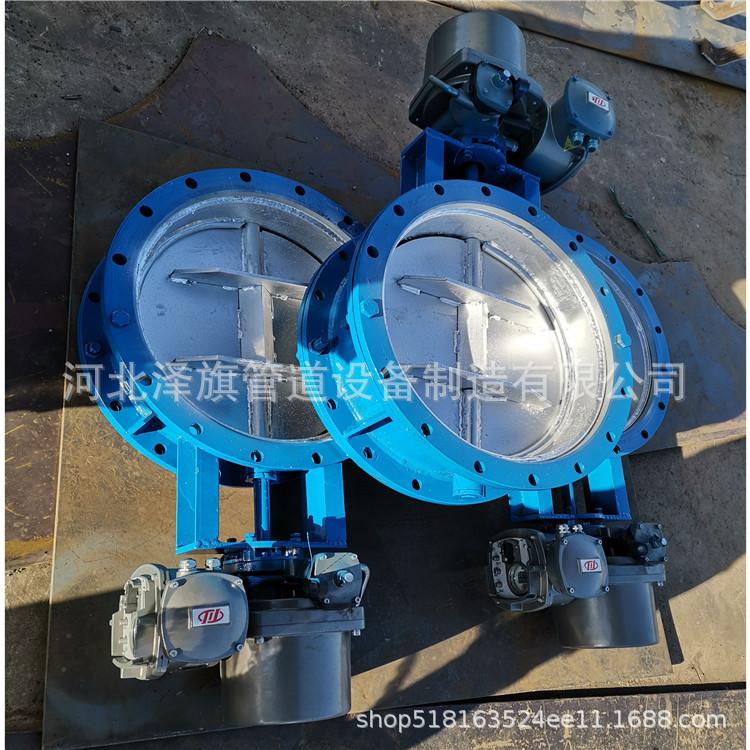

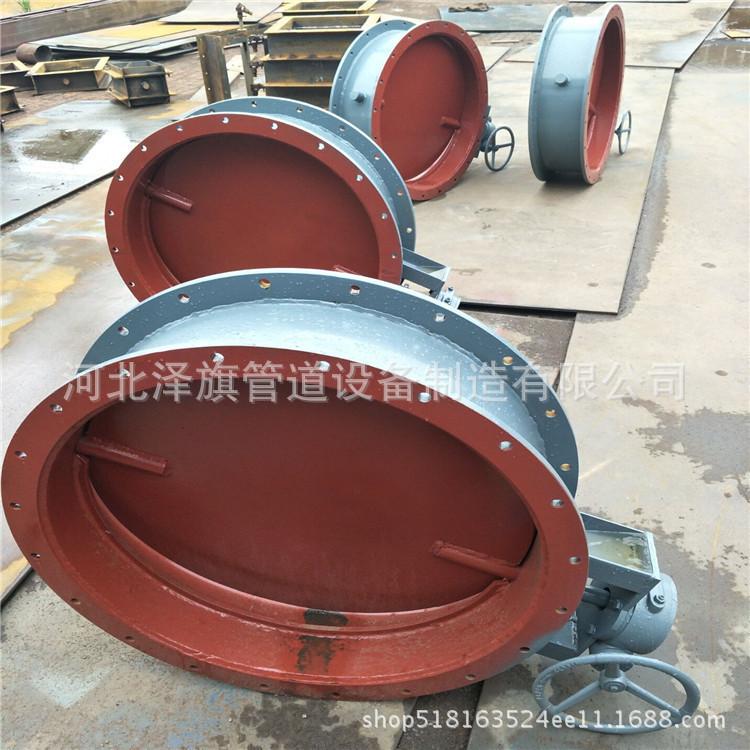

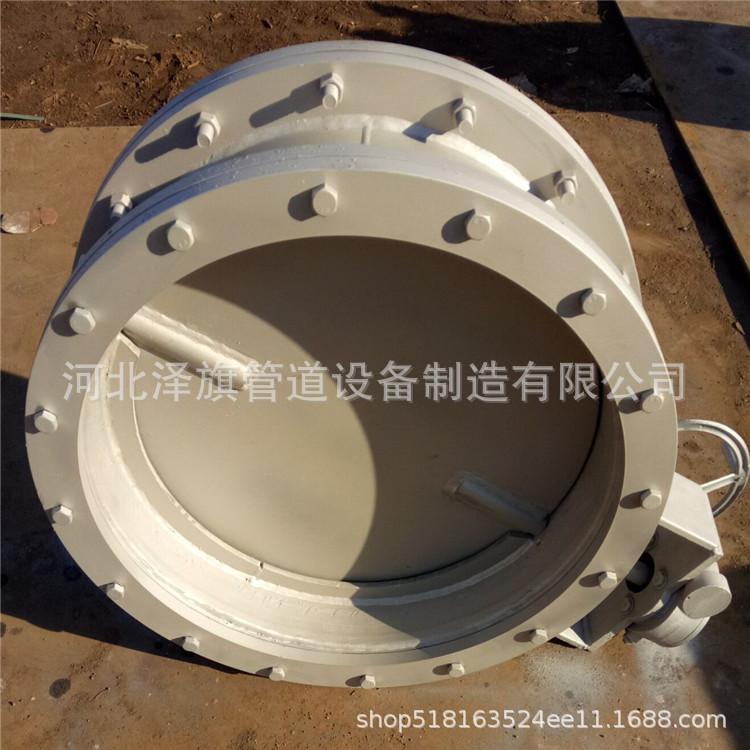

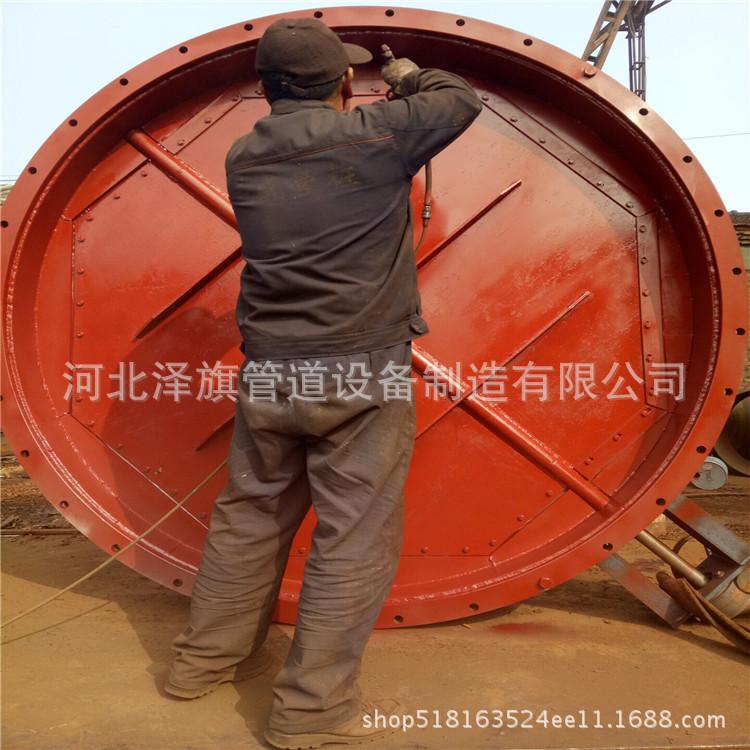

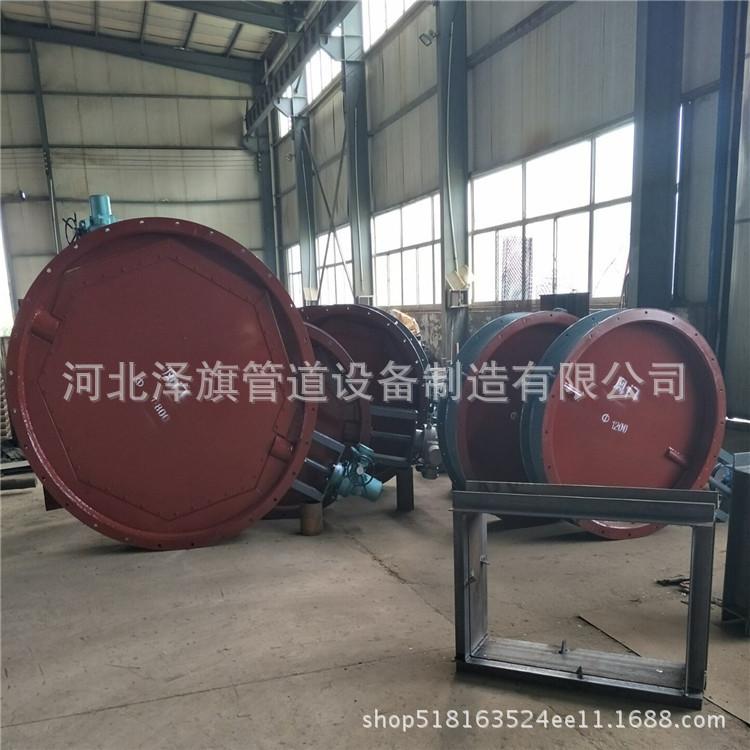

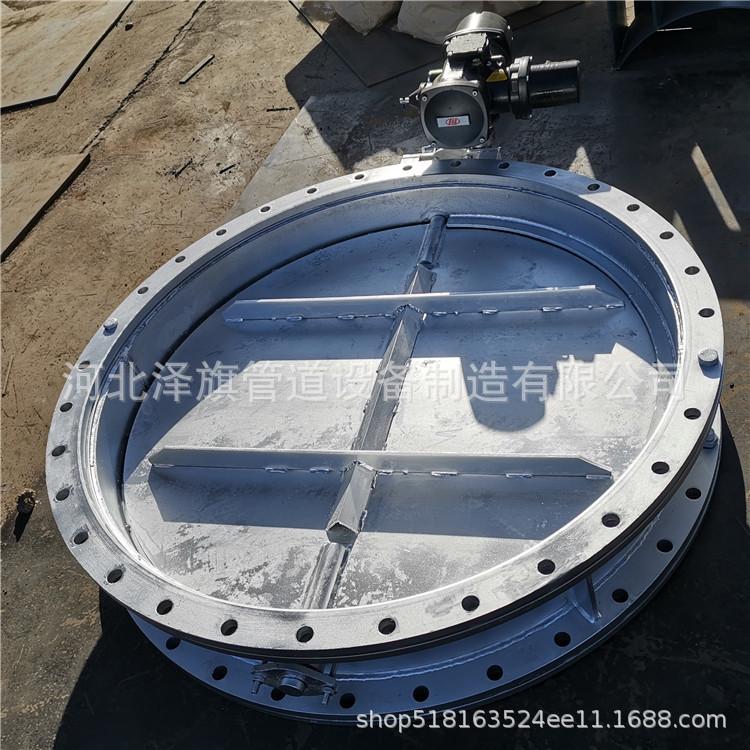

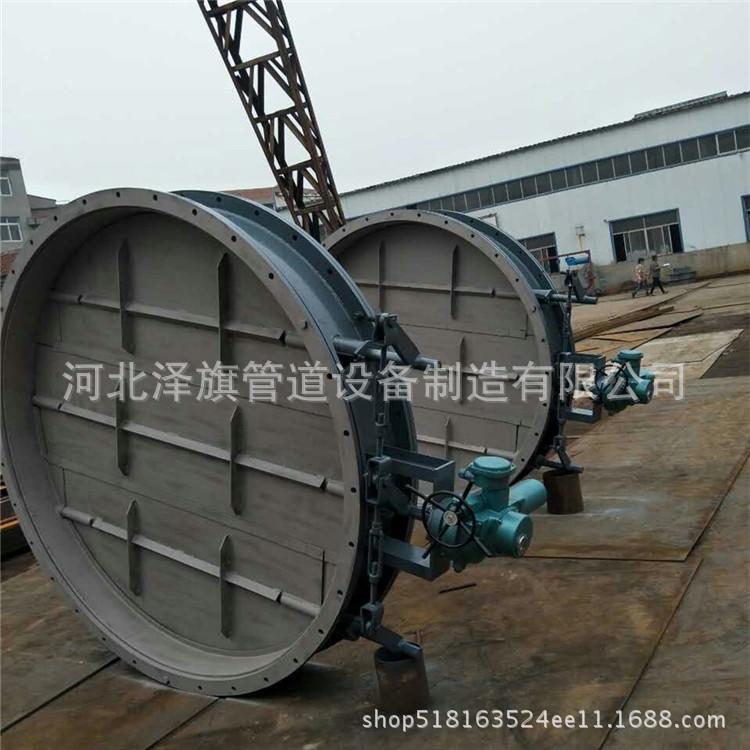

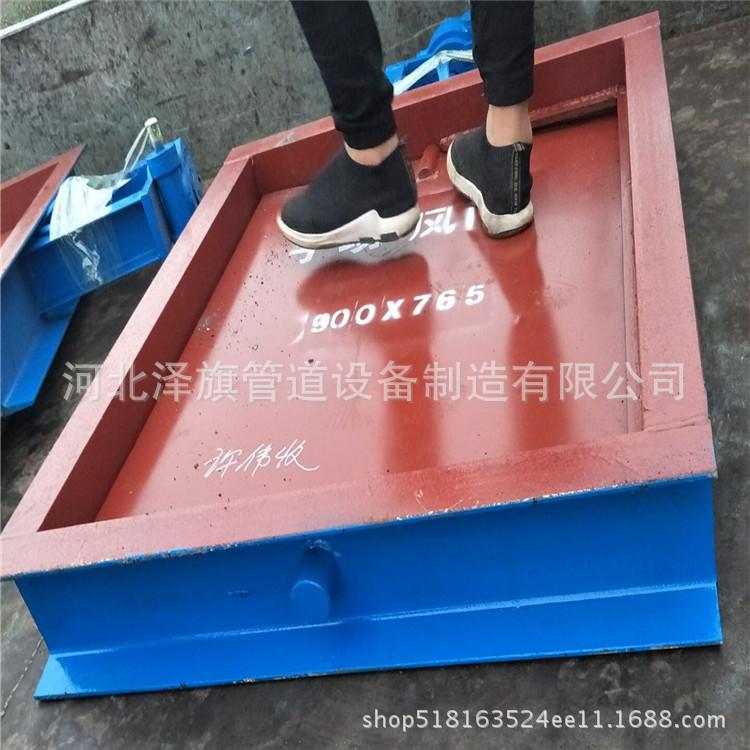

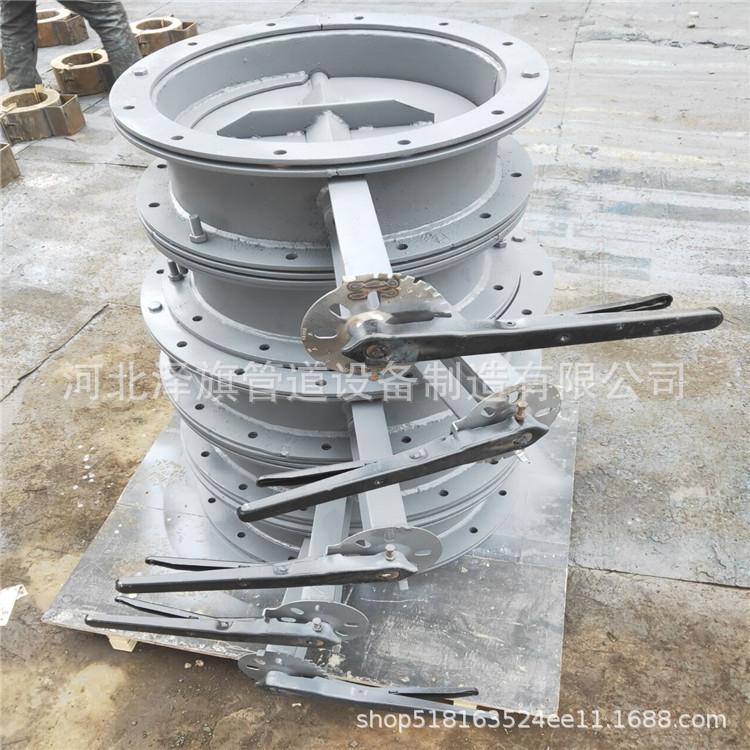

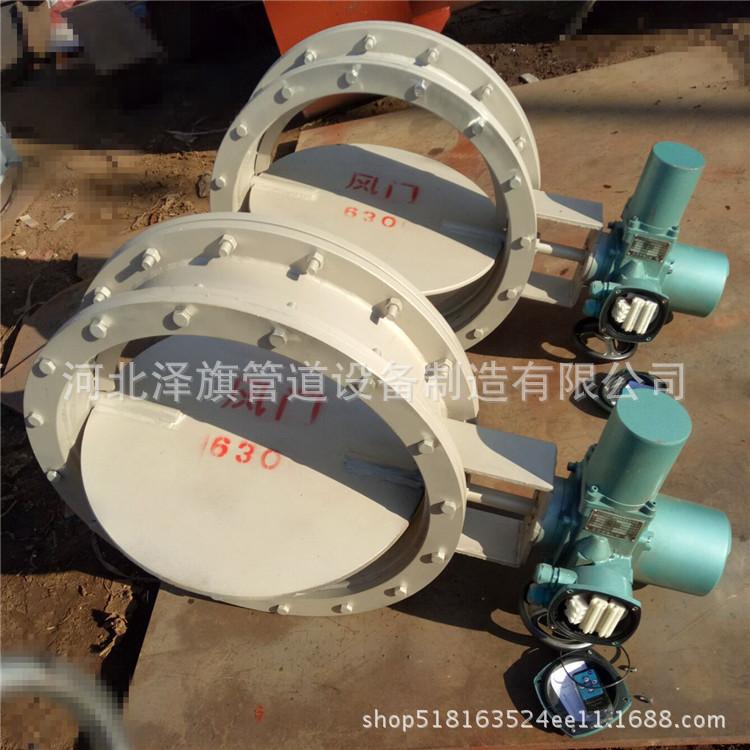

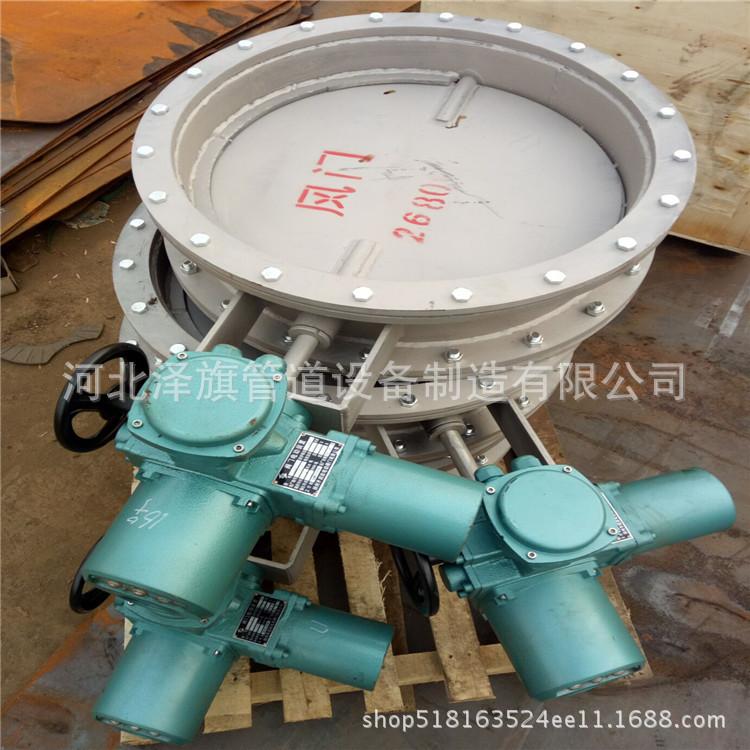

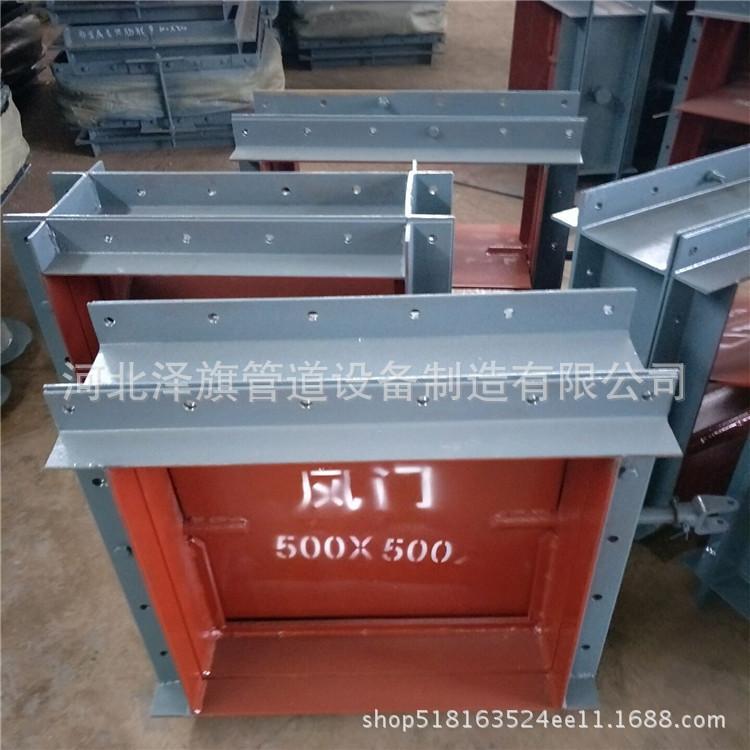

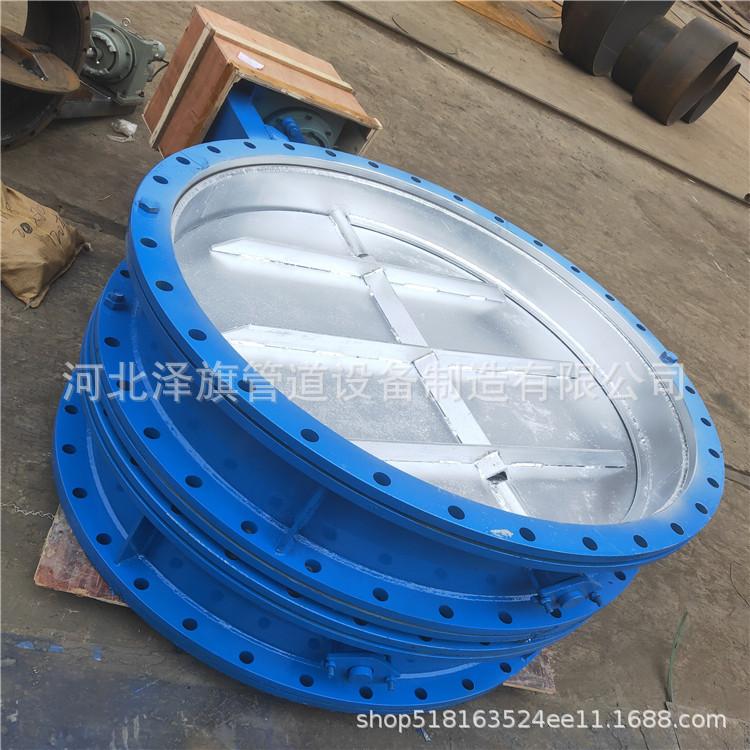

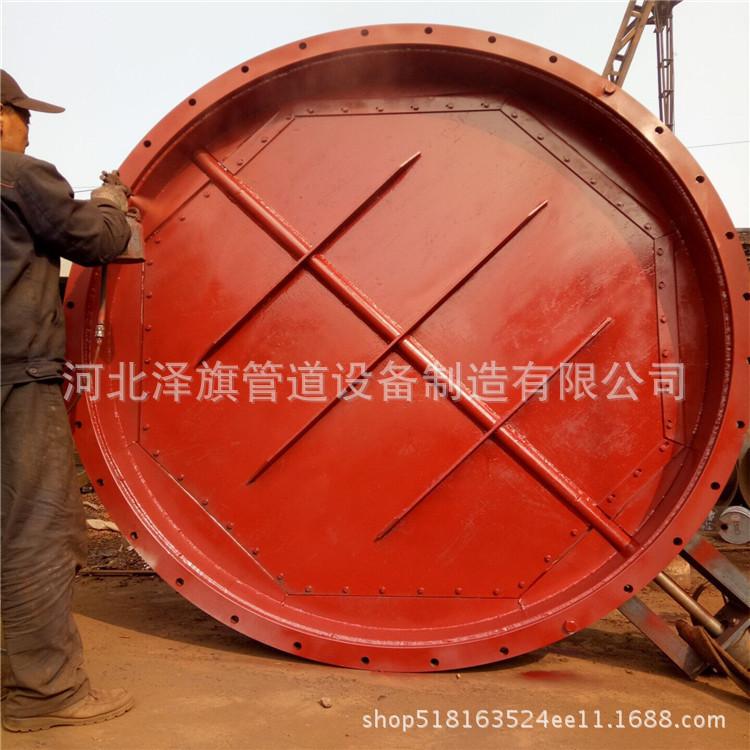

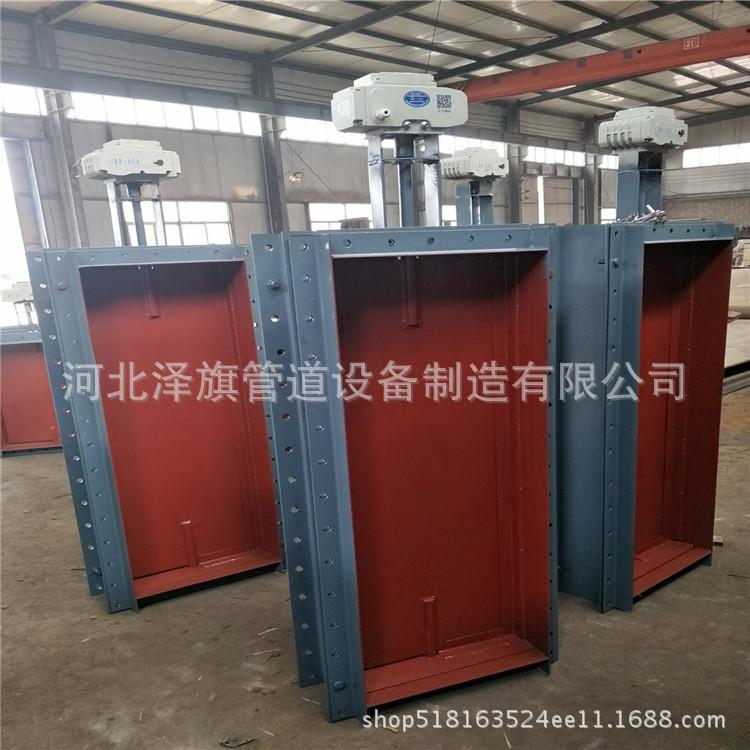

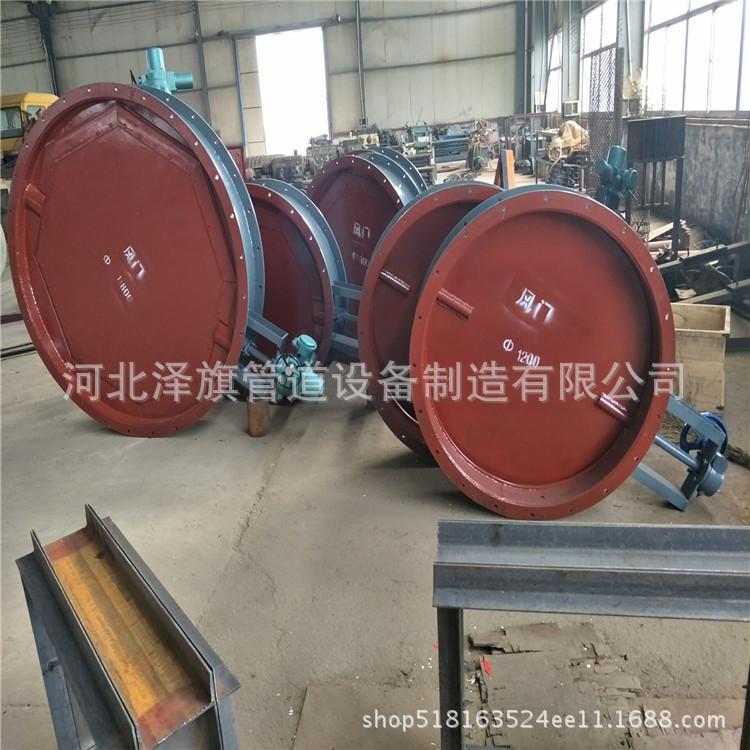

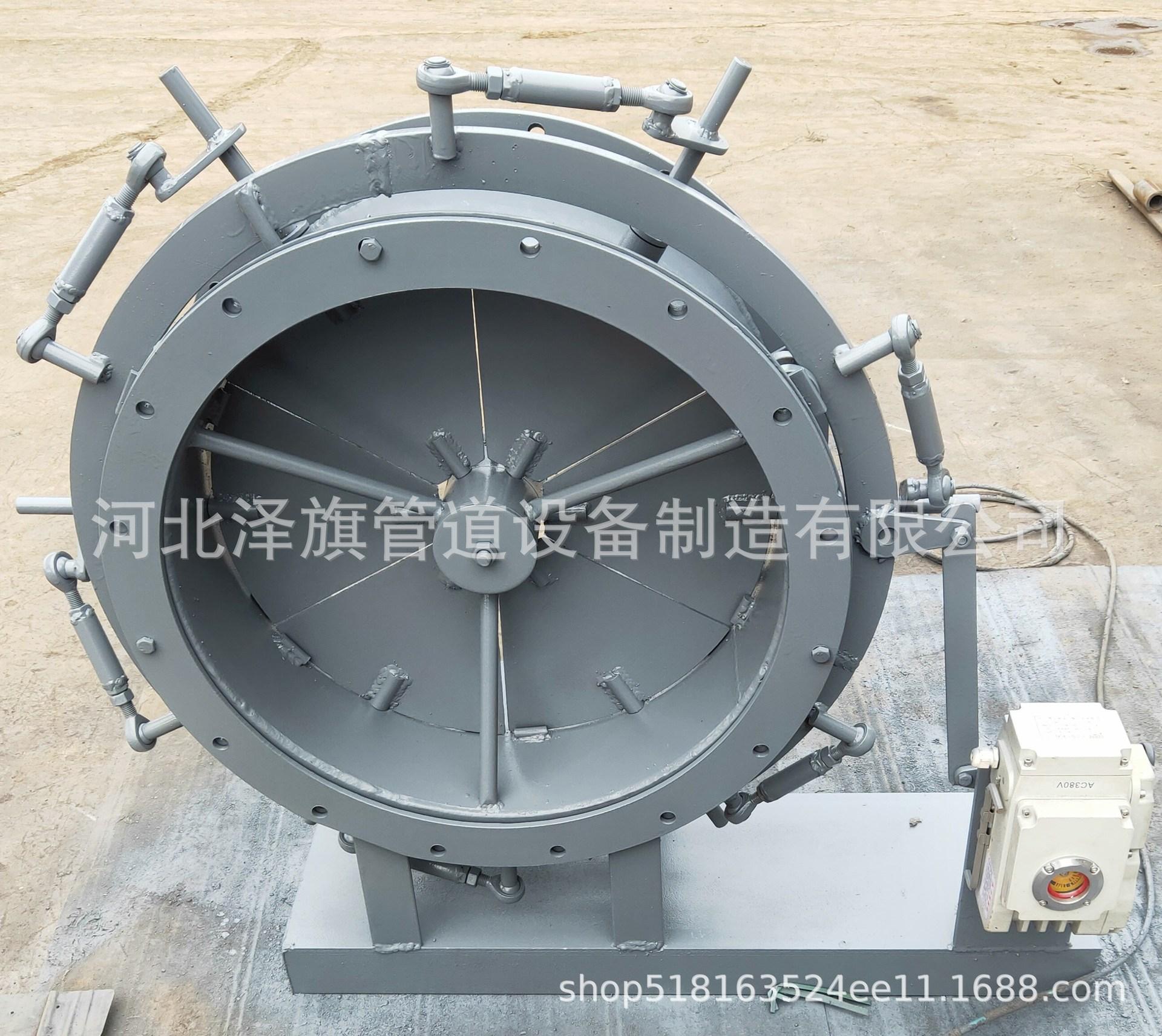

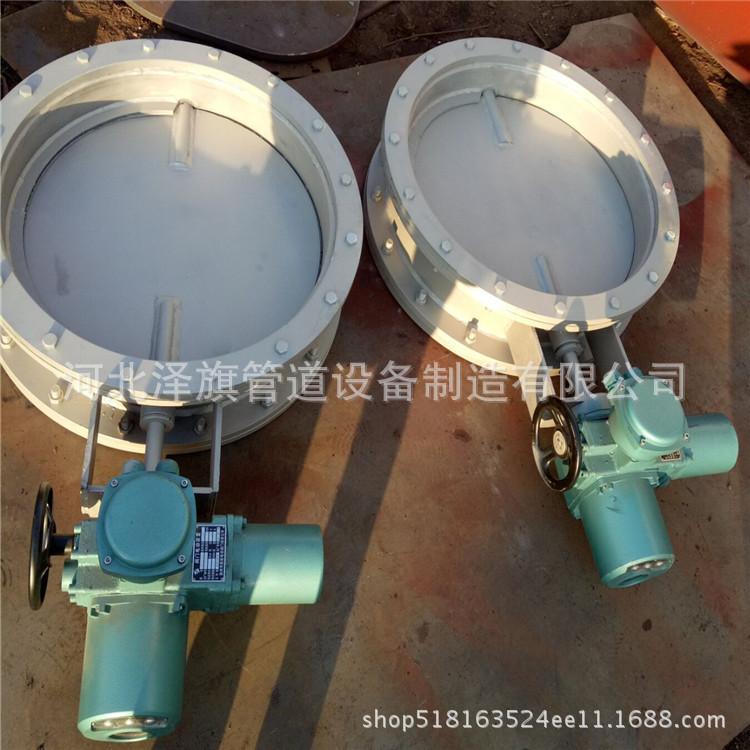

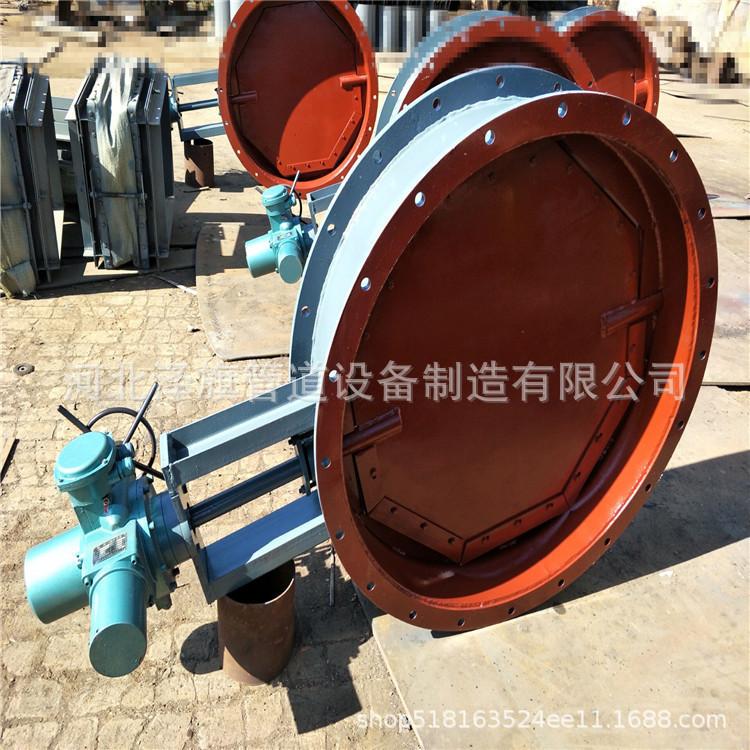

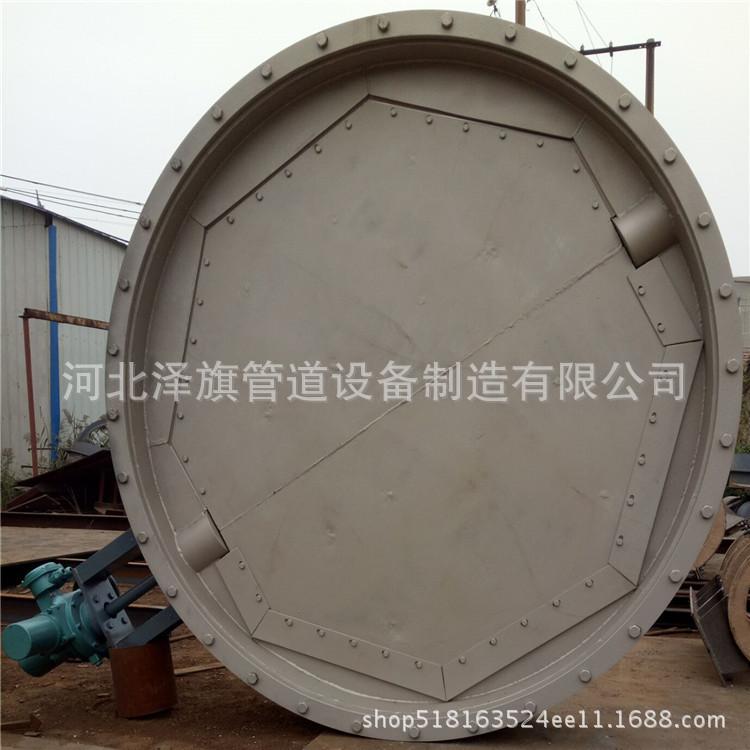

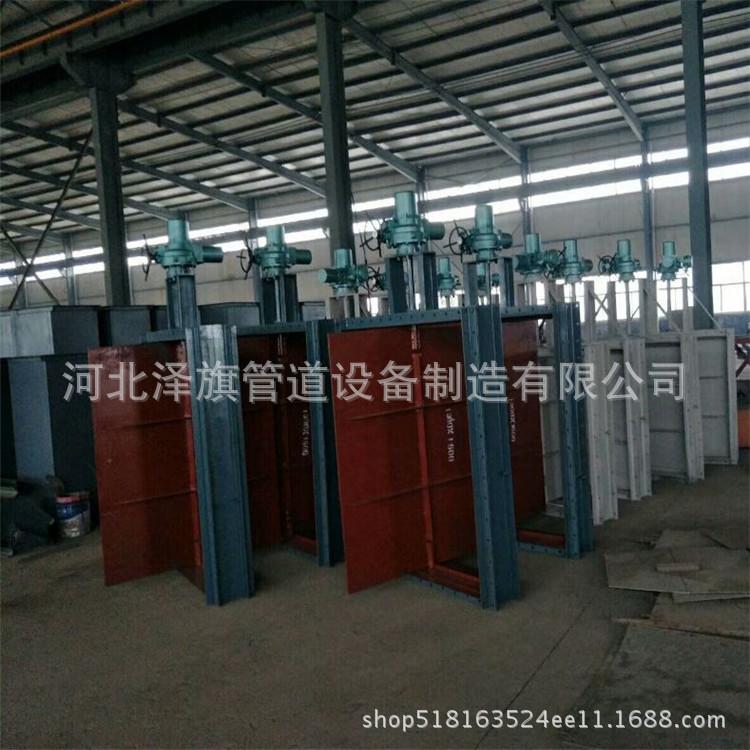

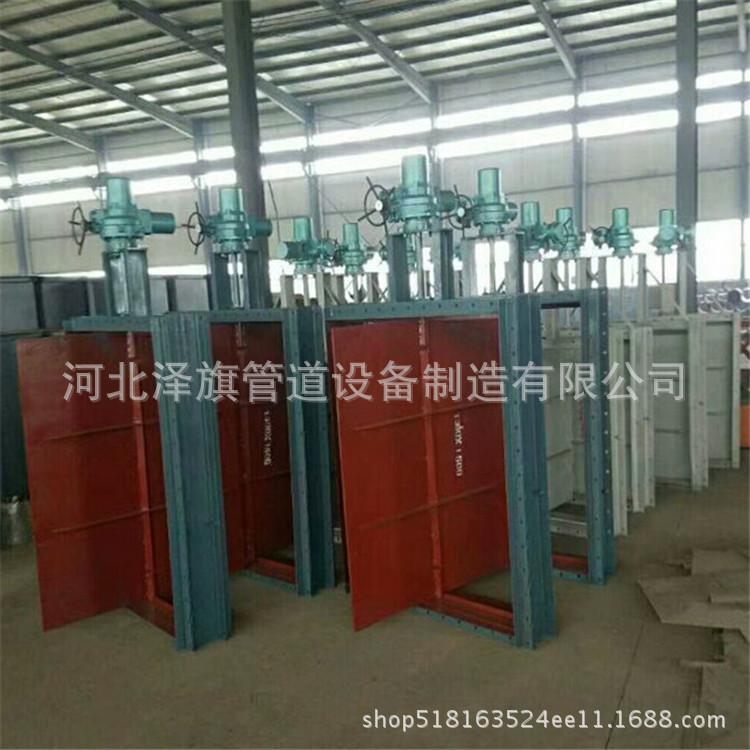

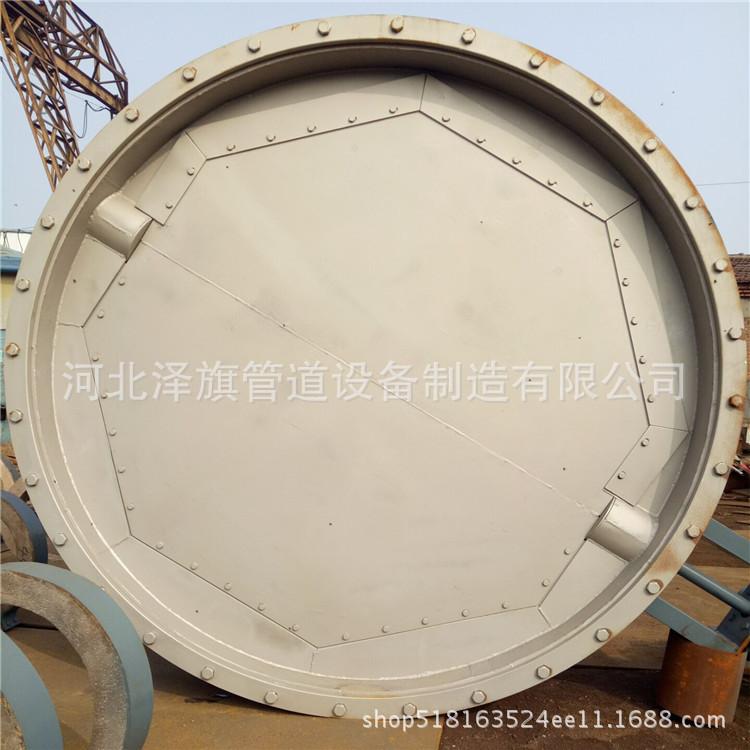

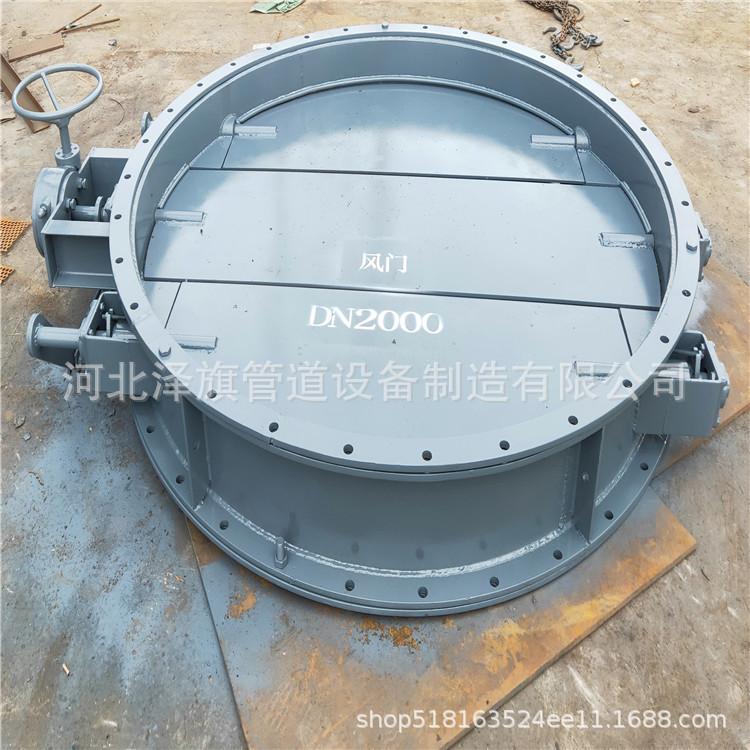

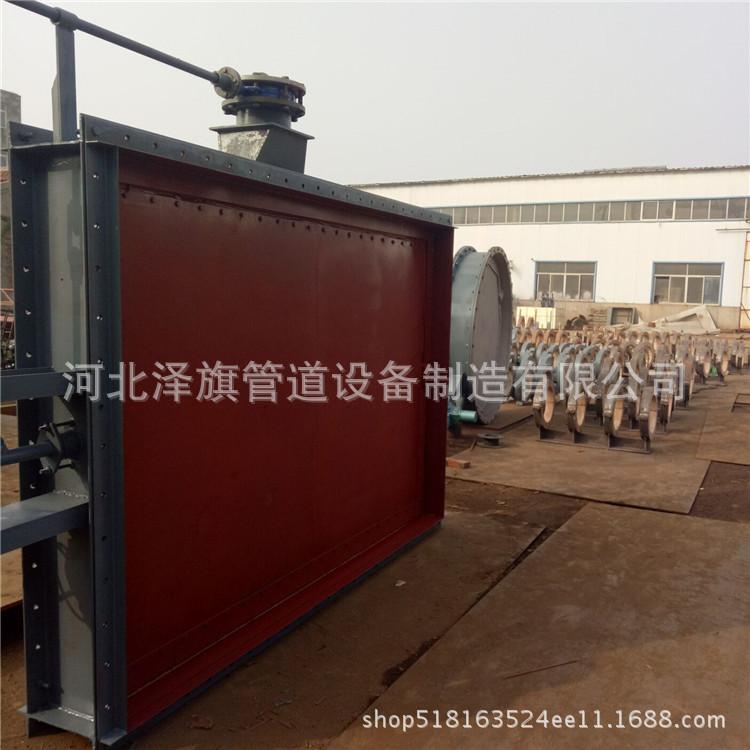

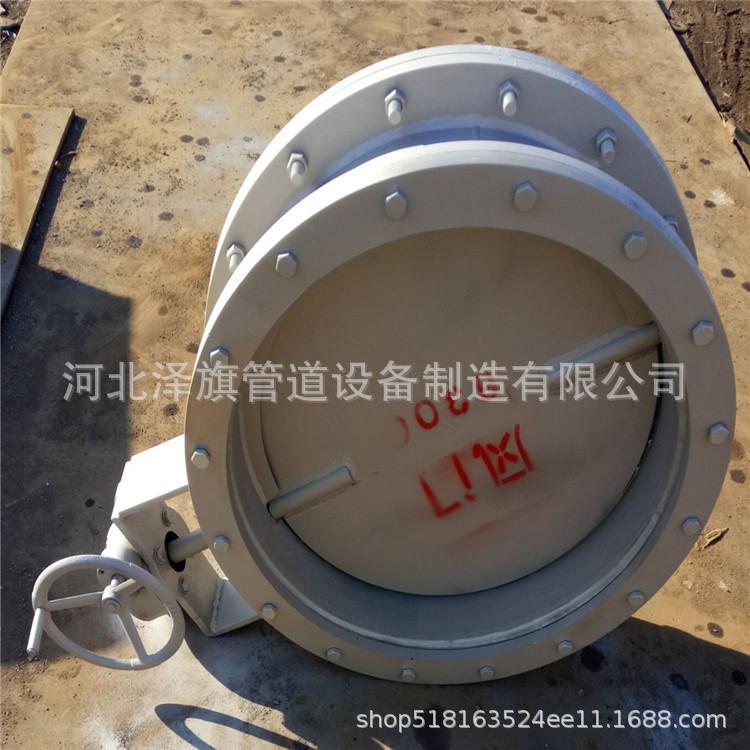

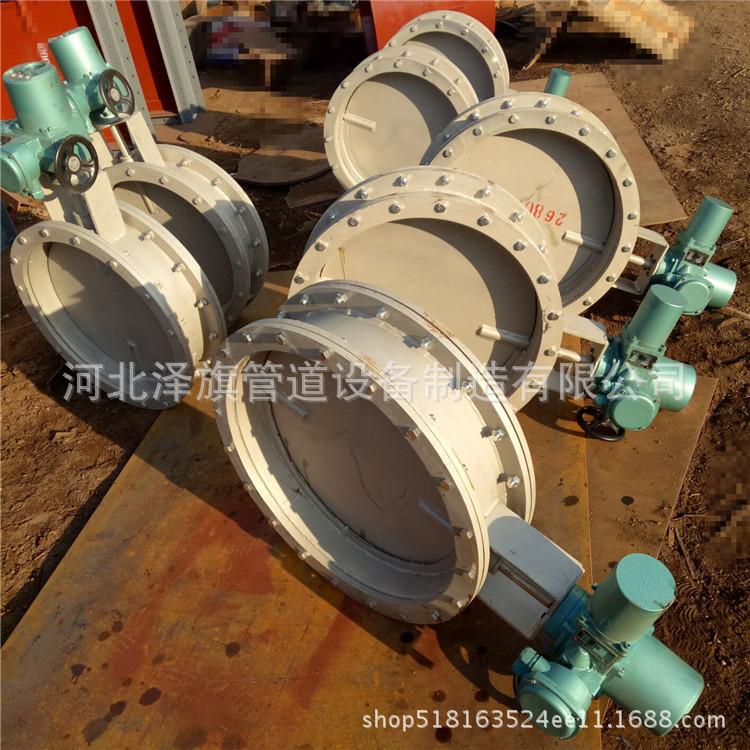

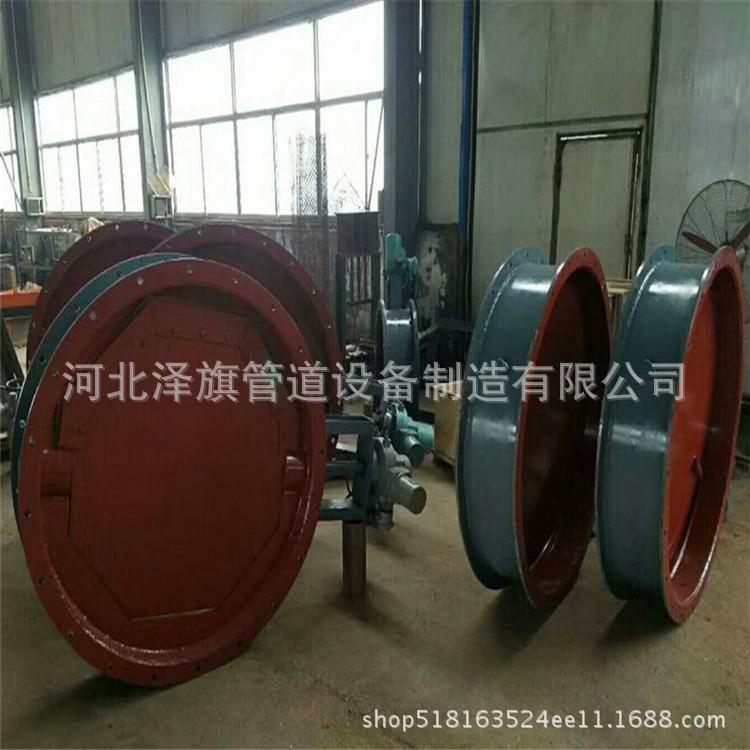

Puerta de aire redonda de múltiples palas de acero puerta de aire redonda de eje único puerta de aire cuadrada de doble eje puerta de doble viento de tres ejes

Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. se encuentra en el condado de Yanshan, ciudad de Cangzhou, provincia de Hebei, base de fabricación de equipos de tuberías de China. Está frente al mar de Bohai al este, al ferrocarril de alta velocidad Pekín-Shanghái al oeste, a la región de Qilu al sur y al Pekín-Tianjin al norte. La autopista Shihuang, la carretera nacional 205 y la carretera nacional 307 atraviesan la zona. Su ubicación geográfica es privilegiada y las condiciones de transporte son muy convenientes. Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. es un fabricante profesional de equipos auxiliares para centrales térmicas. Se dedica principalmente al desarrollo, diseño, fabricación y venta de componentes para sistemas de calderas y tuberías de carbón pulverizado para gases de combustión, así como a la fabricación y venta de sistemas de suministro y drenaje de agua de alta y media presión para centrales térmicas, sistemas de suministro y drenaje de agua para interiores y exteriores, y accesorios de ventilación. Los principales productos de Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. incluyen válvulas, compuertas, soportes y colgadores de resortes, compuertas de registro, compensadores, accesorios para tuberías y otros accesorios para calderas, equipos para tuberías de gases de combustión y carbón pulverizado, componentes para tuberías de energía y componentes para tuberías químicas. Consulte el "Diseño típico de piezas para tuberías de humos, aire y carbón pulverizado para centrales térmicas" (D-LD2000) y "Piezas para tuberías de vapor y agua de centrales térmicas" (GD87) (GD2000), compilados por el Instituto de Diseño de Energía Eléctrica del Este de China para la producción profesional designada en fábricas químicas. Los usuarios cubren la mayoría de las provincias y ciudades del país. Zeqi Company se adhiere a la filosofía corporativa de "orientada al cliente, gestión científica, construcción meticulosa y servicio dedicado". La integridad y la eficiencia son nuestra filosofía corporativa. Continuamos innovando y contamos con capacidades que abarcan desde I+D, diseño, fabricación, instalación, puesta en marcha hasta posventa, etc., ofreciendo un servicio integral. La empresa se adhiere al principio de "excelente calidad, excelente servicio y precio preferencial". Damos la más cordial bienvenida a nuestros clientes, tanto nuevos como antiguos, para que nos soliciten orientación, conversen sobre la posibilidad de colaborar y trabajen juntos para construir un futuro mejor. Los productos de Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. se utilizan ampliamente en las industrias petrolera, química, eléctrica, petroquímica, metalúrgica, construcción, puentes, metro, calefacción, naval, alimentaria, sistemas de tuberías contra incendios para la fabricación de papel, construcción urbana y otras. La empresa ha sido muy apreciada por nuestros clientes desde su fundación. Nos adherimos a la política empresarial de "sobrevivir gracias a la calidad, desarrollarnos gracias a la reputación, expandir el mercado con nuestra marca y consolidar a nuestros clientes con nuestro servicio", y satisfacemos las necesidades de nuestros clientes con productos de alta calidad, precios razonables y un servicio puntual y atento. Nuestra empresa está dispuesta a colaborar con nuestros clientes, tanto nuevos como antiguos, bajo los principios de "justicia y razonabilidad, igualdad y beneficio mutuo, y consultas amistosas" para lograr una cooperación mutuamente beneficiosa y crear un éxito conjunto. La integridad, solidez y calidad de los productos de Hebei Zeqi Pipeline Equipment Manufacturing Co., Ltd. han sido reconocidas por la industria. Invitamos a amigos de todos los ámbitos a visitarnos, brindar orientación y negociar.

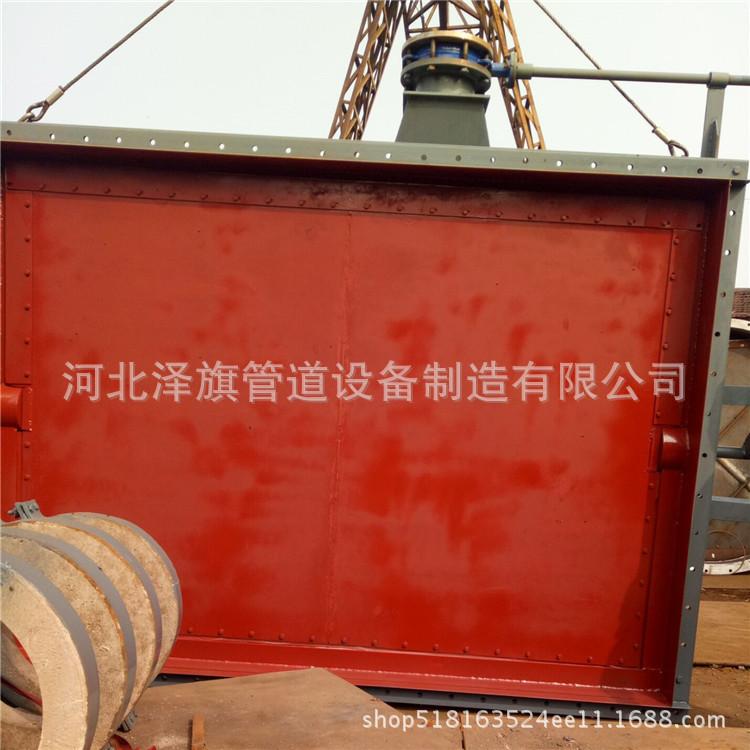

1. Este producto tiene rotación flexible de apertura y cierre, par de accionamiento razonable, cierre hermético y confiable, y larga vida útil. Es un equipo de soporte importante en el sistema de desulfuración de plantas termoeléctricas. La puerta de persiana de doble capa para desulfuración de gases de combustión producida por nuestra empresa se basa en la introducción de tecnología avanzada y adopta un diseño estructural optimizado. Cuando el equipo está en operación, funciona de manera confiable, se abre y cierra de forma flexible, cierra herméticamente, tiene alta resistencia, buena rigidez, es robusto y fácil de usar, lo que mejora en gran medida la eficiencia de desulfuración del sistema y cumple con los requisitos de protección ambiental para las emisiones de gases de combustión. Nuestra empresa es un fabricante de equipos de compuertas de potencia para plantas termoeléctricas, que se han utilizado ampliamente en varias plantas termoeléctricas.
2. Introducción a la estructura

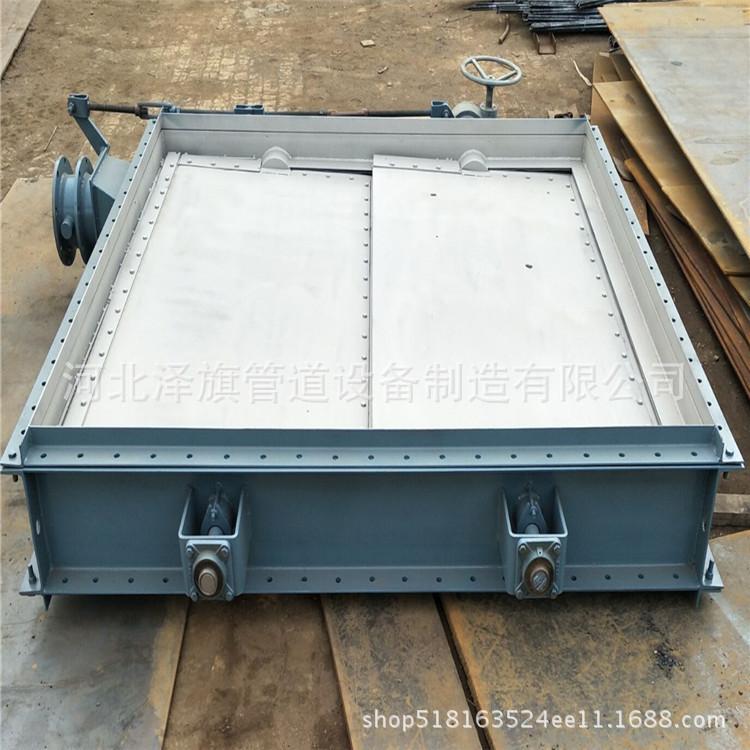

1. La puerta de deflector de persiana de doble capa de desulfuración de gases de combustión adopta una estructura de deflector de doble persiana accionada por un solo eje. Se diseña una cámara de sellado en el medio de las palas de doble capa para introducir aire de sellado, y el aire de sellado al menos 500 Pa más alto que la presión de los gases de combustión se introduce en el deflector. Se forma una capa de aislamiento de aire sellado entre los deflectores de doble capa para bloquear el paso del flujo de humo.
2. El tiempo de apertura y cierre de la puerta de deflector tipo persiana de doble capa para desulfuración de gases de combustión es ≤60S (se puede seleccionar según los requisitos del usuario).

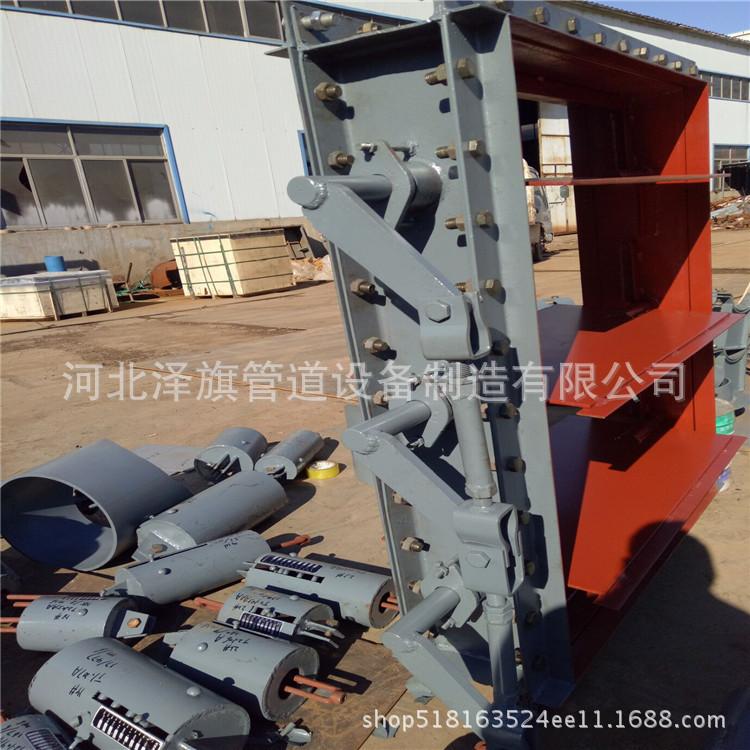

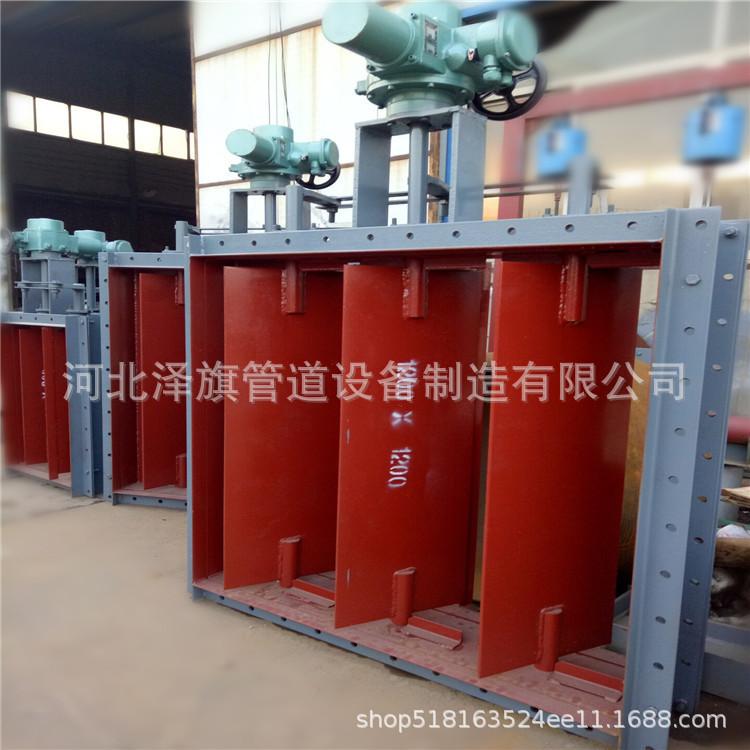

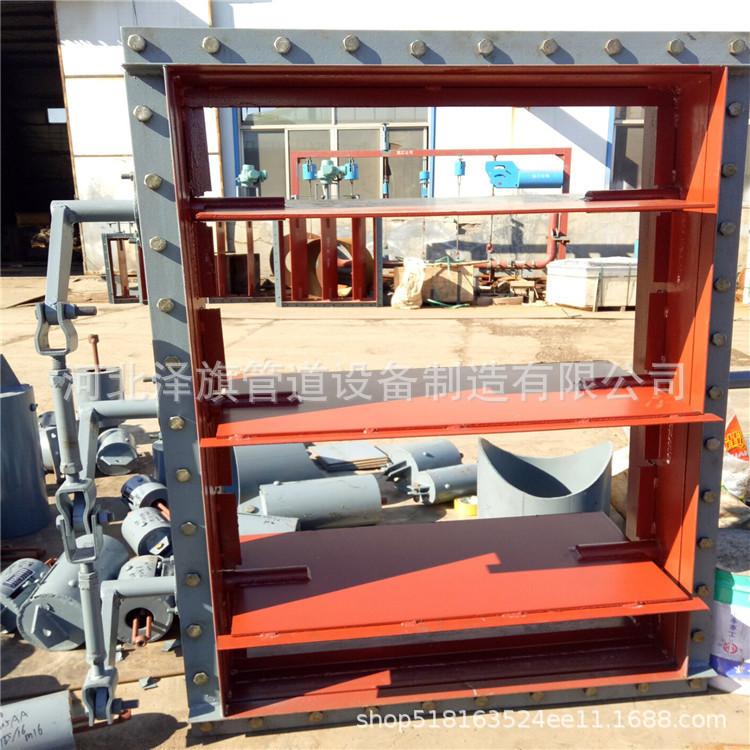

3. La carcasa de la puerta de persiana de doble capa para desulfuración de gases de combustión está diseñada con un mecanismo de articulación en el exterior. Después del diseño optimizado, cada pala de la persiana se abre y cierra de manera aerodinámica en forma de persiana, abriéndose o cerrándose simultáneamente para lograr una operación integrada.
4. La puerta de persiana de doble capa para desulfuración de gases de combustión tiene una estructura de diseño razonable, buena rigidez de las paletas y operación estable y confiable. Tipo de sellado de las paletas de la puerta de persiana de doble capa para desulfuración de gases de combustión: sello elástico y sello de aire, y la carcasa está diseñada para estar equipada con una entrada de aire sellada. Válvula, interconectada con el control de la puerta de persiana. Después de que el aire de sellado con una cierta presión y caudal pasa entre las paletas, el flujo de humo antes y después de las paletas se puede aislar eficazmente, de modo que la eficiencia de sellado de la puerta de persiana es del 100%.
5. La puerta deflectora tipo persiana de doble capa para desulfuración de gases de combustión puede girar de forma flexible y sin atascarse en condiciones de trabajo garantizadas. Adopta una estructura de rodamiento autoalineable tipo marco (resistente a altas temperaturas) con asiento, lo que hace que el par de accionamiento del deflector sea menor y la rotación más flexible y ligera. Las paletas deflectoras están diseñadas con espacios de compensación por expansión térmica, haciéndolas seguras y fiables en operación en caliente.
6． La puerta de persiana de doble capa para desulfuración de gases de combustión está diseñada con una estructura aerodinámica, que puede reducir completamente la resistencia al flujo de aire. El marco exterior de la puerta está hecho de acero perfilado, y el diseño de la pala adopta una estructura tipo perfil aerodinámico (o tipo placa plana) para garantizar una distribución del flujo de aire razonable y suave. El cuerpo de la pala está hecho de acero al carbono ordinario o acero aleado, y la superposición de las palas (o el sello con la carcasa) es una pieza de sellado elástica de acero inoxidable o aleación de acero a base de níquel, que tiene la resistencia y rigidez bajo las condiciones y parámetros de trabajo, y está firmemente unida al eje de extensión. El dispositivo de eje de cada pala de amortiguador está soportado por dos rodamientos de brida autoalineables y libres de mantenimiento montados externamente, lo que evita eficazmente el aumento del par de accionamiento causado por la no concentricidad de los ejes delantero y trasero del deflector o la apertura y cierre de las palas después de una operación a largo plazo. Se produce atasco.
7. El método actual de conexión de humos de la puerta deflectora tipo persiana de doble capa para desulfuración de gases de combustión es que el conducto se inserta en la puerta deflectora y se sella y suelda dentro de la brida inversa. Los pernos de las bridas delantera y trasera se posicionan y conectan antes de salir de fábrica, y la soldadura de sellado se repara en el sitio. Debido a los requisitos anticorrosivos, la puerta deflectora con revestimiento debe sellarse y soldarse en las bridas delantera y trasera después de ser izada en el sitio. El revestimiento debe sellarse y soldarse. La capa de corrosión en el sitio debe cubrir el revestimiento de la carcasa.
8. El modo de accionamiento de la puerta de persiana de doble lama para desulfuración de gases de combustión es generalmente eléctrico o neumático. El control es conveniente y confiable. Puede ingresar y emitir señales de conmutación (o ingresar y emitir señales analógicas) para controlar la apertura de las lamas según los requisitos del mecanismo de operación del sistema y reflejar el estado de apertura de las lamas en tiempo real. Puede operarse de forma remota o programarse para facilitar la automatización del control DCS.

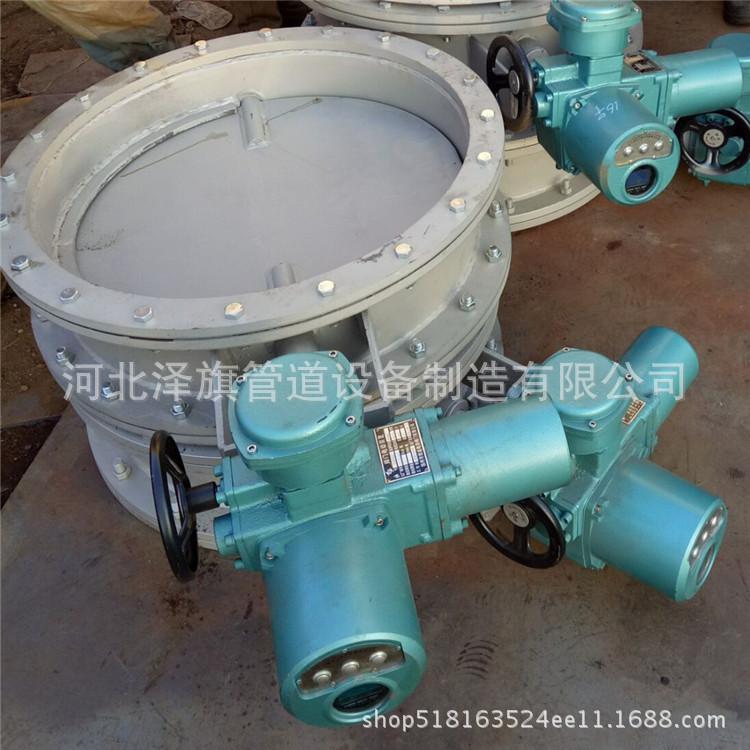

9. El actuador eléctrico (neumático) de la puerta deflectora tipo persiana de doble capa para desulfuración de gases de combustión adopta control integrado inteligente, tiene protección contra par y final de carrera, puede operarse localmente o de forma remota, y también tiene funciones de conmutación manual y eléctrica (neumática). Para uso durante la instalación, depuración y mantenimiento. Sale de fábrica después de la instalación y depuración. El final de carrera del actuador eléctrico (neumático) ha sido ajustado y fijado en su lugar antes de salir de fábrica. El usuario solo necesita conectar la alimentación (o fuente de aire) y conectarlo al bloque de terminales para que la puerta deflectora funcione normalmente.
10. El ventilador de sellado y el calentador eléctrico del sistema de aire de sellado pueden proporcionarse en juegos completos después de la selección por nuestra parte.
tres. Parámetros técnicos
Método de representación del modelo:
1. Desulfuración de gases de combustión puerta de persiana de doble capa FGD (modelo)-A (ancho) × H (altura)
2. Puerta de persiana de doble capa para desulfuración de gases de combustión FGD (modelo)-A (ancho) × A (altura)
3. Ubicación de instalación: conducto de aire horizontal, conducto de aire vertical, conducto de aire inclinado.
4. Medio de circulación: gases de combustión u otros gases.
5. Capacidad de carga de presión de diseño: ±8000Pa
6． Resistencia a la temperatura de diseño: ≤350℃
7. Grado de fuga: ≤0%
8. Suministro de energía y aire:
Puerta de persiana de doble capa para desulfuración de gases de combustión: fuente de alimentación CA trifásica tres hilos ~380V/50Hz o determinada por el usuario
Puerta de persiana de doble capa para desulfuración de gases de combustión: fuente de alimentación CA ~220V/50Hz (válvula solenoide)
Fuente de aire aire comprimido 0.4MPa-0.8MPa

Cuatro. Alcance del suministro
El alcance del suministro incluye el cuerpo de la puerta deflector, actuador eléctrico (neumático), sistema de aire de sellado y otros accesorios.
5. Instrucciones para realizar pedidos
1. Proporcione el tamaño de la sección transversal de la tubería y la posición de instalación de la tubería (tubería horizontal o tubería vertical).
2. Tiempo de apertura y cierre: ≤50s (puede ser seleccionado por el usuario).
3. Medio de circulación, presión máxima de trabajo, temperatura máxima de trabajo.
4. Método de conexión: conexión de soldadura a tope por brida plana.
5. Requisitos de operación: eléctrico o neumático, interruptor o ajuste.
6. El propósito y la ubicación de la puerta deflectora en la tubería.

característica:

(-196℃~420℃), ligero, tamaño pequeño y buena flexibilidad
Uso del producto: Dimensiones precisas, superficie limpia y no invasiva, estructura compacta del producto, gran capacidad de compensación, sin fugas, fácil instalación, calidad confiable del producto
