Conector de aviación M8 enchufe para sensor 3 núcleos 4 pines 5P6 orificios 8 pines PUR apantallamiento resorte línea impermeable recta acodada tipo L

Dongguan Weiyelin Electronic Technology Co., Ltd. se especializa en la producción de conectores M8, enchufes de aviación M8, enchufes para sensores M8, enchufes M8, conectores para sensores M8, conectores M8, conectores impermeables M8, conectores impermeables M8, conectores para sensores M8, M12 y otros productos relacionados, realizando interfaces roscadas. Los conectores hembra M12 se producen en masa en varias formas, incluyendo tipo A y tipo B. Tipo D, el producto tiene alta fiabilidad, resuelve las necesidades urgentes de los usuarios y ha ganado elogios de los usuarios. 1000 piezas se pueden enviar dentro de los 3 días posteriores a la entrega. Los productos están disponibles en tipo de montaje de plástico y tipo de blindaje metálico. El número de pines y conectores hembra en el conector hembra son: 3 pines, 3 orificios, 4 pines, 4 orificios, 5 pines, 5 orificios, 8 pines y 8 orificios. El producto de enchufe de cable M12 que coincide con el producto de conector hembra M12 es un cable que se moldea directamente en una sola pieza. La longitud del cable puede ser especificada por el usuario, como 1 metro, 2 metros, 10 metros, etc. Forma de la junta: cabeza recta, codo de 90 grados. Los pines y conectores hembra están chapados en cobre. Vida útil: 10.000 veces. Se acepta la producción personalizada por parte de los usuarios.
Línea de conexión del sensor M12, conector del sensor, conector especial del sensor, conector de aviación, cabeza recta, codo o con producción de cable de 2 metros, hay dos especificaciones de cabeza recta y codo, que se pueden seleccionar de acuerdo con las necesidades del entorno de uso.

1. Prueba

1.1 Resistencia: Según el método 1005 en GJB1217-1991, bajo temperatura y presión normales, entre conductor y aislante, voltaje de prueba (valor efectivo) CA

1500 V/50 Hz, sin averías ni fenómenos de arco eléctrico después de 1 minuto y el exceso de corriente de fuga es inferior a 2 mA.

1.2 Resistencia de aislamiento: De acuerdo con el método 1005 en GJB1217-1991, bajo temperatura y presión normales, entre el conductor y el aislante, la tensión de prueba (valor efectivo) CC 500 V,

La resistencia de aislamiento es mayor a 1000 MΩ.

1.3 Resistencia de contacto: bajo temperatura y presión normales, cuando se acoplan los conectores macho y hembra a prueba de agua, la resistencia de contacto es ≤10 mΩ.

1.4 Prueba de niebla salina: El conector no acoplado se somete a una solución de cloruro de sodio con una concentración de solución salina del 5% de acuerdo con las disposiciones del método 1001 en GJB1217-1991.

Después de 48 horas de prueba de niebla salina neutra a una temperatura de 35 ± 2 °C, no se produjo corrosión que afectara el rendimiento.

1.5 Resistencia al agua: A temperatura y presión normales, se insertan los conectores macho y hembra del conector impermeable, se instalan las tuercas y se sumergen a 1 m de profundidad. La prueba duró 4 horas. No se encontraron rastros dentro del conector.

Fenómeno de filtración de agua. Se dejó enfriar durante 30 minutos a temperatura y presión normales; la prueba cumple con los requisitos de los apartados 3.1, 3.2 y 3.3.

1.6 Fuerza de separación de contacto: la fuerza de separación de un solo orificio es de 1,0 a 4,0 N.

1.7 Vida útil mecánica: Probado según el método GJB1217-1991 2016, el contacto se enchufa y desenchufa 3000 veces. Se permite un ligero desgaste en el recubrimiento de la superficie de fricción, pero el metal base no queda expuesto y no se observan daños mecánicos que afecten el rendimiento. Pruebe el contacto después de la prueba. La resistencia cumple con los requisitos de la sección de prueba 3.3.

1.8 Intercompatibilidad: Los conectores libres y los conectores fijos del mismo modelo y especificación deben poder insertarse y separarse completamente.

1.9 Adaptabilidad ambiental: El producto deberá cumplir los requisitos especificados en la Tabla 1 después de ser probado en las condiciones descritas en la Tabla 1.

1.10 Método de prueba: A menos que se especifique lo contrario, la temperatura y la presión normales se refieren a una temperatura de 15 °C a 35 °C, una humedad relativa de 45 % a 75 % y una presión atmosférica de 86 KPa a 106 KPa.
1. Impermeable, a prueba de humedad, a prueba de lluvia, a prueba de sol y a prueba de corrosión.
2. Retardante de llama, antioxidante y respetuoso con el medio ambiente (todos los productos provienen de líneas de producción ecológicas).
3. Mejorar el proceso de producción: Los conectores simplifican el proceso de ensamblaje de productos electrónicos y también simplifican el proceso de producción en masa.
4. Fácil de reparar: cuando ocurre una falla, no es necesario cortar los cables, fundas de plástico, etc., solo necesita desenroscar ambos extremos del conector a prueba de agua.
5. Mejorar la flexibilidad del diseño: El uso de conectores permite a los ingenieros tener mayor flexibilidad al diseñar e integrar nuevos productos, y al utilizar componentes para formar sistemas.

Nuestra empresa se especializa en la producción de M8, M12 y otras series relacionadas, y ha logrado la producción en masa de conectores hembra M12 con interfaz roscada en varias formas, incluyendo tipo A, tipo B y tipo D. El producto tiene alta confiabilidad, resuelve las necesidades urgentes de los usuarios y ha ganado el elogio de los usuarios. 1000 PCS pueden ser enviadas dentro de 7 días. Los productos son de tipo de ensamblaje de plástico y tipo de blindaje metálico. El número de pines y conectores hembra del conector hembra es: 3 pines, 3 agujeros, 4 pines, 4 agujeros, 5 pines, 5 agujeros, 8 pines, 8 agujeros. El producto de enchufe de cable M12 que coincide con el producto de conector hembra M12 se funde directamente en uno, y la longitud del cable puede ser especificada por el usuario, como 1 metro, 2 metros, 10 metros, etc. Forma del conector: cabeza recta, codo de 90 grados. El pin y el conector hembra están chapados en cobre con oro. Vida útil: 1000 veces. Se acepta la producción personalizada por parte de los usuarios.

Línea de conexión del sensor M12, conector de aviación, conector del sensor, conector especial, conector de aviación, codo recto

El cable de 2 metros, disponible en especificaciones rectas y acodadas, se puede seleccionar según el entorno de uso.

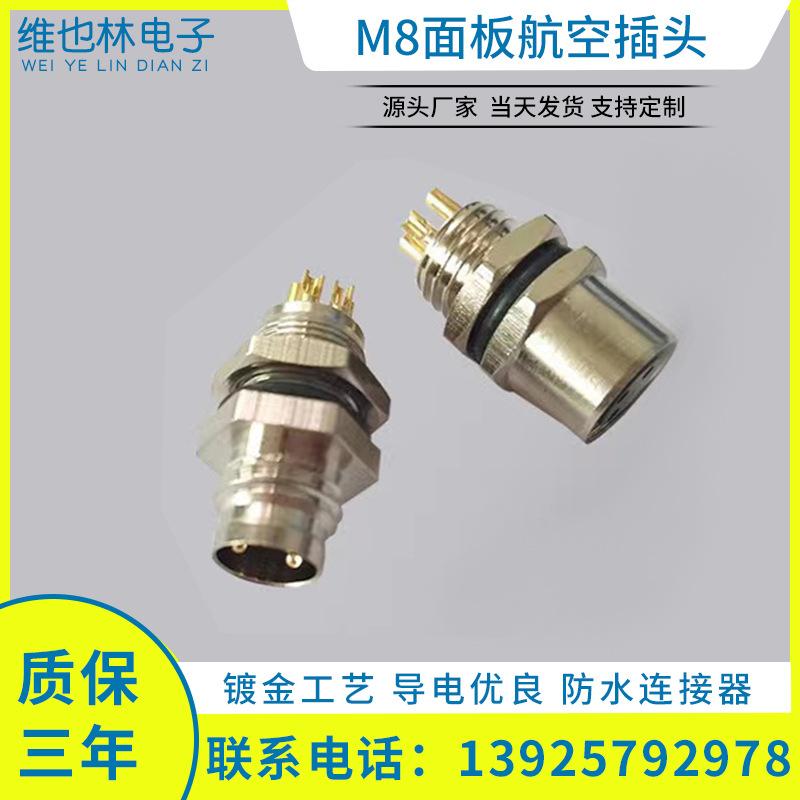

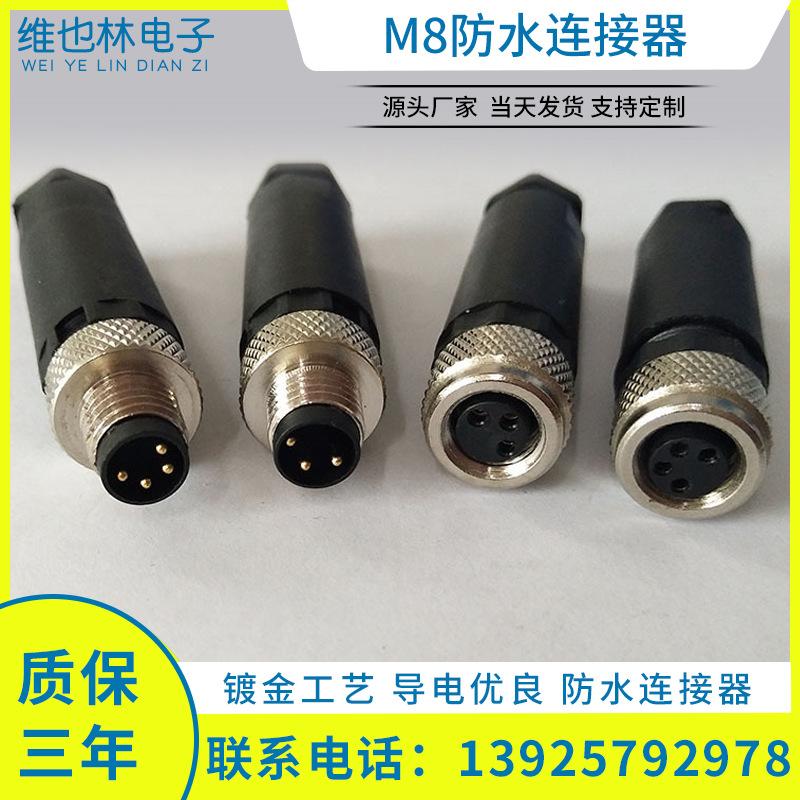

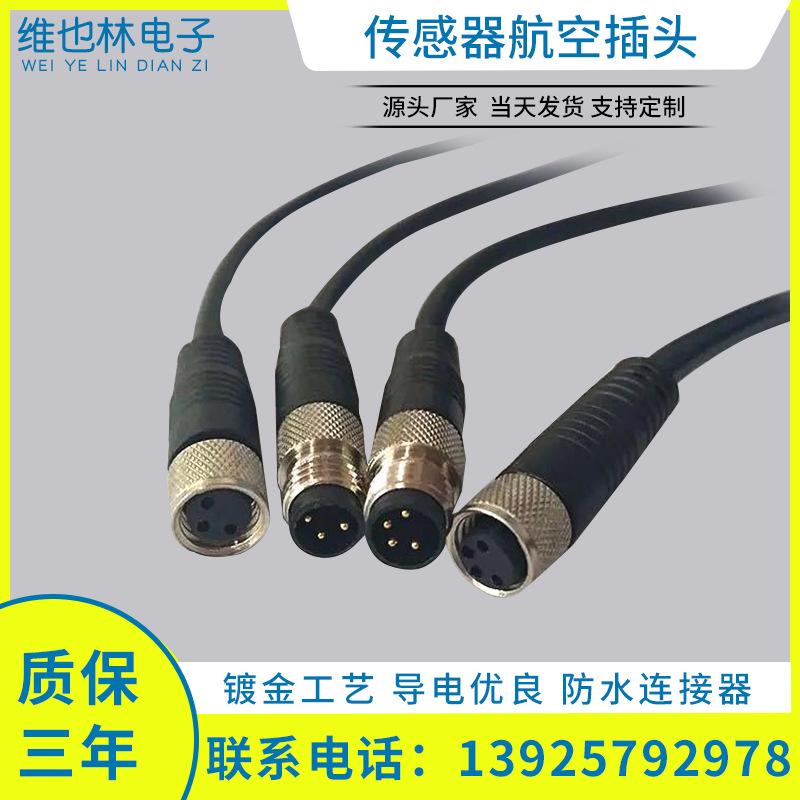

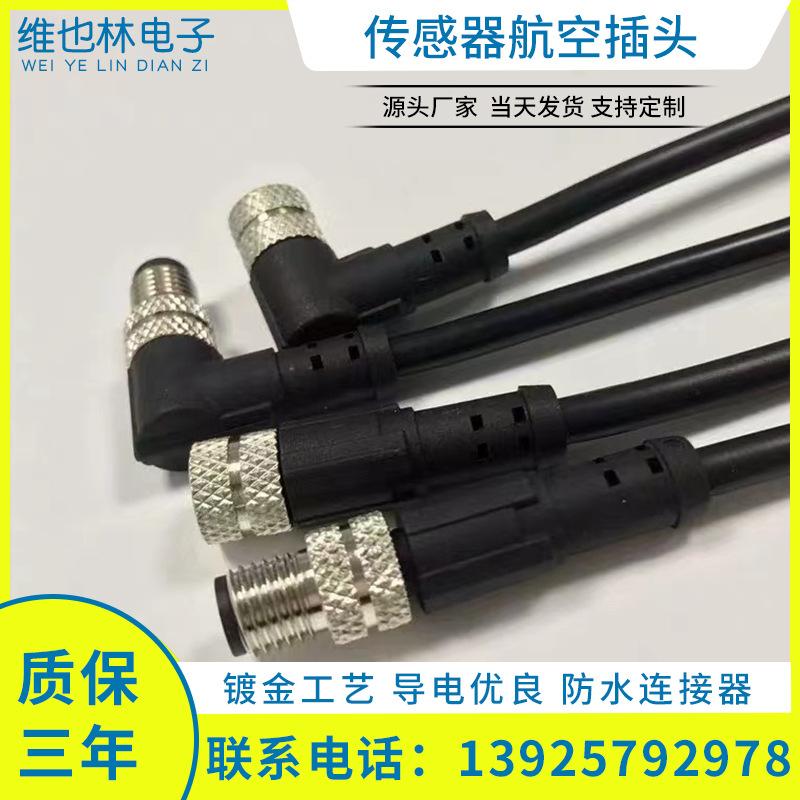

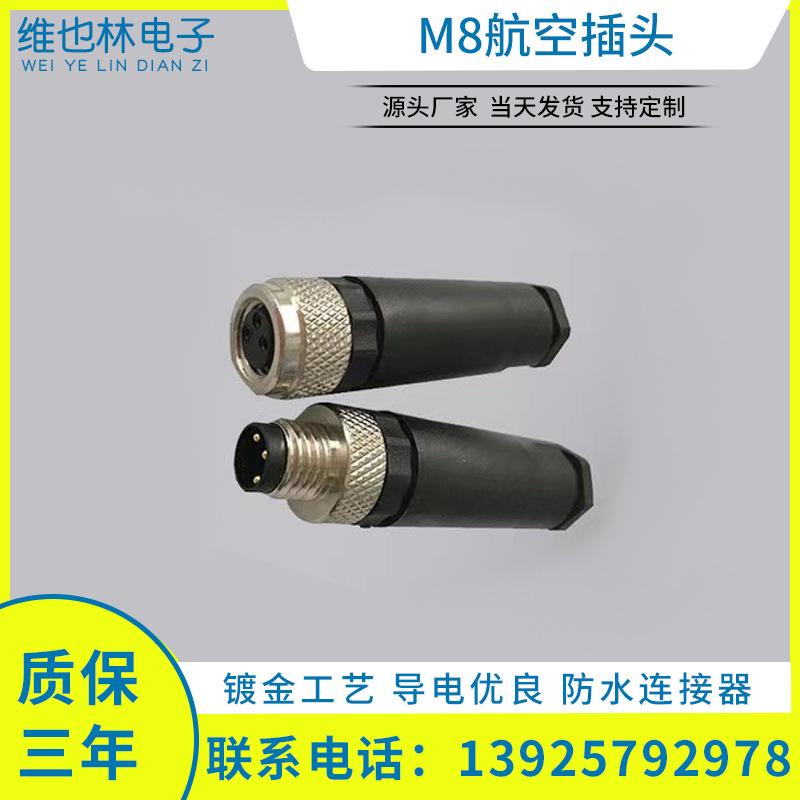

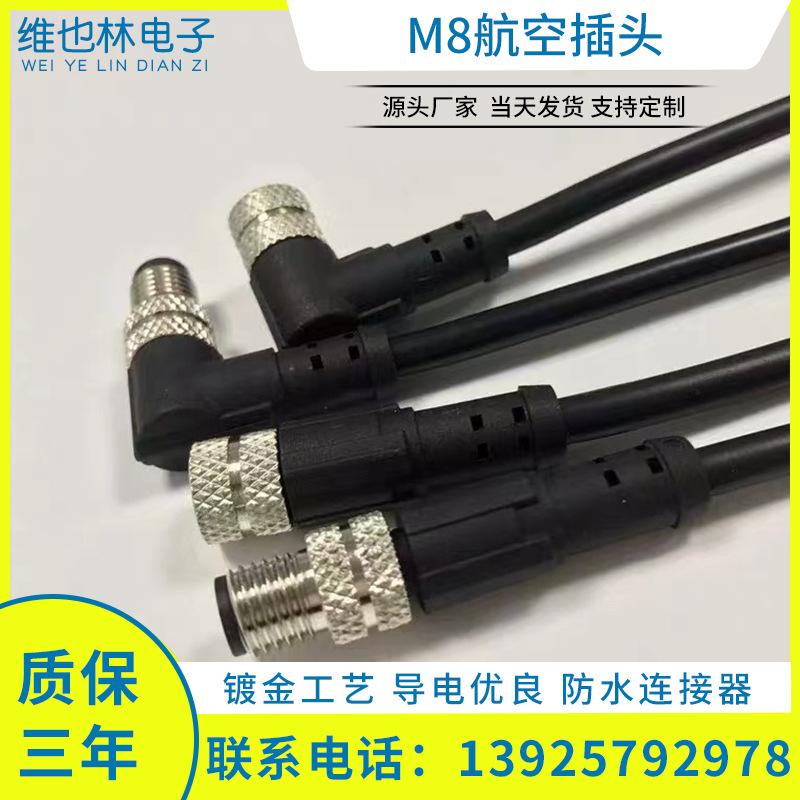

Consulte las siguientes imágenes de los productos de nuestra empresa:

Por favor, dígale a la tienda después de elegir qué tipo de cable M8 tiene un diámetro de 5,6 mm.

Número de contacto 13925792978.

.....
