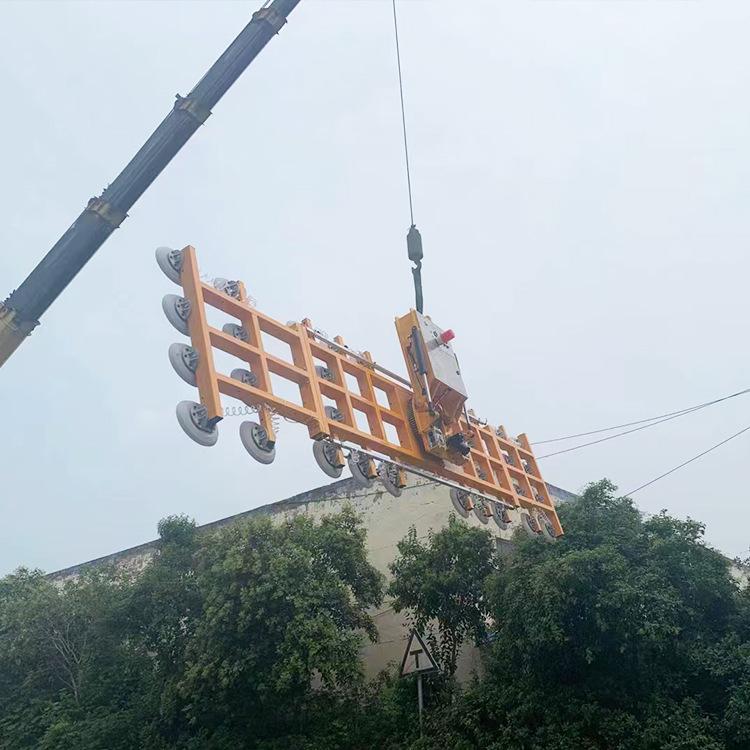

Grúa de succión de vidrio inteligente Juren, manipulador de placa de manipulación asistida por vacío giratorio, succión de vidrio eléctrica

Ventosa eléctrica para vidrio

El soporte con ventosa es retráctil en ambos extremos y es adecuado para ocasiones con grandes cambios de tamaño.

Bombas y válvulas de vacío sin aceite importadas, rápidas y que ahorran mano de obra.

El acumulador y la detección de presión garantizan

La posición de la ventosa es ajustable y se puede cerrar manualmente.

Áreas de aplicación: manipulación de placas de acero, manipulación de placas de aluminio, manipulación de placas de plástico, manipulación de vidrio, manipulación de piedras, manipulación de materiales de construcción, etc.

La ventosa eléctrica para vidrio requiere un equipo de elevación durante su uso. Se puede usar con un simple gancho sin necesidad de alimentación externa.Cuando la carga esEn posición vertical u horizontal de 90 grados, la pequeña barredora eléctrica con operador a bordo incluye de serie una función de bloqueo automático del ángulo. Botón de control de recogida y liberación. Sistema de vacío confiable, que mantiene la presión y almacena energía. Mayor confiabilidad y continuidadRotación de 360 grados; función de rotación manual, posición de ventosa ajustable; varilla de extensión extraíble, mejor adaptada al tamaño y forma de varias cargas, utilizada en la producción y procesamiento de vidrio, muros cortina de vidrio, etc.

1. Para poner en marcha el elevador de vacío de la grúa de succión de vidrio, encienda el interruptor de alimentación en la caja de control y active la bomba de vacío. Primero, evacue el aire del acumulador para asegurar un vacío suficiente. Cuando la presión sea inferior al 50 %, la alarma sonora y visual sonará hasta alcanzar la presión de vacío requerida. Cuando la presión alcance la presión establecida, la bomba de vacío se detendrá automáticamente para ahorrar energía. La grúa de vacío ya está lista.

2. Posicionamiento de la grúa de succión de vidrio

Controle el movimiento del equipo de elevación de modo que la ventosa de la grúa de succión esté cerca de la superficie del vidrio. En este momento, la ventosa de la grúa de succión y la superficie del vidrio estarán completamente fijadas y selladas.

3. Adsorción de vidrio

Presione la válvula deslizante manual en la manija de operación. En este momento, la ventosa se conecta al sistema de vacío y la grúa de succión absorbe automáticamente el vidrio. El manómetro de vacío mostrará el grado de vacío (presión) en este momento. Cuando el manómetro muestreCuando el grado de vacío es del 55 % (-0,55 kg/f), significa que se puede transportar. Este proceso tarda entre 2 y 3 segundos.

4. Voltear el cristal:

Extraiga el pasador de bloqueo y presione con fuerza el marco de la ventosa para que la pieza de trabajo se voltee hacia arriba hasta aproximadamenteEn la posición de 90 grados, el pasador del eje bloquea automáticamente el marco de la ventosa y, en este momento, la pieza de trabajo gira 90 grados verticalmente.

5. Elevación/descarga y manipulación de vidrio:

Controlar el polipasto eléctrico para transportar la placa a la posición de descarga;

6. Liberación del vidrio:

Tire de la válvula deslizante manual de la manija de operación para que cada ventosa se comunique con la atmósfera. Entonces, la presión de vacío entre la ventosa y la superficie del vidrio desaparece, y el vidrio y la ventosa se separan.

7. Repita la operación:

Controlar el equipo de elevación para pasar a la siguiente placa a transportar y repetir los pasos.2 es suficiente. cm17
