1. Introducción y aplicación del producto

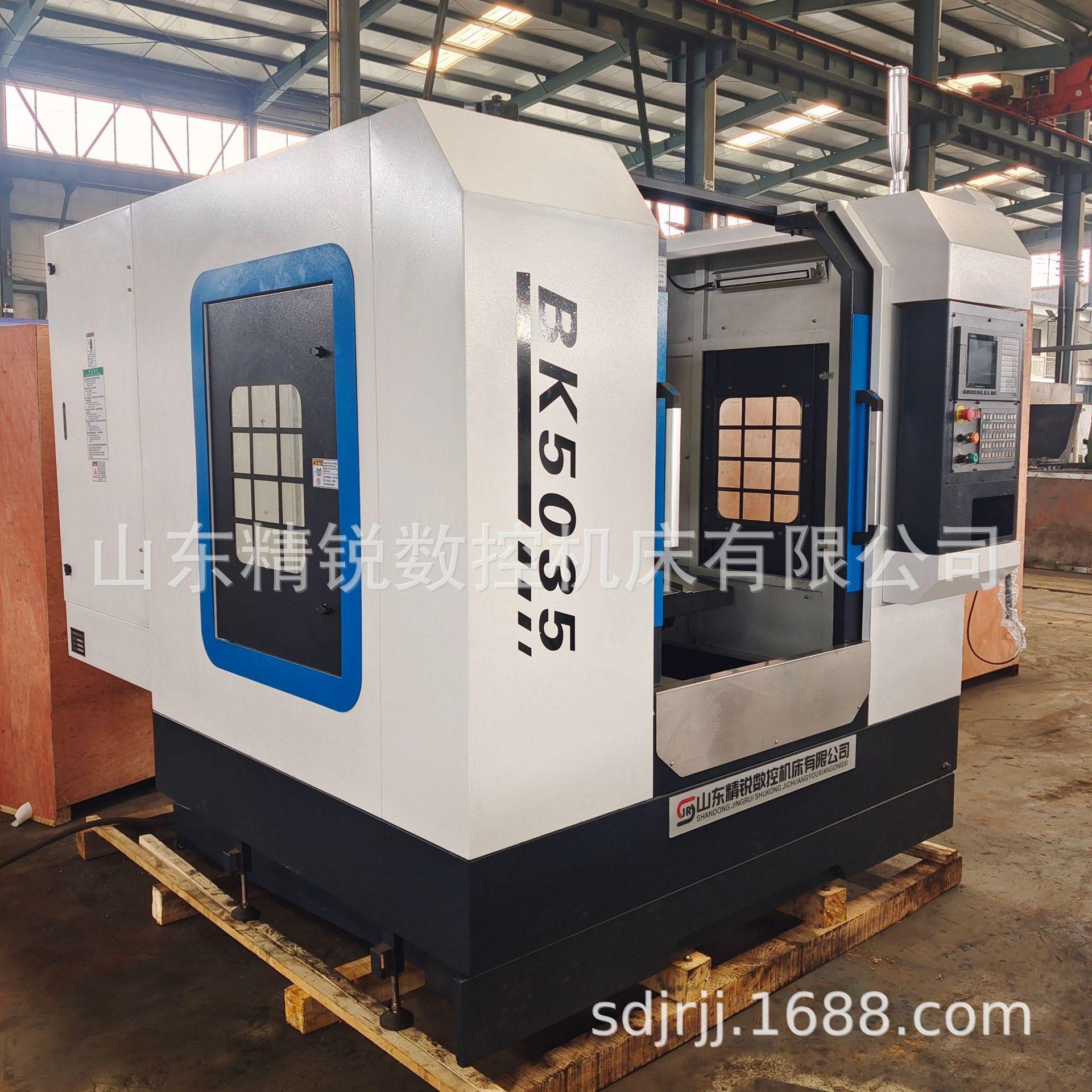

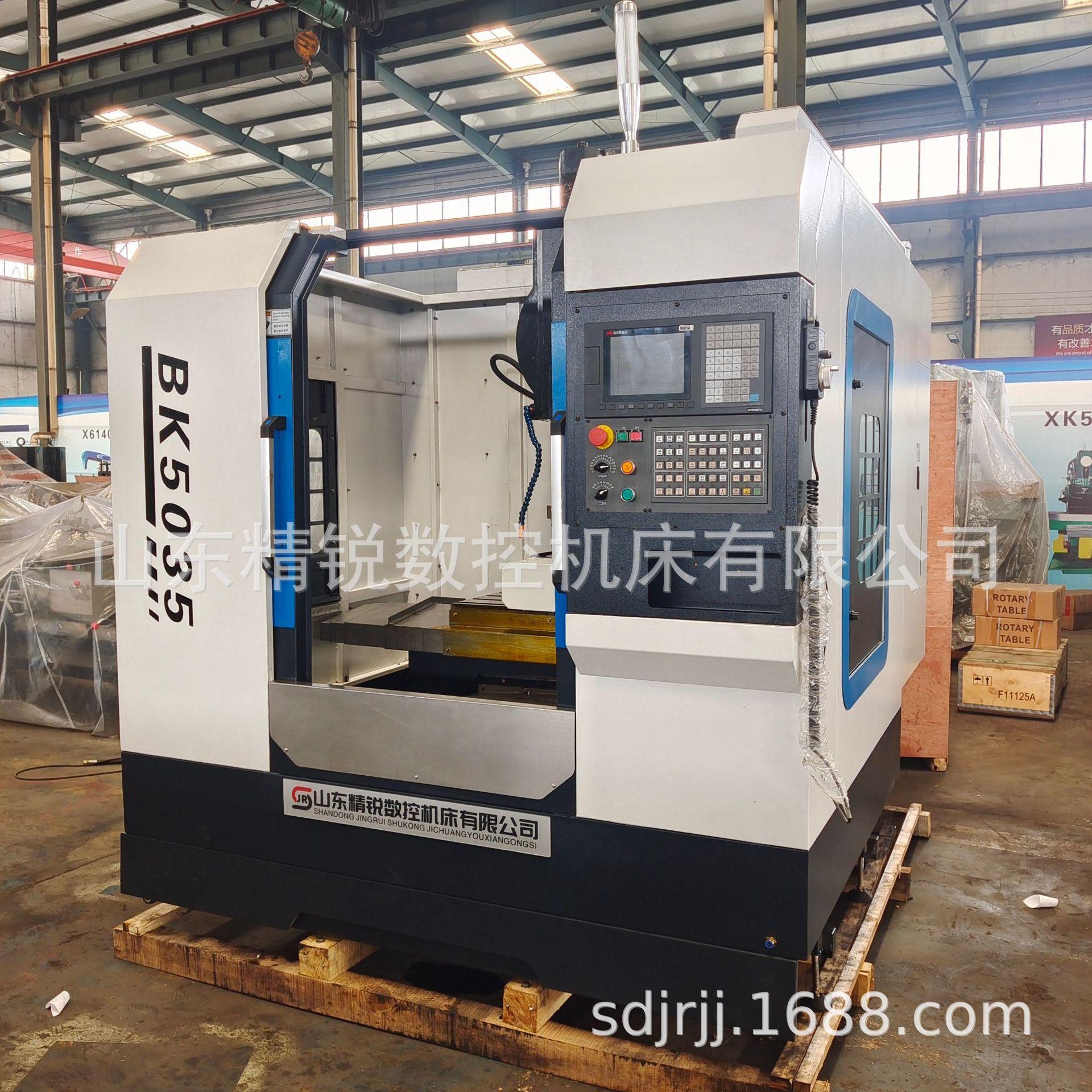

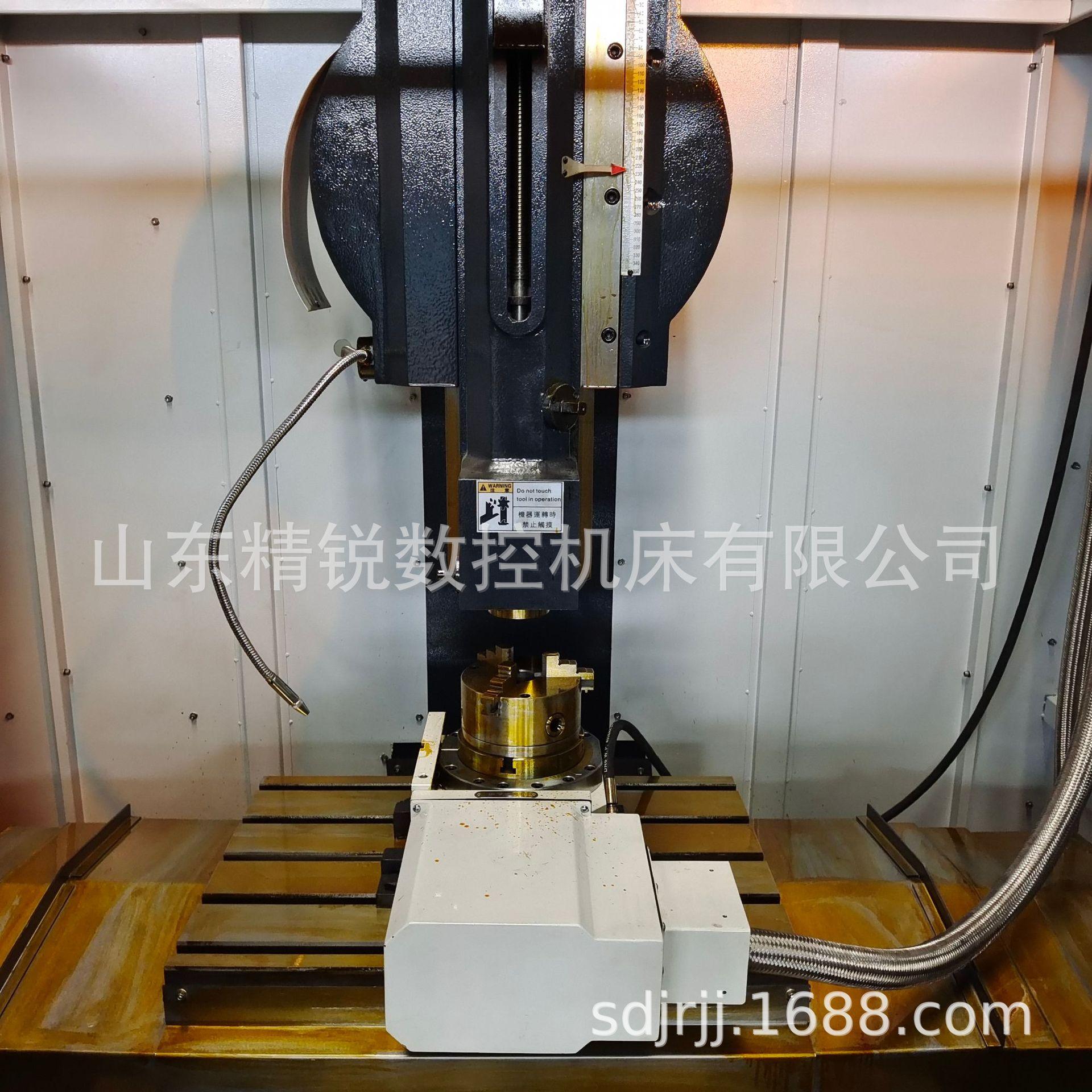

La fresadora CNC BK5035CNC es una fresadora CNC diseñada y desarrollada conjuntamente por nuestra empresa y la empresa taiwanesa Baozhen Machine Tool Company
Esta máquina herramienta tiene las funciones de chavetero, ranurado plano y superficie de conformación. Es una máquina herramienta de corte que realiza el ranurado mediante control digital.

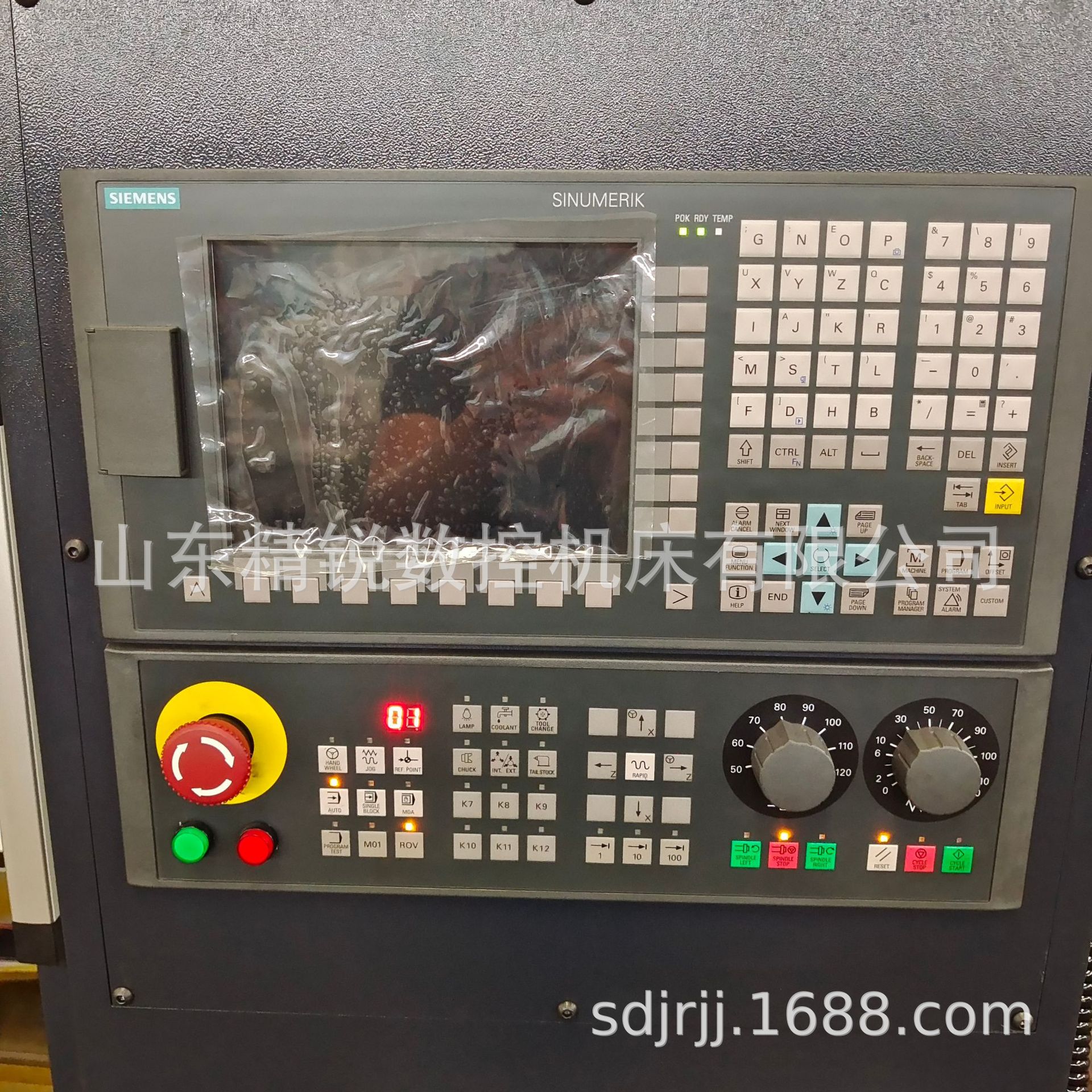

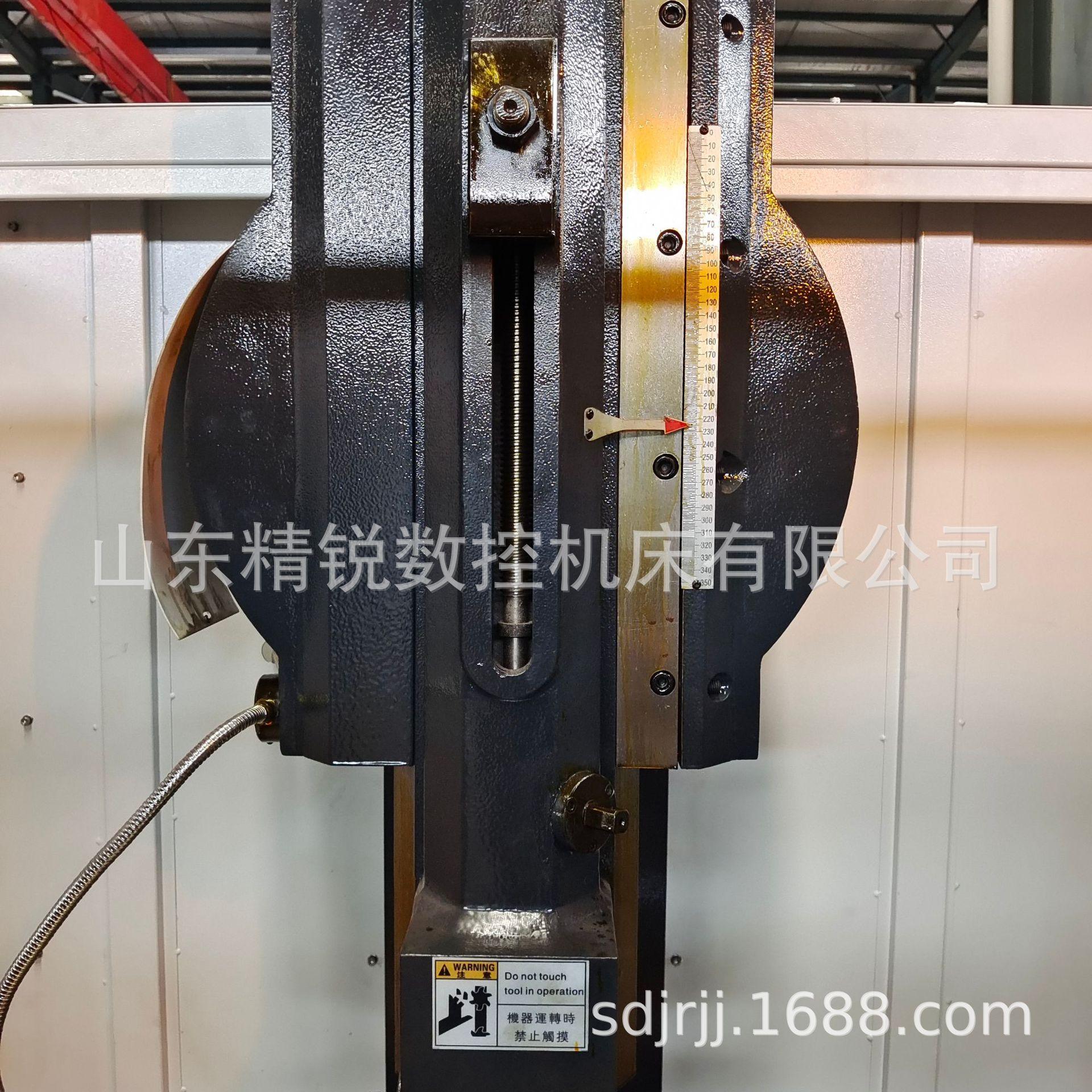

Esta máquina herramienta adopta un sistema CNC de marca famosa nacional (extranjera) para realizar la edición a pantalla completa de indicaciones en caracteres chinos. La transmisión principal adopta un mecanismo de balancín, que se realiza mediante la desaceleración del motor principal a través de una correa síncrona secundaria. Los avances en dirección X e Y están servo controlados para lograr la función de regulación de velocidad continua. Los husillos de bolas en dirección X e Y están conectados directamente al motor.

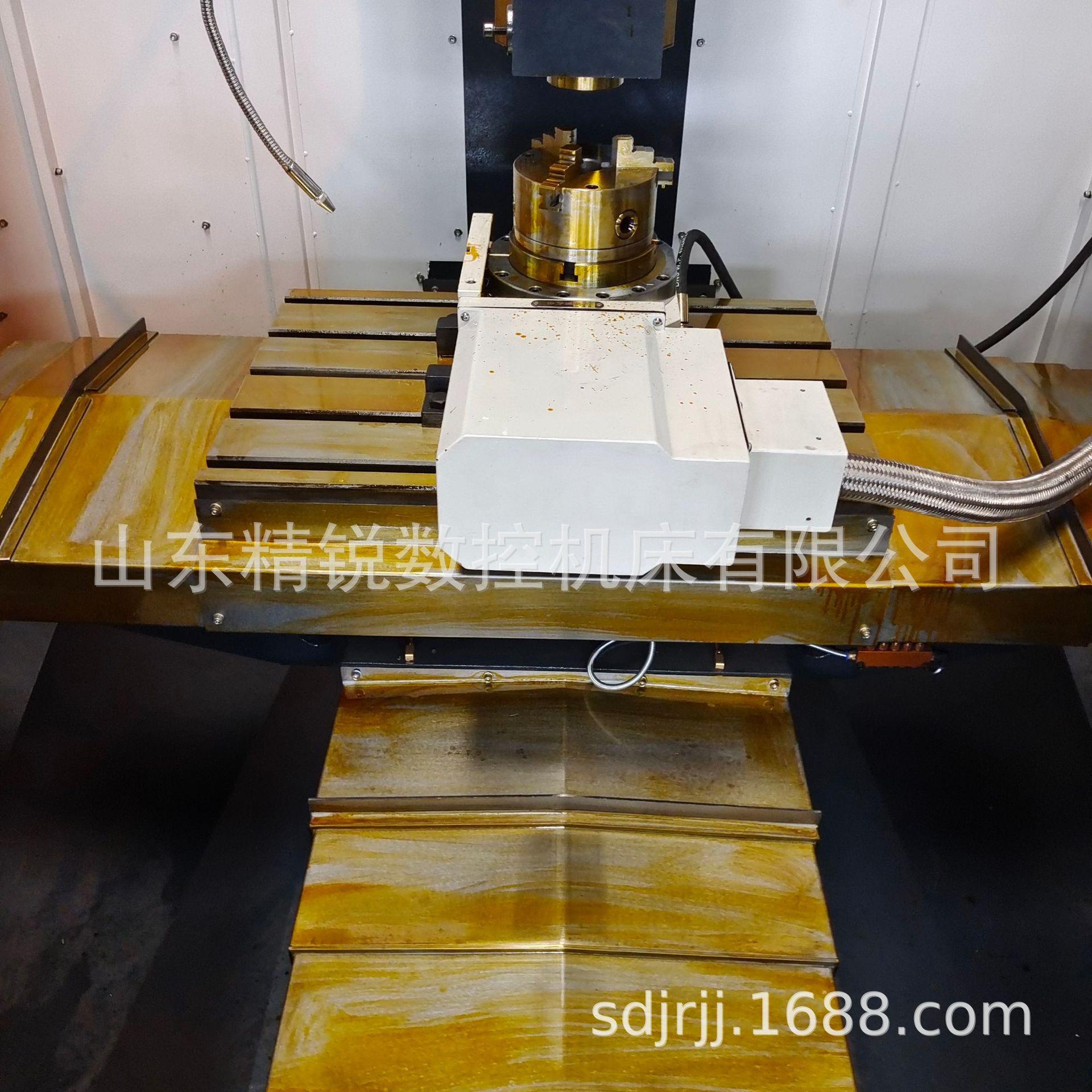

Según las necesidades del usuario, se puede configurar un cabezal divisor CNC o una mesa giratoria CNC para expandir aún más las funciones de la máquina herramienta y facilitar y procesar con precisión chaveteros en diferentes ángulos.
La máquina herramienta tiene alta potencia, buena rigidez, gran reserva de precisión, alta relación costo-rendimiento, larga vida útil y puede ser ampliamente utilizada en la fabricación de máquinas herramienta y automóviles, diversas industrias mecánicas y eléctricas y aeroespaciales. Es un equipo ideal para el procesamiento de chaveteros de diversos materiales.
2. Principales características estructurales

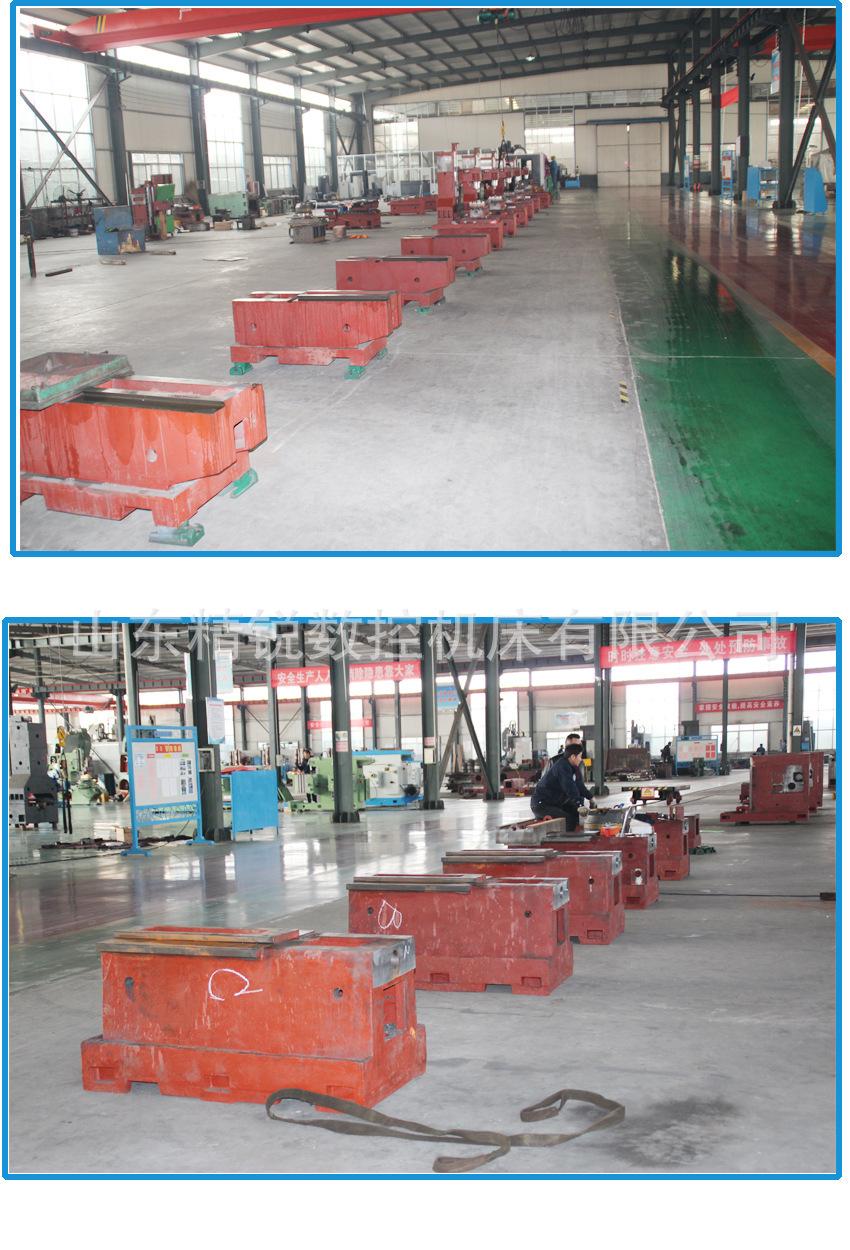

BK5035Fresadora CNC de control numéricoComponentes principales de máquinas herramienta：Base、marco de cama、deslizador,banco de trabajo,Deslizar, RAM y otros componentes，Está hecho de hierro fundido HT250 de alta resistencia y resistente al desgaste, que ha sido sometido a tratamiento de envejecimiento a alta temperatura, tratamiento de envejecimiento secundario después del mecanizado en bruto, rectificado de precisión y raspado para garantizar la precisión de mecanizado de toda la máquina.
BK5035Fresadora CNC de control numéricomáquina herramienta：La base adopta un diseño de doble costilla "montaña", que es el diseño estructural y la aplicación más ideales para el procesamiento en mandrinadoras. La corredera adopta guías rectangulares dobles, que tienen una gran capacidad de carga para garantizar la estabilidad de la pieza de trabajo procesada.
tres,Método de lubricación
Cuatro,BK5035CNCCNCmáquina tragamonedasusardosUn tipo de método de lubricación:
1) Lubricación con grasa
1. La caja de cambios y los cojinetes del husillo del cabezal están lubricados con grasa de aviación.
2. En la parte de avance servo: los soportes de husillo de bolas X/Y utilizan rodamientos de rodillos de alta precisión, todos los cuales están lubricados con grasa de aviación
Cada juego de rodamientos tiene una copa de llenado de aceite
2) Lubricación electrónica cuantitativa de la bomba
1. Parte del banco de trabajo: La guía X/Y y la parte de la placa de presión se lubrican mediante bombas electrónicas cuantitativas
2. La parte del ariete y la parte de ajuste del ariete están lubricadas por bombas electrónicas cuantitativas
La bomba dosificadora tiene una función de alarma de nivel de líquido para recordar al usuario que reposte a tiempo, y para forzar la lubricación regular del banco de trabajo y las piezas del pistón.
Los métodos de lubricación adecuados y confiables pueden garantizar el funcionamiento normal de las máquinas herramienta y extender el mantenimiento a largo plazo de la precisión de las máquinas herramienta.
|
1 |
Los principales parámetros técnicos |
unidad |
Resumen de parámetros |
Observación |
|
2 |
Longitud máxima de inserción del ariete |
mm |
350 |
|
|
3 |
Carrera de ajuste del ariete |
mm |
320 |
|
|
4 |
Número de movimientos del ariete |
n/min |
50-120 |
|
|
5 |
tamaño del escritorio de trabajo |
mm |
750×500 |
|
|
6 |
Recorrido del banco de trabajo (X, Y) |
mm |
420×450 |
|
|
7 |
La distancia desde el eje del orificio de soporte del cabezal de corte hasta el antebrazo de la columna |
mm |
510 |
|
|
8 |
La distancia desde el extremo del orificio de soporte del cabezal de corte hasta el banco de trabajo |
mm |
680 |
|
|
9 |
Par motor en dirección X |
(NUEVO MÉJICO) |
10 |
|
|
10 |
Par motor del eje Y |
(NUEVO MÉJICO) |
15 |
|
|
11 |
De rápido movimiento |
X(m/min) |
5 |
|
|
12 |
Y(m/min) |
5 |
|
|
|
13 |
potencia del motor principal |
KW |
5.5 |
Servo |
|
14 |
peso |
Kilogramo |
3800 |
|
|
|
|
|
|
|
Nota: Cuando esta máquina herramienta utiliza acero de alta velocidad para procesar acero al carbono ordinario No. 45, se recomienda que el ancho de corte sea menor que
O igual a 12 mm.
|
número de serie |
nombre |
modelo |
cantidad |
|
1 |
Certificación de productos |
BK5035CNC |
1 |
|
2 |
Hoja de inspección de calidad |
BK5035CNC |
1 |
|
3 |
tarjeta de garantía |
BK5035CNC |
1 |
|
4 |
Manual del producto |
sistema |
1 |
|
5 |
Instrucciones de funcionamiento |
sistema |
1 |
|
6 |
Guía del usuario |
Nuestra fábrica |
1 |
|
7 |
máquina herramienta |
BK5035CNC |
1 |
|
8 |
Llave Ciruela Muerta |
30 mm |
1 |
|
9 |
llave Allen |
8、10 mm |
1 |
|
10 |
manija de agitación |
|
1 |
|
11 |
Pernos de anclaje |
M16×400 |
6 juegos |
|
12 |
Ajustar la bocina |
|
6 |
|
13 |
pistola de aceite |
|
1 |
