Máquina Laminadora Plana de Adhesivo Termofusible Pur de Cuero Tablero de Fibra de Poliéster Calefacción por Circulación de Aceite Térmico Máquina de Recubrimiento de Pegamento Máquina de Pegado

Máquina laminadora plana de adhesivo termofusible PUR de cuero, máquina de calentamiento por circulación de aceite térmico para tablero de fibra de poliéster, máquina de recubrimiento de pegamento, máquina dispensadora de pegamento

Qufu Bofeng Machinery Co., Ltd. es una empresa especializada en el diseño y la fabricación de maquinaria para carpintería. Se dedica principalmente a la producción de máquinas laminadoras planas, máquinas laminadoras, máquinas laminadoras, máquinas encoladoras, máquinas de transferencia para puertas de madera, máquinas laminadoras de placas y máquinas laminadoras de presión positiva y negativa. Máquina y otros fabricantes de máquinas laminadoras. Qufu Bofeng Machinery Equipment Co., Ltd. integra "investigación científica, producción, ventas y servicio". Desde su establecimiento, nuestra fábrica cuenta con equipos completos de procesamiento mecánico y equipos de proceso perfectos. Confiando en el progreso científico y tecnológico, estamos comprometidos con la investigación y el desarrollo de nuevos productos y mejoras tecnológicas, centrándonos en el servicio posventa del producto y absorbiendo la esencia de productos similares nacionales y extranjeros, lo que ha permitido que la empresa se desarrolle rápidamente. Nuestra empresa se basa en la calidad y toma la ciencia y la tecnología como guía. Para adaptarnos al desarrollo del mercado y a las necesidades de la adhesión a la organización de la OMC, continuamos innovando, avanzando en ciencia y tecnología, exigiéndonos estrictamente a nosotros mismos, proporcionando a los usuarios productos de alta calidad y servicios posventa, y somos bien recibidos por los clientes nacionales y extranjeros. Consistencia del cliente. Qufu Bofeng Machinery Equipment Co., Ltd. proporciona servicios técnicos y sinceros de preventa, venta y posventa. Esperamos que los clientes nuevos y antiguos y las personas de la industria nos visiten para recibir orientación, buscar una causa común y crear un mañana mejor.

servicio al cliente:

Máquina para laminar a plano chapa de madera corrugada por agua Máquina para laminar película adhesiva termofusible de placa de cristal de carbono Máquina para laminar revestimiento de pared sin pintura Método de operación: alimentación automática, pegado automático de película, corte automático, salida automática.

El fabricante de la máquina laminadora describe brevemente el alcance aplicable de la máquina laminadora de láminas PUR.

Es adecuado para la laminación de tableros y tableros, tableros y láminas, y tableros y bobinas en los campos de muebles, puertas, armarios, nuevos materiales de construcción, etc.

Materiales del tablero: tablero de densidad, tablero de partículas, tablero de espuma de PVC, tablero de vidrio y magnesio, tablero de madera y plástico, tablero multicapa, tablero de yeso, tablero extruido, tablero de nido de abeja, tablero de acero galvanizado, etc.

Material de la lámina: acrílico, tablero ignífugo, tablero de PVC, tablero, placa de metal, etc.

Materiales enrollados: película de PVC, película de PET, máquina laminadora de lámina de acero chapada

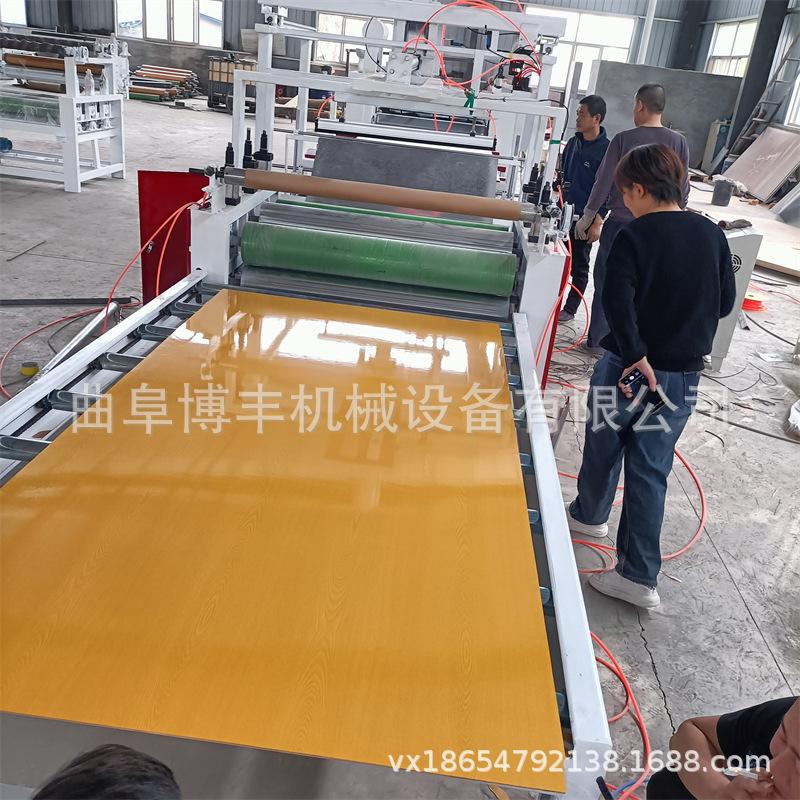

Máquina laminadora plana con película adhesiva termofusible: Utiliza el calentamiento y prensado de rodillos, el calentamiento en horno y la película adhesiva para unir completamente el tablero y la chapa de madera. Es resistente y ecológica. No es necesario limpiar el rodillo de goma diariamente después del trabajo. Tanto la máquina como los materiales son mucho más económicos que la laminación con adhesivo termofusible convencional.
Alimentación automática, pegado automático de película, corte automático y salida automática.
Banco de trabajo de 4 metros con rodillo de presión, 3 correas, cepillos y dos ventiladores para eliminación de polvo.
Prensa de rodillos de silicona calentada, máquina de polvo magnético, embrague,
Banco de trabajo de 3,2 metros, 3 cintas resistentes a altas temperaturas, con guía neumática para desviación, horno de 2,5 metros,
Palanca de control síncrona accionada manualmente, máquina laminadora con revestimiento de cola fría (tres ejes de expansión de aire), con un juego adicional de placas de bloqueo de goma,
En la parte trasera hay un banco de trabajo de 4 metros, tres cintas y dos rodillos de presión.

La máquina laminadora para aplicar película protectora a la superficie del tablero, la máquina laminadora automática para el tablero y las reglas para una laminación suave y sin burbujas

1. Preparación de la producción de la máquina laminadora de superficies de láminas1. Conecte la alimentación y active el presostato del armario de control según sea necesario (se puede colocar papel decorativo sin calentar). La temperatura no debe superar los 50 °C.
2. Utilice un paño húmedo para limpiar la superficie de los rodillos de entrada y salida y de cada rodillo de presión, y verifique que no haya residuos robados en la máquina.
3. El líder del equipo ajusta la temperatura de prensado en caliente de la máquina de etiquetas y la altura del colector de polvo de acuerdo con el proceso de etiquetas.
4. Instale el rodillo de papel y ajuste el freno y la distancia entre ambos lados.
5. Vierta el pegamento y ajuste la cantidad. Ajuste la altura entre los rodillos de presión superior e inferior según el grosor de la chapa.
6. Envíe una pieza de tablero para su prueba. Si la prueba es satisfactoria, se transferirá a producción normal. Si no la supera, continúe ajustando el freno, la presión y la presión superior.

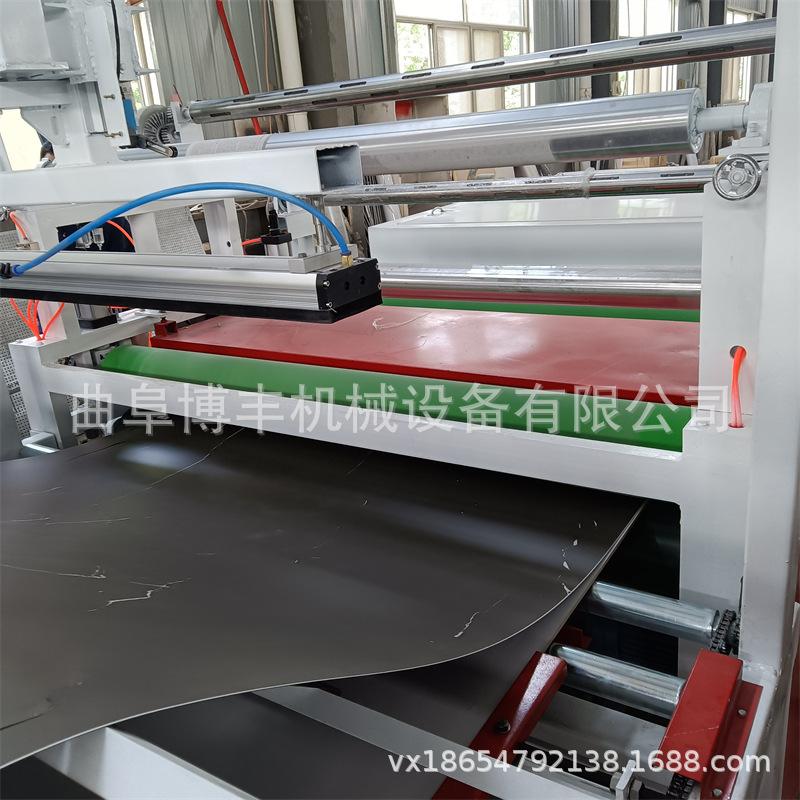

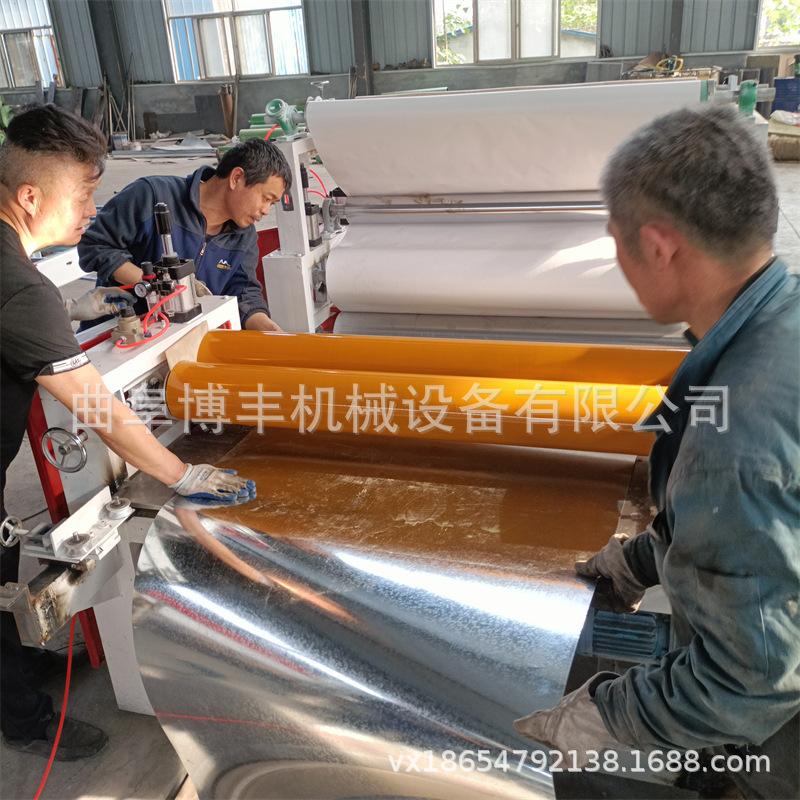

Efecto de recubrimiento de placa de acero galvanizado

El efecto de aplicar película de polímero

Melamina ignífuga efecto cuero

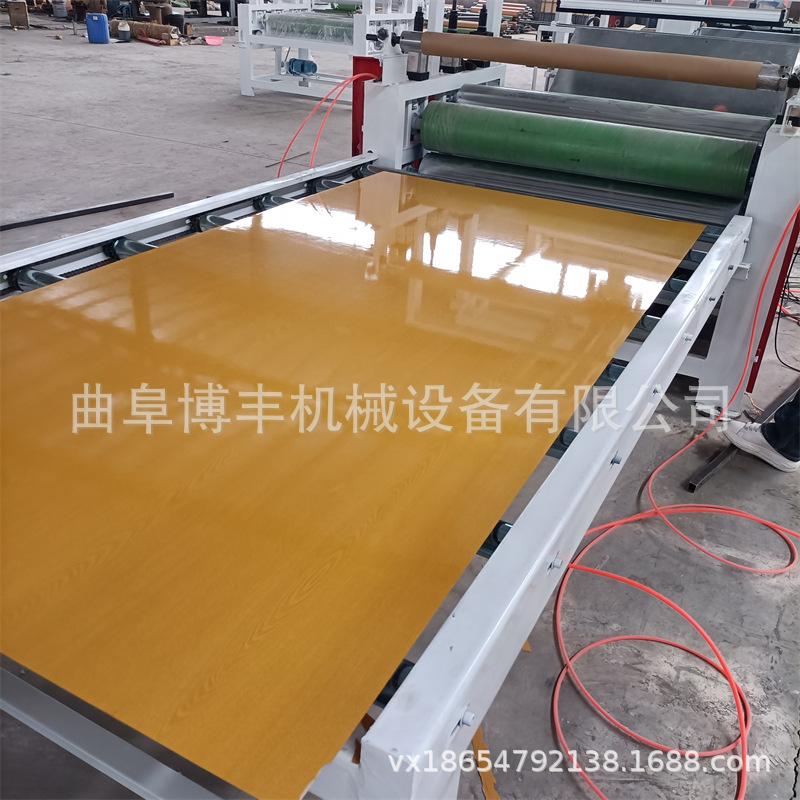

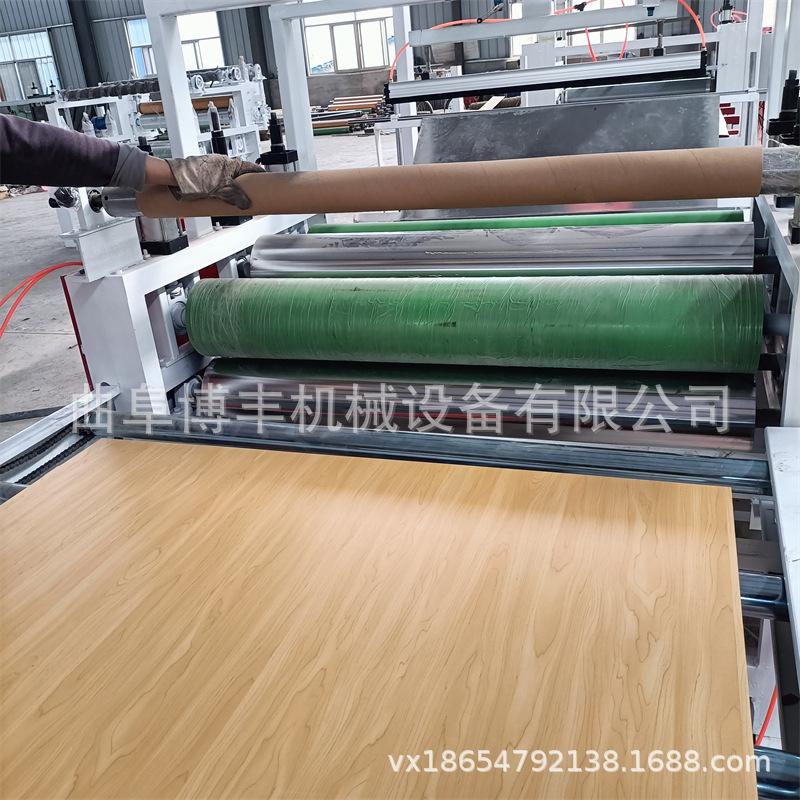

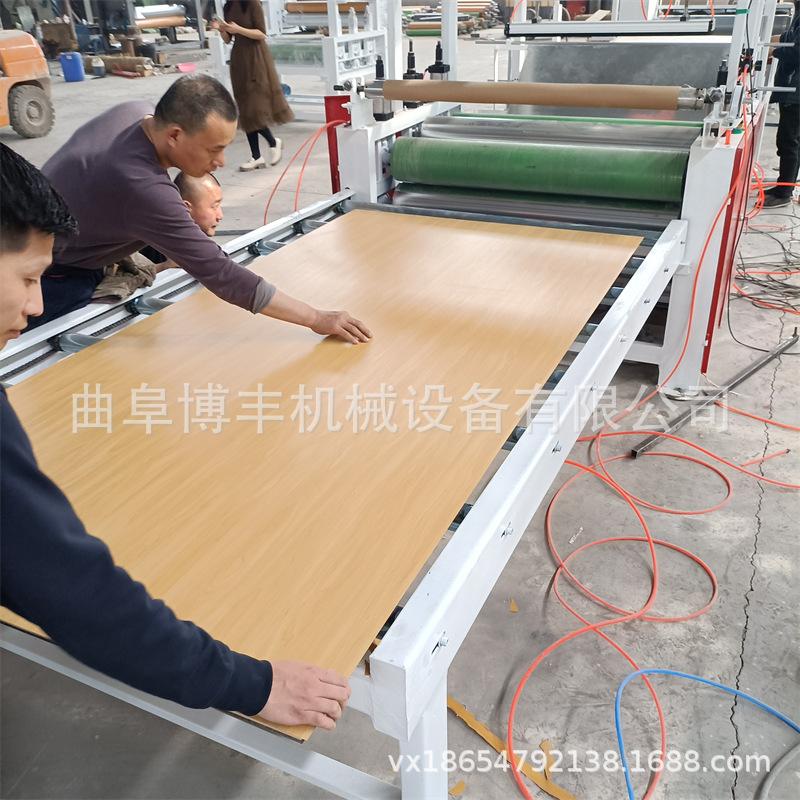

Efecto chapa de madera

El efecto de aplicar pegamento sobre la película es plano

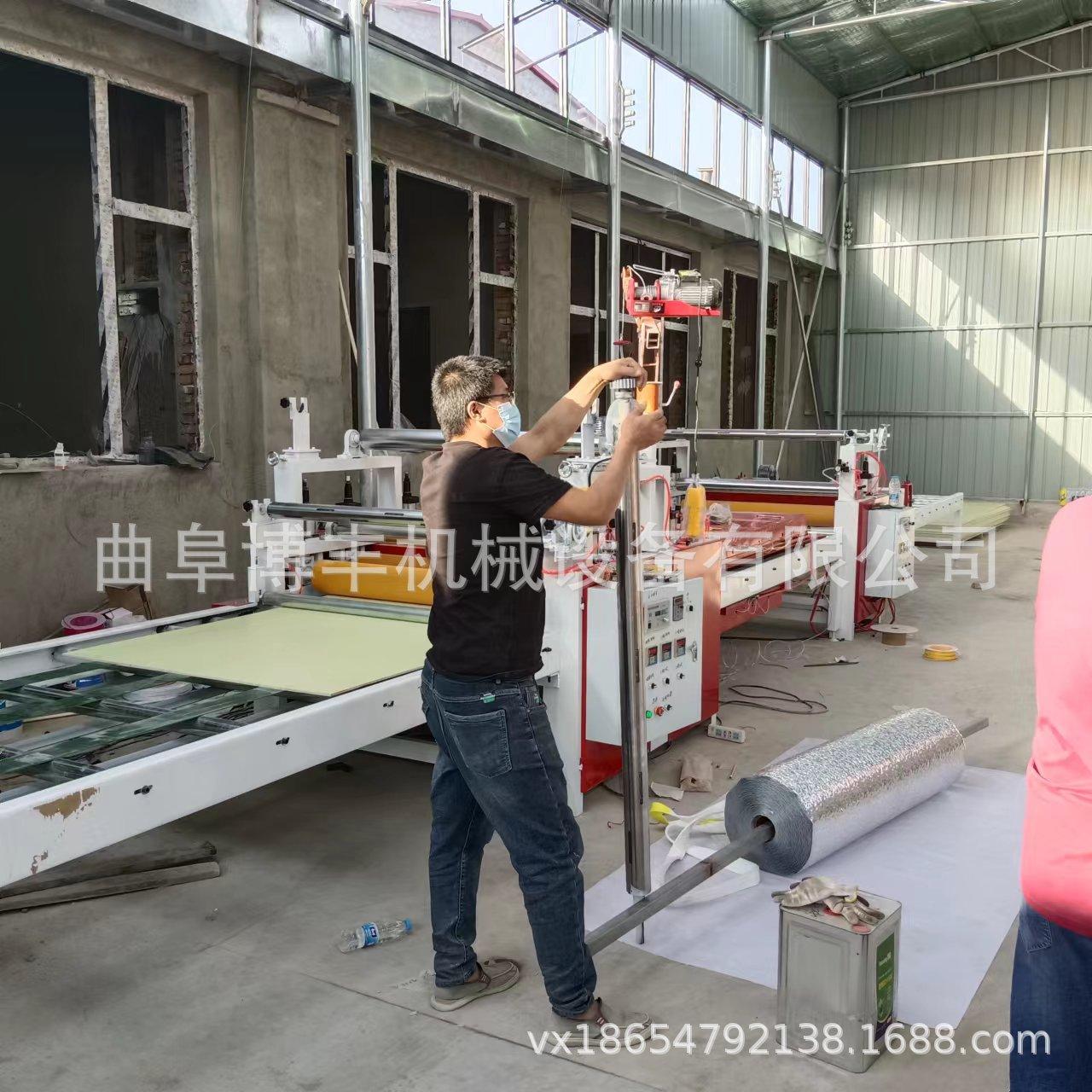

Equipado con un elevador de papel eléctrico de 500 kg y 2,2 kW, que permite subir escaleras y reemplazar el dispositivo de rollos de papel. Solo se necesita una persona, lo que reduce el trabajo del personal y resulta práctico y rápido.

1.8 Recorte longitudinal

1.9 Seguimiento y corte de bobinas

-Parte del marco: Soldada con acero de alta calidad, la estructura es sólida y confiable.

- Pieza del rodillo de presión: Está hecha de tubo de acero sin costura trefilado con precisión y está recubierta con pegamento.

- Parte de corte: La fresadora es accionada por un motor de alta frecuencia de 0,5 kW para garantizar cortes precisos. Incorpora un interruptor de detección para un control inteligente. Utiliza un reductor de tornillo sin fin de turbina Borel RV40-75, un motor de 0,3 kW, un reductor planetario modelo TBK90-10-P2 y un servomotor de 0,75 kW para determinar con precisión la posición inferior de la herramienta.

-Seguimiento de la cabeza del tablero, la distancia entre tableros es de 10

La línea de producción de máquinas para el compuesto de placas de PUR puede equiparse con manipuladores automáticos en las tres secciones de carga, encolado y descarga de placas, según las necesidades del cliente. El manipulador automático puede elegir entre un manipulador de viga y un manipulador de seis ejes. Cada manipulador automático está equipado con una plataforma de material que se desplaza y eleva automáticamente. Todos los manipuladores automáticos están conectados automáticamente al sistema de control PLC principal de toda la máquina.

Películas aplicables para máquinas laminadoras: película protectora, cinta de doble cara, cinta transparente, película electrostática.

Uso del equipo: Laminación automática en una o ambas caras de productos planos y posicionamiento por infrarrojos o corte automático por metros.
Método de operación: alimentación automática, pegado automático de película, corte automático, salida automática.
Ejemplos de aplicación: paneles de chapa de madera, paneles de muebles, paneles de puertas, paneles de vidrio, paneles de acero inoxidable, chapas de aluminio, paneles de aluminio y plástico, tableros de densidad, tableros de partículas, tableros de fibra de bambú, etc.
Ventajas del equipo: El equipo tiene un rendimiento estable, buena consistencia en el corte de la película, sin burbujas, sin arrugas, y la eficiencia de aplicación de la película es de 18 metros por minuto, ayudándole a resolver el problema de aplicación de la película a bajo costo.

Máquina laminadora plana de PET transparente con pegamento UV LibroLa máquina se utiliza para aplicar película adhesiva de PET, que no requiere recubrimiento con pegamento y es segura y ecológica. Su funcionamiento es sencillo: se calienta y se hornea el pegamento sólido EVA rociado en la parte posterior de la película de PET para que se funda y luego se pega directamente sobre la superficie de la pieza. El equipo puede utilizarse para el recubrimiento de superficies de tableros de melamina, paneles de chapa de madera, tableros de fibra de bambú, paneles de nido de abeja de aluminio, tableros metálicos, tableros de plástico, tableros para muebles, tableros para armarios, tableros para gabinetes, paneles de puertas y otras piezas planas.

Esta máquina se utiliza para pegar una película de PET transparente sobre una pieza plana pre-recubierta con pegamento UV. Posteriormente, se cura completamente en aproximadamente 3 segundos mediante irradiación UV.
Foshan Shuofang Intelligent Equipment Co., Ltd. se dedica principalmente a la laminación plana UV y a la laminación plana de PET, que ofrece máquinas laminadoras planas con pegamento UV y PET transparente. La empresa siempre se ha adherido a una filosofía empresarial honesta y orientada al cliente para ofrecer a sus clientes máquinas laminadoras planas con pegamento UV y PET transparente de alta calidad. El servicio de laminación plana de PET varía según las especificaciones del producto. Si tiene alguna necesidad, por favor, contácteme por teléfono para evitar pérdidas innecesarias.

Características de rendimiento de la máquina laminadora plana de alto brillo
1. Se utiliza un aplicador de cola termofusible de precisión para el enchapado de paneles planos. Sus características técnicas son alta precisión, diseño práctico, estructura innovadora, fácil manejo y cumplimiento de estándares internacionales. Es un equipo ideal para adhesivos de paneles y productos de PVC.
2. Unión de tableros multicapa, adecuada para la producción de tableros de chapa de alto brillo, tableros para gabinetes y paneles de puertas de muebles, tableros de nido de abeja y unión de tableros de espuma, etc.
3. Materiales de recubrimiento: acrílico de alto brillo, tablero ignífugo, tablero de PVC y placa metálica. PE, PET, película de PVC, chapa de madera, lámina de MDF.
4. Sustrato del tablero: tablero MDF, tablero de partículas, tablero de espuma y tablero con núcleo de panal, etc.
5. Utilice adhesivo: adhesivo termofusible de poliuretano reactivo PUR y adhesivo termofusible para laminación (opcional).
6. Usuarios: empresas de fabricación de muebles, armarios, puertas planas, fábricas de materiales de construcción nuevos, fábricas de paneles decorativos.
Parámetros técnicos de la máquina de etiquetas adhesivas de alto brillo
1. La línea de producción de la máquina de etiquetas SKR-III (PVC) es ideal para fabricantes de papel de enchapado a gran escala. Esta línea de producción ofrece la ventaja de no producir arrugas ni burbujas, y una alta eficiencia en el papel de enchapado.
2. Las características técnicas de la máquina incluyen alta precisión, diseño razonable, estructura innovadora, operación conveniente y estándares internacionales. Es un equipo ideal para etiquetas adhesivas en láminas y de PVC.
3. Configuración relacionada con el bolígrafo: colector de polvo, máquina de pegamento de una sola capa, máquina de colocación de papel y pegatinas, cortadora de papel automática, prensa de calor y máquina de prensado posterior.

Aplicador de pegamento de doble cara modelo 1300: (aplicador de pegamento)
1. El ancho efectivo de la máquina de recubrimiento con pegamento es de 1250 mm. La altura de procesamiento es de 2 a 30 mm.
2. El diámetro del rodillo de caucho es de 160 mm (dos rodillos), fabricado con caucho de nitrilo natural. Resistente al aceite, a la corrosión y al desgaste.
3. El diámetro del rodillo de acero de ajuste de pegamento es de 160 mm (dos piezas) y la cantidad de pegamento se puede controlar de forma arbitraria.
4. El diseño de la tolva inferior elimina la necesidad de agregar pegamento repetidamente, lo que ahorra mano de obra y pegamento, es limpio y mejora enormemente la eficiencia del trabajo.
5. Toda la máquina tiene una estructura totalmente de acero y está equipada con una protección en forma de puerta, que es segura y fácil de usar.
6. Equipado con motor de grado 1.5KW-6 y reductor de engranajes totalmente de acero tipo 150, con mayor vida útil.
Aplicador de pegamento de doble cara modelo 1100: (aplicador de pegamento)
1. El ancho de la máquina de recubrimiento de pegamento es de 1100 mm. La altura de procesamiento es de 2 a 30 mm.
2. El diámetro del rodillo de caucho es de 250 mm (dos rodillos), fabricado con caucho de nitrilo natural. Resistente al aceite, a la corrosión y al desgaste.
3. El diámetro del rodillo de acero de ajuste de pegamento es de 180 mm (dos piezas) y la cantidad de pegamento se puede controlar de forma arbitraria.
4. El diseño de la tolva inferior elimina la necesidad de agregar pegamento repetidamente, lo que ahorra mano de obra y pegamento, es limpio y mejora enormemente la eficiencia del trabajo.
5. Toda la máquina tiene una estructura totalmente de acero y está equipada con una protección en forma de puerta, que es segura y fácil de usar.
6. Equipado con motor de grado 1.5KW-6 y reductor de engranajes totalmente de acero tipo 150, con mayor vida útil.
1. El ancho de la máquina de recubrimiento de pegamento es de 1400 mm. La altura de procesamiento es de 2 a 30 mm.
2. El diámetro del rodillo de caucho es de 250 mm (dos rodillos), fabricado con caucho de nitrilo natural. Resistente al aceite, a la corrosión y al desgaste.
3. El diámetro del rodillo de acero de ajuste de pegamento es de 180 mm (dos piezas) y la cantidad de pegamento se puede controlar de forma arbitraria.
4. El diseño de la tolva inferior elimina la necesidad de agregar pegamento repetidamente, lo que ahorra mano de obra y pegamento, es limpio y mejora enormemente la eficiencia del trabajo.
5. Toda la máquina tiene una estructura totalmente de acero y está equipada con una protección en forma de puerta, que es segura y fácil de usar.
6. Equipado con motor de 1.5KW de 6 polos y reductor de engranajes tipo 150 de acero completo, con mayor vida útil.

Adhesivo termofusible PUR

PUR (Poliuretano Reactivo), nombre completo en chino, es un adhesivo termofusible de poliuretano reactivo de curado por humedad. Su componente principal es un prepolímero de poliuretano con terminación en isocianato, que contiene grupos uretano (-NHCOO-) o isocianato (-NCO) químicamente activos en su estructura molecular. Presenta una excelente adhesión a madera, metal, vidrio, caucho, plástico, cuero, tela, papel y otros materiales. El adhesivo termofusible PUR se ha utilizado en Europa y Estados Unidos durante décadas, y su tecnología es avanzada. Hoy en día, sigue siendo un adhesivo en muchos campos. El adhesivo termofusible PUR presenta dos procesos: reacción física y reacción química durante su uso: la reacción física es el rendimiento termoplástico de fraguado en frío del adhesivo termofusible común; el pegamento se aplica en estado fluido y caliente, y la temperatura se reduce durante la laminación, cristalizando y posicionando rápidamente; la reacción química consiste en que, entre unas pocas horas y unos días después de la laminación, los grupos reactivos del PUR se reticulan químicamente con el hidrógeno activo del material para formar moléculas de poliuretano. El producto curado del adhesivo termofusible PUR es caucho de poliuretano, y su fuerza de adhesión, resistencia a los disolventes, resistencia a la pintura, resistencia al calor, resistencia a la hidrólisis y otras propiedades son significativamente mejores que las del adhesivo termofusible EVA, ya sea a base de agua o de disolvente. El adhesivo termofusible PUR contiene un 100 % de ingrediente activo sin volatilización de agua ni disolventes. Cumple con los estándares de protección ambiental para adhesivos de gama media y es ecológico.

Comparación entre la laminación de PUR y la laminación con solvente, laminación con agua y laminación con EVA. Más información sobre la máquina laminadora de láminas de PUR y la línea de producción de laminado plano de PUR: Máquina laminadora de PUR, máquina laminadora plana, precio de la máquina laminadora plana ecológica de PUR. Llámenos para consultarnos.

Las máquinas de pegatinas, las laminadoras y las laminadoras de PVC también pueden procesar profundamente varios tableros de madera (madera contrachapada, tablero de cinco capas, tableros de partículas, tableros de densidad) y pueden producir tableros decorativos de lujo de varios colores, lo que aumenta las ganancias y son más adecuadas para fábricas de muebles, fábricas de tableros artificiales, empresas municipales y hogares autónomos para hacerse cargo de la producción.

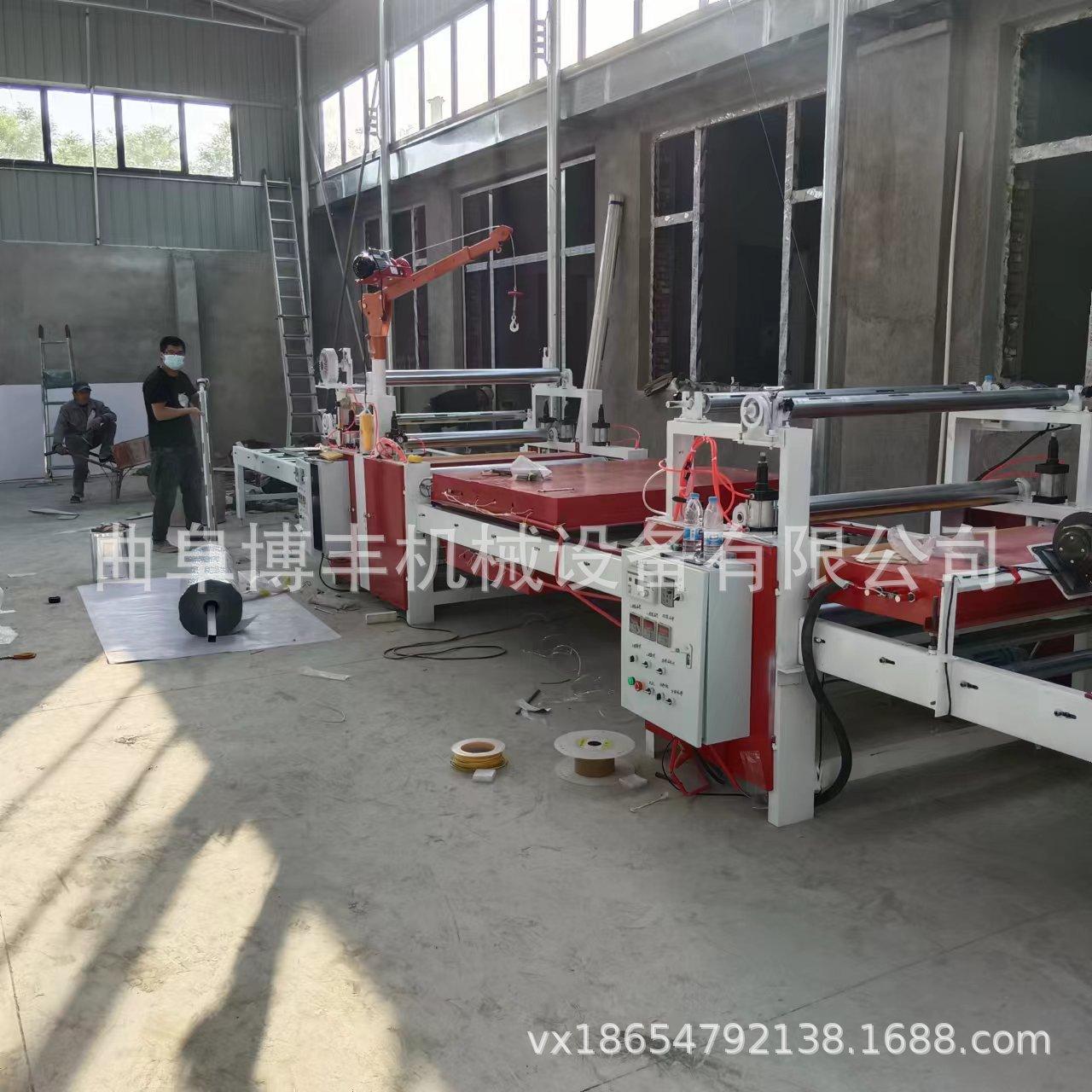

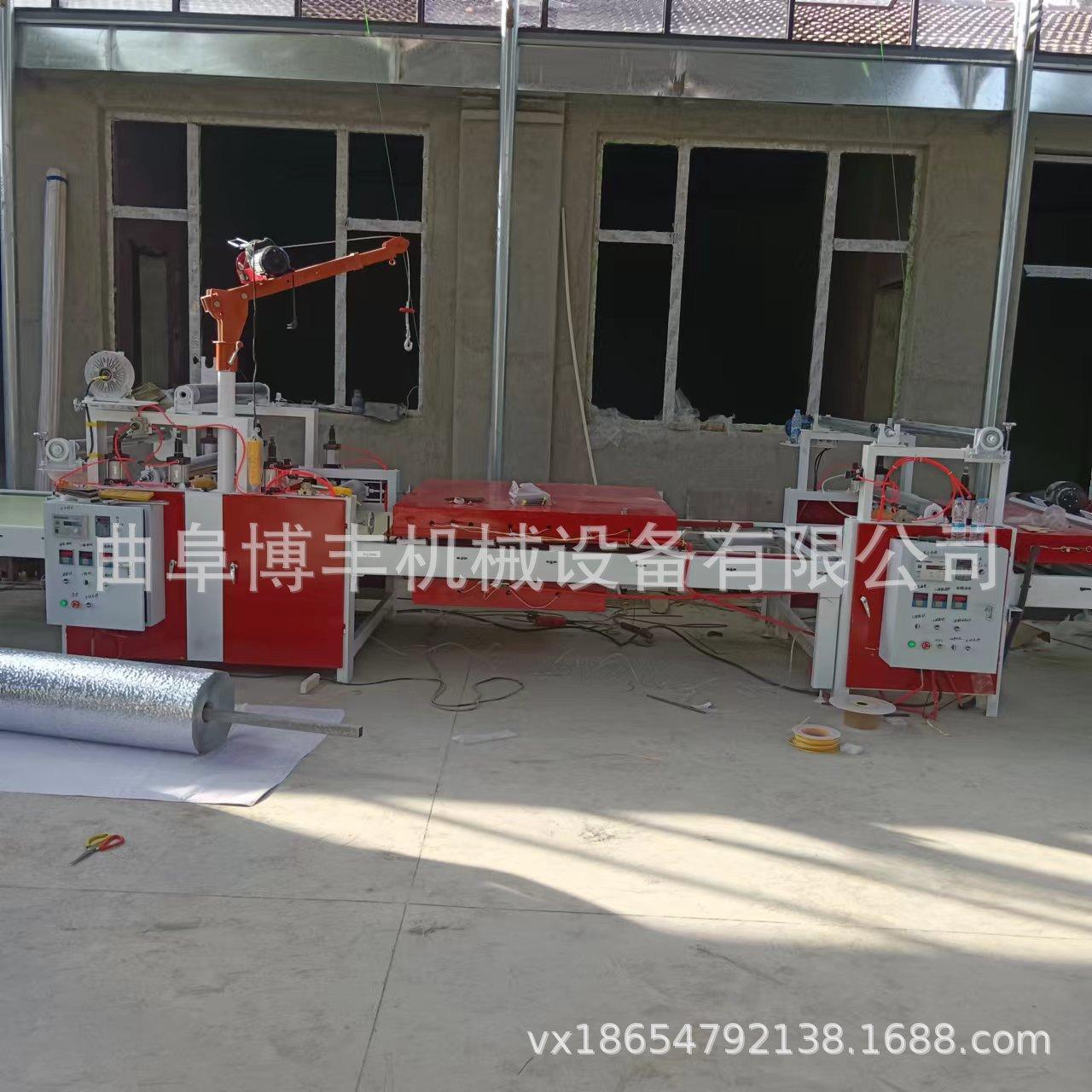

La laminadora con adhesivo termofusible PUR consta de seis máquinas independientes y una máquina anexa. El pegamento PUR se aplica a la superficie del tablero mediante un rodillo anilox o de silicona, y luego se aplica con un rodillo de presión para formar la lámina o rollo decorativo. El material y el tablero se adhieren firmemente para completar el proceso de laminado. Esta capa de pegamento es irreversible. Esta máquina cuenta con un alto grado de automatización y es fácil de operar.

Esta máquina también tiene una barredora en la parte de encolado.

Sistema de fusión de 55 galones

-Un dispositivo electromecánico que integra control de calentamiento de temperatura, función de presurización, transporte de líquido y funciones de recubrimiento por extrusión.

El adhesivo termofusible sólido se calienta y se funde rápidamente en estado líquido en el cilindro de pegamento, acumulándose en la base de la placa de presión. Cuando la temperatura de funcionamiento alcanza la temperatura de uso, el motor acciona la bomba de engranajes, que aspira el adhesivo termofusible y lo añade simultáneamente. Se introduce en el asiento del colector (placa de circuito impreso del adhesivo), fluye a través del filtro, el tubo aislante y el cuerpo de la pistola de pegamento termofusible, y finalmente sale por la boquilla de pulverización para completar la aplicación. Gracias al control del convertidor de frecuencia, la velocidad del motor es estable y se puede controlar rápidamente, lo que garantiza una salida de pegamento uniforme y estable, especialmente adecuada para aplicaciones de recubrimiento cuantitativo.

-Potencia de la bomba de pegamento: 0,75 kW (se instala un motor encima del barril de pegamento para proporcionar la potencia necesaria para la bomba de engranajes de pegamento que se encuentra debajo, la potencia de una sola máquina es de 0,75 kW)

-Potencia de calentamiento: 18kw (se colocan 60 tubos de calentamiento en la bomba de engranajes para proporcionar el calor necesario para fundir el pegamento PUR, y la potencia de los tubos de calentamiento es de 0,3kw).

-Potencia total: 18,75 kW

-Bomba de engranajes: 15 g/rev

-Capacidad de suministro de pegamento: 0-35 kg/h

-Voltaje de trabajo: 380V

-Presión de aire estándar: 6 Bar (se proporciona presión de aire de funcionamiento de los cilindros con modelo SI-125*1000-S en ambos lados del barril de pegamento)

característica principal

1. Calentamiento y fusión progresivos

La placa calefactora se encuentra sobre el pegamento. Al calentarse, solo la capa superior del cilindro de pegamento está en contacto con ella y se funde al alcanzar el punto de fusión. La parte inferior del cilindro no se funde en este momento. Esto permite fundir la cantidad necesaria durante la producción.

2. Aplicar capa protectora de teflón

La superficie exterior de la placa calefactora está recubierta con un revestimiento de teflón y carbonizada para garantizar la gelatina y reducir las obstrucciones.

Separar el pegamento del aire durante la fusión.

Hay una junta tórica entre el anillo de la placa calefactora y el anillo interior del cilindro de pegamento, lo que impide que el coloide líquido fundido entre en contacto con el aire. Esto soluciona el problema de que el PUR y otros adhesivos no entren en contacto con el aire al fundirse.

Ajuste continuo de la salida de cola

El motor de control de funcionamiento de la bomba de engranajes de precisión adopta un convertidor de frecuencia continuo para la regulación de la velocidad, que puede controlar con precisión la salida.

Indicación de señal de la parte inferior de la placa calefactora

Hay un interruptor de recorrido debajo del tanque principal de gasolina. Cuando la placa calefactora llega al fondo del barril, el interruptor de recorrido emite una señal y la luz indicadora se enciende en amarillo.

Rueda universal

Se instalan cuatro ruedas universales debajo del fuselaje para facilitar su uso móvil.

-Velocidad del motor: 0,5-60 rpm

-Tamaño de apariencia: 1510*850*1405 mm

-Peso: 705kg

4. Equipado con máquina de temperatura de aceite de 18kw.

-Dispositivo de aceite térmico: máquina de molde caliente de 18KW, la circulación de aceite térmico puede mantener la temperatura en el rodillo a una temperatura constante y la temperatura de recubrimiento local no afectará el punto de fusión del pegamento.

Tras calentar el aceite, se introduce directamente en el rodillo de recubrimiento de caucho y en el rodillo de acero de recubrimiento de caucho de la máquina de recubrimiento de pegamento. En futuras reparaciones y mantenimiento, siempre que se sustituya el tubo calefactor, no será necesario desmontar ni montar la máquina de recubrimiento de pegamento.

-En la posición de entrada del aplicador de pegamento, el aplicador de pegamento utiliza una junta giratoria, que no afecta la circulación del aceite.

A medida que los costos laborales siguen aumentando, los equipos de automatización industrial se utilizan cada vez más en diversos campos. Entre ellos, los robots industriales se han convertido en una herramienta ideal para la producción de automatización industrial gracias a su excelente estabilidad, amplia adaptabilidad y alta eficiencia. En comparación con los humanos, los robots pueden trabajar de forma continua en entornos tóxicos, nocivos y peligrosos, como soldadura y pintura, y también pueden realizar tareas frecuentes, monótonas y repetitivas, como la carga y descarga, el transporte, etc. [1]. En líneas de trabajo automatizadas como el embalaje de productos, el transporte de objetos y el montaje mecánico, cada vez se utilizan más ventosas de vacío para sujetar objetos [2]. La mayoría de los fabricantes nacionales e internacionales ya han utilizado este tipo de manipulador de ventosas, como Shanghai Hande Factory y Tesla Unmanned Factory.

La ventosa suave y elástica puede realizar fácilmente funciones de manipulación como sujetar, soltar y transferir piezas de trabajo, y garantiza que el objeto sobre el que actúa no se dañe. El manipulador de ventosa existente solo puede transportar y colocar piezas con formas relativamente simples y regulares. Debido a que la placa de vidrio es un plano liso, el brazo principal de este manipulador de ventosa solo necesita de 1 a 2 grados de libertad para instalar múltiples cabezales de ventosa para cumplir con los requisitos de trabajo. Por ejemplo, el manipulador de disco solo se utiliza para sujetar y transportar placas de vidrio. Sin embargo, en la línea de producción de soldadura de automóviles, la carrocería en blanco está compuesta por muchas placas delgadas y tiene una forma irregular. El manipulador de ventosa requiere más complejidad y más grados de libertad. El manipulador de ventosa de múltiples grados de libertad se convertirá en la fabricación de equipos en la línea de producción de soldadura. El foco de la investigación.

El manipulador de ventosas montado en pórtico estudiado en este artículo transporta principalmente piezas a través de cuatro manipuladores de ventosas de múltiples grados de libertad y dos manipuladores de ventosas auxiliares. No solo cumple con los requisitos para el manejo de piezas irregulares, sino que también tiene una carrera ultra grande, alta carga y alta eficiencia. Se caracteriza por su simplicidad, economía y larga vida útil, y tiene amplias perspectivas de aplicación [3,5], por lo que la investigación sobre manipuladores de ventosas es particularmente importante. Diseño y análisis cinemático del mecanismo del manipulador de ventosas suspendido en pórtico. A través del diseño del mecanismo, el modelado cinemático y el análisis del espacio de trabajo del manipulador suspendido en pórtico, se llevó a cabo el estudio del manipulador de ventosas: primero, se estableció un modelo tridimensional del manipulador de ventosas. Con base en la teoría de espinores [6], se estableció el modelo cinemático del manipulador de ventosas y se obtuvo la ecuación de postura final del manipulador de ventosas. Posteriormente, se utilizó MATLAB para obtener el espacio de trabajo y el espacio de trabajo del manipulador de ventosa de un solo brazo, basándose en el método de análisis matemático de Monte Carlo [7]. En el espacio de trabajo colaborativo de cuatro manipuladores de ventosa en una posición determinada, se importó el modelo tridimensional a ADAMS para obtener un prototipo virtual del manipulador. Se utilizó la función STEP para resolver y analizar el dominio de trabajo del prototipo virtual, y se analizó el espacio de trabajo del manipulador de ventosa de cuatro brazos [8]. Esto sentó las bases para el posterior ajuste del tamaño del manipulador de ventosa para rastrear los puntos de sujeción y la trayectoria de las piezas de placa delgada.

1 Diseño de mecanismo manipulador de manejo de ventosas

El manipulador de ventosas adopta una estructura suspendida y se instala en el pórtico. Se mueve a lo largo de tres ejes de coordenadas verticales independientes (eje X, eje Y, eje Z) hasta alcanzar la posición deseada. Este manipulador es ideal para el transporte y agarre de piezas a largas distancias. La caja de control eléctrico está diseñada de forma independiente y separada del manipulador para facilitar su manejo. La Figura 1 muestra el diagrama del principio de funcionamiento del manipulador de ventosas para el transporte de piezas; la Figura 2 muestra el manipulador de ventosas suspendido en el pórtico.

1. Normas de seguridad
1. Cualquier persona que utilice este equipo debe leer y comprender las instrucciones cuidadosamente antes de operar la máquina.
2. Antes y durante el arranque, se deben separar los rodillos de goma. Nunca arranque la máquina cuando haya mucha presión sobre la goma o fricción seca entre los rodillos, ya que es muy fácil dañar el reductor o quemar el motor.
3. Recuerde mantener el cuerpo humano y los objetos afilados y duros alejados de los rodillos para garantizar la seguridad de las personas y el equipo.
4. Después de cada 8 horas de uso del aplicador de pegamento, se deben limpiar la superficie, el extremo y la placa de retención de goma del rodillo. No debe quedar ninguna capa de pegamento residual ni corrosión mecánica.
5. Los cojinetes, guías, cadenas, cajas de engranajes sin fin, etc. deben llenarse con aceite lubricante a tiempo para evitar la corrosión y el desgaste.
6. Si se detecta alguna anomalía durante el procesamiento, se debe presionar inmediatamente el interruptor principal de parada. No realice tareas de mantenimiento en la máquina antes de desconectar la alimentación principal.
7. Los electricistas no profesionales no pueden abrir la caja eléctrica ni cambiar la posición del cableado al salir de la fábrica; dentro del período de garantía, solo el personal de mantenimiento autorizado puede repararlo; de lo contrario, la garantía quedará anulada.
