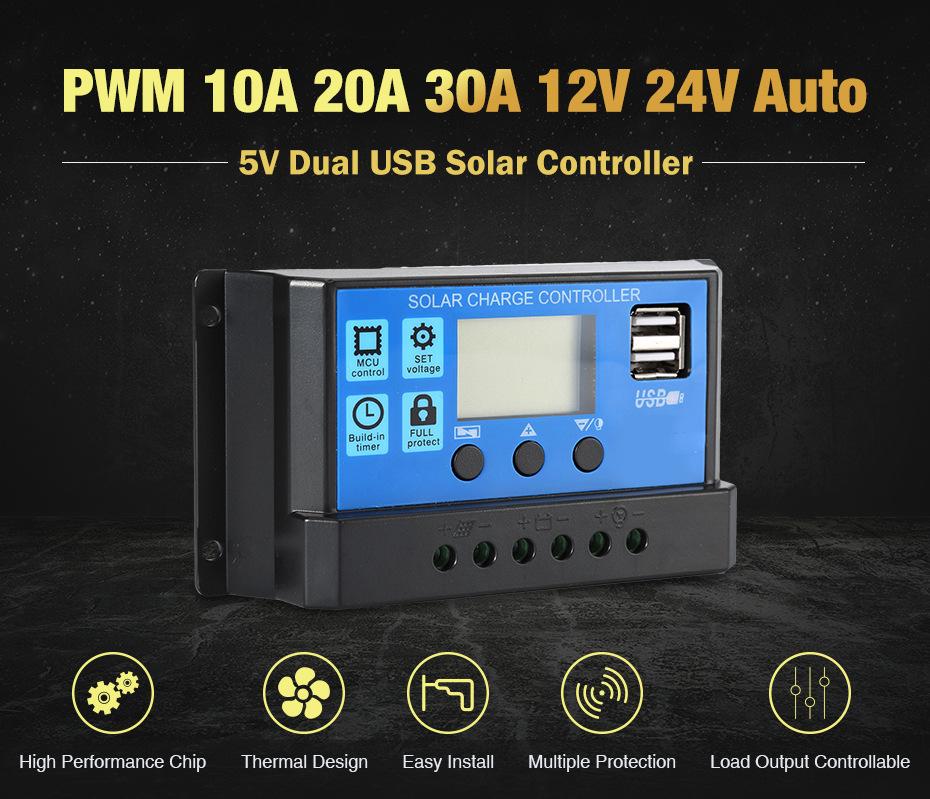

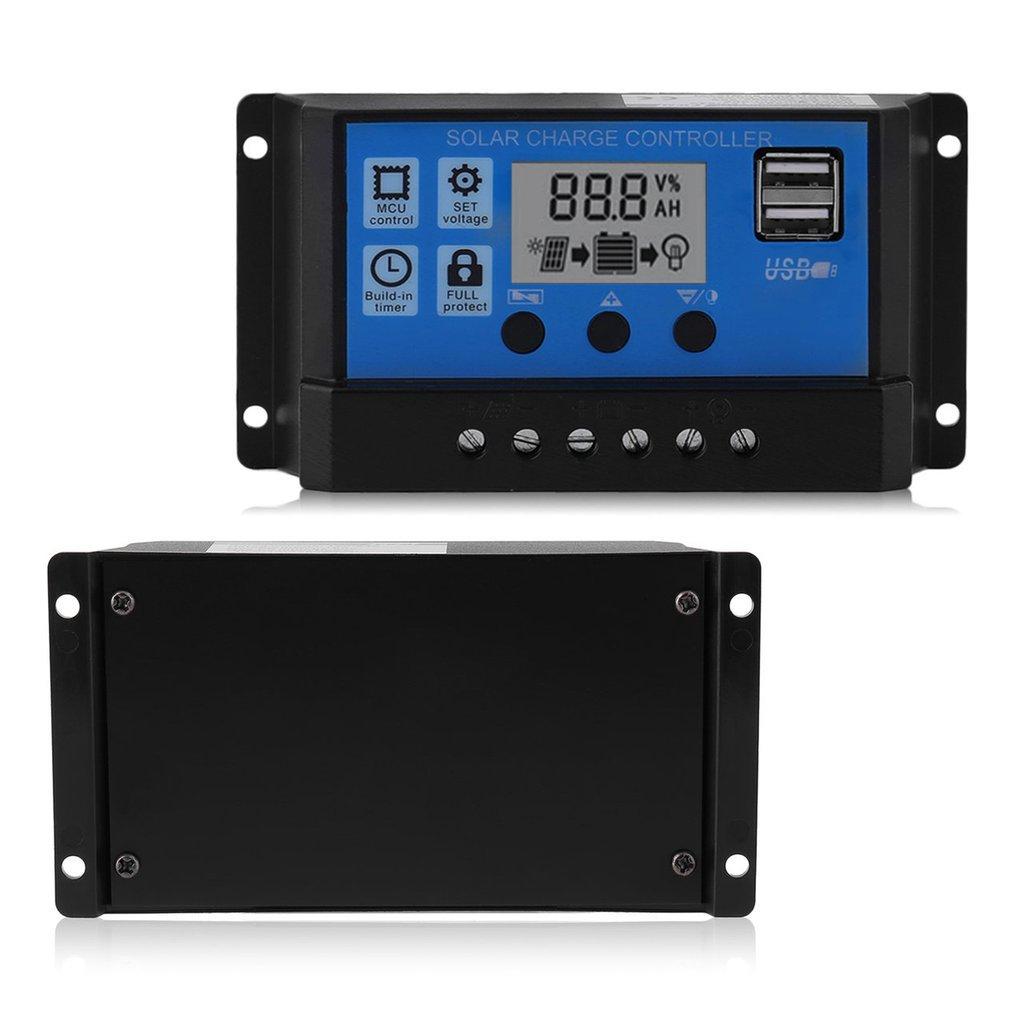

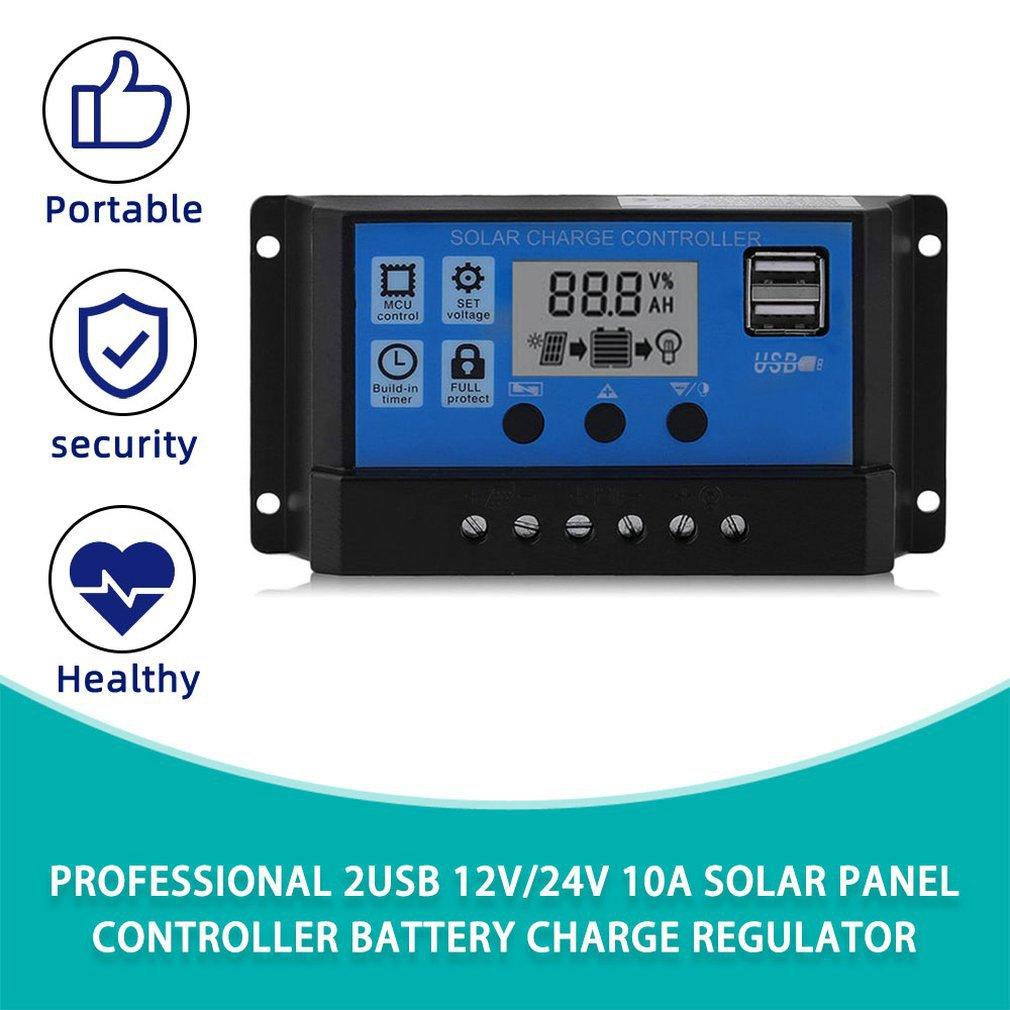

Controlador solar de panel fotovoltaico 10A20A30A40A50A60A sistema inteligente de farola controlador de carga (todos los productos no incluyen envío e impuestos)

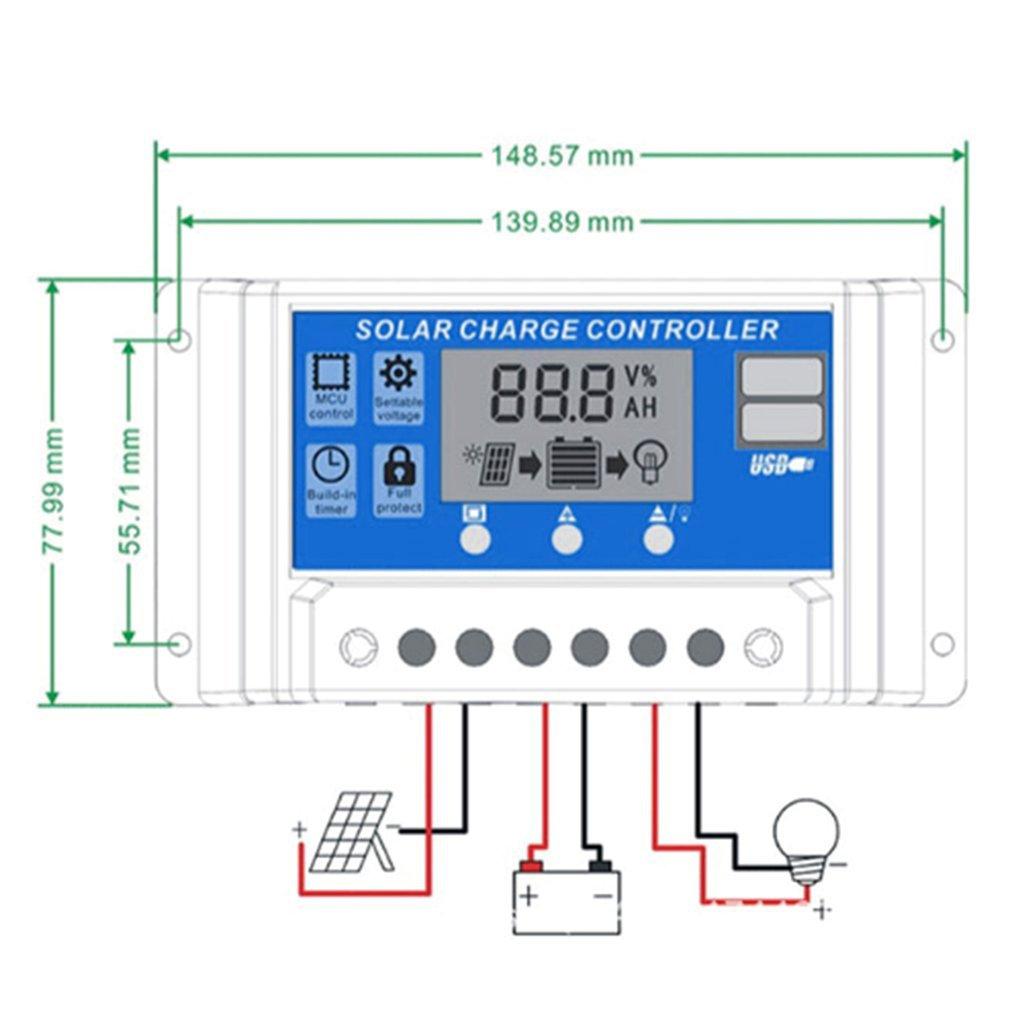

Tamaño del producto: 132*70*35mm
Tamaño del embalaje: 135*80*40 mm
Peso bruto: 150g
Tamaño del embalaje: 560*420*220mm
Peso: 16kg (100PCS)
1. Conecte la batería a los terminales positivo y negativo del regulador de carga.
2. Conecte el módulo FV a los terminales positivo y negativo del regulador.
3. Conecte al usuario a los terminales positivo y negativo del regulador de carga.
¡El orden inverso se aplica al desinstalar!
¡Una secuencia incorrecta puede dañar el controlador!
Este es el nuevo controlador solar que cumple completamente con los requisitos de su sistema fotovoltaico doméstico, incluyendo su sistema de iluminación doméstica. Puede reconocer baterías de gel de plomo-ácido de 12V y 24V automáticamente.
Disponible en modelos opcionales de 10A 20A 30A 40A 50A 60A
10A：

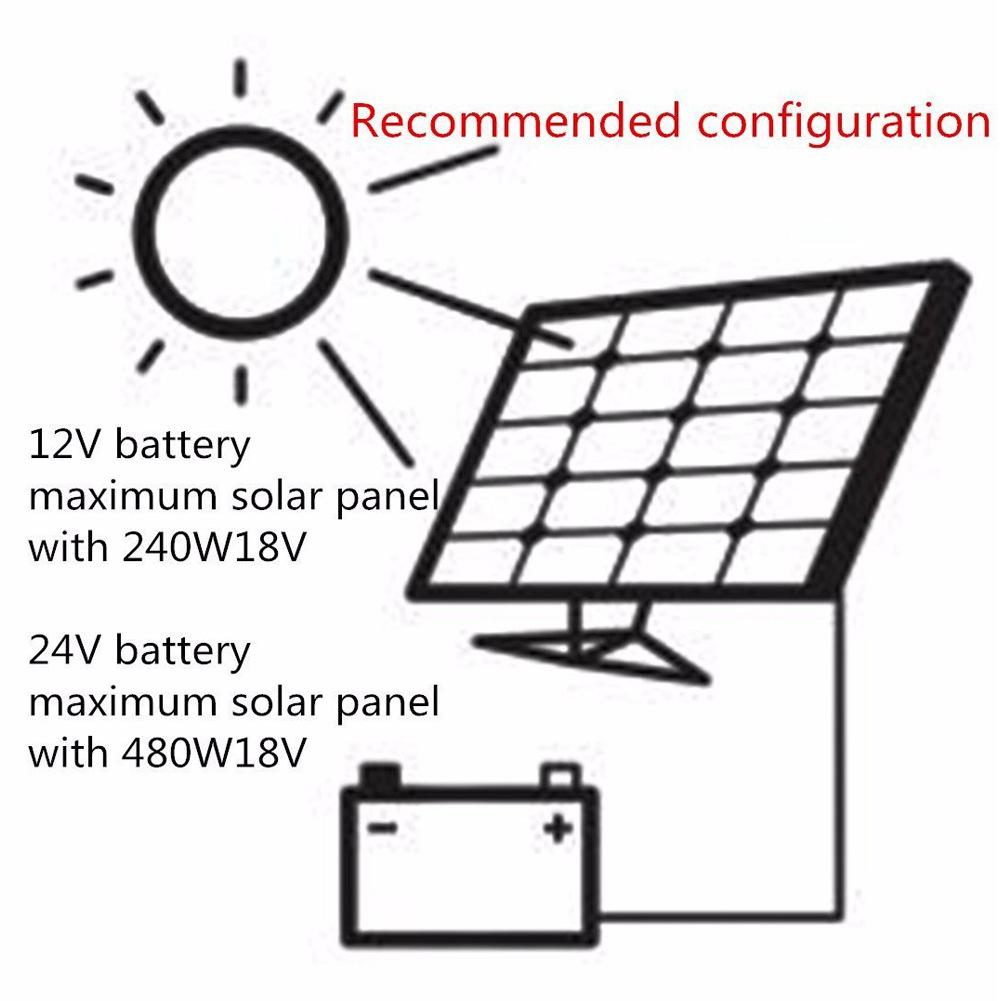

Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 120W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 240W
20A：
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 240W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 480W
30A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 360W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 720W
40A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 480W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 960W
50A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 600W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 1200W
60A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 720W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 1440W
70A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 840W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 1680W
80A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 960W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 1920W
90A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 1080W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 2160W
100A
Si tu batería está12 V, entonces la entrada máxima del panel solar es25V 1200W
Si tu batería está24 V, entonces la entrada máxima del panel solar es50V 2400W
característica:
1. Microcontrolador industrial incorporado.

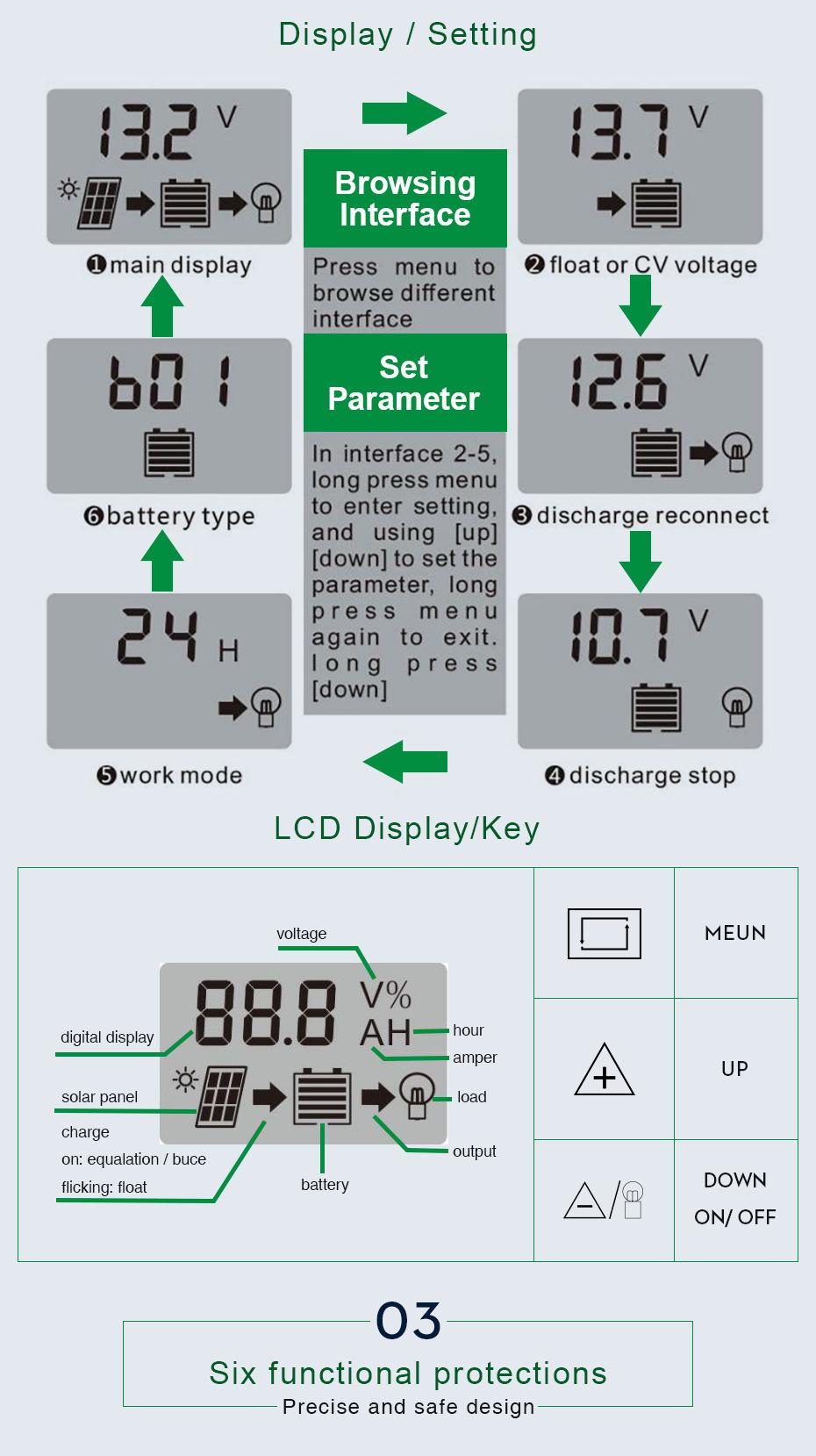

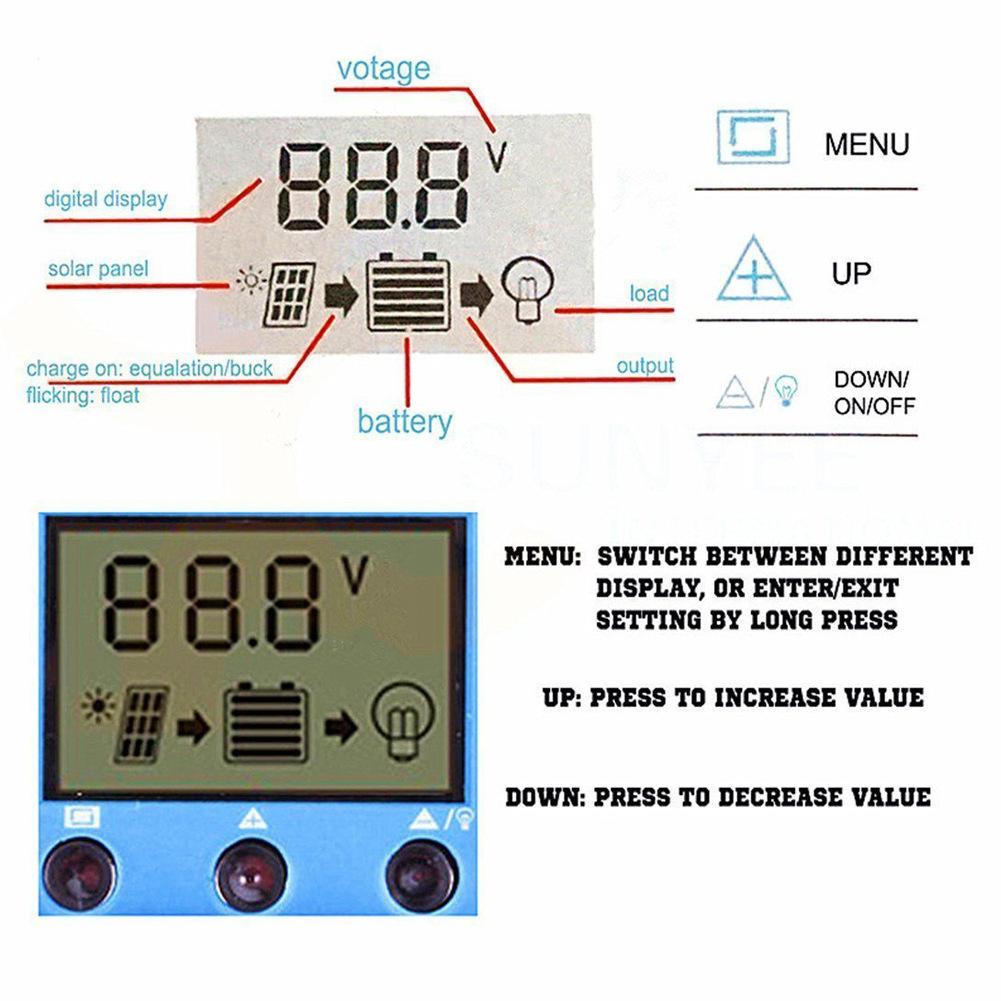

2. Gran pantalla LCD, todos los parámetros son ajustables.
3. Gestión de carga PWM completa de 4 niveles.

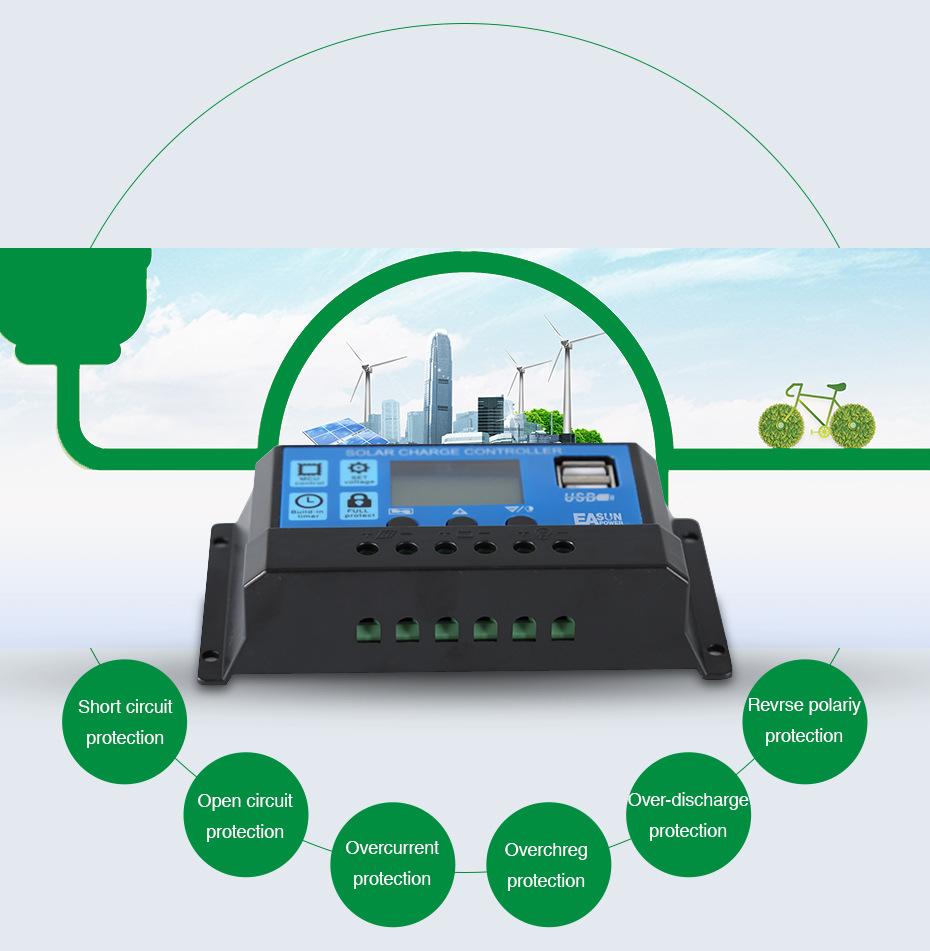

4. Protección contra cortocircuitos incorporada, protección contra circuito abierto, protección contra conexión inversa y protección contra sobrecarga.
5. Protección de corriente inversa MOSFET dual, baja generación de calor.
Especificación:
Tensión nominal: 12V 24V automático
Aplicación: Controlador de Sistema Solar
Corriente: 10A, 20A, 30A
Viene con temporizador y sensor de luz para uso en sistemas de iluminación solar.
Solo apto para sistemas solares fotovoltaicos fuera de la red.
Para sistema FV de 10A 12V: panel solar de 120W, batería de plomo-ácido de 12V, 21V para voltaje máximo de entrada
Para sistema fotovoltaico de 20A 24V: panel solar de 240W, batería de plomo-ácido de 24V, 42V para voltaje máximo de entrada
>>Instrucciones de seguridad
1. Antes de la primera instalación, asegúrese de que la batería tenga suficiente voltaje para que el controlador reconozca el tipo de batería.
2. Los cables de la batería deben ser lo más cortos posible para minimizar las pérdidas.
3. El regulador solo es adecuado para baterías de plomo-ácido: ABIERTA, AGM, GEL
No funciona con baterías NiMH, de iones de litio u otras.
4. El regulador de carga solo es apto para regular módulos solares. Nunca conecte otras fuentes de carga al regulador.
>>Características del producto
1. Microcontrolador industrial incorporado.
2. Configuración con un clic, pantalla digital, función de memoria automática.
3. Gestión de carga PWM completa de 4 niveles.
4. Protección contra cortocircuitos incorporada, protección contra circuito abierto, protección contra conexión inversa y protección contra sobrecarga.
5. Protección de corriente inversa MOSFET dual, baja generación de calor.

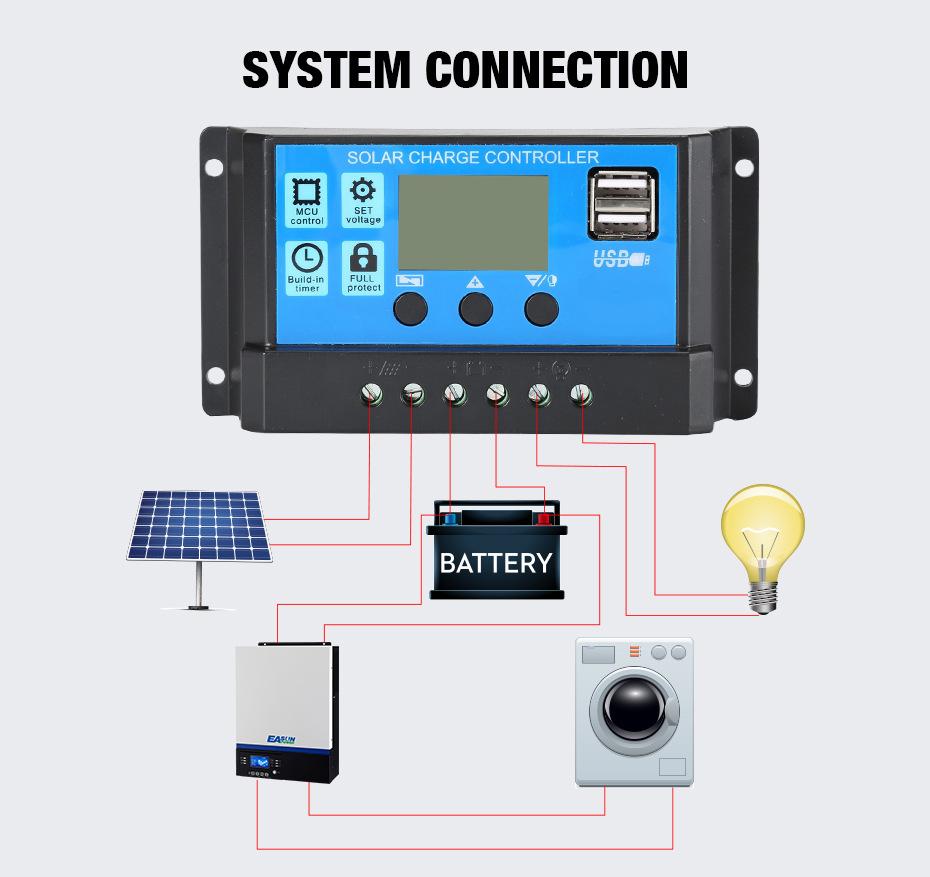

>>Conexión del sistema
1. Conecte la batería al regulador de carga - positivo y negativo. Mostrará 1 si se detecta una batería de 12V y 2 si se detecta una batería de 24V
2. Conecte el módulo fotovoltaico al regulador: positivo y negativo.
3. Conecte al usuario al regulador de carga: positivo y negativo.
¡El orden inverso se aplica al desinstalar!
¡Una secuencia incorrecta puede dañar el controlador!
