TIME3221 medidor de rugosidad de alto rendimiento pantalla táctil LCD a color instrumento de medición de rugosidad

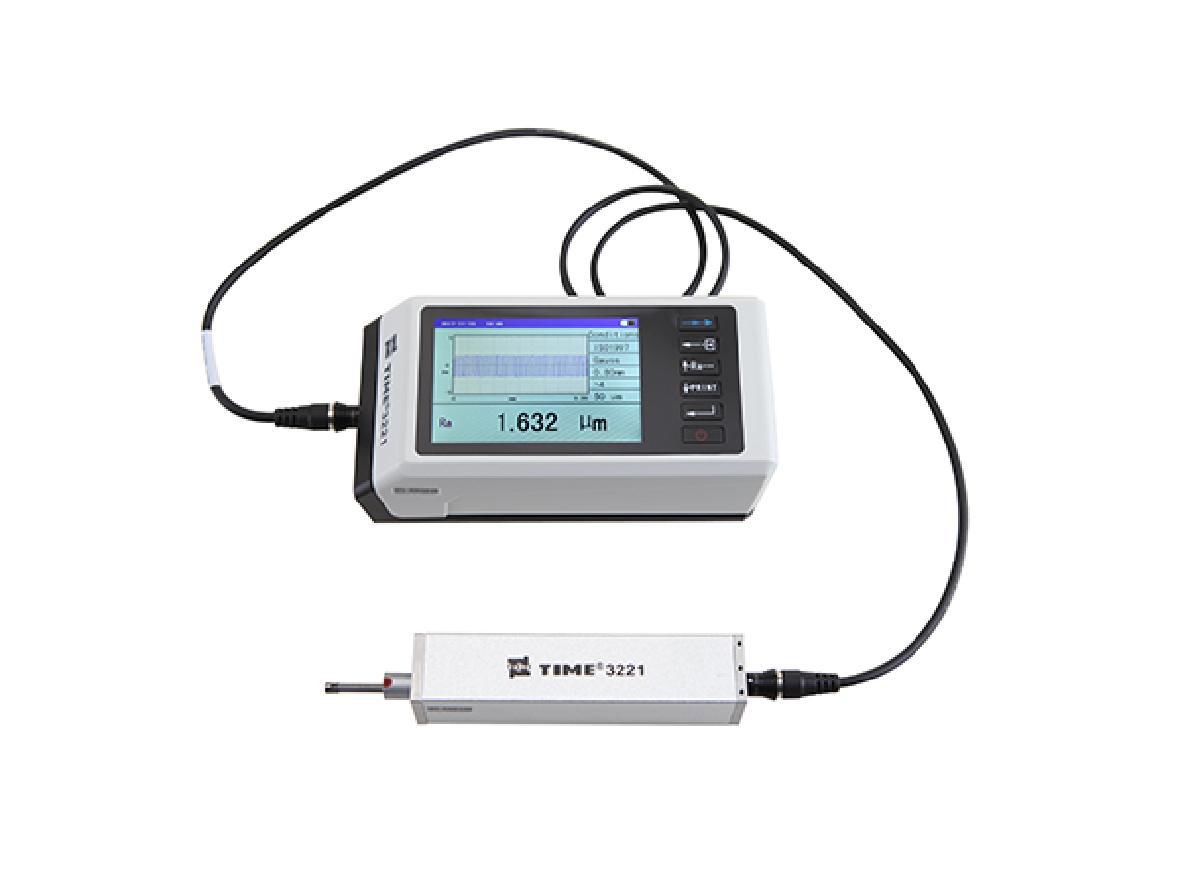

El rugosímetro portátil TIME3221 es un instrumento de medición de rugosidad superficial de palpador.Medidor de Rugosidad TIME3221Es adecuado para sitios de producción, laboratorios, salas de medición,Medidor de Rugosidad TIME3221Puede medir la rugosidad superficial de varias piezas mecanizadas y calcular los parámetros correspondientes según las condiciones de medición seleccionadas.Medidor de Rugosidad TIME3221Todos los parámetros de medición y los gráficos de perfil se muestran claramente en la pantalla LCD.
Características del medidor de rugosidad TIME3221

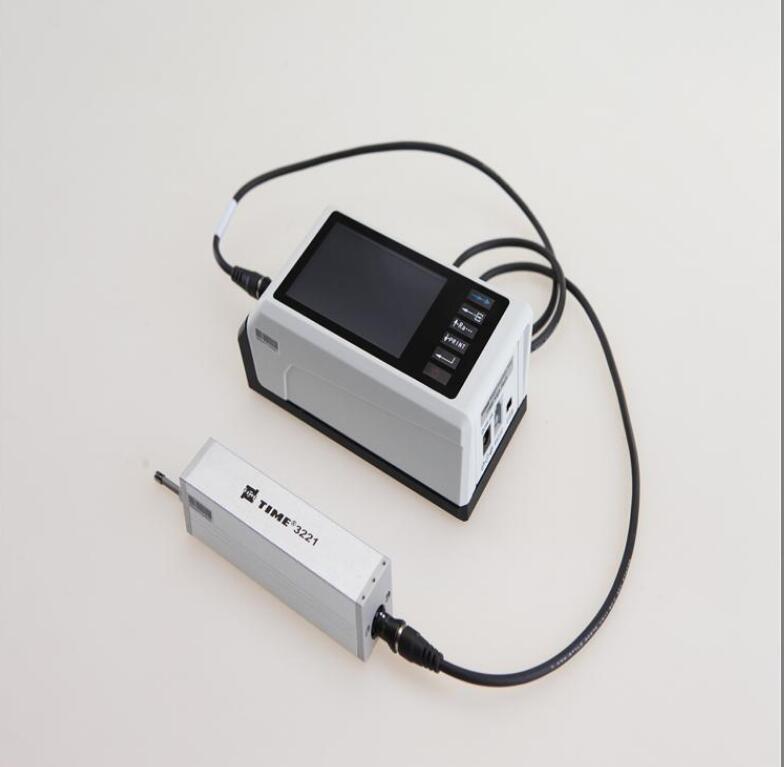

1. La estructura separada del sensor y el host facilita el contacto estable entre el sensor y la superficie medida;
2.Pantalla táctil LCD de matriz de puntos, resolución 320X480, puede mostrar toda la curva de rugosidad delicadamente;
3. El rango de medición vertical es ajustable en dos niveles: ±50μm y ±200μm; el rango de medición vertical es 400um, y el rango de medición aumenta, lo cual es beneficioso para la medición de superficies irregulares;
4. A escala completa, la resolución del sistema es de 8 nanómetros; la medición de la curva de rugosidad es más realista y el cálculo de cada parámetro es más preciso;
5. Modulación y demodulación digital para mejorar la precisión de la medición del instrumento y el rendimiento antiinterferencias;
6. Visualización de la posición del lápiz;
7. Tres métodos de calibración: valor promedio, valor pico a valle y distancia pico a pico son ajustables;
8. Se pueden establecer alarmas de límite superior e inferior para todos los parámetros;
9. La posición inicial C de la sección de contorno se puede personalizar para cumplir con los requisitos para la medición de rugosidad del acolchado;
10. Una medición puede calcular y mostrar toda la familia de parámetros ISOR y toda la familia de parámetros de perfil P;
11. Potente función de procesamiento de software para PC (opcional)
12. Puede almacenar 10 conjuntos de datos aleatoriamente.
13. Interfaz serial RS232 estándar e interfaz USB, conectado a la impresora Times TA230, puede imprimir parámetros, gráficos de contorno, curvas de soporte de velocidad y curvas de distribución de amplitud.
Parámetros técnicos del rugosímetro TIME3221
| Parámetros técnicos | Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr（C）、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 |
| rango vertical | ±50μm, ±200μm dos niveles ajustables |
| Resolución del sistema | La resolución del rango de 50um es de 1 nanómetro, y la resolución del rango de 400um es de 8 nanómetros. |
| resolución de pantalla | 0,001 μm |
| Método de filtrado | GAUSS、2RC、ISO13565 |
| Cumple con los estándares | ISO1997、ANSI、JIS2001 |
| Longitud de evaluación Ln | Ln = （1～5）L |
| Error de indicación | 10% |
| Repetibilidad del valor de indicación | 6% |
| almacenamiento | Puede almacenar 10 conjuntos de resultados de medición |
| entorno de trabajo | Temperatura 0 ~ 40℃ Humedad <90%HR |
| Entorno de almacenamiento y transporte | Temperatura﹣40℃～60℃ Humedad＜90%HR |
| peso | 760 gramos |
| Dimensiones | 156 X75 X 56mm |
| Kit de accionamiento del sensor | 29 X26 X 120mm |
Configuración del rugosímetro TIME3221
Configuración estándar:Host, sensor estándar, controlador, muestra estándar, adaptador de corriente, destornillador, cable de acoplamiento de enchufe de nueve núcleos y placa de posicionamiento de bloque de prueba.
Accesorios opcionales: Sensor de superficie curva TS110, sensor de orificio pequeño TS120, sensor de ranura TS130, impresora TA230, software para PC, varilla de extensión, soporte para sensor.
