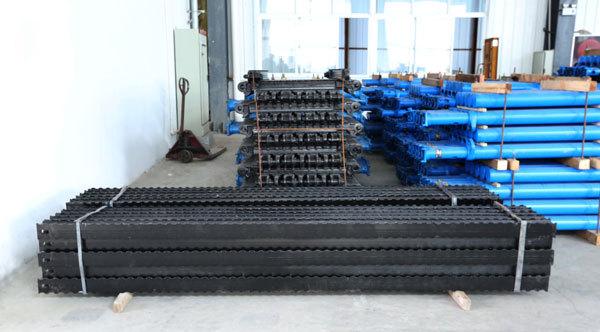

Introducción del producto de viga larga metálica tipo DFB

La viga metálica larga tipo DFB es una viga de techo no articulada de alta resistencia. Puede combinarse con diversos tipos de monómeros y pilares metálicos para formar un soporte metálico para minas de carbón, ideal para frentes de minería horizontales y de suave pendiente, cabezales de máquinas o para otras áreas de control superiores de mayor tamaño.

La viga larga de metal tipo DFB puede soportar en voladizo el techo del área de control en un tramo largo, logrando un espacio de trabajo más grande sin soporte de pilar en la superficie de trabajo, lo que es beneficioso para mejorar las condiciones de trabajo y adoptar nueva maquinaria de minería de carbón y transformación de cajero transportador flexible. condición.

Parámetros técnicos de la viga larga metálica tipo DFB

1. Cuando la capacidad de carga es de 700 mm, la carga se concentra en el centro de la viga;

2. El peso incluye el peso de la soldadura de 0,7 kg/m;

3. Agregue una especificación por cada 200 mm de diferencia en las especificaciones del modelo.

Capacidad de carga de la viga de momento admisible de longitud característica (KN) Peso

Especificaciones del modelo (mm) (KN.m) Mín. Máx. (kg/m)

DFB.C-1400～4400 1400～4400 52,50 300 400 20,78

DFC.C-1400～4400 1400～4400 35 200 250 17.15
