Autoclave de Vacío Autómatico Completo de Fibra de Carbono Tanque de Moldeo y Curado de Materiales Compuestos Autoclave Pequeño para Carcasas de Teléfono Móvil

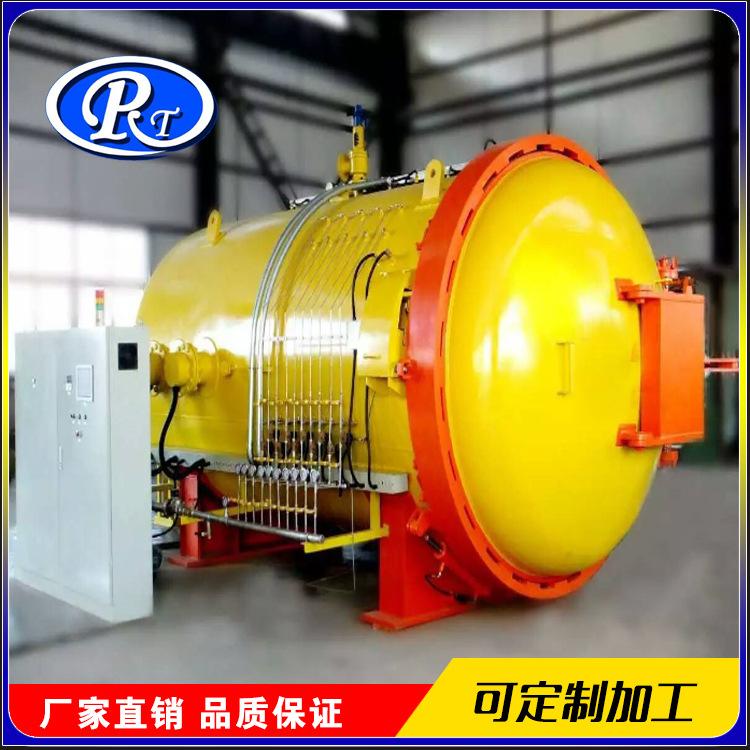

Autoclave

El autoclave es un conjunto de equipos que permite el control secuencial y en línea en tiempo real de parámetros de proceso como temperatura, presión, vacío, refrigeración y circulación. Se compone principalmente de los siguientes subsistemas:

1. Cuerpo del tanque sellado: el cuerpo del tanque, el mecanismo de la puerta del tanque, el ventilador de alta temperatura, la capa de aislamiento de la placa del conducto de aire, etc. forman un cuerpo del tanque resistente a alta presión y alta temperatura.

2. Dispositivo de bloqueo de seguridad: Consiste en un bloqueo de presión automático, un bloqueo manual y un dispositivo de alarma de presión ultra alta.

3. Dispositivo de apertura rápida: Con diseño manual o automático de apertura rápida, la puerta del tanque puede abrirse y cerrarse normalmente durante un corte de energía. Actualmente, es el método más avanzado para abrir la puerta.

4. Dispositivo de sellado: La puerta del tanque adopta un sellado inflable de silicona, que es resistente a altas temperaturas de 500 grados y nunca se desgastará, formando un contenedor sellado de alta temperatura y alta presión.

5. Sistema de presión: El sistema de transmisión y control de presión consta de un compresor, un tanque de almacenamiento de gas, una válvula de control de presión, una tubería, un transmisor de presión y un manómetro.

6. Sistema de calentamiento: Está compuesto por un tubo de calentamiento eléctrico de acero inoxidable, un ventilador de alta temperatura, una placa de conducto de aire, una capa aislante y un sistema de control de temperatura. La potencia de calentamiento cumple con los requisitos de alta temperatura y velocidad de calentamiento de la cavidad.

7. Sistema de circulación de temperatura: Está compuesto por un ventilador de circulación, un deflector de aire y una cubierta deflectora, que acelera la conducción y circulación del flujo de calor y forma un campo de temperatura uniforme.

8. Sistema de vacío: Consiste en una bomba de vacío, tuberías, manómetros de vacío y válvulas de vacío, y proporciona condiciones de vacío para las piezas prefabricadas compuestas empaquetadas.

Sistema de control automático: adoptadoPLD se combina con el control difuso para lograr un control de alta precisión y un registro en tiempo real de parámetros del proceso como presión, temperatura y enfriamiento.

Autoclave Se puede utilizar sobre metal.Componentes adhesivos no metálicos y materiales compuestos de fibra de vidrio, fibra de carbono, fibra de boro, fibra de aramida y otros materiales de alta resistencia a base de resina. Por ejemplo, puertas de aeronaves, carenados, cubiertas de radar aerotransportado, soportes, alas, colas, etc.

Ventajas del autoclave y autoclave de otros fabricantes

1. Materiales de alta calidad

A diferencia de otros autoclaves del mercado, Nittsu utiliza exclusivamente materias primas de alta calidad. En lugar de usar tuberías de plástico o cobre, las tuberías del sistema de vacío y de aire de Nippon son de acero inoxidable. Además, todos los intercambiadores de calor son de acero inoxidable, no de acero al carbono.

2. Cumplir estrictamente las especificaciones

La empresa Ritong diseña y fabrica autoclaves siguiendo estrictamente las especificaciones de proceso y operación de sus clientes. Tenga la seguridad de que Nippon Autoclave no solo satisface sus necesidades, sino que también supera con creces sus requisitos específicos.

3. Diseño según diferentes necesidades.

Diseño específico para diferentes mercados. Hemos diseñado diferentes modelos de autoclaves para satisfacer las necesidades de diversos mercados, como los de compuestos aeroespaciales, blindaje balístico, vidrio y la industria nuclear. Autoclaves para investigación científica y experimental, autoclaves de producción civil y militar, etc.

4, Nippon ExpressEl autoclave producido por la empresa puede lograr una temperatura uniforme de la pieza de trabajo, el molde y el aire en el tanque, controlar eficazmente la diferencia de temperatura en diferentes ubicaciones de la pieza de trabajo y alcanzar la precisión de control del sensor de temperatura.±0,5℃。

Detalles de la información:

【Descripción del Producto】

El autoclave de fibra de carbono, también conocido como autoclave de compuestos de fibra de carbono, es un dispositivo mecánico que modifica la estructura del preimpregnado mediante vacío, alta temperatura y alta presión para cumplir con los estándares del proceso de moldeo por curado. El autoclave de fibra de carbono fabricado por Nippon Co., Ltd. utiliza...Modo de control totalmente automático del programa PLC, control más preciso de temperatura, presión, tiempo y otros requisitos de curva.

【Parámetros del producto】

En los últimos años, Zhucheng Ritong Machinery Co., Ltd. (en adelante, Ritong Company) ha suministrado numerosos equipos de curado y moldeo en autoclave a importantes universidades, institutos de investigación y empresas aeroespaciales y de aviación nacionales e internacionales. Entre ellos, el autoclave para compuestos de fibra de carbono tiene una amplia gama de usos y un gran número de pedidos.

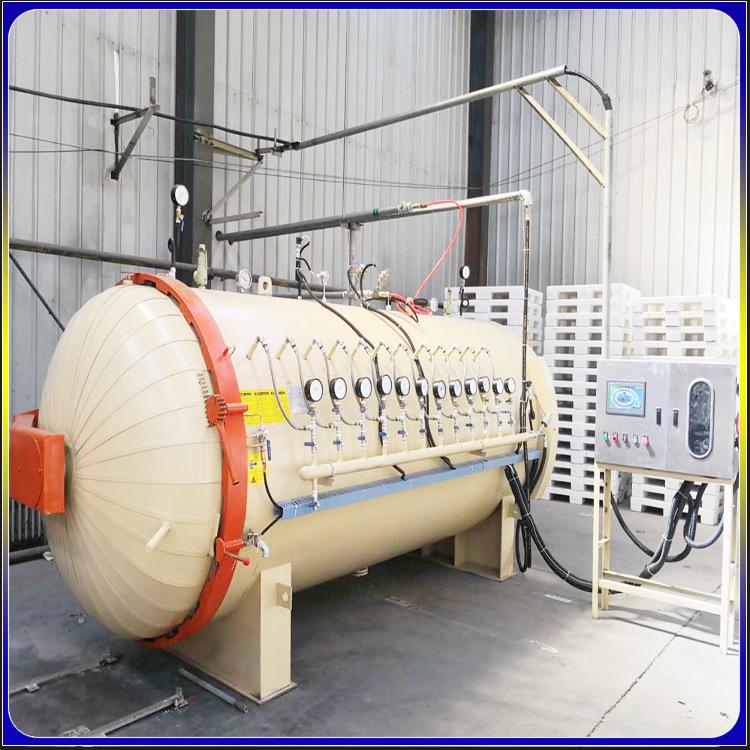

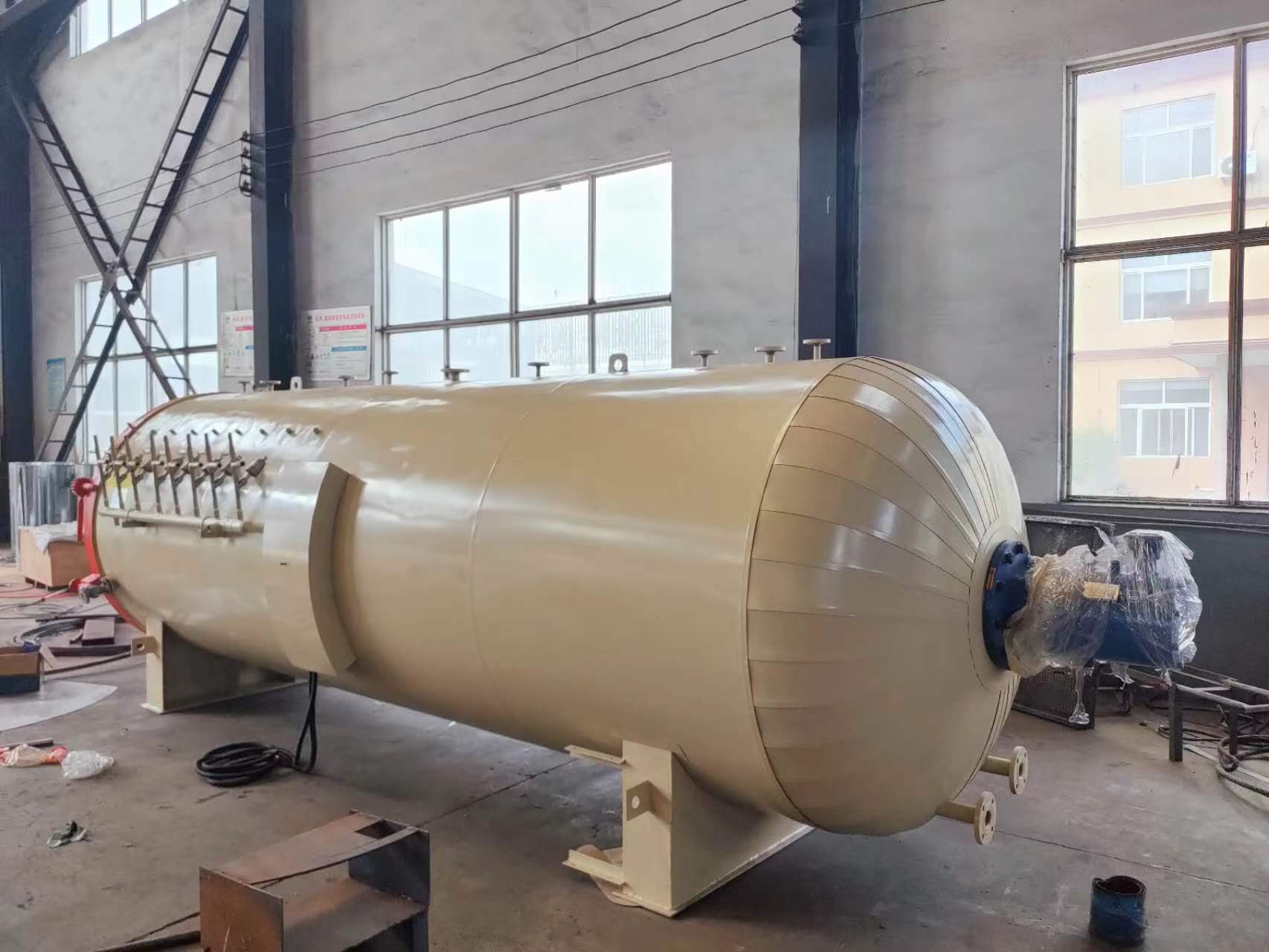

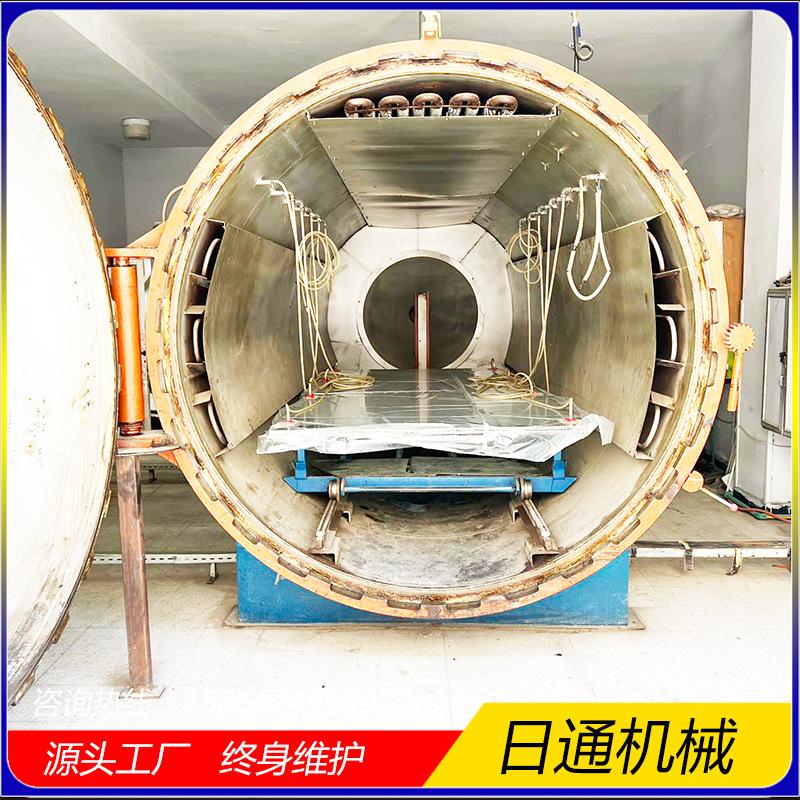

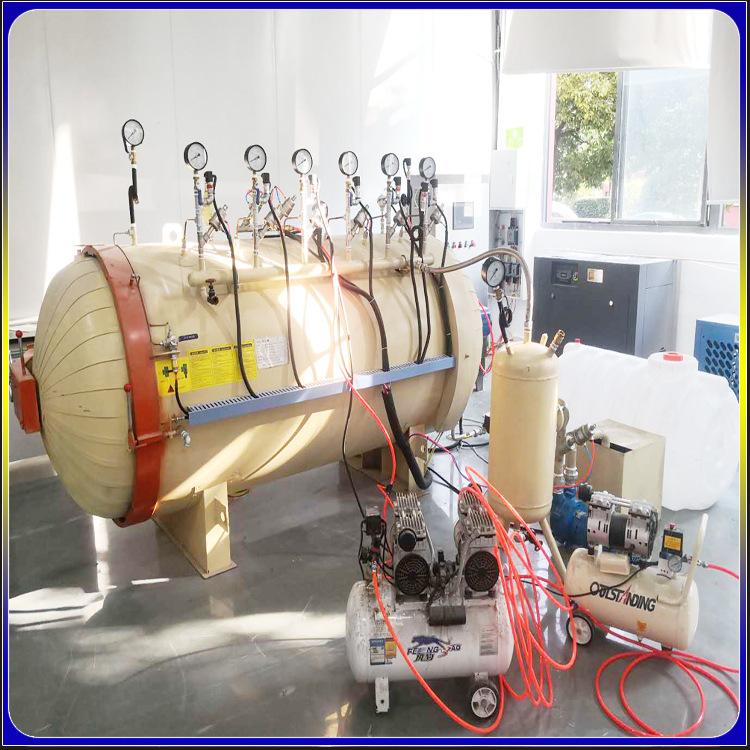

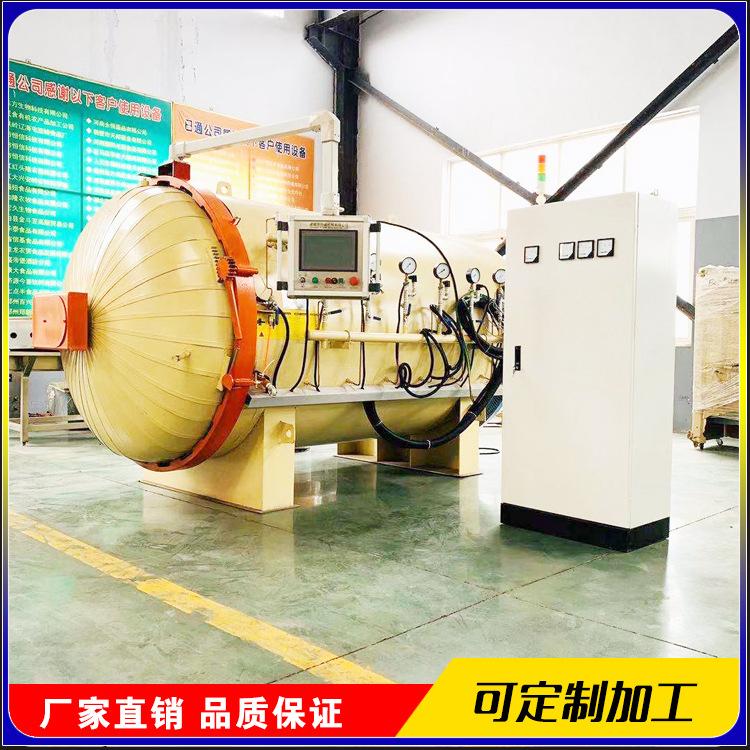

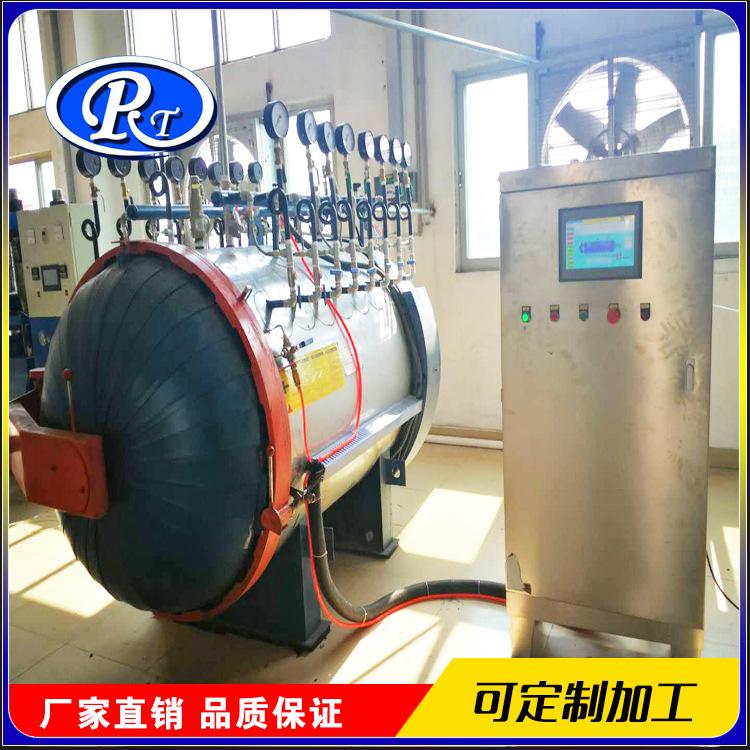

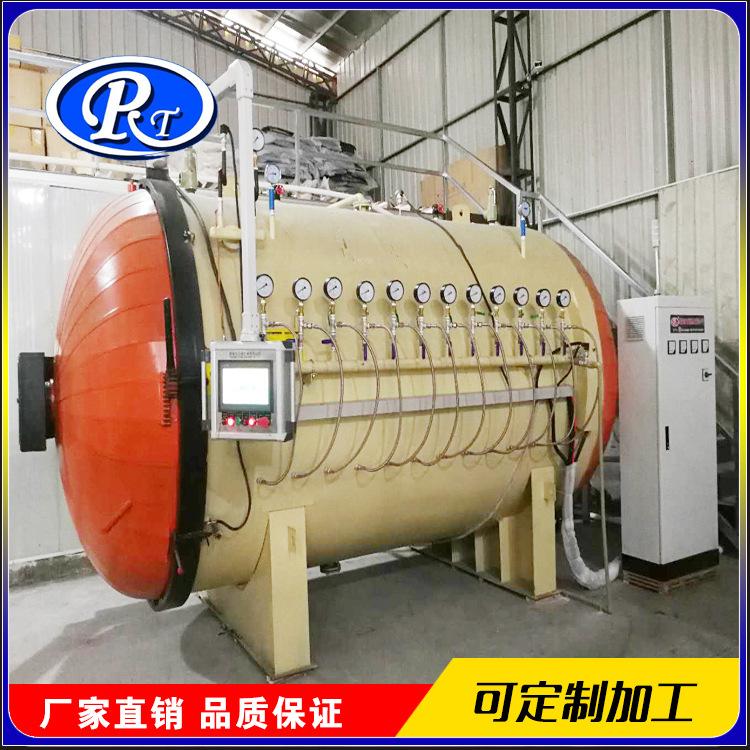

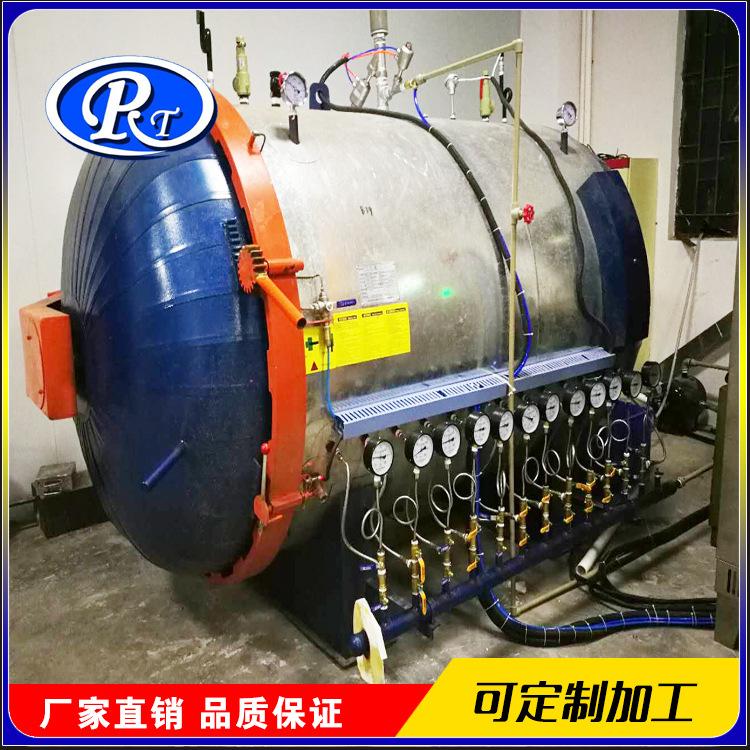

A continuación se muestran algunos casos reales de utilización de clientes, ¡disfrútelos!

Algunos parámetros técnicos son los siguientes:

Diámetro interior del autoclave:1500 mm

Longitud del barril del autoclave:3000 mm

temperatura establecida:250 grados

Temperatura de funcionamiento:200 grados

presión de diseño:1,5 Mpa

Presión de trabajo:1,2 Mpa

Método de calentamiento: calentamiento de aire eléctrico

Velocidad de calentamiento: (sin carga)0-3.0℃/min ajustable continuamente. Temperatura del aire desde 200 ℃.Abajo a110°C

Velocidad de enfriamiento: 1,5 °C/min. Temperatura del aire: 110 °C.hasta60°C.

Puntos de medición y control de temperatura:De los 8 puntos, 2 puntos se utilizan como termopares y 6 puntos se utilizan como pares de monitorización.

Error de control de temperatura del punto:±1,5℃ (temperatura ambiente - 250 grados)

Uniformidad de temperatura: ±2 °C sin carga y sin carga (el estándar de medición es: después del punto de aislamiento 10-15, excluyendo el período de presurización)

Forma de vacío: separación por vacío y medición.

Tubería de vacío: Tubería de vacío2 canales, 2 canales para medir el vacío.

Grado de vacío: ≤0,098Mpa.

Método de presurización: aire comprimido.

Sistema de circulación: circulación por ventilador.

Aislamiento del equipo: aislamiento interno, relleno de silicato de aluminio y revestido con placas de acero inoxidable. La diferencia de temperatura promedio entre la pared del tanque y la temperatura ambiente no es superior a...40 grados (excepto la puerta del tanque y parte del puente). Como fabricante profesional de autoclaves, Nittsu tiene requisitos muy estrictos para la producción de la capa aislante.
