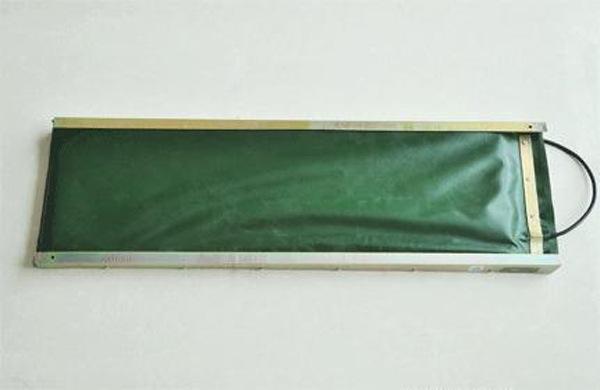

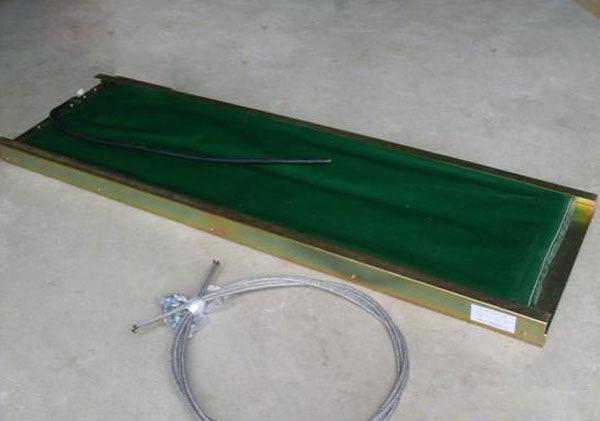

Principio de funcionamiento del dispositivo de detección de desgarros longitudinales

El dispositivo de detección de desgarros longitudinales conecta sus dos cables al host KHP-Z. En condiciones normales, el sensor está desconectado y emite un nivel alto. Si la correa se rompe y caen aproximadamente 1200 g de material (carbón) sobre el sensor, la goma del punto guía cortocircuitará los dos cables del teclado, la salida será de nivel bajo, se encenderá la luz indicadora de desgarro y el host liberará el relé para protegerlo y emitirá un mensaje de alarma simultáneamente.

Depuración del dispositivo de detección de desgarros longitudinales

Instale el dispositivo de detección de desgarro longitudinal debajo de la banda y conecte los dos cables a las interfaces de tierra y de desgarro de la unidad principal del dispositivo de protección integrado del transportador de banda KHP-Z. Cuando el transportador de banda funcione con normalidad, presione suavemente la superficie del sensor de desgarro con la mano. El transportador de banda se detendrá, el indicador de desgarro en el panel de la unidad principal del monitor se encenderá y sonará una alarma sonora.

Parámetros relacionados con el dispositivo de detección de desgarros longitudinales

1. Capacidad de contacto: 12 V/0,2 A.

2. Resistencia de contacto ≤0,1 Ω y ≤0,2 Ω después de la vibración y el impacto.

3. Valor de acción: El área del sensor de desgarro sensible a la presión es de 3000 cm². Cuando 1200 g de material caen en los 100 cm² superiores, la acción del sensor genera una salida de 0 V.

4. El margen de error admisible del valor de acción del sensor de desgarro sensible a la presión es de ±10 %. Los dos terminales de salida deben estar conectados y la resistencia de conexión debe ser <0,2 Ω.
