Fuente de alimentación del sistema de monitoreo del sistema pórtico ETC de alta velocidad

1) Función del dispositivo

El ordenador host tiene un diseño modular y función de intercambio en caliente. El módulo del ordenador host tiene una configuración de respaldo N+1 y un diseño redundante.

•La salida de la computadora host tiene funciones de regulación de voltaje y estabilización de voltaje.

•La computadora superior tiene una función de monitoreo de energía y puede mostrar localmente los parámetros de energía de las computadoras superior e inferior, incluido el voltaje, la corriente, los armónicos de potencia y otros parámetros.

El desequilibrio trifásico causado por el terminal de entrada del ordenador central es inferior al 2 %. Está estrictamente prohibido conectar directamente una o dos fases de la red eléctrica trifásica.

•La distancia de suministro de energía de la computadora host se puede extender según el ajuste de voltaje y el radio de suministro de energía puede alcanzar los 40 km.

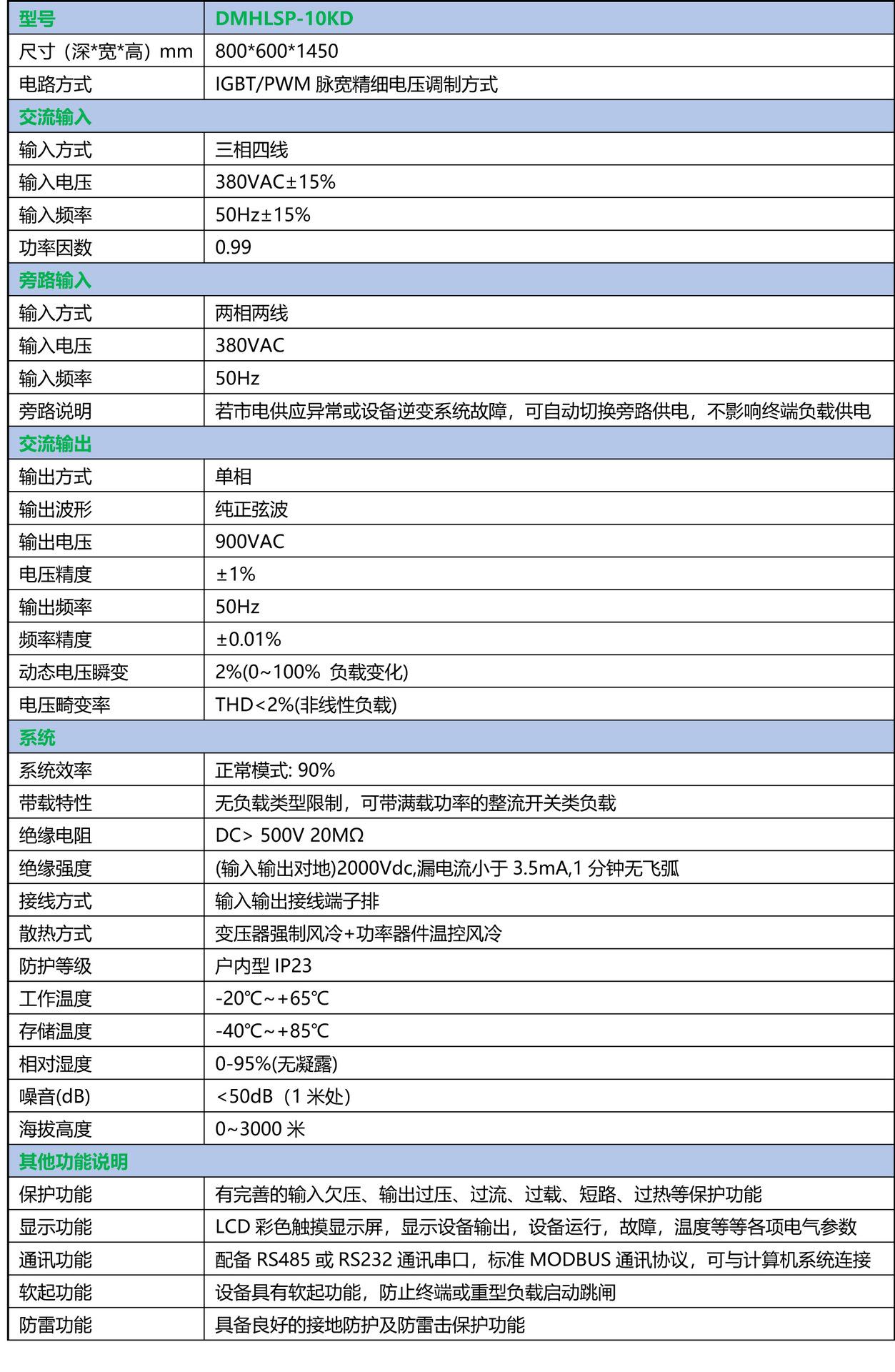

2) Principales indicadores de desempeño:

♦Adopta la tecnología de regulación de voltaje fino PWM para reducir el impacto;

♦Tiene protección contra sobrecarga del lado de bajo voltaje, sobrecorriente, interrupción rápida instantánea, sobretensión y subtensión, protección contra sobrecarga del lado de alto voltaje, sobrecorriente, interrupción rápida instantánea y protección contra no electricidad (sobretemperatura);

♦Tanto el software como el hardware adoptan un diseño antiinterferencia para mejorar la capacidad antiinterferencia;

♦ Proporcionar función de autodiagnóstico del equipo para facilitar el mantenimiento del equipo;

♦Unidad de gestión incorporada para monitorear el estado de funcionamiento del dispositivo y sus parámetros de funcionamiento;

♦La pantalla táctil muestra el estado de funcionamiento del producto, la corriente de salida, el voltaje, la frecuencia y la potencia de carga;

♦Los parámetros como las condiciones de falla se habilitan automáticamente al encender, y no es necesario reiniciar cuando hay llamadas entrantes;

♦Todas las líneas son a prueba de humedad y adecuadas para su uso en áreas húmedas;

♦ Equipado con interfaz de comunicación RS485 o RS232 para facilitar la conexión con el sistema de control de la computadora.

♦Voltaje de trabajo nominal: 380 VCA ± 10 %;

♦Frecuencia de funcionamiento nominal: 50 Hz ± 10 %;

♦Potencia de salida nominal: 10 kVA

♦Salida nominal: 800~900 VCA, protección automática cuando es un 10 % superior al valor establecido;

♦Eficiencia: 80%~92%;

♦Temperatura de trabajo: -20℃～+65℃;

♦Temperatura de almacenamiento: -40℃～+85℃;

♦Humedad relativa: 0~95%, sin condensación;

♦Ruido: ≤50db a una distancia de 1m;

♦Altitud: 0～3500m.

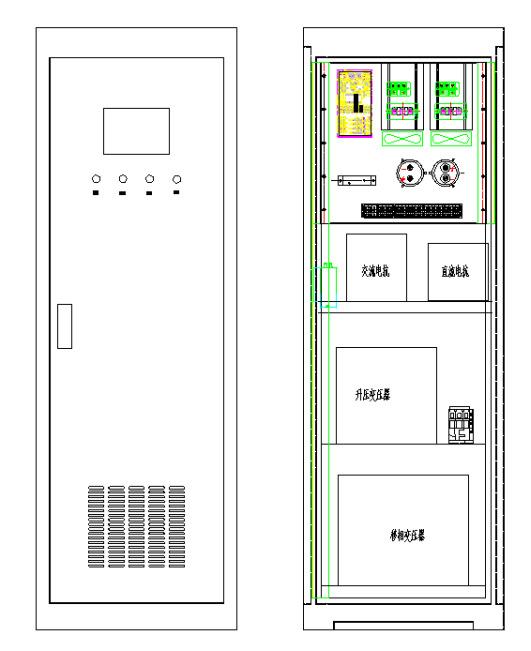

Diagrama esquemático
