Unidad de equipo de soldadura de tubos decorativos de acero inoxidable Foshan, unidad de equipo de soldadura de tubos, máquina de tubos decorativos soldados con buena precisión y alta velocidad

uno,Máquina de soldadura para tubos decorativos de acero inoxidable：

2. Características de los tubos decorativos de acero inoxidable y sus diferencias con los tubos soldados de acero inoxidable

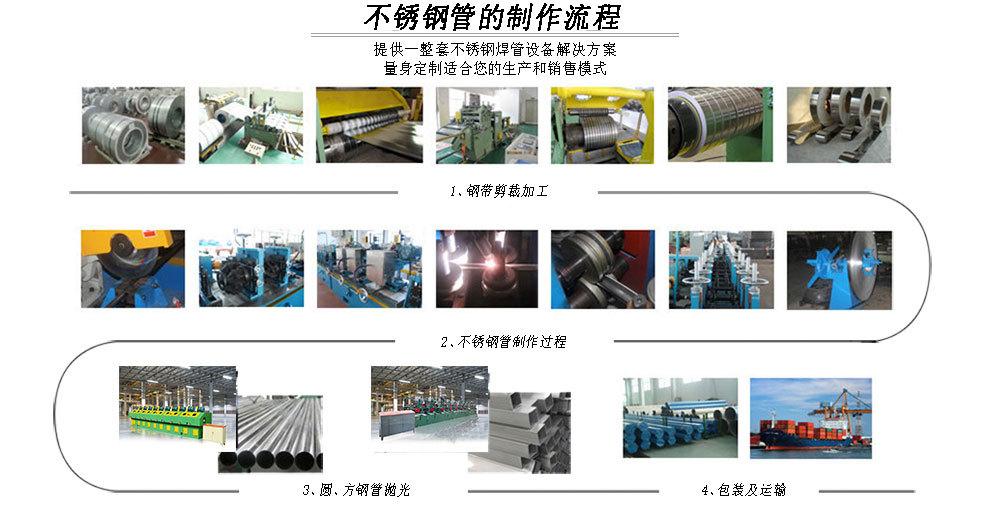

El tubo de acero soldado, también conocido como tubo con costura, es un tubo de acero fabricado con acero o flejes de acero de uso común, que se suelda tras ser curvado y formado mediante una unidad y un molde. El proceso de producción de los tubos de acero soldados es sencillo, la eficiencia de producción es alta, existen diversas variedades y especificaciones, y la inversión en equipo es baja. Sin embargo, su resistencia general es inferior a la de los tubos de acero sin costura.

El tubo decorativo de acero inoxidable es un tipo de tira de acero larga y hueca, que se usa ampliamente como tubería para transportar fluidos, como petróleo, gas natural, agua, gas de carbón, vapor y otras industrias.

Clasificación de tubos decorativos de acero inoxidable: Los tubos de acero se dividen en dos categorías: tubos de acero sin costura y tubos de acero soldados (tubos sin costura).Tubo de acero redondoytubo de acero cuadrado, pero también hay algunos cuadrados, rectángulos, semicírculos, hexágonos, triángulos equiláteros, octógonos, etc.Tubo de acero de forma especial。

3. Configuración técnica de la máquina para fabricar tubos pequeños tipo 40

1. Parámetros técnicos: velocidad de salida de la tubería 3-12 metros/min, espesor de pared 0,2-1,2 mm, diámetro de la tubería Φ6-Φ38,1 mm, capacidad total instalada 17,5 kW/unidad (excluyendo la máquina de soldar).

2. Accionamiento de potencia: Wuxi Pioneer Motor Co., Ltd., 1 motor de regulación de velocidad de frecuencia variable de 5,5 kW, la caja de cambios adopta el tipo 2020 (cuatro marchas delanteras, una marcha atrás).

3. Estante de carga: Estante de carga vertical de doble cara (un solo lado puede soportar 1,5 toneladas).

4. Base: panel 20mm, panel lateral 6mm, altura 560mm, ancho 0,9m, largo 6,55m.

5. Soporte horizontal: La altura del soporte horizontal es de 330 mm, el ancho es de 150 mm y el grosor es de 40 mm. El eje horizontal está fabricado con material 40Cr y se somete a dos tratamientos térmicos: revenido y temple de alta frecuencia. El diámetro del eje horizontal es de Φ40 mm, la ranura de chaveta es de 8 mm y el rodamiento es de 6206, utilizando rodamientos originales Harbin. 11 juegos de soportes horizontales en total.

6. Rodillo vertical: El ancho del asiento del rodillo vertical es de 100 mm y la longitud de 260 mm. El eje vertical está fabricado con material de 40Cr con tratamiento de temple y revenido. La varilla del tornillo de ajuste es M27*2 y el rodamiento plano es de tipo 8104. El diámetro del eje vertical es de Φ25 mm.

7. Cabezal de rectificado: 3 cabezales, motor de rectificado de 3 kW y 4 polos. Eje templado con 40Cr. Tornillo dentado cuadrado M27 x 4. Asiento con 4 rodamientos 6207. Cabezal de rectificado con doble cromado. Columna guía de elevación. Cubierta de rectificado de acero inoxidable. Abertura de la rueda de mil hojas: 25,4 mm de diámetro.

8. Cabezal de enderezamiento: Hay dos cabezales de enderezamiento, el diámetro del eje de los cabezales de enderezamiento es de Φ30 mm y los cabezales de enderezamiento están hechos de material 40Cr con tratamiento de templado.

9. Caja de reducción: Caja de ruedas WSD70 de Wuxi Tianyi Reducer Co., Ltd., cantidad 10, relación de velocidad 20:1 (sinfín de doble cabezal).

10. El motor de la máquina de corte es de 3KW y 2 polos, el diámetro del eje de la cuchilla de corte es de Φ25,4 mm y la longitud del cilindro largo es de 1,2 m.

11. Eléctrico y neumático: Los componentes eléctricos utilizan la marca "Delixi" y los componentes neumáticos utilizan la marca "Yadeke".

12. Monte el dispositivo de estampado, el portaherramientas y la manguera de refrigeración.

13. Motor 1*5,5 kW con control de velocidad.
