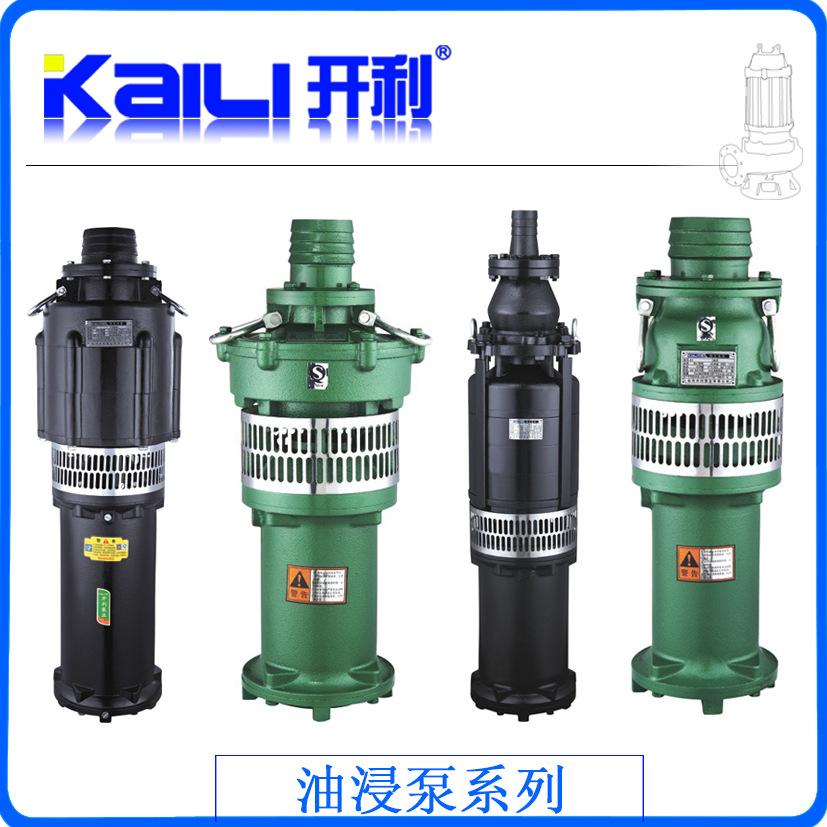

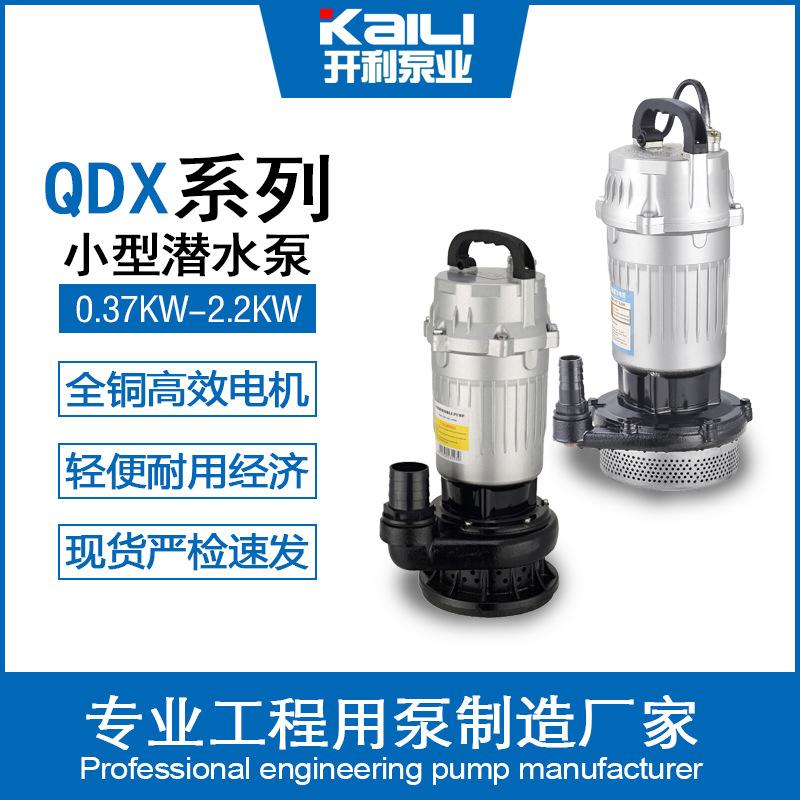

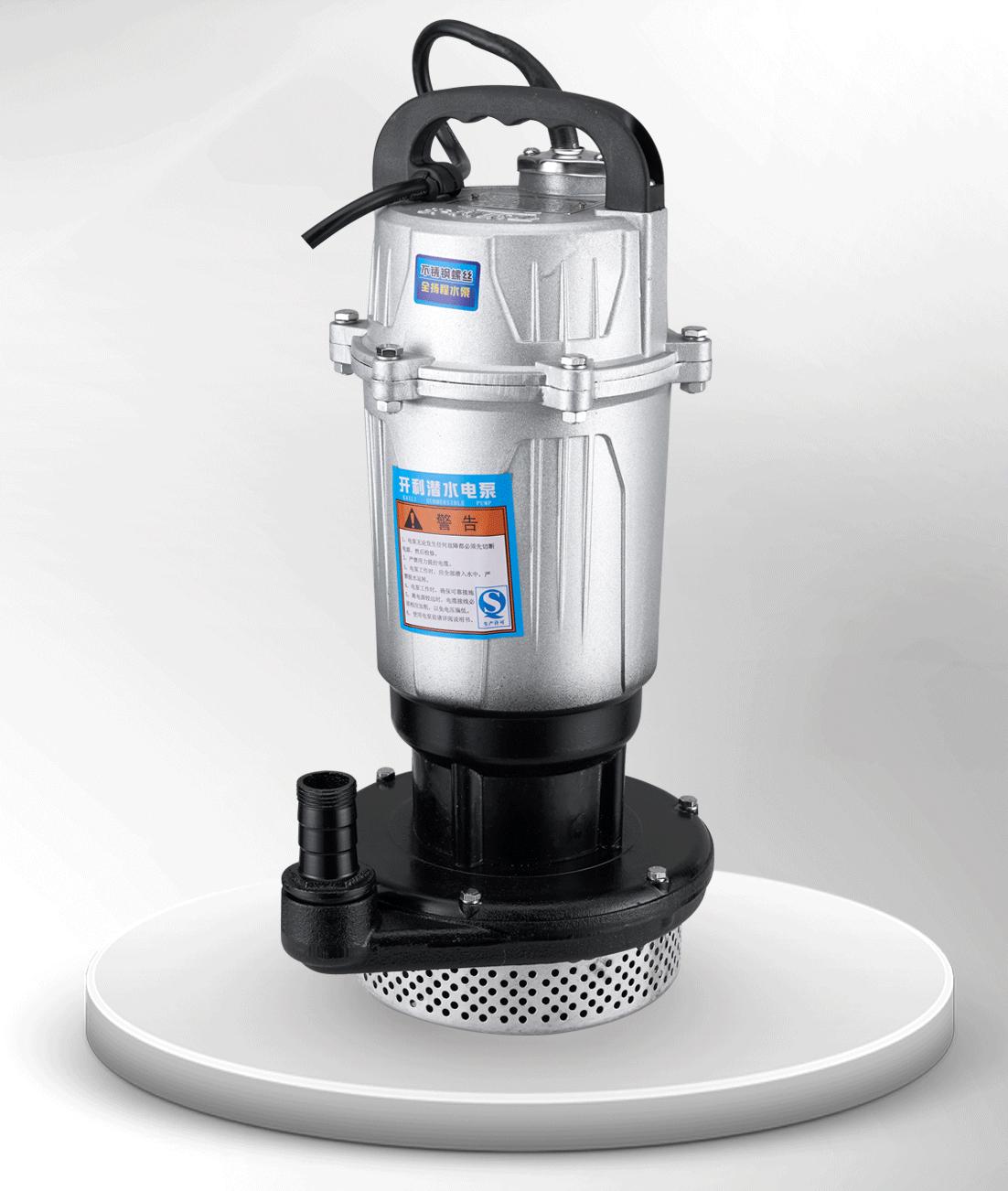

Las bombas eléctricas sumergibles QDX y QX (en adelante denominadas bombas eléctricas) están compuestas por tres partes: bomba de agua, sello y motor. El motor está ubicado en la parte superior de la bomba eléctrica y está equipado con un protector térmico. Es un motor asíncrono monofásico o trifásico. La bomba de agua está ubicada en la parte inferior de la bomba eléctrica. Es una estructura de impulsor centrífugo y voluta. Se utilizan sellos mecánicos de doble extremo entre la bomba de agua y el motor. Cada tope fijo utiliza un anillo de sello de goma resistente al aceite tipo "O" como sello estático. La estructura general es compacta y funciona suavemente. El interruptor de flotador puede controlar automáticamente el arranque y la parada de la bomba eléctrica según los cambios de nivel de líquido requeridos. Es una bomba eléctrica ideal de ahorro de energía y eficiente.
Esta serie de bombas eléctricas es especialmente adecuada para el bombeo de aguas subterráneas en zonas rurales, el riego de tierras agrícolas y jardines, y el uso doméstico de agua, gracias a su pequeño tamaño y peso. También se pueden utilizar para la extracción de agua industrial, el suministro y drenaje de agua en la construcción y la acuicultura.
1) El medio de trabajo es agua limpia no corrosiva, la relación de volumen del contenido de arena en el medio no supera el 0,10 % y el tamaño de partícula no es mayor a 0,20 mm.
2) La temperatura del medio no supera los 40°C y el valor de pH del medio está entre 6,5-8,5.
3) La bomba eléctrica debe utilizarse dentro del rango de operación, cerca de la altura de elevación nominal y completamente sumergida en agua. La profundidad de inmersión no debe superar los 3 m ni la profundidad máxima los 5 m.
4) La bomba eléctrica debe estar a más de 0,5 m del fondo del agua, pero no debe hundirse en el lodo. De lo contrario, podría provocar una explosión.
5) La frecuencia de potencia es de 50 Hz, el voltaje trifásico es de 38 V y el rango de fluctuación es de 0,9 a 1,1 veces el valor nominal.
| Número de producto |
fluir |
Elevar |
fuerza |
actual |
Tubería |
Voltaje |
Velocidad de rotación |
frecuencia |
| (hombre/mujer) |
(m） |
(kw) |
(A) |
(pulgada) |
(milímetros) |
(V) |
(rpm) |
(Hz) |
| QDX1.5-16-0.37 |
1.5 |
16 |
0.37 |
2.8 |
1 |
25 |
220 |
2860 |
50 |
| QDX3-20-0.55 |
3 |
20 |
0,55 |
4.2 |
1 |
25 |
220 |
2860 |
50 |
| QDX10-10-0.55 |
10 |
10 |
0,55 |
4.2 |
1.5 |
40 |
220 |
2860 |
50 |
| QDX15-7-0.55 |
15 |
7 |
0,55 |
4.2 |
2 |
50 |
220 |
2860 |
50 |
| QDX1.5-32-0.75 |
1.5 |
32 |
0,75 |
5.2 |
1 |
25 |
220 |
2860 |
50 |
| QDX7-18-0.75 |
7 |
18 |
0,75 |
5.2 |
1.5 |
40 |
220 |
2860 |
50 |
| QDX10-16-0.75 |
10 |
16 |
0,75 |
5.2 |
2 |
50 |
220 |
2860 |
50 |
| QDX15-10-0.75 |
15 |
10 |
0,75 |
5.2 |
2.5 |
65 |
220 |
2860 |
50 |
| QDX10-16-0.8 |
10 |
16 |
0.8 |
|
1/1.5/2 |
25/40/50 |
220 |
2860 |
50 |
| QDX1.5-38-1.1 |
1.5 |
38 |
1.1 |
6.8 |
1 |
25 |
220 |
2860 |
50 |
| QDX10-20-1.1 |
10 |
20 |
1.1 |
6.8 |
2 |
50 |
220 |
2860 |
50 |
| QDX15-15-1.1 |
15 |
15 |
1.1 |
6.8 |
2.5 |
65 |
220 |
2860 |
50 |
| QDX30-9-1.1 |
30 |
9 |
1.1 |
6.8 |
3 |
80 |
220 |
2860 |
50 |
| QDX15-18-1.5 |
15 |
18 |
1.5 |
8.7 |
2.5 |
65 |
220 |
2860 |
50 |
| QDX40-9-1.5 |
40 |
9 |
1.5 |
8.7 |
3 |
80 |
220 |
2860 |
50 |
| QDX35-12-1.5 |
35 |
12 |
1.5 |
8.7 |
2.5 |
65 |
220 |
2860 |
50 |
| QDX45-7-1.5 |
45 |
7 |
1.5 |
8.7 |
3 |
80 |
220 |
2860 |
50 |
| QDX65-7-2.2 |
65 |
7 |
2.2 |
10.2 |
4 |
100 |
220 |
2860 |
50 |
| QX3-20-0.55 |
3 |
20 |
0,55 |
1.6 |
1 |
25 |
380 |
3000 |
50 |
| QX10-10-0.55 |
10 |
10 |
0,55 |
1.6 |
1.5 |
40 |
380 |
3000 |
50 |
| QX15-7-0.55 |
15 |
7 |
0,55 |
1.6 |
2 |
50 |
380 |
3000 |
50 |
| QX1.5-32-0.75 |
1.5 |
32 |
0,75 |
2.1 |
1 |
25 |
380 |
3000 |
50 |
| QX7-18-0.75 |
7 |
18 |
0,75 |
2.1 |
1.5 |
40 |
380 |
3000 |
50 |
| QX10-16-0.75 |
10 |
16 |
0,75 |
2.1 |
2 |
50 |
380 |
3000 |
50 |
| QX15-10-0.75 |
15 |
10 |
0,75 |
2.1 |
2.5 |
65 |
380 |
3000 |
50 |
| QX10-20-1.1 |
10 |
20 |
1.1 |
2.7 |
2 |
50 |
380 |
3000 |
50 |
| QX15-15-1.1 |
15 |
15 |
1.1 |
2.7 |
2.5 |
65 |
380 |
3000 |
50 |
| QX30-9-1.1 |
30 |
9 |
1.1 |
2.7 |
3 |
80 |
380 |
3000 |
50 |
| QX15-18-1.5 |
15 |
18 |
1.5 |
3.6 |
2.5 |
65 |
380 |
3000 |
50 |
| QX40-9-1.5 |
40 |
9 |
1.5 |
3.6 |
3 |
80 |
380 |
3000 |
50 |
| QX35-12-1.5 |
35 |
12 |
1.5 |
3.6 |
2.5 |
65 |
380 |
3000 |
50 |
| QX45-7-1.5 |
45 |
7 |
1.5 |
3.6 |
3 |
80 |
380 |
3000 |
50 |
| QX65-7-2.2 |
65 |
7 |
2.2 |
5.1 |
4 |
100 |
380 |
3000 |
50 |
| QDX6-12-0.4 |
6 |
12 |
0.4 |
3.8 |
1/1.2 |
25/32 |
220 |
2860 |
50 |
| QDX10-15-0.75 |
12 |
15 |
0,75 |
5.2 |
1.5/2 |
40/50 |
220 |
2860 |
50 |
| QDX10-18-1.1 |
10 |
18 |
1.1 |
6.8 |
1.5/2 |
40/50 |
220 |
2860 |
50 |
| QX10-18-1.1 |
10 |
18 |
1.1 |
2.7 |
1.5/2 |
40/50 |
380 |
3000 |
50 |
| QDX3-18-0.55T |
3 |
18 |
0,55 |
4.2 |
1 |
25 |
220 |
2860 |
50 |
| QDX3-24-0.75T |
3 |
24 |
0,75 |
5.2 |
1 |
25 |
220 |
2860 |
50 |
| QDX3-30-1.1T |
3 |
30 |
1.1 |
6.8 |
1 |
25 |
220 |
2860 |
50 |
| QDX6-32/2-1.5T |
6 |
32 |
1.5 |
8.7 |
1.5 |
40 |
220 |
2860 |
50 |
|
Falla
Fenómeno
|
Análisis de fallos
|
Solución de problemas
|
|
Dificultad para empezar
|
1. El voltaje de la fuente de alimentación es demasiado bajo;
2. Corte de energía;
3. La bomba eléctrica está desfasada;
4. El impulsor está atascado;
5. La caída de tensión del cable es demasiado grande;
6. El devanado del estator está quemado.
|
1. Ajuste el voltaje dentro del rango de voltaje nominal + 10%;
2. Averiguar la causa del corte de energía;
3. Verifique la salida del interruptor y el cable.
4. Desmontar, retirar residuos o corregir la parte principal de la tarjeta;
5. Reemplace con cables más gruesos o aumente la capacidad del transformador;
6. Reemplace el bobinado y realice una revisión.
|
|
Poca salida de agua
|
1. La bomba eléctrica tiene una altura baja;
2. La base está bloqueada;
3. El impulsor está muy desgastado;
4. La profundidad del buceo es baja y se inhala aire;
5. El impulsor gira en sentido inverso.
|
1. Seleccione los productos apropiados de acuerdo con el rango de uso del cabezal de la bomba eléctrica;
2. Retire las plantas acuáticas y otros desechos;
3. Reemplace el impulsor;
4. Ajuste la profundidad de inmersión de la bomba eléctrica, pero no debe ser inferior a 0,5 m;
5. Reemplace dos fases cualesquiera de la bomba eléctrica trifásica.
|
|
Parada repentina
|
1. El interruptor está desconectado o el fusible está quemado;
2. Corte de energía;
3. El impulsor está atascado;
4. El devanado del estator está quemado;
5. Viaje protector.
|
1. Verifique si el rango de elevación o el voltaje de la fuente de alimentación cumplen con los requisitos y ajústelos;
2. Averiguar la causa del corte de energía y eliminar la falla;
3. Limpiar los escombros;
4. Reemplace el bobinado y realice una revisión;
5. Descubra la causa (tensión de alimentación demasiado baja, sobrecarga, impulsor atascado) y elimine la falla.
|
|
El devanado del estator se quemó
|
1. A la bomba eléctrica le falta una fase y el tiempo de funcionamiento es demasiado largo;
2. El sello mecánico está dañado y tiene fugas, lo que provoca un cortocircuito entre espiras o entre sí;
3. El impulsor está atascado por materia extraña;
4. La máquina se atasca en barro y arena, se enciende con frecuencia o es alcanzada por un rayo, o el tiempo de operación de deshidratación es demasiado largo;
5. El cable está dañado y ha entrado agua, y el bobinado está húmedo;
6. La bomba eléctrica está sobrecargada.
|
Elimine la falla, retire el devanado y vuelva a ponerlo en línea de acuerdo con los requisitos técnicos originales (nivel de aislamiento del motor de clase F), sumérjalo y hornéelo en barniz aislante o envíelo a una unidad de mantenimiento para su reparación.
|
|
