Válvula de corte de película SZQ, cilindro de pistón, válvula de corte rápido de gas manual de doble propósito, válvula reguladora neumática de acero inoxidable

Diámetro nominal: DN15--DN500

Entorno de presión: PN16--PN400

Temperatura de trabajo: baja temperatura, temperatura normal, alta temperatura, vacío

Estándares de válvulas: estándar nacional, estándar americano, estándar alemán, estándar británico, estándar japonés

Material del cuerpo de la válvula: WCB, acero al carbono, acero fundido, acero inoxidable, 304, 316, 316L

Medios aplicables:Medio ácido-base débilDiversos medios químicos altamente corrosivos, agua, hidrógeno, oxígeno

Aire, aceite, nitrógeno, vapor, amoníaco, gas licuado, etc.

La válvula de cierre es un tipo de actuador en el sistema de automatización. Está compuesta por un actuador neumático de diafragma multiresorte o un móvil flotante.

Actuador de enchufeestructuraEstá compuesto por una válvula reguladora, recibe la señal del instrumento regulador y controla el corte y la conexión del fluido en la tubería de proceso.

Tiene las características de estructura simple, respuesta sensible y acción confiable. Puede ser ampliamente utilizado en petróleo, químico

Industria, metalurgia y otros sectores de producción industrial. La fuente de aire de la válvula de cierre de diafragma neumática requiere aire comprimido filtrado para fluir a través de la válvula.

El medio en el cuerpo debe ser líquido y gaseoso sin impurezas ni partículas.

Y requisitos de tubería de proceso, asiento simple, manguito, válvula de cierre de tres vías se pueden seleccionar.

De acuerdo con la diferencia de presión admisible, las características del medio y los requisitos de la tubería de proceso, se pueden seleccionar válvulas de cierre de simple asiento, de manguito y de tres vías.

;Según las condiciones de presión, se pueden seleccionar válvulas de cierre con presiones nominales de PN1.6Mpa, PN4.0Mpa y PN6.4Mpa;

Según los requisitos de anticorrosión del medio y el nivel de presión, se pueden seleccionar materiales como hierro fundido, acero fundido, acero inoxidable fundido y acero aleado fundido.

Válvula de cierre; según la temperatura del medio y los requisitos especiales, tipo estándar, tipo de alta temperatura (disipación de calor), tipo de baja temperatura,

Válvula de cierre tipo globo con aislamiento encamisado; la válvula de cierre de diafragma neumático ZMQ se puede usar según las consideraciones de fuga del medio y seguridad.

Elija válvulas de cierre de asiento duro, asiento blando, sello de fuelle y otros tipos; según los requisitos de control del proceso, se pueden equipar los siguientes accesorios:

Mecanismo de volante, reductor de presión con filtro de aire, válvula de escape rápido, válvula solenoide, interruptor de carrera, etc.

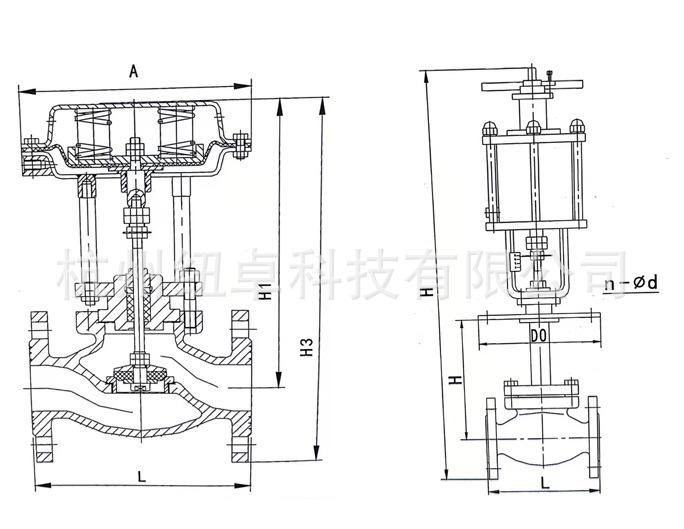

La válvula de cierre de pistón neumático está compuesta por un mecanismo de cierre y un actuador de pistón neumático. El mecanismo de corte adopta un solo

Tipo de AsientoEl núcleo de válvula DN20 es de guiado simple, el núcleo de válvula DN25~200 es de doble guiado, con estructura simple y fácil operación.

Se puede utilizarSe utiliza principalmente para medios líquidos y gaseosos sin impurezas ni partículas, y requiere

Rápido y ajustadoCerrado herméticamente y ventilado rápidamente en un sistema de control automático.

Certificado, instrucciones, placa de características, accesorios, lista,,,

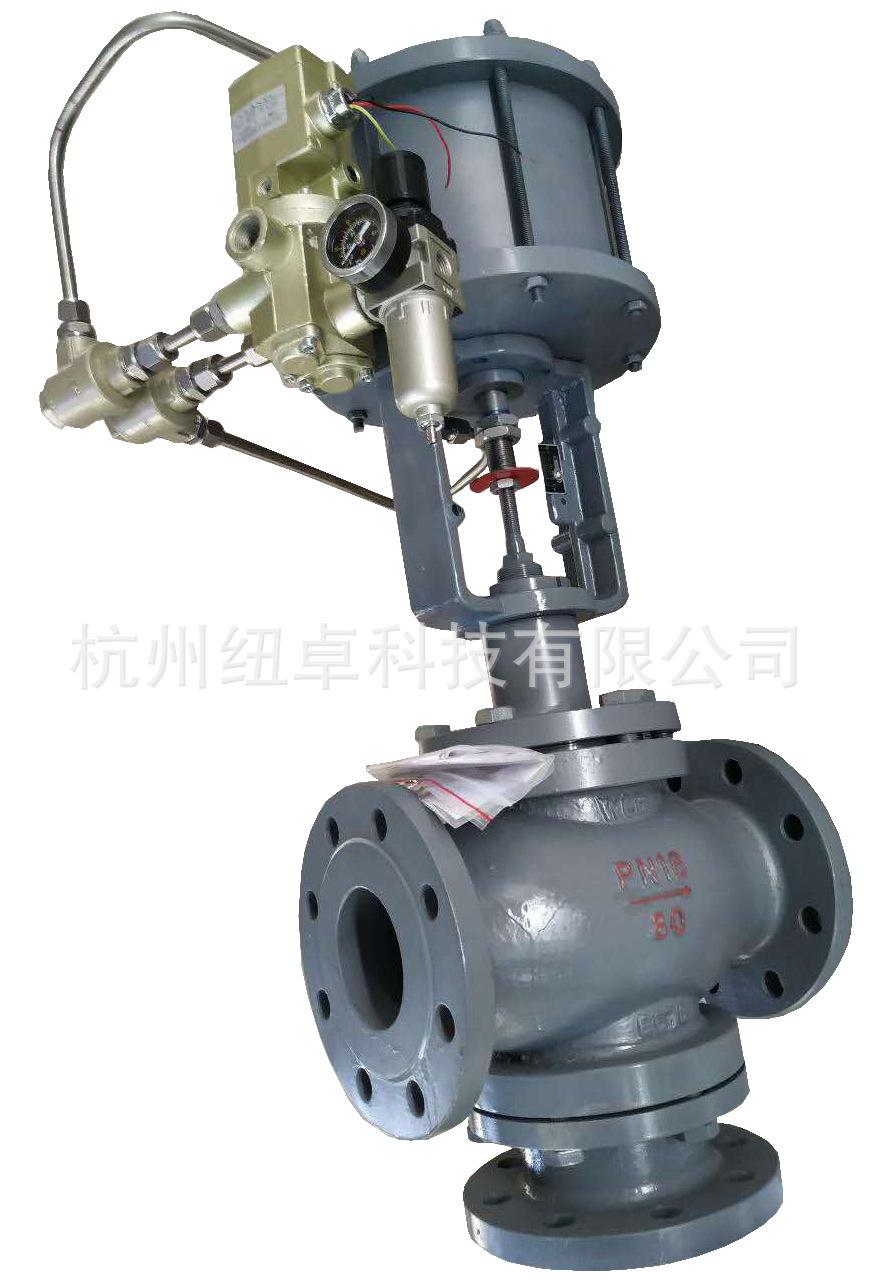

1. La válvula de control neumática de tres vías está compuesta por un actuador de pistón neumático y un cuerpo de válvula de carrera recta, con un soporte en el medio.

2. Hay dos tipos de actuadores neumáticos de pistón: de simple efecto (retorno por resorte) y de doble efecto (doble entrada de aire).

3. Adopta un actuador de simple efecto, y el modo de acción de toda la máquina se puede dividir en tipo cerrado por aire (tubería horizontal conectada) y tipo abierto por aire (

4. aguatubo plano desconectado). La válvula de control neumática de tres vías tiene dos formas de sellado: sello duro y sello suave, que son adecuadas para

5. Diferentes temperaturas y presiones.
   Cuando la presión de señal es cero, el núcleo de la válvula está en la posición inicial debido a la precarga del resorte (solo simple efecto).estado inicial(Normalmente abierto

6. o normalmente cerrado)Cuando el actuador recibe la presión de señal(0.4～0.6MPa)Cuando se genera empuje en el pistón, compresión

7. El resorte impulsa la varilla de empuje, el cuerpo de la válvula y el núcleo de la válvula para que se muevan a la posición límite, haciendo que la válvula esté completamente abierta o completamente cerrada.

8. Control de la conexión y corte del medio en el canal o conmutación entre tuberías. Equipado con una válvula solenoide de tres vías y dos posiciones para permitir el corte por pistón

9. El control de la válvula es más conveniente y simple.
