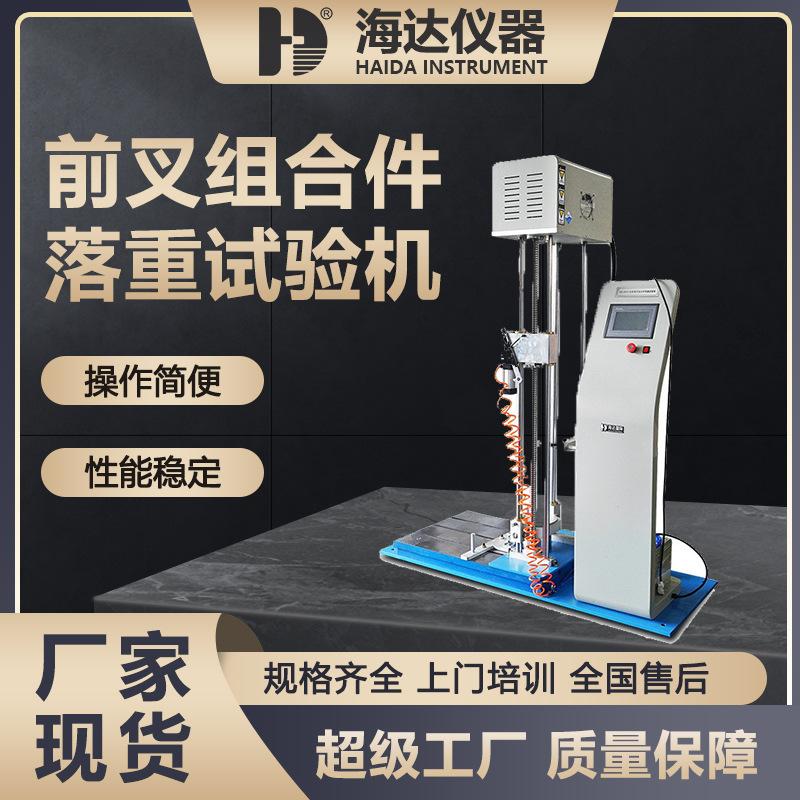

Máquina de Prueba de Caída de Peso para Ensamblaje de Cuadro y Horquilla del Fabricante Haida, Máquina de Prueba de Caída de Peso para Ensamblaje de Horquilla de Bicicleta

Este equipo prueba principalmente la resistencia al impacto de objetos pesados que caen desde el conjunto de cuadro/horquilla. Se instala un rodillo con una masa inferior a 1 kg en la horquilla delantera. El conjunto de cuadro/horquilla se sujeta verticalmente en el soporte rígido a través del conector del eje trasero. Se coloca un martillo pesado con una masa de 22,5 kg sobre el rodillo o el extremo redondo de la barra de acero de la pata de la horquilla delantera para medir la longitud de la línea central de las dos ruedas. El martillo pesado se levanta a una altura de 180 mm por encima del rodillo ligero y luego se suelta para que quede alineado con el centro de las dos ruedas e impacte el rodillo o la barra de acero en la dirección de la deformación de la horquilla. El martillo pesado saltará, lo cual es normal. Cuando el martillo pesado se detiene sobre el rodillo o la barra de acero, se vuelve a medir la distancia entre centros de las dos ruedas. Después de la prueba, no debe haber grietas visibles ni daños en el conjunto, y ninguna pieza del amortiguador debe separarse. Se mide la deformación permanente de la distancia entre las líneas centrales de los ejes de las dos ruedas (distancia entre ejes).

Estándar de diseño: GB3565 EN14764
