Red de protección pasiva RXI-075

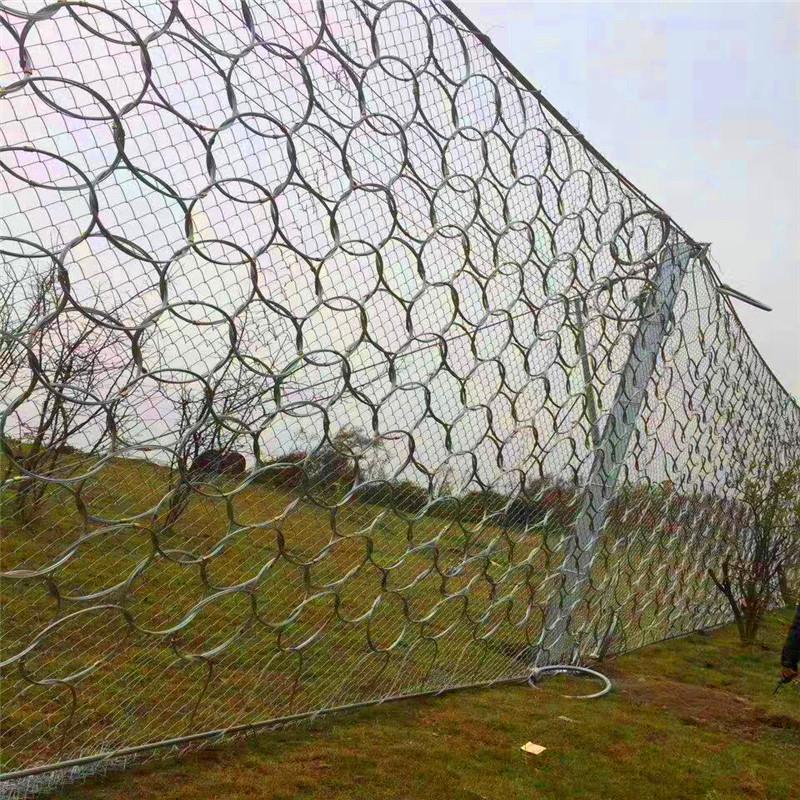

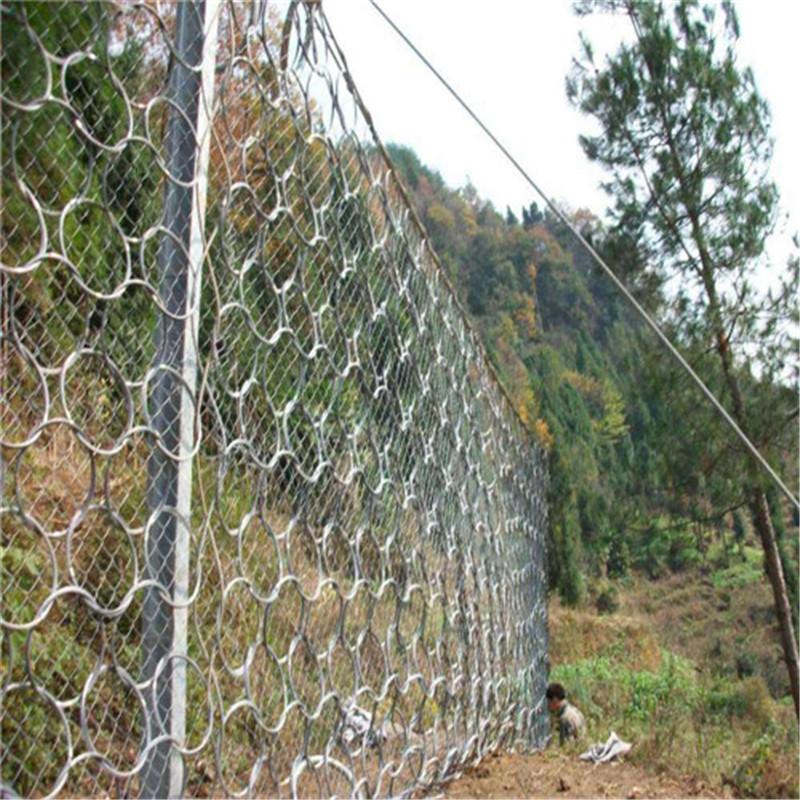

La malla de protección pasiva está compuesta por cuatro partes principales: malla de cable, malla de anillos (se requiere una capa adicional de malla metálica cuando es necesario interceptar rocas pequeñas que caen), sistema de fijación (barra de anclaje, cable de anclaje, base y cable de soporte), anillo de alivio de presión y columna de acero.La columna de acero y la red de cable de acero se conectan y combinan en un todo, formando protección superficial para el área protegida, previniendo así el colapso de roca y suelo y desempeñando un papel en la protección de taludes.

Características del producto criba de roca RXI-075:La flexibilidad y la resistencia a la intercepción del sistema son suficientes para absorber y dispersar la energía cinética esperada de la caída de rocas. El diseño y el uso de anillos de disipación de energía mejoran aún más la resistencia al impacto del sistema. En comparación con la intercepción rígida y los muros de contención de mampostería, el proceso de construcción original se ha modificado, reduciendo el tiempo y los fondos de construcción.

Modelo de Red en Anillo ROCCO RXI-025

• Tipo de red R5/3/300
• Levantar cabo de ancla
• Cuerda simple Φ16
• Red de Anillo ROCCO
• Red de Anillo ROCCO
• Cuerda de anclaje de tracción lateral: cuerda doble Φ16
• Cuerda de anclaje de refuerzo intermedio y de descenso: cuerda simple Φ16
• Cuerda de sutura: Φ8

Modelo de Red en Anillo ROCCO: RXI-050

• Tipo de red: R7/3/300
• Cuerda de soporte superior/inferior (número promedio de bucles de descompresión por vano): Φ22 cuerda simple
• Cuerda de ancla: Φ18 cuerda simple
• Cuerda de anclaje de tracción lateral: cuerda simple Φ18
• Cuerda de anclaje de refuerzo intermedio y de descenso: cuerda simple Φ18
• Cuerda de sutura: Φ8 cuerda simple

Modelo de Red en Anillo ROCCO: RXI-075

• Tipo de red: R7/3/300
• Cuerda de soporte superior/inferior (número promedio de gazas de descompresión por vano): Cuerda doble Φ16, una gaza de descompresión (6) por cuerda por vano.
• Cabo de fondeo: Φ14 cabo sencillo, dispuesto en forma de espiga, con un anillo de descompresión para cada cabo
• Cuerda de anclaje de tracción lateral: Φ14 cuerda simple
• Cuerda de anclaje de refuerzo intermedio y de descenso: cuerda simple Φ14
• Cuerda de sutura: Φ8

Red de Anillo ROCCO

• Modelo: RXI-100 Tipo de red: R9/3/300
• Cuerda de soporte superior/inferior (número promedio de bucles de descompresión por vano): Cuerda doble Φ18, un bucle de descompresión por cuerda por vano (6)
• Cuerda de anclaje para izar: Cuerda simple Φ16, dispuesta en forma de espiga, cada una con un anillo de descompresión.
• Cuerda de anclaje de tracción lateral: cuerda doble Φ16
• Cuerda de anclaje de refuerzo intermedio y de descenso: cuerda simple Φ16
• Cuerda de sutura: Φ12

Modelo de Red en Anillo ROCCO: RXI-150

• Tipo de red: R12/3/300
• Cuerda de soporte superior/inferior (número promedio de bucles de descompresión por vano): Cuerda doble Φ22, 1 bucle de descompresión por cuerda por vano (6)
• Cuerda de anclaje para izar: Cuerda simple Φ18, dispuesta en forma de espiga, cada una con un anillo de descompresión.
• Cuerda de anclaje de tracción lateral: cuerda doble Φ18
• Cuerda de anclaje de refuerzo intermedio y de descenso: cuerda simple Φ18
• Cuerda de sutura: Φ12

Modelo de Red en Anillo ROCCO: RXI-200

• Tipo de red: R19/3/300
• Cuerda de soporte superior/inferior (número promedio de bucles de descompresión por vano): Cuerda doble Φ22, 1/2 bucle de descompresión por cuerda por vano (8)
• Cuerda de anclaje para izar: Cuerda simple Φ18, dispuesta en forma de espiga, cada una con un anillo de descompresión.
• Cuerda de anclaje de tracción lateral: cuerda doble Φ18
• Cuerda de anclaje de refuerzo intermedio y de descenso: cuerda simple Φ18
• Cuerda de sutura: Φ14

Configuración estructural: columna de acero, cuerda de soporte, cuerda de anclaje, cuerda de sutura, anillo de descompresión [columna de acero (distancia de 10 m), ∮18 cuerda de soporte doble con anillo de disipación de energía y ∮16 cuerda de anclaje de tracción superior con forma humana (10 anillos de disipación de energía por tramo), ∮18 cuerda de anclaje de tracción lateral (cuerda simple), ◇/08/150/4*5㎡ red de cable de acero, ∮8 cuerda de sutura, red de rejilla]

Función de protección principal: interceptar la caída de rocas con una energía de impacto de hasta 750 kJ.

Características del producto: La flexibilidad y la resistencia de intercepción del sistema son suficientes para absorber y dispersar la energía cinética prevista del impacto de la caída de rocas. El diseño y el uso de anillos de disipación de energía mejoran aún más la resistencia al impacto del sistema. En comparación con los muros de intercepción rígidos y de contención de mortero, se ha modificado el proceso de construcción original, lo que reduce el tiempo y los fondos de construcción.

Uso del producto: Adecuado para altas montañas y colinas empinadas con zonas de amortiguación junto a las instalaciones de construcción, para interceptar caídas de rocas, rocas voladoras, avalanchas y deslizamientos de tierra fuera de las instalaciones de construcción, evitando la destrucción de las instalaciones de construcción por desastres.

Preparación de la construcción

La red de protección pasiva RX-075, la cuerda de seguridad, el cinturón de seguridad y el compresor de aire, el generador diésel, el taladro manual YT28, etc. necesarios para la construcción se transportan al sitio de construcción utilizando un carro de herramientas, y se conectan las tuberías de suministro de aire y agua y las líneas eléctricas.

Se instala una hilera de anclajes de acero de Φ22 (1,3 m de largo, 0,3 m de exposición) a lo largo del tramo con mejor geología en la ladera de la montaña de la línea de instalación de la red de protección. Se atan cuerdas de seguridad a los anclajes, y los trabajadores cuelgan cinturones de seguridad en ellas durante la construcción.

Programa de Construcción

Instalación de columnas con vigas en I → Instalación de vigas en I y cables de anclaje superiores → Instalación de cables de anclaje laterales → Instalación de cables de soporte superiores e inferiores → Instalación de redes de cables de acero → Instalación de redes de rejilla.

(1) Instalación de columnas de vigas en I

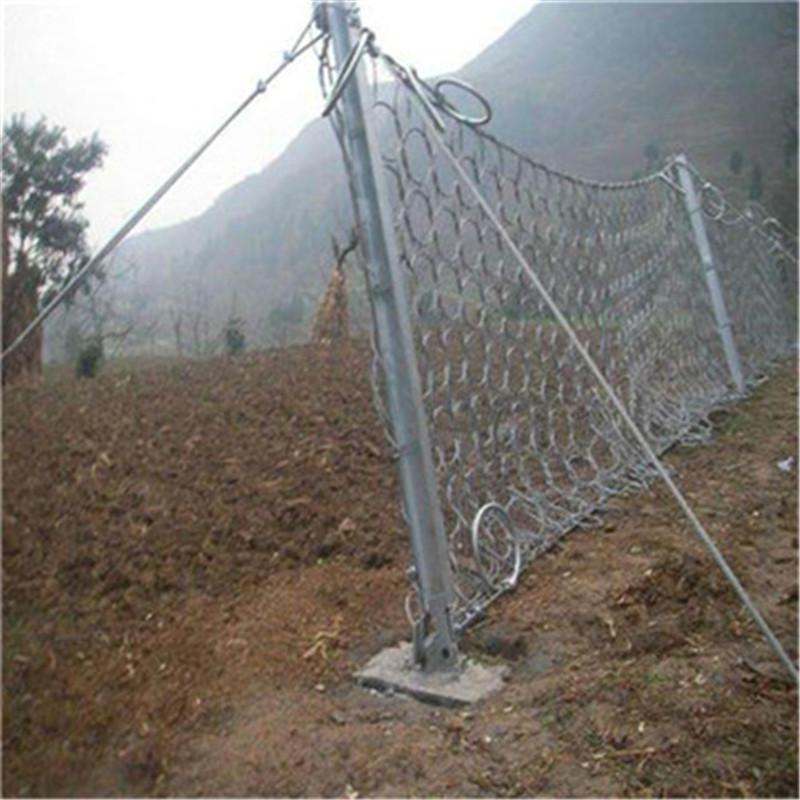

Se coloca una columna de viga I de 12 lb cada 5 metros para conectar y fijar la red de cable de acero y la red de rejilla. La columna de viga I se procesa en la planta de procesamiento de acero, y los extremos superior e inferior se sueldan con soportes.

La posición de la columna de viga en I es marcada por el personal de topografía. Si la columna está ubicada sobre el lecho rocoso, se utiliza un taladro manual YT28 para perforar un agujero (profundidad del agujero 0.5 m). Después de que el agujero está formado, se inyecta manualmente lechada de cemento puro (la relación agua-cemento de la lechada es de 0.5), y luego se entierran dos barras de pasador Φ22 (longitud 0.8 m, expuestas 0.3 m), y se sueldan la viga en I y las barras de pasador; si la base está ubicada sobre la capa de recubrimiento, se excava manualmente una ranura cuadrada de 50 cm (largo) × 50 cm (ancho) × 50 cm (profundidad) y luego se perfora un agujero en el lecho rocoso. Después de que el agujero está formado, se inyecta manualmente lechada de cemento puro (la relación agua-cemento de la lechada es de 0.5), y se entierran barras de pasador Φ22 (longitud 1.3 m, expuestas 0.3 m). Después de que la viga en I y las barras de pasador estén firmemente soldadas, se vierte hormigón C20 a lo largo de la ranura cuadrada.

(2) Instalación de la cuerda de anclaje de tracción superior ① Cuelgue el anillo de suspensión de la cuerda de anclaje de tracción superior en el asiento de suspensión de la viga I, luego conecte el otro extremo de la cuerda de anclaje de tracción al anillo de la varilla de anclaje de tracción superior correspondiente y fíjelo temporalmente con una abrazadera de cuerda.

② Ajuste la posición de la viga en I de acuerdo con la posición diseñada tirando de la cuerda de anclaje, apriete la cuerda de anclaje superior y fíjela con un clip de cuerda.

(3) Instalación del cable de anclaje lateral: El método de instalación es el mismo que el del cable de anclaje superior. Una vez instalado el cable de anclaje superior, se instala el cable de anclaje lateral.

(4) Instalación de cuerdas de soporte superiores e inferiores

① Fije temporalmente el extremo de gancho del primer cable de soporte superior al punto de inicio de cada sección al instalar por secciones.La parte inferior de la viga I de inicio), luego enderece la cuerda de soporte paralela a la dirección del sistema y colóquela en el lado inferior de la base, ajuste el anillo de disipación de energía en su posición (a unos 50 cm de la viga I, y los anillos de disipación de energía de cada tramo en la misma cuerda de soporte están dispuestos simétricamente con respecto a la viga I) y luego cuelgue el anillo colgante de la cuerda de soporte en el asiento colgante en la parte superior de la viga I terminal.

② En la segunda viga en I, use un clip de cuerda para fijar la cuerda de soporte al exterior del soporte (solo se usa el 30 % en este momento).Resistencia estándar); En la tercera viga en I, coloque la cuerda de soporte en el interior del soporte; instale la cuerda de soporte alternativamente en el exterior y el interior del soporte de la base hasta la última viga en I en esta sección y envuélvala hasta el soporte de la base de la viga en I y luego fíjela temporalmente con un clip de cuerda.

③ Vuelva a ajustar la posición del anillo de disipación de energía. Una vez que esté seguro de que el anillo de disipación de energía está correctamente colocado, apriete la cuerda de soporte y fíjela con una abrazadera. ④ La segunda cuerda de soporte superior se instala de la misma manera que la primera, pero en dirección opuesta, y el anillo de disipación de energía se ubica al otro lado del mismo tramo.

5. Use un clip de cuerda para conectar las dos cuerdas de soporte superiores entre sí a 40 cm de distancia del anillo de disipación de energía (usando solo el 30 % de la fuerza de ajuste), formando una estructura de cuerda de soporte doble escalonada interna y externa en la misma percha.(5) Instalación de la red de cuerda de acero ① Numere la red de cuerda de acero según el número de grupo y despliéguela en la posición correspondiente entre las vigas en I.

2. Use una cuerda de acero de elevación de repuesto para pasar a través de los orificios de la malla en el borde superior de la red de cuerda de acero (dos redes en el mismo tramo se levantan al mismo tiempo), fije un extremo a la parte superior de la viga en I adyacente y pase el otro extremo a través de otro colgador de viga en I hasta su base y fíjelo temporalmente.

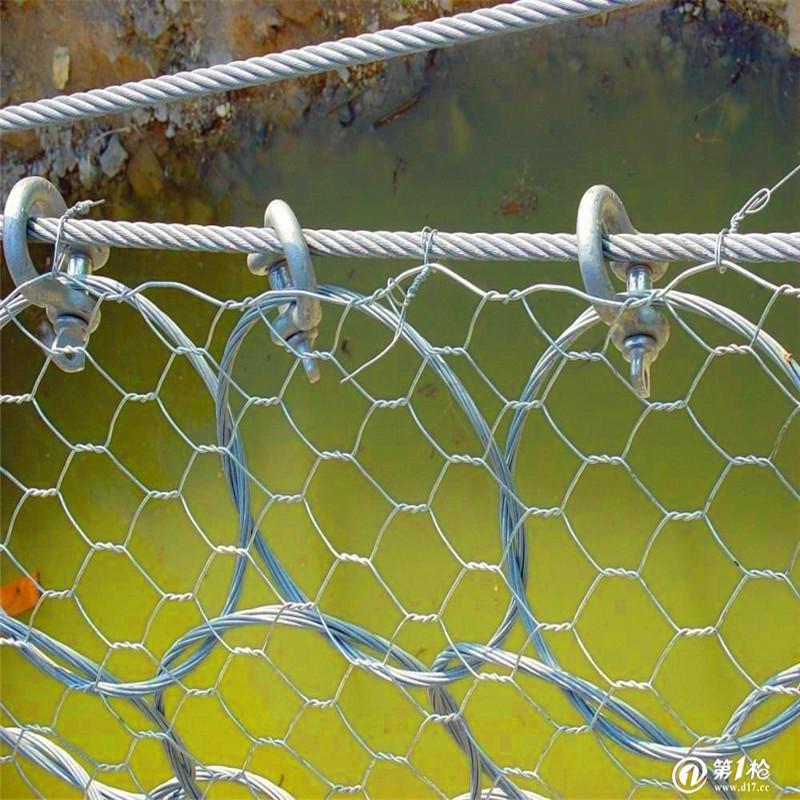

③Tense la cuerda de elevación con un tensor de cuerda hasta que la red de cuerda de acero se eleve al nivel de la cuerda de soporte superior y luego tense la cuerda de elevación con un tensor de cuerda.Los clips de cuerda adicionales conectan temporalmente de forma suelta la red a la cuerda de soporte superior y también conectan temporalmente la red a la cuerda de soporte inferior para garantizar que sea más segura durante la sutura, después de lo cual la cuerda de elevación se puede aflojar y sacar.

④ Repita los pasos anteriores hasta que todas las redes de cuerda de acero estén colgadas temporalmente en la cuerda de soporte superior y ajuste la posición de la cuerda de acero lateralmente para que quede en la posición correcta. ⑤ Corte la cuerda de costura a 1,3 veces el perímetro de una sola red y marque el punto medio.Comience desde la primera sección y fije el punto medio de la cuerda de sutura en el punto medio del borde superior de cada red. Desde el punto medio, utilice la mitad de la cuerda de sutura para envolver la red y la cuerda de soporte a la izquierda y a la derecha, respectivamente, hasta que cruce el punto medio del borde inferior de la red de cuerda de acero, de modo que el extremo izquierdo de la cuerda de sutura se solape 1,0 m. Finalmente, utilice la longitud de la cuerda para fijar la cuerda de sutura y la red de cuerda de acero, y coloque la abrazadera a una distancia de 1,0 m.A 0,5 m del extremo de la cuerda de sutura.

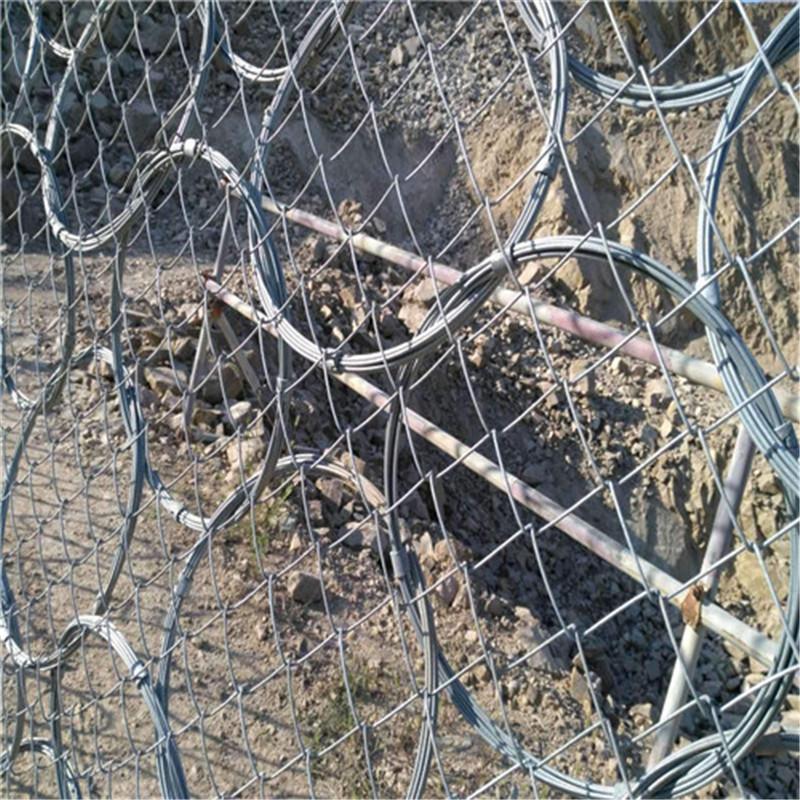

(5) Instalación de la malla de rejilla ① La rejilla se coloca en el lado interior de la malla de cable de acero y se superpone al borde superior de la malla de cable de acero y se fija a la malla de cable de acero con alambre. ② Coloque la parte inferior de la rejilla 0,5 m hacia arriba a lo largo de la pendiente y presione la parte inferior de la rejilla con piedras. ③ Cada rejilla se superpone 10 cm y se fija con alambre en 4 lugares por metro cuadrado.
