I. Descripción general

El supresor automático de explosiones por pulverización de polvo para gasoductos ZYBG12/1 se instala en el gasoducto de una mina de carbón. Consta de cuatro partes: el supresor de explosiones para gasoductos de minería ZY BG-12YC, el sensor de llama intrínsecamente seguro para minería GHZ 5, el sensor de presión para minería GPD 10 y la caja de control del supresor de explosiones intrínsecamente seguro y ignífugo para minería ZY BG-18K. En caso de accidente por combustión o explosión de gas, el sensor de llama y el sensor de presión detectan la señal de llama y presión en el gasoducto, y el controlador envía el nivel de activación al supresor de explosiones, que pulveriza rápidamente agente extintor de polvo seco para extinguir el foco del incendio o la llama de la explosión, suprimiendo la explosión en su fase inicial o impidiendo que se expanda.

El dispositivo de supresión de explosiones tiene las características de tiempo de respuesta corto, acción sensible, rendimiento confiable e inyección rápida de agente extintor de incendios.

2. Nombre y tipo de modelo

12/ 1-Peso del polvo seco: 12 kg/Cantidad de supresores de explosiones: 1 juego

Tubo G

Supresión de explosiones YB

Dispositivo Z

3. Principales parámetros técnicos

1. Tiempo de respuesta de la llama: ≤5 ms

2. Tiempo de respuesta de control: ≤15ms

3. Tiempo de finalización de la pulverización del agente extintor: ≤150 ms

4. Eficiencia de pulverización del agente extintor: ≥80%

4. Características estructurales del dispositivo

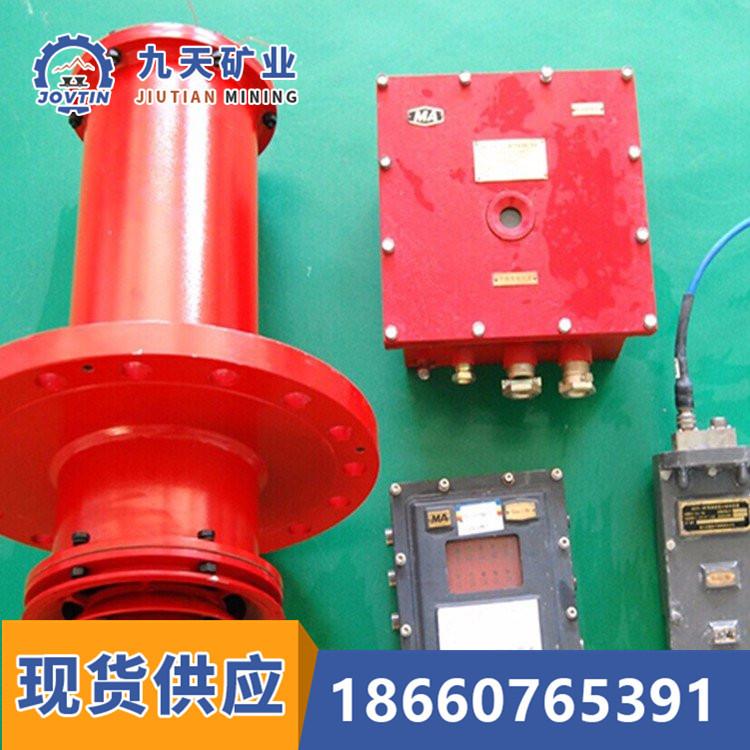

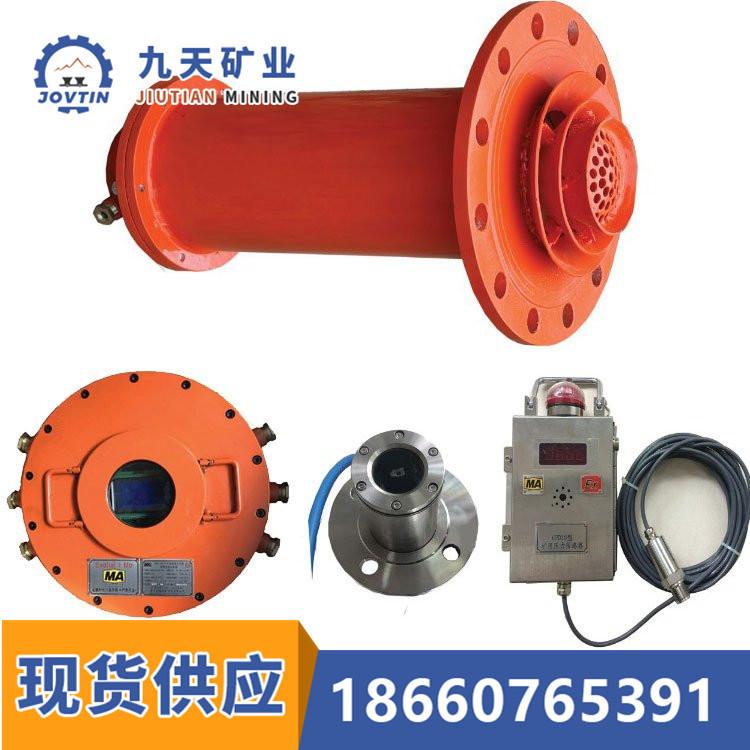

El dispositivo automático de supresión de explosiones está compuesto por un sensor de llama intrínsecamente seguro para minería GHZ 5, un sensor de presión para minería GPD 10 y un sensor ZY BG-18K.

Está compuesto por una caja de control de dispositivo de supresión de explosiones intrínsecamente seguro y a prueba de llamas para minas y un supresor de explosiones de tubería de mina ZY BG-12YC.
