Introducción del producto del sistema de monitoreo de presión de minas de carbón:

El sistema de monitoreo de presión en minas de carbón se basa en las necesidades de seguridad en la producción minera. Utiliza la plataforma de red de comunicación establecida en la zona minera para transmitir los parámetros dinámicos del techo de la mina de producción a la red informática de monitoreo del pozo. Además, utiliza el software de monitoreo y análisis para lograr monitoreo y alarmas en línea en tiempo real, automatizando e informatizando el monitoreo de seguridad del techo a través de la red de área local de la mina. Se logra la observación en tiempo real del techo de cada mina de producción y se registran automáticamente los datos relevantes de la manifestación de presión de la mina, lo que facilita el análisis de la ley de manifestación de presión de la mina y proporciona una sólida base factual para el soporte de la mina, con el fin de optimizar la producción segura.

Funciones del producto del sistema de monitoreo de presión de minas de carbón:

El sistema de monitoreo dinámico de techos de minas de carbón realiza las siguientes funciones: visualización dinámica de parámetros de monitoreo y alarmas mediante computadoras en el pozo; visualización in situ de datos subterráneos; registro y almacenamiento automáticos de datos de monitoreo; visualización y análisis continuo de curvas de monitoreo; consulta de datos históricos y generación de informes; análisis integral y evaluación de la seguridad de techos. Función de red para el monitoreo dinámico de techos de oficinas y minas; monitoreo dinámico en línea con acceso web para usuarios de la red; intercambio de información de bases de datos; análisis integral y evaluación de la seguridad de techos; informe diario de monitoreo en línea.

Entorno de uso del sistema de monitoreo de presión en minas de carbón:

1) Temperatura ambiente: 0℃～+40℃;

2) Humedad relativa: <90% (+25°C);

3) Presión atmosférica: 80 kPa ～ 106 Pa;

4) Altitud: <3000 metros;

5) Donde no haya vibración o impacto significativo;

6) Se permite su uso en minas de carbón con gases explosivos como gas pero no gases corrosivos;

Parámetros del producto del sistema de monitoreo de presión de minas de carbón:

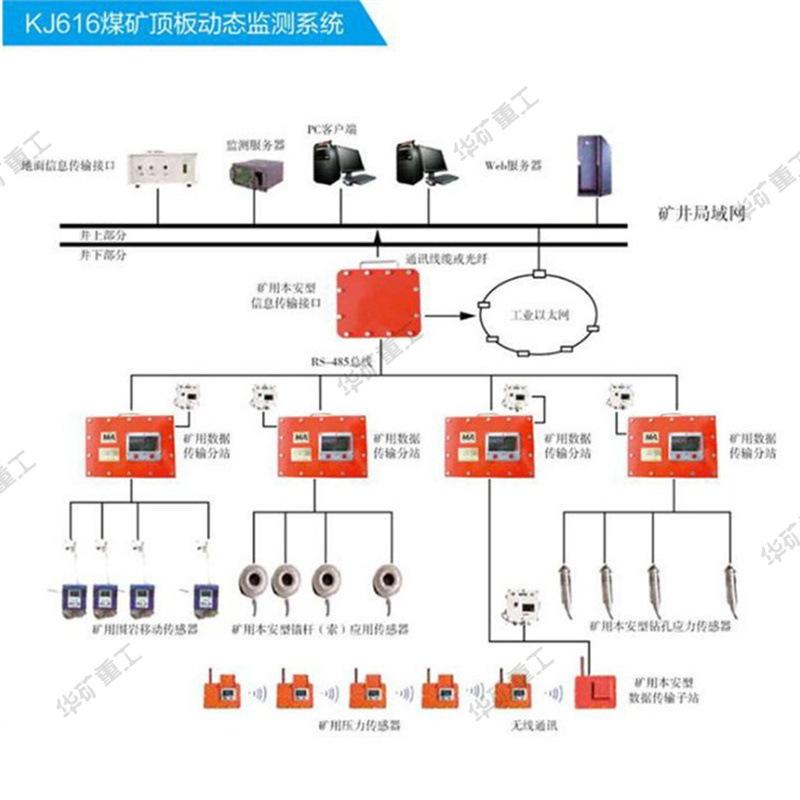

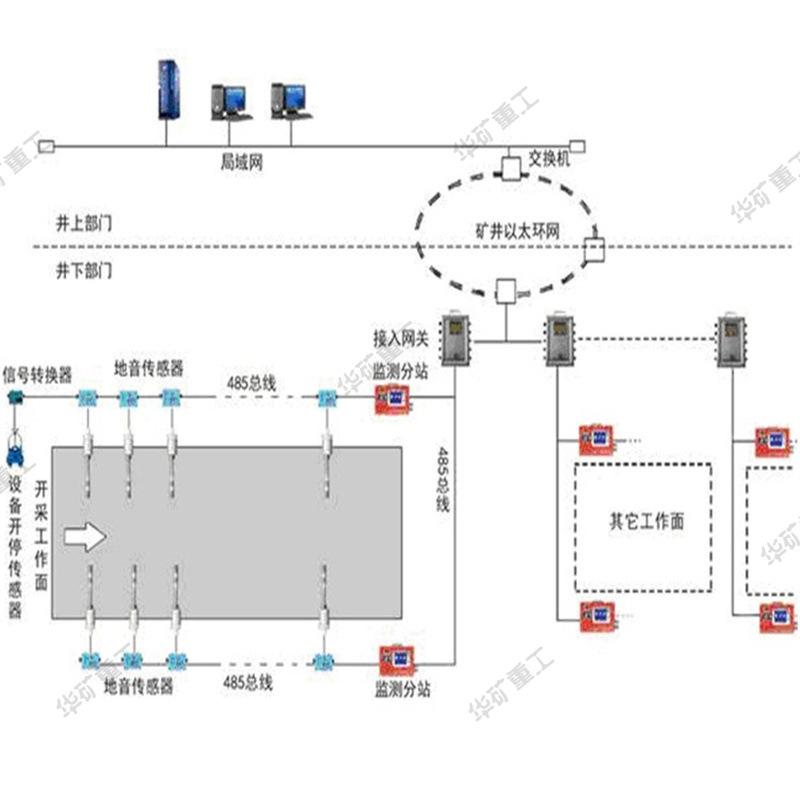

Detalles de configuración del sistema de monitoreo dinámico de techos de minas de carbón

No. Nombre del producto Modelo Unidad Cantidad

Parte de Inoue

1 Host de monitoreo terrestre Advantech 510 1

2 Impresora láser HP1025 1

Fuente de alimentación 3UPS STK 1000VA 1

4 Pararrayos de línea de comunicación KJ76N-L

5 Software de procesamiento de datos KYJ conjunto 1

6 Interfaz de transmisión de información intrínsecamente segura para minería terrestre KJ616-J (A) 1

Interfaz de transmisión de información intrínsecamente segura de la mina parte 7 subterránea KJ616-J (B) 1

8 Subestación de transmisión de datos de mina KJ616-F estación 7

Subestación de transmisión de datos intrínsecamente segura de la mina KJ616-F1 3

10 Sensor de presión de minería GPD60 unidades 20

11 Sensor de movimiento de rocas para minería GUD500 40

12 Sensor de tensión de anclaje (cable) intrínsecamente seguro para mina GPD450M 40

13 Sensor de tensión de perforación intrínsecamente seguro para minas GZY25 40

14 Sistema de alimentación ininterrumpida intrínsecamente seguro y a prueba de llamas para minas KDW28-18 8

Cable de comunicación MHYV de mina de carbón con aislamiento de polietileno y revestimiento de PVC de 16 m, 1×4 y 1×7 m, 5000

17 Caja de conexiones JHH-3T 140

La configuración real del sistema se basa en los parámetros del frente de minado. El principio de configuración consiste generalmente en instalar un sensor de presión de minado cada 5 apoyos para medir la resistencia de trabajo de los mismos, y un sensor para el hundimiento del techo del túnel, la tensión del anclaje (cable) del túnel y el monitoreo de la tensión de perforación cada 50 metros.

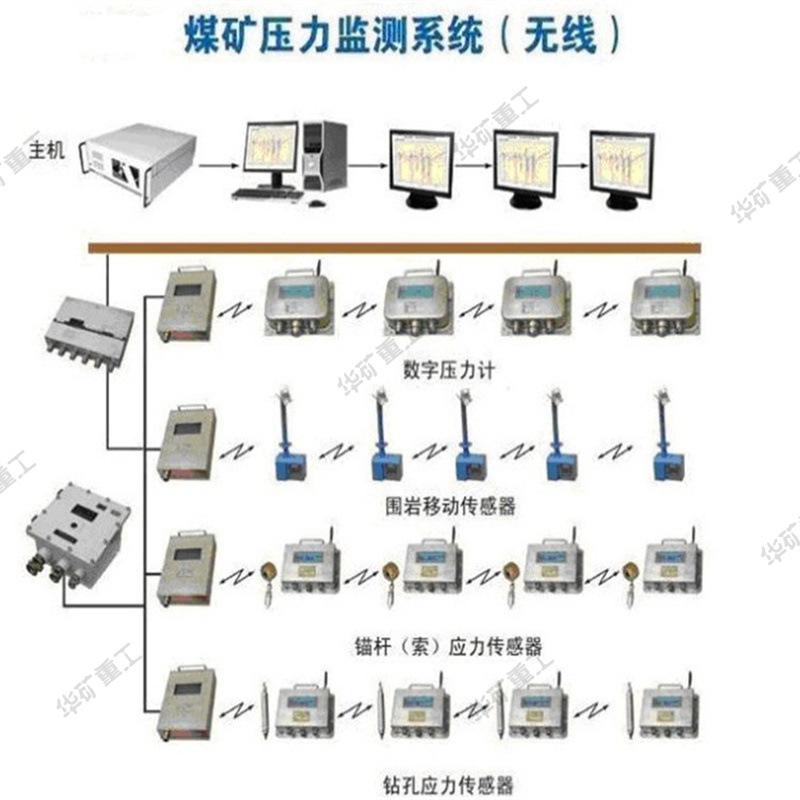

Indicadores técnicos integrales del sistema

Sistema operativo del servidor de monitoreo: Windows 2000 service sp4 Plataforma de base de datos: SQL server 2005 Standard Edition Plataforma de red: LAN

1) Capacidad de la subestación del sistema 1-16 (subestación de comunicación) 2) Puntos de monitoreo del sistema < 1000 3) Distancia de comunicación del sistema: cable de comunicación <10 km fibra óptica y Ethernet

Indicadores técnicos de la interfaz de transmisión

1) Canal de entrada 1 - 4 canales 2) Interfaz de entrada de señal de bus CAN 3) Interfaz de salida RS-232 4) Método de aislamiento de seguridad acoplamiento fotoeléctrico (2500 V) 5) Fuente de alimentación CA 220 V 0,1 A 6) Con luz indicadora de comunicación y luz indicadora de encendido

Indicadores técnicos de la subestación de comunicaciones

1) Capacidad del sitio 1-16 2) Pantalla LCD 128*64 retroiluminación LED 3) Comunicación RS-485 2400bps 4) Distancia de comunicación 1200m (superficie de trabajo) 5) Fuente de alimentación DC18V (fuente de alimentación intrínsecamente segura) 150 mA 6) Tipo a prueba de explosiones Exibl intrínsecamente seguro 7) Capacidad de caché: 32KB

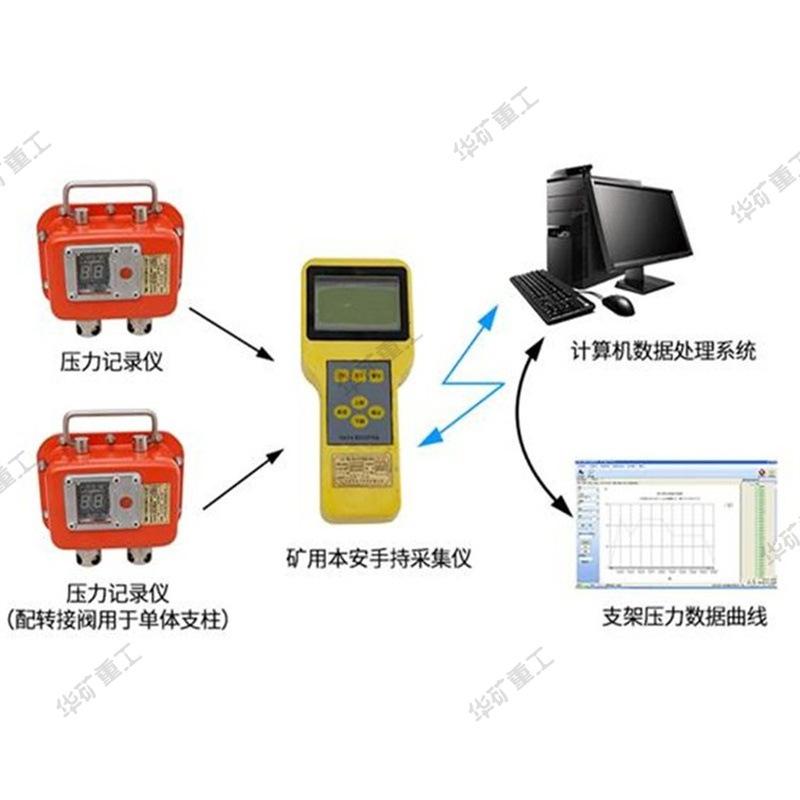

Indicadores técnicos de los sensores de presión minera

1) Canal de presión número 2 2) Rango 0-60 Mpa 3) Precisión 1,5 % 4) Modo de visualización LED de alta intensidad de 3 dígitos 5) Modo de comunicación: comunicación inalámbrica por ondas electromagnéticas 6) Distancia de comunicación: 100 metros (superficie de trabajo) 7) Fuente de alimentación DC3.6V (batería de litio) 50 mA 8) Forma a prueba de explosiones intrínsecamente segura Exibl

Indicadores técnicos de sensores de movimiento de rocas en minería

1) Profundidad de instalación 1-20 metros 2) Alcance 0-300/500 mm 3) Precisión de medición 1% 4) Fuente de alimentación 7-12 V 20 mA 5) Salida RS-485 serial asíncrona 6) Distancia de comunicación: 1200 metros 7) Velocidad de comunicación: 2400 bps 6) Tipo a prueba de explosiones intrínsecamente seguro Exibl

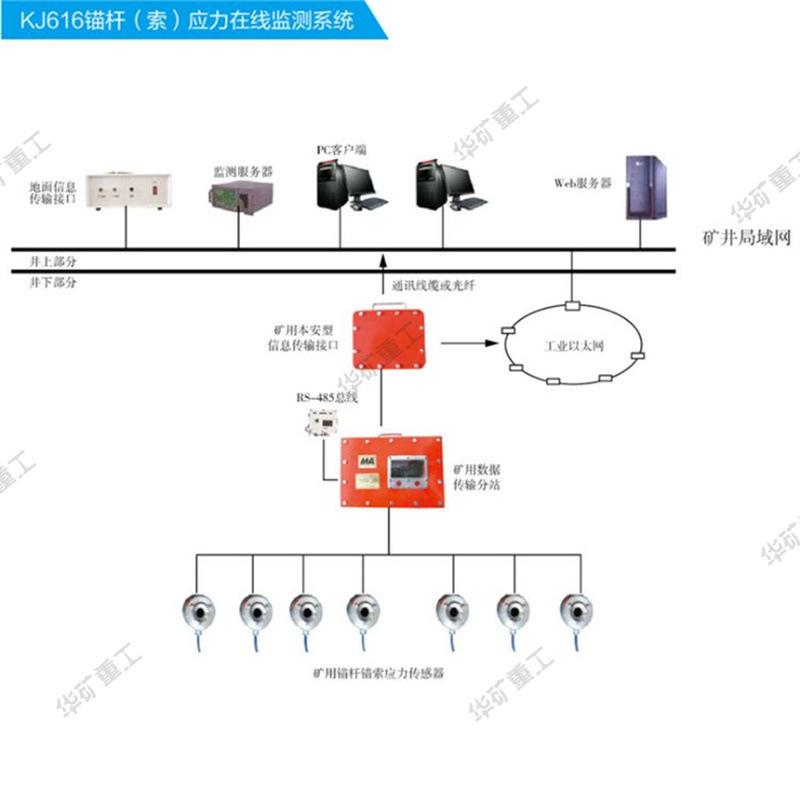

Especificaciones técnicas de sensores de tensión de anclaje (cable) intrínsecamente seguros para minería

1) Rango 0-450 KN 2) Precisión de medición 1 % 3) Señal de salida 0-125 mV 4) Fuente de alimentación 7-18 V 5) Tipo a prueba de explosiones Intrínsecamente seguro Exibl

Especificaciones técnicas de sensores de tensión de pozo intrínsecamente seguros para minería

1) Rango de instalación 1-12 m 2) Rango de medición 0-25 MPa 3) Precisión de medición 2,5 % 4) Señal de salida 0-125 mV 5) Fuente de alimentación 7-18 V 6) Tipo a prueba de explosiones Tipo intrínsecamente seguro Exib1
