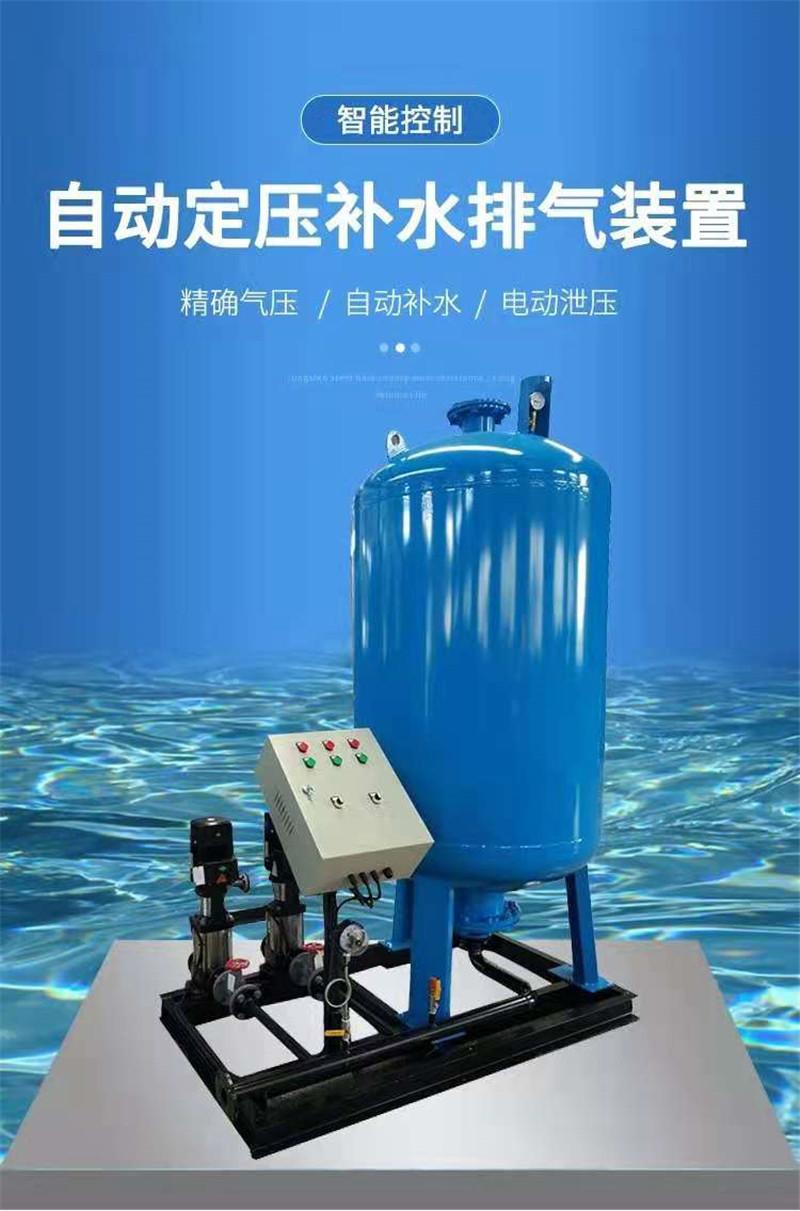

Dispositivo de suministro de agua circulante de funcionamiento inteligente con suministro automático de agua para unidad de suministro de agua a presión constante

1. Descripción general del equipo

Ha abierto una nueva era de sistema de mantenimiento de presión de aire acondicionado central. Esta serie de dispositivos de presión constante se puede utilizar en cualquier sistema de calefacción y refrigeración. El sistema puede asegurar que el problema del aire en el sistema se resuelva, y no habrá gas en ningún rincón posible del sistema. Ya no se necesitan costosos separadores de aire mecánicos dispersos y complicados métodos de escape artificial. Se puede utilizar ampliamente en suministro de agua sin torre en hoteles, complejos de gran altura, edificios de oficinas comerciales y residenciales, grandes centros comerciales, entretenimiento y restauración, industria química, industria alimentaria, industria textil, industria papelera y otros edificios, y reemplazar el sistema de calefacción.Puede reemplazar el tanque de expansión de agua y se puede utilizar en conjunto con el sistema de suministro de agua de frecuencia variable. También se puede utilizar como un dispositivo confiable de presión constante en el sistema de calefacción.(dispositivo)。

2. Principio de funcionamiento:

El sistema adopta control integrado matemático, y la acción de cada unidad es controlada por sensor de presión, dispositivo de control de gravedad, presión del sistema de transmisión y señal matemática de nivel de agua del tanque.

Presión constante:La bomba de presión constante y la válvula de alivio de presión controlan la presión para mantener el rango de cambio±0,2 barEl agua de expansión fluye hacia adentro o hacia afuera desde la presión normal a través de dos líneas de expansión separadas.

Escape: Durante el proceso de escape, el agua circulante a alta presión entra al tanque de presión atmosférica para la descompresión y luego se separan el gas y el agua. El gas precipitado se descarga a la atmósfera a través de la válvula de escape.

Reposición de agua: El agua perdida debido a los gases de escape y a las fugas en las tuberías del sistema puede ser monitoreada en tiempo real por la unidad de control. Una vez que es inferior al valor establecido, se repondrá automáticamente. La cantidad de agua en el tanque de diafragma puede determinarse mediante el sensor de nivel de agua.

Drenaje: El agua del sistema fluye hacia el tanque básico debido a la presión excesiva causada por el aumento de temperatura. Cuando el volumen de agua en el tanque básico excede el valor preestablecido, el agua excedente se descarga automáticamente para asegurar que el tanque no esté bajo presión.

Tres: Estructura del producto:

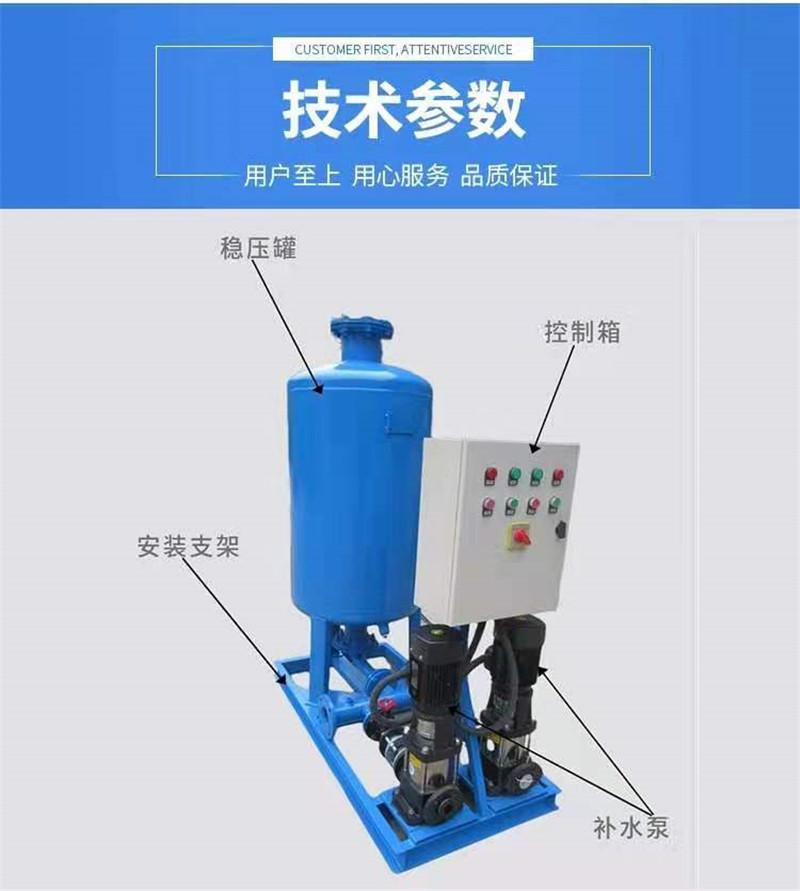

El dispositivo automático de suministro de agua a presión constante tipo diafragma está compuesto por un cuerpo de tanque, un diafragma de goma en forma de vejiga, un manómetro de contacto eléctrico, una válvula de tubo de inflado, una válvula de purga de aire, una tubería de entrada y salida de agua, etc.

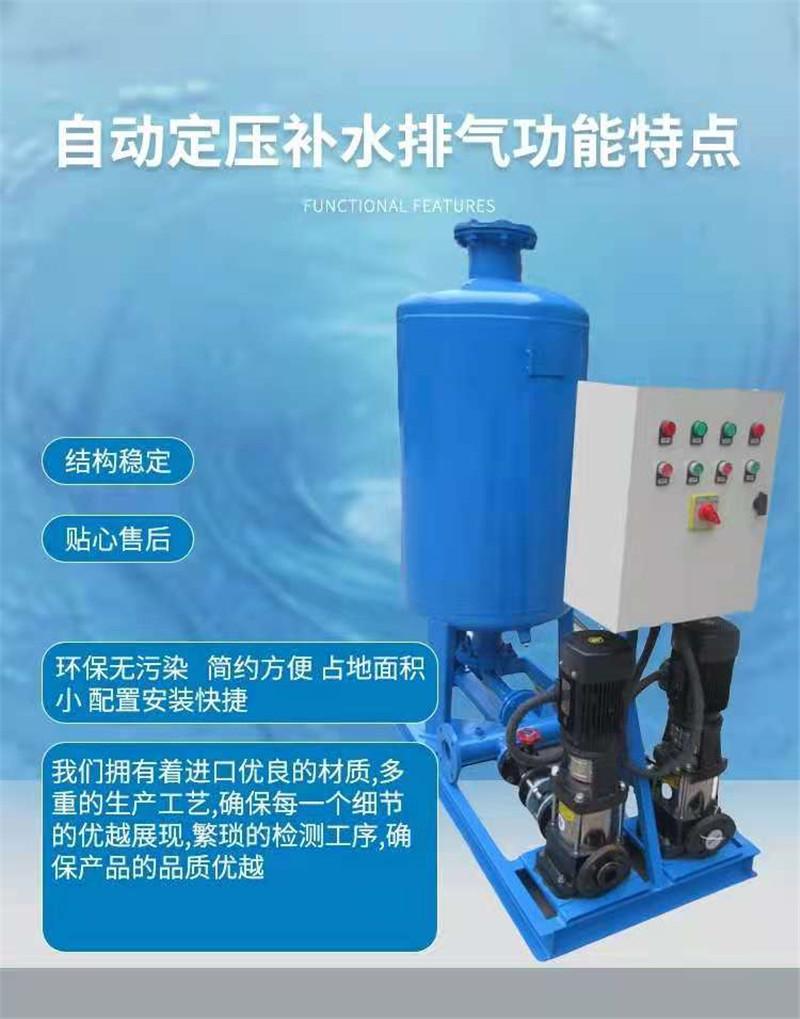

4. Características del equipo

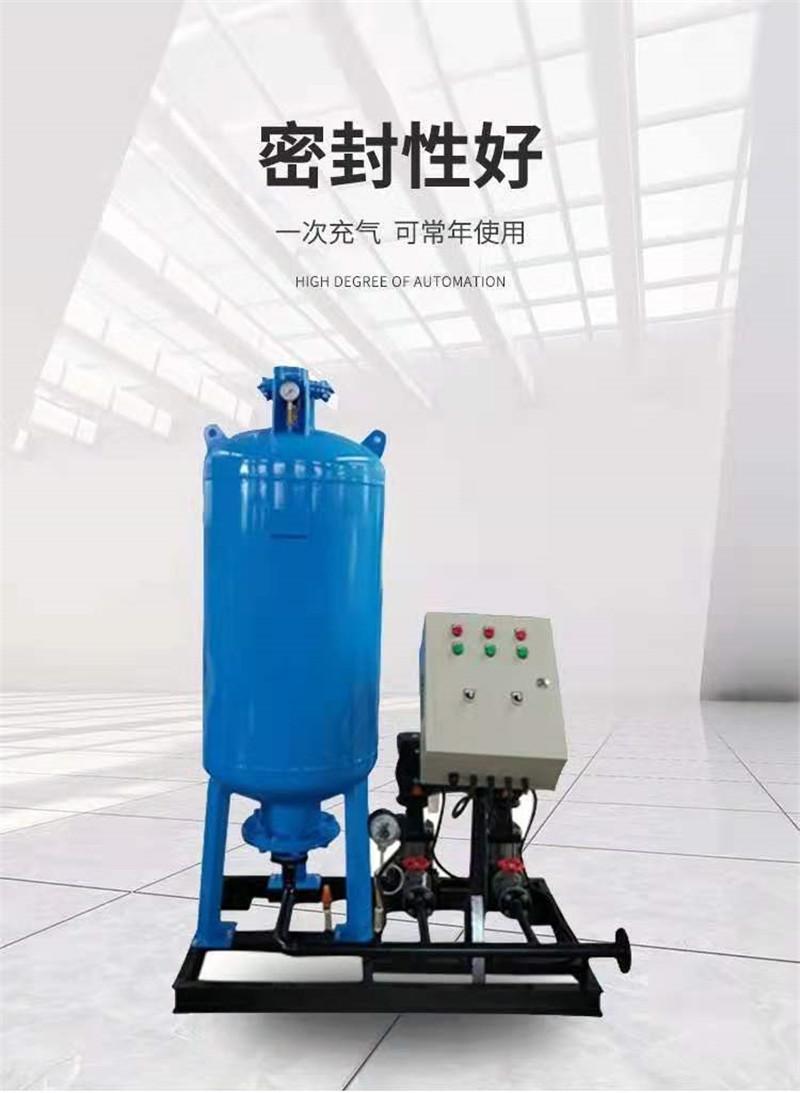

（1), una inflación puede mantener el uso a largo plazo; los usuarios no necesitan configurar equipo de inflado adicional

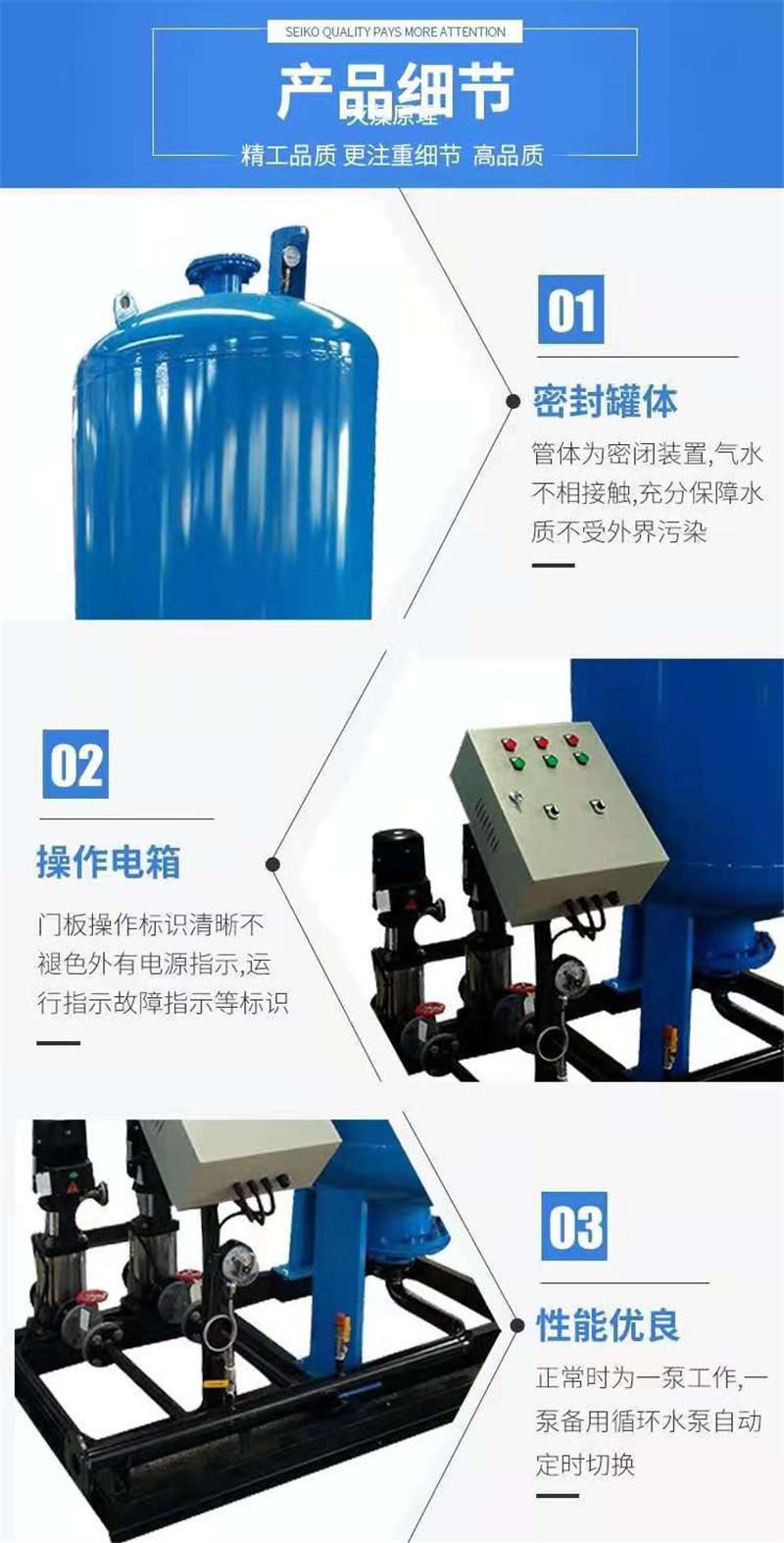

（2), el tanque es un dispositivo cerrado, el aire y el agua no entran en contacto, asegurando que la calidad del agua no sea contaminada por el mundo exterior;

（3), huella pequeña, instalación rápida, baja inversión, fácil operación y mantenimiento;

（4), puede reemplazar tanques de agua elevados y torres de agua utilizados para extinción de incendios, calefacción y aire acondicionado, lo cual es beneficioso para la belleza de los edificios y

La estructura es resistente a los terremotos, lo que reduce el costo del edificio;

（5), puede eliminar automáticamente el golpe de ariete y el ruido en la red de tuberías;

（6), actúa como un tanque de expansión y reabastecimiento automático de agua en sistemas de calefacción de agua caliente y aire acondicionado;

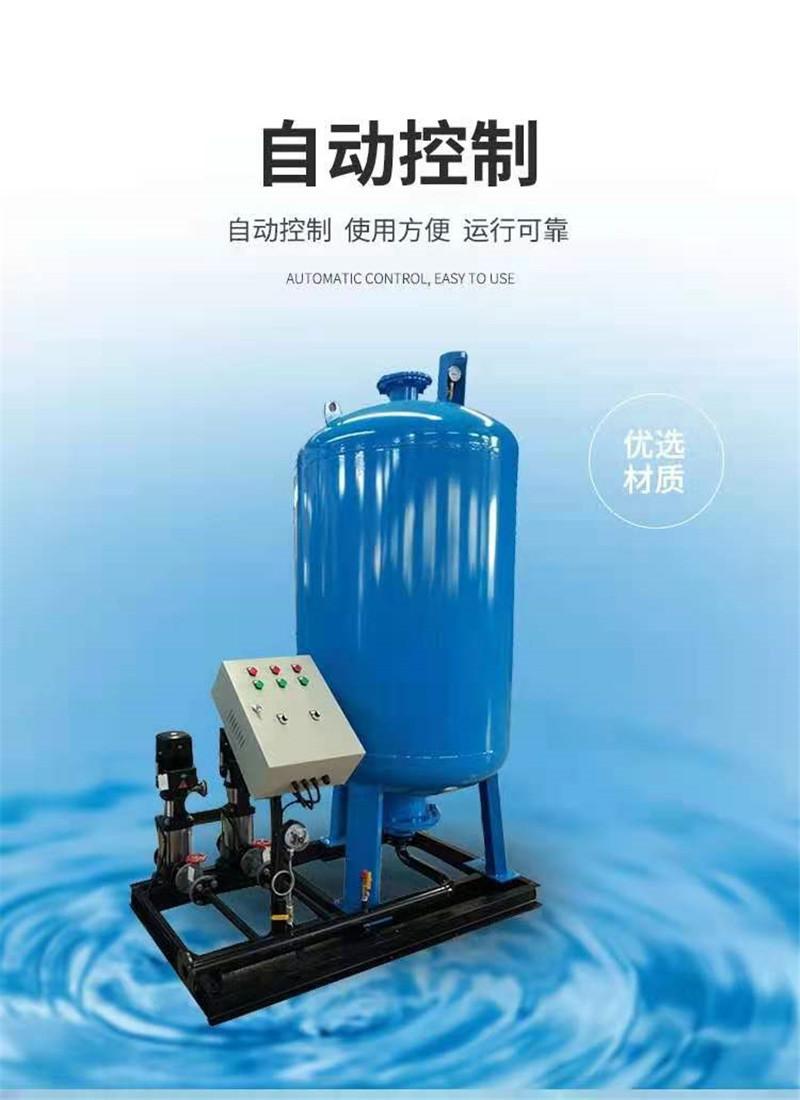

（7), el control automático es fácil de usar y confiable en su funcionamiento

5. Instrucciones de uso

1, manténgalo nivelado durante la instalación.

21. El producto ha sido probado a presión y la cámara de aire se ha inflado antes de salir de fábrica. El usuario no necesita realizar la prueba de presión nuevamente. El cuerpo del tanque no debe desmontarse a voluntad durante la instalación en el sitio para evitar que el gas en el tanque lesione a personas o afecte el sellado del equipo.

3, La sala de máquinas debe tener buenas condiciones de ventilación, y la temperatura ambiente (en invierno) no debe ser inferior a2℃, se deben considerar medidas anticongelantes para la instalación en exteriores.

41. Si el personal de depuración descubre que el tanque necesita ser inflado durante la depuración, debe seguir estrictamente los siguientes procedimientos operativos.

（1) El procedimiento de depuración del tanque de agua a presión debe llevarse a cabo de acuerdo con el principio de llenar agua primero y luego llenar nitrógeno. Al llenar agua, se puede utilizar el sistema de suministro de agua de la ciudad para llenar agua.

Ábralo, deje de llenar agua cuando el aire en la cámara de agua se haya agotado, cierre la válvula de escape y comience a llenar.

（2) Al inflar, primero gire los punteros superior e inferior del manómetro de contacto eléctrico a las posiciones de presión máxima y mínima requeridas, luego abra la boquilla de inflado para inflar. Cuando la presión del aire alcanzaZuiCuando el valor de presión es alto, el inflado está completo y la boquilla de inflado se cierra.
