Suministro de nueve días de válvula de onda anti-impacto mina puerta de onda anti-impacto puerta cerrada de onda anti-impacto

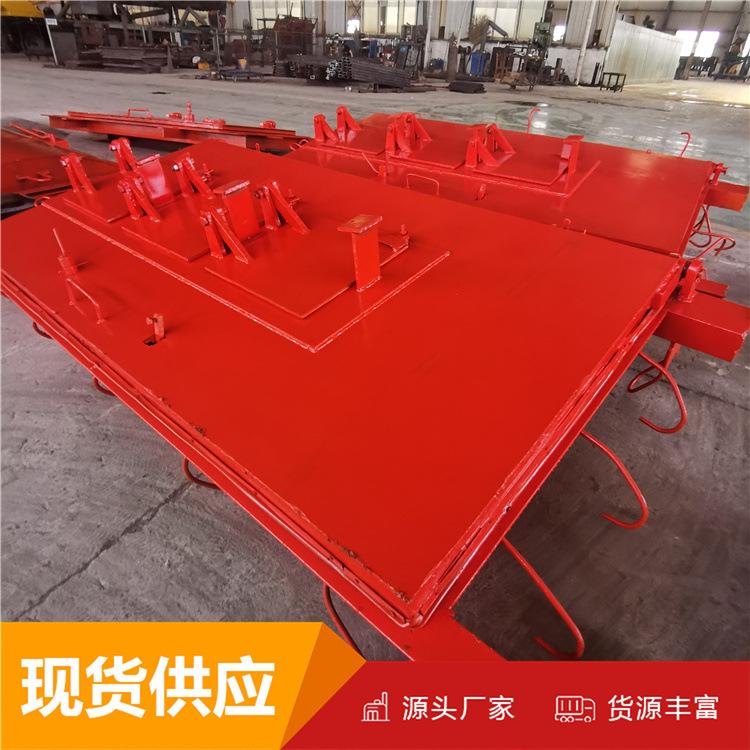

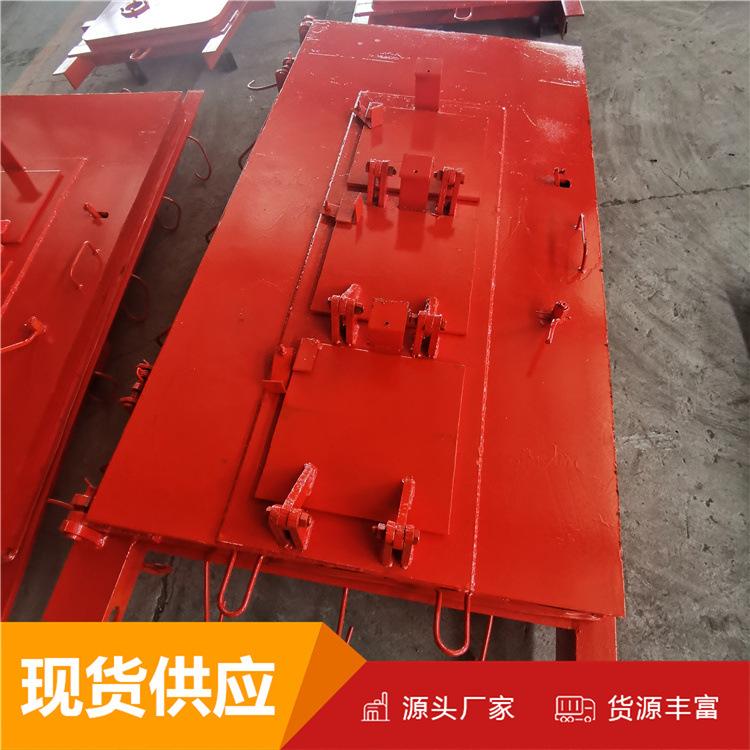

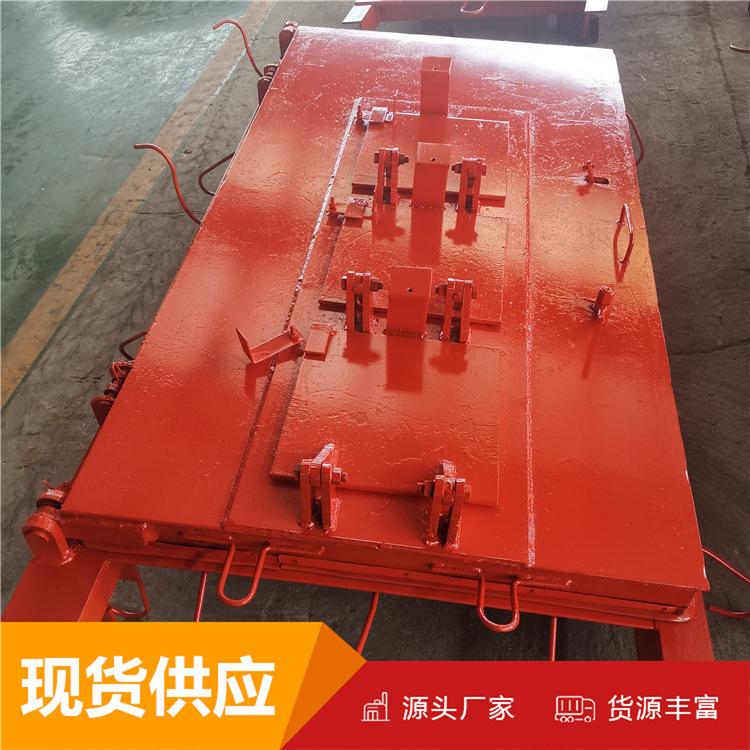

La válvula antichoque se utiliza en el subsuelo para resistir las ondas de choque, ajustar el volumen de aire necesario y aislar el almacén. Esta válvula antichoque se compone del marco de la puerta, la hoja de la puerta, el dispositivo de bloqueo, la hoja de la puerta y otros componentes.

Estructura principal de la válvula anti-ondas de choque

1. El marco de la puerta es una estructura de marco soldado con esquinas desiguales.

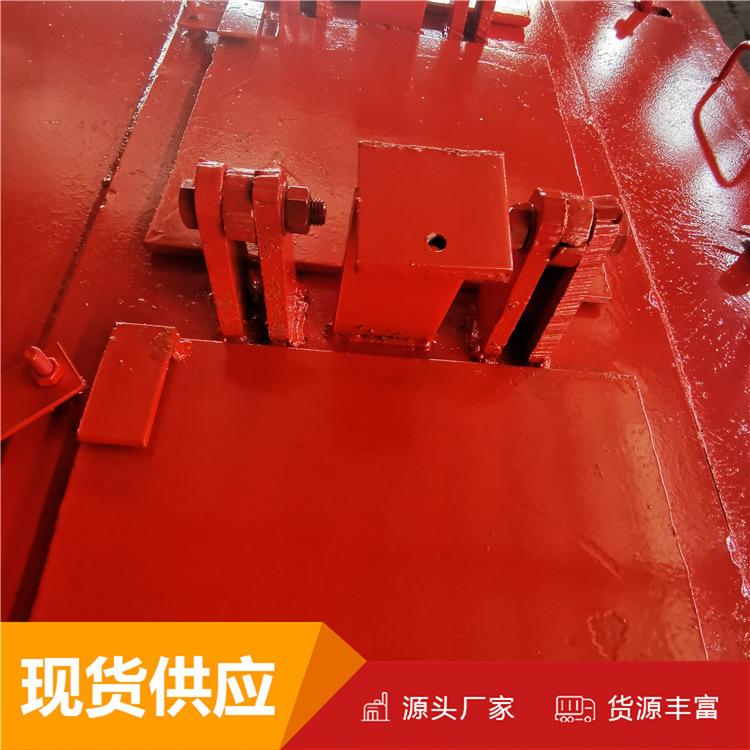

2Hay tres juegos de dispositivos de válvulas de ventilación instalados en la parte superior de la hoja de la puerta, es decir, hay tres juegos de dispositivos de válvulas de ventilación en la placa inferior de la válvula.18diámetro122 mmLos orificios de ventilación están equipados con automáticoabierto12El volumen de ventilación de cada grupo de válvulas es2000cubo/horaEl volumen total de ventilación es6000cubo/hora, velocidad del viento8 m/sEl diseño se puede realizar según el volumen de aire requerido del almacén subterráneo de material explosivo y el valor de presión negativa del conducto total de retorno de aire para determinar el número de grupos de válvulas de ventilación, y el ángulo de apertura de la placa de suspensión de cada válvula se puede ajustar para cumplir con los requisitos.Volumen de ventilación óptimo. Una vez que ocurre un accidente en el almacén, después de que la onda expansiva se atenúa, la presión residual es solo mayor que20 kPaCuando la placa de suspensión de la válvula está comprimida3-8sEl aire del interior se cierra automáticamente y se aísla del mundo exterior para su protección, y se descarga a través del conducto de retorno de aire principal.

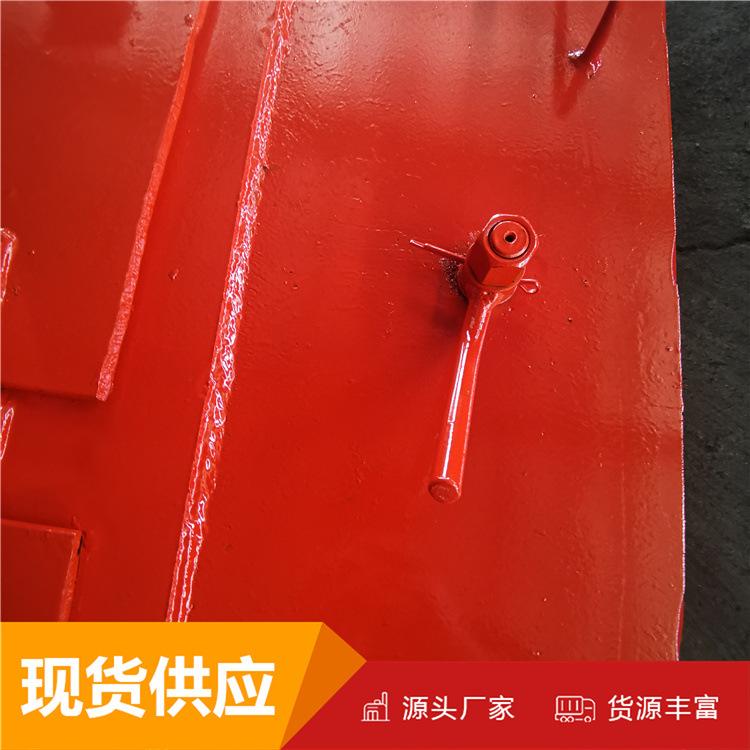

3Configuración del dispositivo de bloqueo2Un juego es el eje de bloqueo para el cierre normal, con una manija giratoria; el otro juego es el dispositivo de bloqueo de emergencia, que funciona paraMás que el294NEn este momento, la puerta y el marco de la puerta están bien cerrados, el anillo de sellado está comprimido, la cabeza de bloqueo entra en el bombín, se activa el resorte de doble hoja, el freno se bloquea y se evita que la puerta rebote;La cerradura se puede liberar girando la manija exterior con llave.

4La puerta inferior está sostenida por un cojinete de bolas de empuje unidireccional y la puerta central está articulada con un resorte para garantizar que la puerta se cierre automáticamente.

5, Método de sellado:“9”Las juntas de goma en forma de U.

Parámetros relacionados con la válvula de ondas de choque

Número de dibujo Tamaño del marco de la puerta(mm)PresiónkPa)Ventilación(m3/h)

T86-FH2500/918 9001800 2500 6000

T86-FH1500/918 9001800 1500 6000
