Introducción del producto cargador de rocas con cuchara raspadora tipo puente:

Cargador de rocas tipo puente raspador, también llamado cargador raspador, raspador de rocas. Se utiliza principalmente en minas de carbón, minas metalúrgicas, túneles y otros túneles de ingeniería con vagonetas o skips para operaciones de carga. Es un equipo importante para aumentar la velocidad de excavación y realizar la mecanización de la excavación.

Principio de funcionamiento del cargador de rocas con cuchara rascadora tipo puente:

El cargador de rocas con cangilón raspador tipo puente utiliza los dos tambores del cabrestante para tirar de la cuerda principal respectivamente, y la cuerda de cola hace que el cangilón raspador se mueva alternativamente para raspar las rocas en el canal y luego descargarlas en el carro de la mina o saltar en el puerto de descarga del canal de descarga, realizando así la operación de carga de rocas.

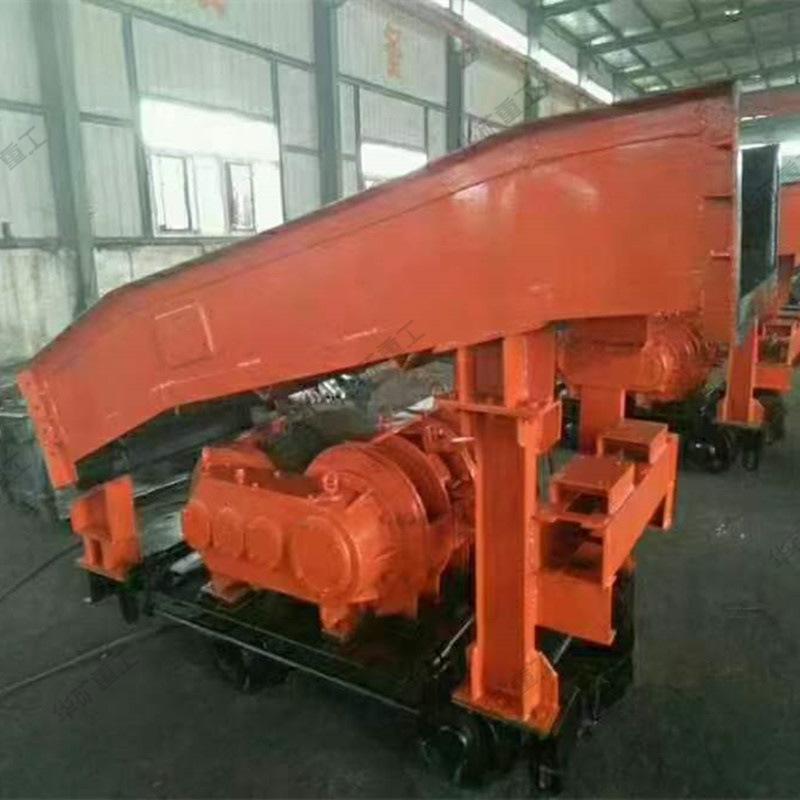

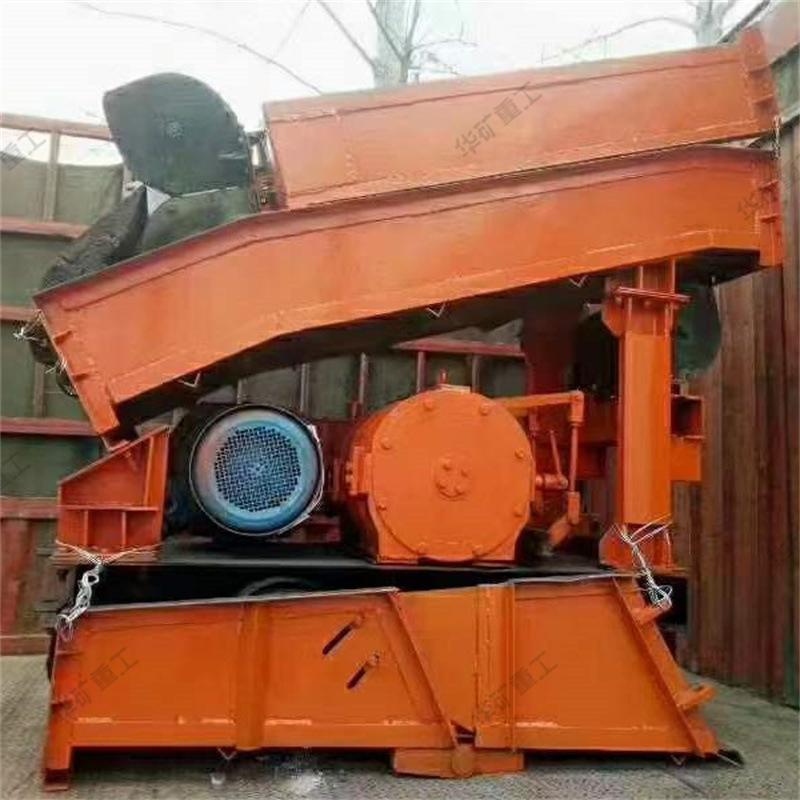

El cargador de rocas con cuchara raspadora tipo puente consta principalmente de cuña fija, rueda de cola, cuchara raspadora, carro, cabrestante, estructura operativa, rueda guía, canal de material (canal de alimentación, canal intermedio, canal de descarga), parte eléctrica, cilindro de empuje neumático y otros componentes.

Características del producto cargador de rocas con cuchara raspadora tipo puente:

La parte principal del cargador de rocas con cuchara rascadora tipo puente incorpora una transmisión planetaria. Esta serie de cargadores de rocas con cuchara rascadora se caracteriza por su alta eficiencia de carga, estructura simple, alta confiabilidad, fácil operación y amplio rango de aplicación. El cargador de rocas con cuchara rascadora tipo puente se utiliza no solo en túneles horizontales, sino también en túneles con pendientes inferiores a 30 grados. Es un equipo mecánico importante para aumentar la velocidad de excavación y mecanizar la excavación de túneles. El cargador de rocas con cuchara rascadora tipo puente está equipado con un cilindro de empuje neumático. Una vez lleno el carro minero, este cilindro se puede utilizar para empujarlo hacia afuera, reduciendo la intensidad de trabajo de los trabajadores, acortando el tiempo de maniobra y aumentando la velocidad de excavación.

Parámetros del producto cuchara rascadora tipo puente cargador de rocas:

Modelo de cabrestante: P-15B P-30B P-60B P-90B

Modelo de motor: YBB11-4 YBB17-4 YBB30-4 YBB45-4

Potencia del motor KW: 11 17 30 45

Fuerza de tracción de la cuerda principal KN: 7,2-10,4 13,5-19,5 23,3-32,7 32-50

Diámetro del cable de acero mm: 12,5 15,5 15,5 17

Velocidad de tracción de la cuerda principal mm: 1,05-1,52 0,85-1,7 1,06-2,07

Capacidad de cuerda m: 56 85-75 80-70 75-60

Velocidad m/s: 1450 1450 1450 1450

Voltaje V: 380/660 380/660 380/660 380/660

Área transversal neta: M2 >4,5 >6 >9 >16

Altura neta M2 >2.2 >2.5 >2.8

Tipo de cabrestante: Cabrestante de tambor doble con engranajes planetarios triples

Dimensiones totales (mm):

4700*1040*1750  6110*1305*1950  6750*1850*2350  8400*2010*253

Peso total kg: 2500 4500 7200 8800

Capacidad del cucharón M3: 0,15 0,30 0,60 0,90

Productividad técnica: 14-25 35-50 70-100 95-140

Ancho de vía mm: 600/900 600/900 600/900 600/900
