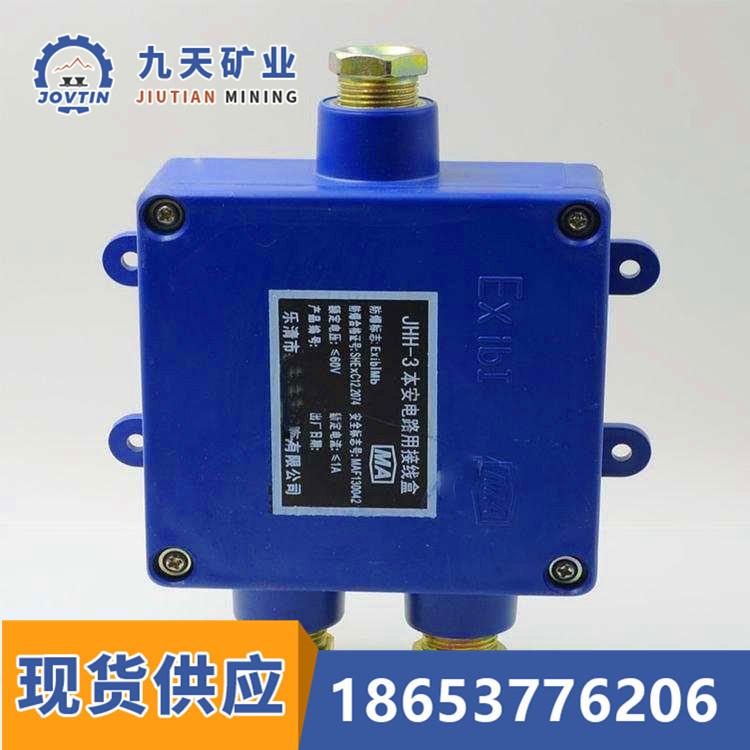

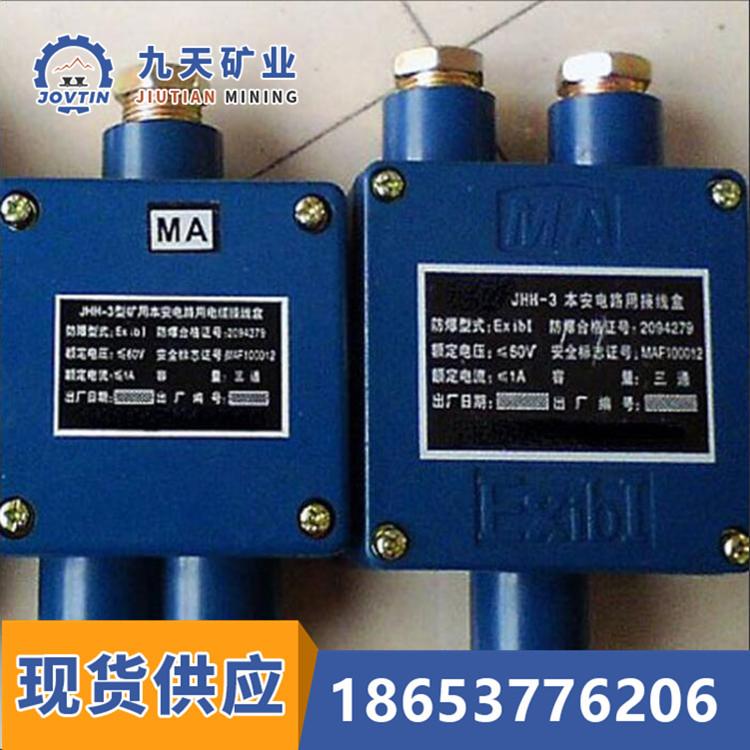

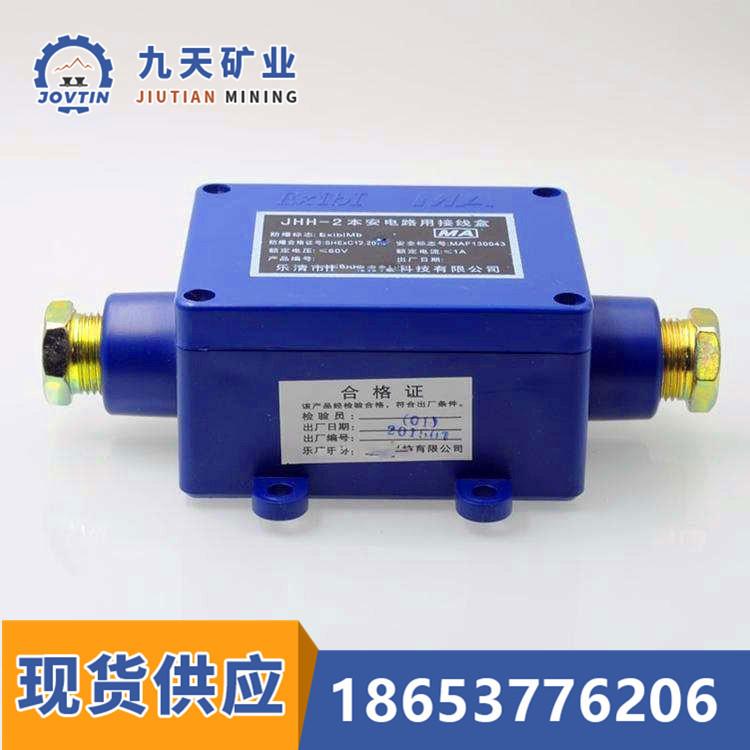

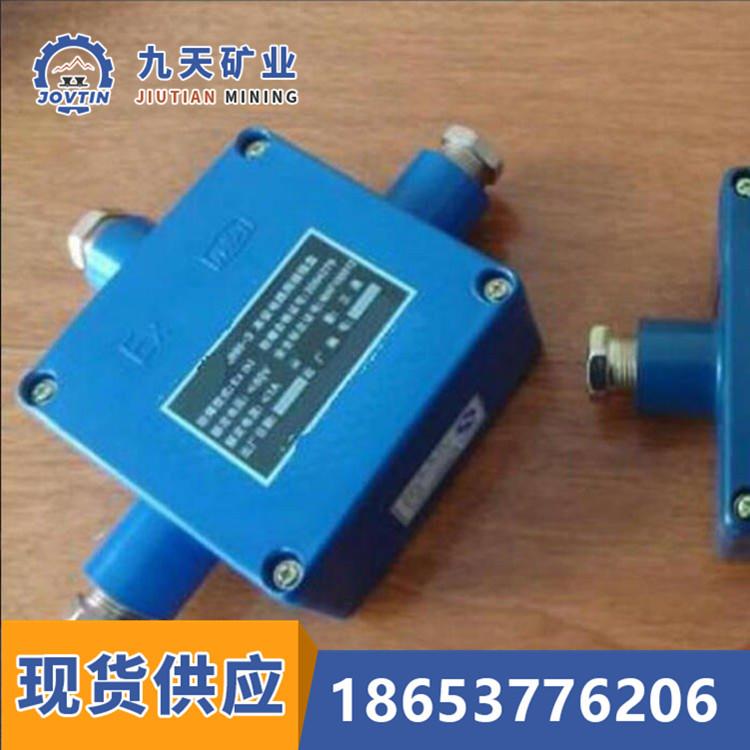

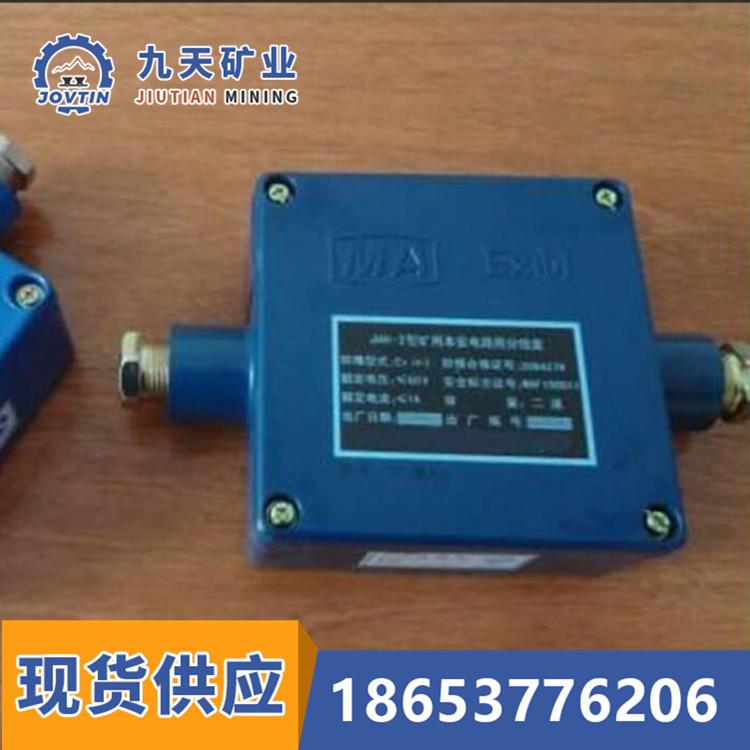

Este producto es compatible con los cables utilizados en los sistemas de comunicación y monitoreo de minas de carbón. Se puede utilizar en frentes de excavación de minas de carbón subterráneas, túneles y cavernas, en subidas y bajadas de montaña y en otros entornos peligrosos con explosiones de gas y polvo de carbón, como dispositivo de conexión de cables para equipos de sistemas de comunicación y monitoreo intrínsecamente seguros.
Tipo a prueba de explosiones: intrínsecamente seguro para uso minero.
Marca a prueba de explosiones:ExibⅠ。
requisito de habilidades
Tensión nominal60 V
Corriente nominal3A
La resistencia de contacto es menor que0.01ohm
La resistencia de aislamiento es mayor que500Megohm
La resistencia del aislamiento superficial es menor que1×109Ω
Instrucciones de uso:
Este producto solo se puede utilizar para voltaje de trabajo60VDC o menos, voltaje de trabajo3AUtilizado en circuitos intrínsecamente seguros.
El diámetro interior del anillo de sellado y la arandela plana de este producto se pueden seleccionar a voluntad durante la instalación de acuerdo con el diámetro del cable utilizado.
Durante la instalación, es necesario apretar la tuerca de entrada y fijar los tornillos para garantizar un sellado fiable.
Método de cableado de la caja de conexiones del circuito intrínsecamente seguro;
1, Seleccione la caja de conexiones correspondiente según el número de cables y su diámetro.
2La caja de conexiones se puede colocar en el suelo o colgar y fijar en el callejón.
31. Al instalar, primero desenrosque la tuerca de bloqueo y luego retire la cubierta.
42. Al cablear, primero desenrosque la tuerca de sujeción o la abrazadera de sujeción del dispositivo de introducción, retire la junta y el anillo de sellado, y colóquelos en la posición apropiada del diámetro exterior del cable correspondiente, y luego inserte el cable en el dispositivo de entrada.
5, pela el cable y ata los hilos del núcleo del cable en pequeños haces según la posición de conexión.
6, Conecte los cables a los bloques de terminales respectivamente según la relación de conexión requerida.
7, Una vez completada la conexión, apriete la tuerca de sujeción y la abrazadera de sujeción.
8, Cubra la tapa, asegúrese de colocar el anillo de sellado en su lugar y apriete la tuerca.:La operación de cableado del conector debe realizarse en condición de apagado. Una vez completado el cableado, se debe prestar atención al sellado de la cubierta, el asiento y la boca de campana.
