Red de Titanio de Chengdu Gss2A Red de Estrangulamiento S250 Red de Estrangulamiento Araña Red Araña Gqs Red de Protección Activa

La malla de titanio es un tipo de red de protección activa, también conocida como: red de lazo GSS2A, red de lazo S250, red de lazo QUAROX, red de araña SPIDER, red de protección activa GQS, red de protección activa GSS2A, red espiral SPIDER, red de lazo GQS, etc.

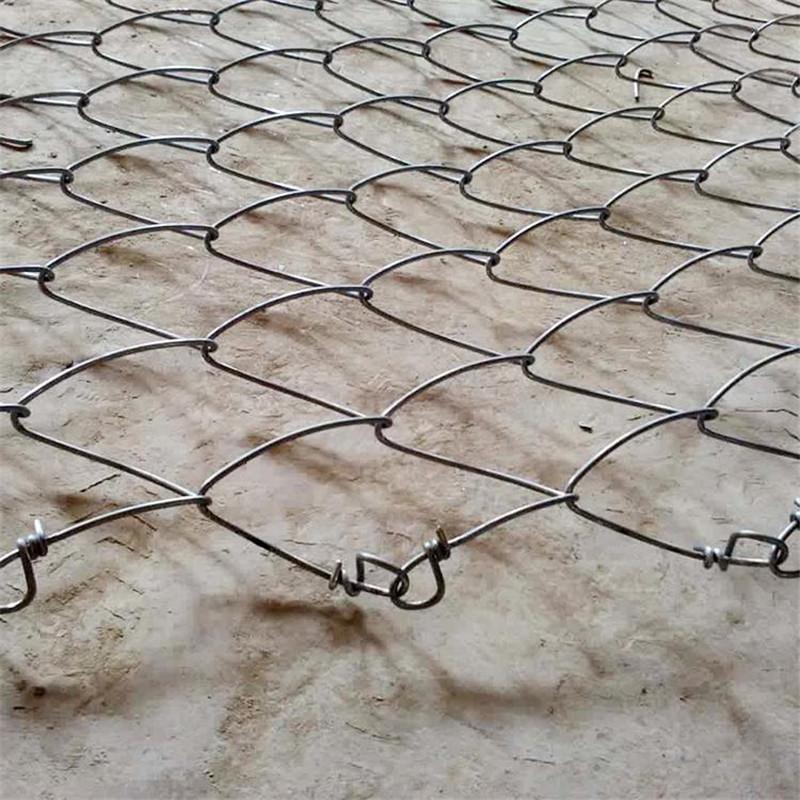

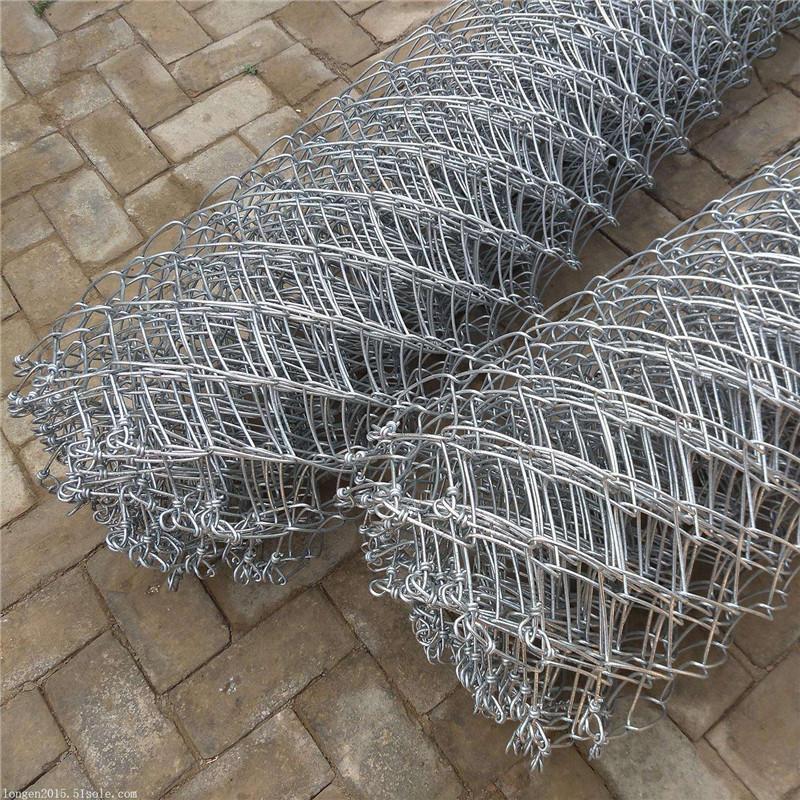

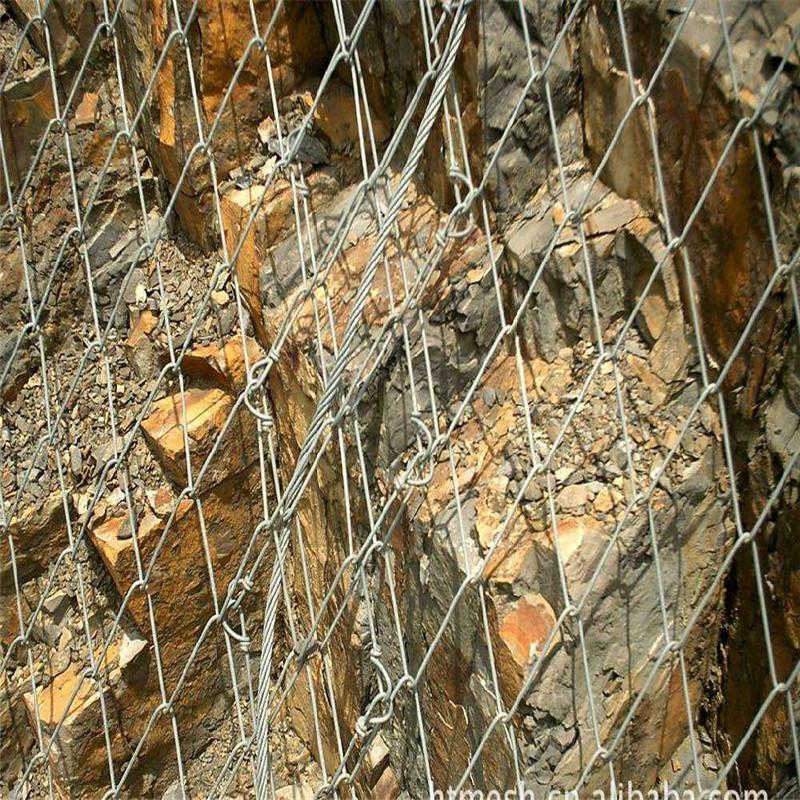

El sistema de estabilización de taludes con red de cables SPIDER es una nueva forma de protección activa con malla espiral de cable de acero de alta resistencia como cuerpo principal. Para el refuerzo de taludes rocosos altos y empinados, rocas aisladas y rocas peligrosas sueltas, el sistema de estabilización de taludes con red de cables SPIDER es un producto de protección de alta calidad.

Componentes principales: Malla espiral de cable de acero de alta resistencia SPIDER, varilla de anclaje de acero pretensado, placa de anclaje especial

Método de fijación: varilla de anclaje de acero pretensado, fijación especial con placa de anclaje

Capacidad portante: mejor que todos los sistemas actuales de estabilización flexible de taludes

Método de diseño: Sistema de diseño basado en la teoría RUVOLUM

Ámbito de aplicación: Refuerzo de la estabilidad general de taludes de suelo y taludes de roca, refuerzo de diversas rocas aisladas y rocas peligrosas, y también se puede combinar con medidas de anclaje profundo para el control de deslizamientos.

Fuerza de rotura: 195~220 kNm

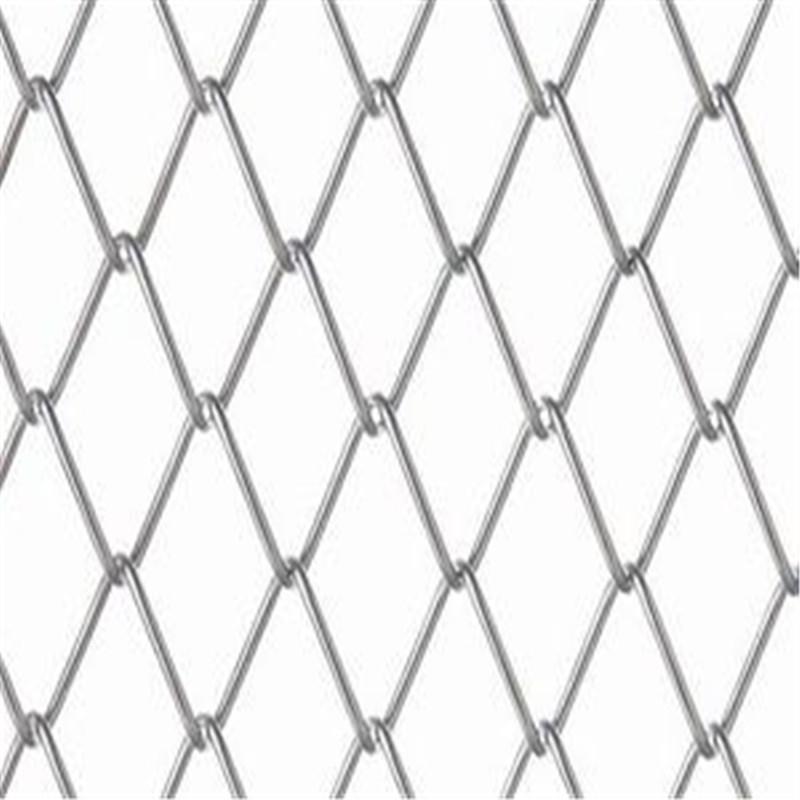

Forma de malla: diamante

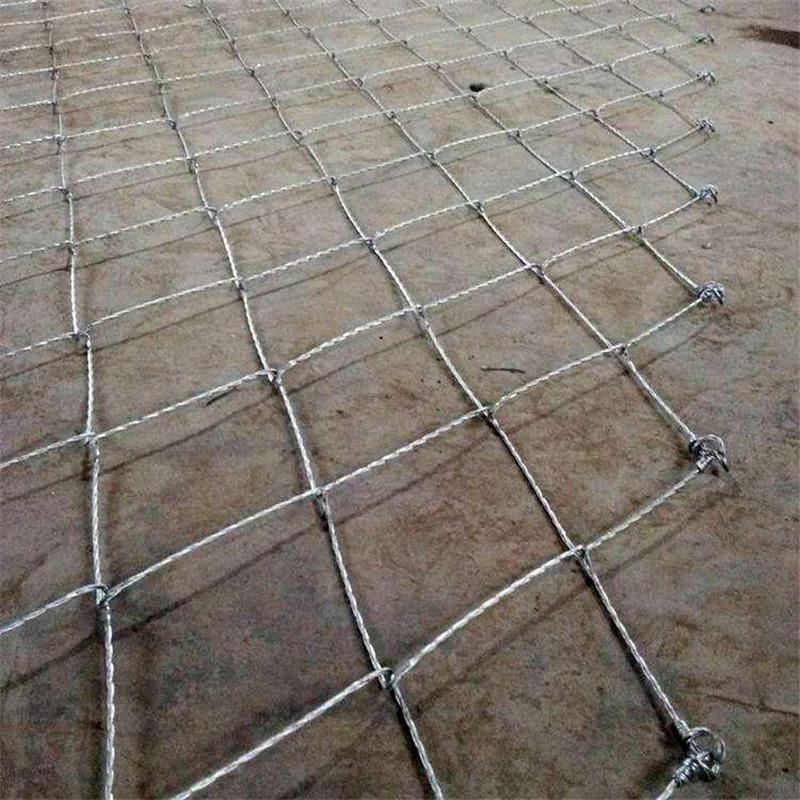

La red de cuerda está hecha de cable de acero de alta resistencia anticorrosivo, el diámetro del círculo inscrito de la malla romboidal es de 250 mm, y la especificación estándar de la malla es de 10x3.5 m;

Barra de anclaje: Generalmente, se utiliza barra de anclaje común de acero roscado Φ2528 con rosca procesada en un extremo (sección expuesta). También se puede utilizar barra de acero roscado laminado de precisión Φ25 (como barra de anclaje GEWI), y se realiza tratamiento anticorrosivo como galvanizado por inmersión en caliente según sea necesario. Se puede utilizar barra de anclaje hueca autoperforante cuando la formación de agujeros es difícil;

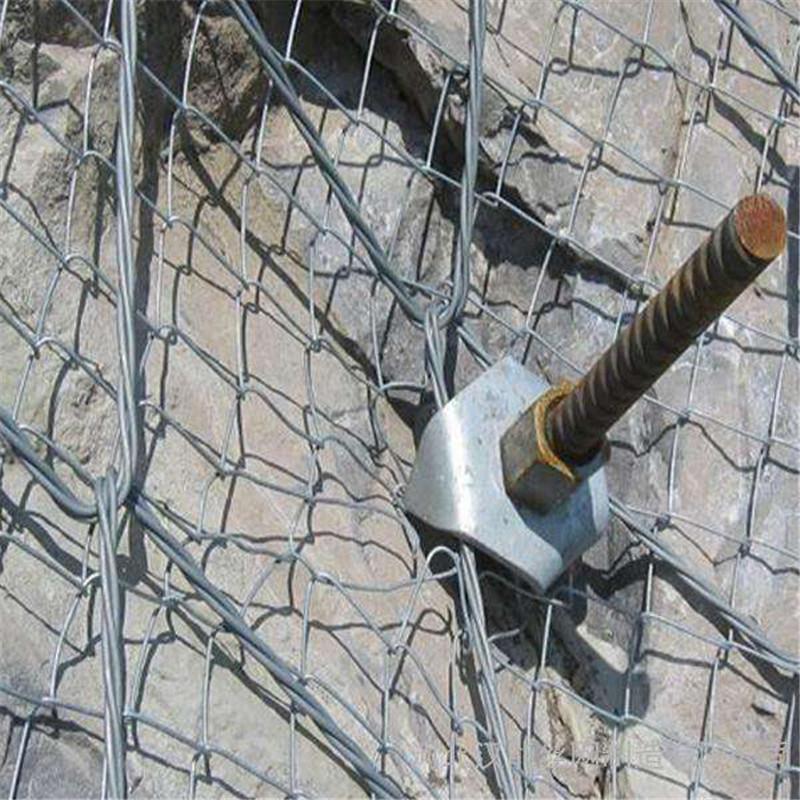

Placa de anclaje: placa de acero en forma de diamante con garras en las cuatro esquinas, tamaño no menor a 320x180mm, espesor no menor a 10mm; su estructura puede ser cambiada o simplificada cuando sea necesario;

Cuerda perimetral: La cuerda de alambre utilizada para cerrar los bordes de la red protectora se divide en cuerda perimetral superior, cuerda perimetral inferior y cuerda perimetral lateral según su posición. Su diámetro no debe ser inferior a Φ12, y generalmente se selecciona Φ14 o Φ16. La longitud de una sola cuerda no debe ser superior a 40 m. Cada extremo de cada cuerda está equipado con una varilla de anclaje de cable de acero de 2~3 m de largo;

Barra de anclaje auxiliar: opcional. Se utiliza para hacer que la malla SPIDER se adhiera mejor a la superficie de la pendiente en depresiones locales. En comparación con la barra de anclaje principal, su diámetro puede ser menor, generalmente 20~25mm, y la longitud es generalmente de 1~1.5m. Su placa de anclaje también puede reducirse apropiadamente.
