Medidor de agua de alta presión para minaIntroducción del producto:

El medidor de agua de alta presión para inyección de agua en vetas de carbón se utiliza principalmente para medir el volumen, el caudal y la presión de inyección en la veta de carbón cuando se inyecta el frente de extracción en el subsuelo. Es el principal medio integral de prevención y control del polvo. El medidor de agua resuelve la dificultad de evaluar la inyección de agua en vetas de carbón en mi país, mejorando especialmente la eficacia de la inyección en pozos de agua poco profundos. También se puede utilizar para medir el volumen, el caudal y la presión del agua en otras condiciones de alta presión (como alta presión y aspersión).
Estructura principal y principio de funcionamiento del medidor de agua de alta presión para inyección de agua en vetas de carbón.
1. Estructura principal del medidor de agua de alta presión para inyección de agua en vetas de carbón

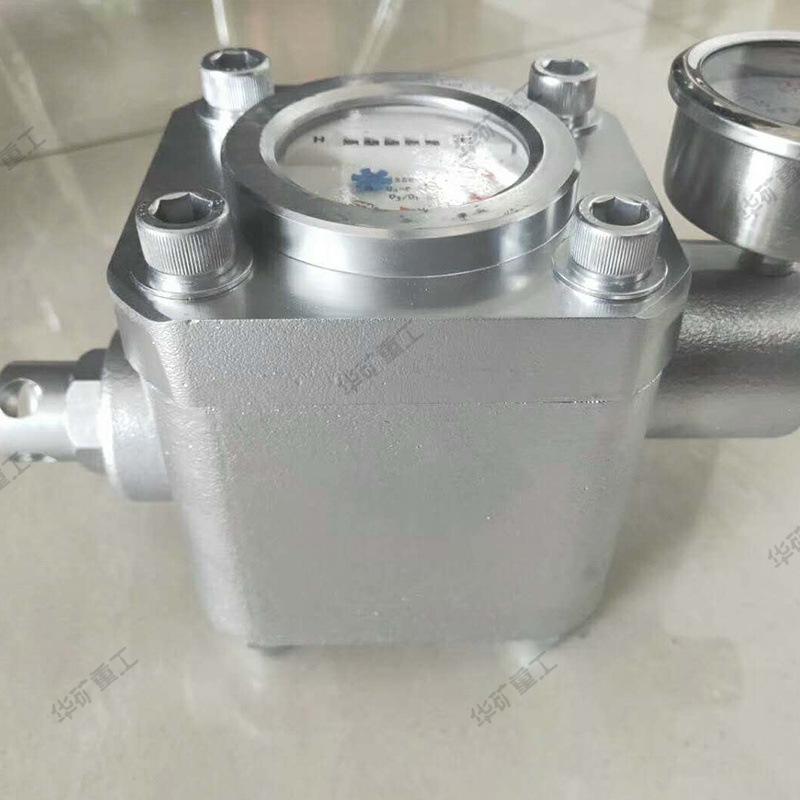

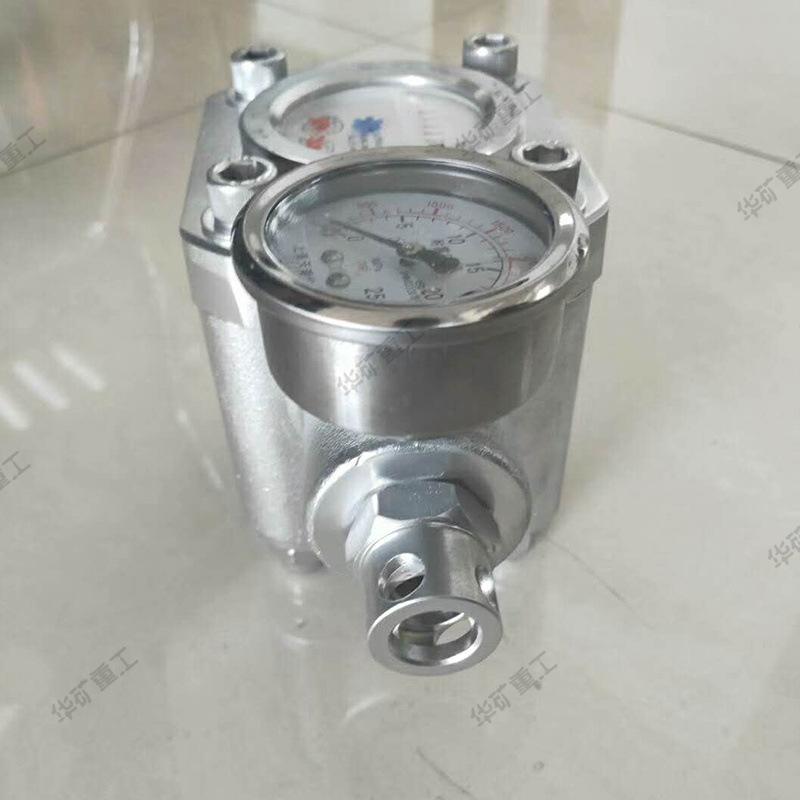

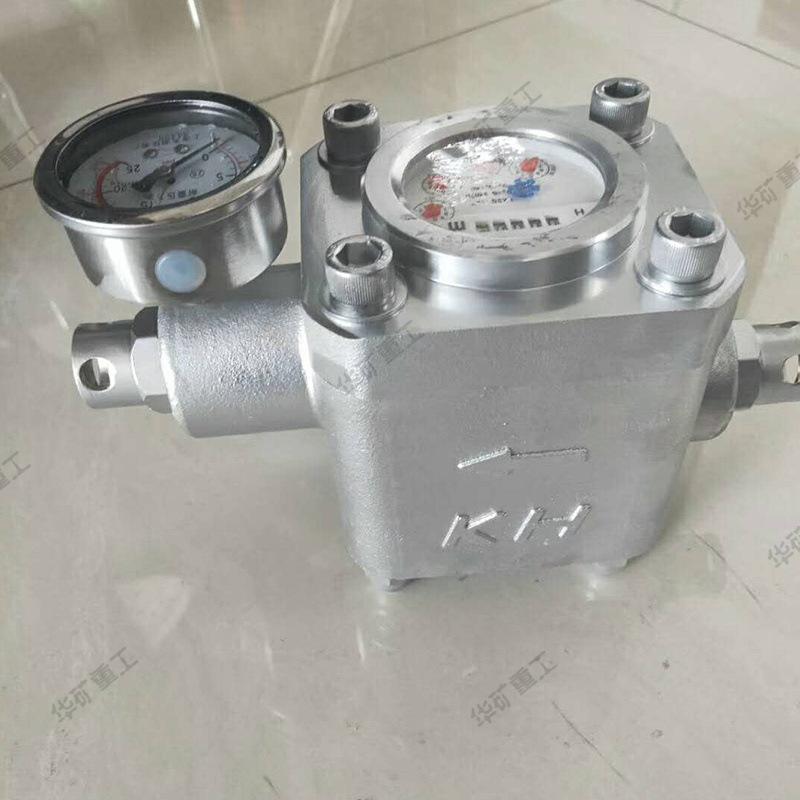

El medidor de inyección de agua a alta presión para minería se compone principalmente de carcasa superior, carcasa inferior, impulsor, caja del impulsor, placa de presión, indicador de volumen de agua e indicador de presión, etc. Es un manómetro y un medidor de inyección de agua a alta presión en uno, que es fácil de transportar y fácil de operar.
2. Principio de funcionamiento del medidor de agua de alta presión para inyección de agua en vetas de carbón
El medidor de agua de alta presión para la inyección de agua en minería se instala en la tubería del sistema de inyección. Tras el flujo de agua hacia el medidor, la tapa del filtro penetra en la caja del impulsor siguiendo la tangente de la cavidad inferior de la caja, impulsando la rotación del impulsor. El agua asciende por el impulsor y sale por la cavidad superior. La rotación del impulsor impulsa la rueda central de la placa de presión mediante su imán permanente, que a su vez impulsa el mecanismo de conteo del indicador de agua para registrar la cantidad de agua que fluye a través del medidor. La presión de la inyección de agua en la veta de carbón se indica directamente mediante el indicador de presión a través del orificio de medición.
Características funcionales del medidor de agua de alta presión para inyección de agua en vetas de carbón
（1) Puede medir simultáneamente el volumen de agua, la tasa de flujo y la presión de inyección de la inyección en capa de carbón;

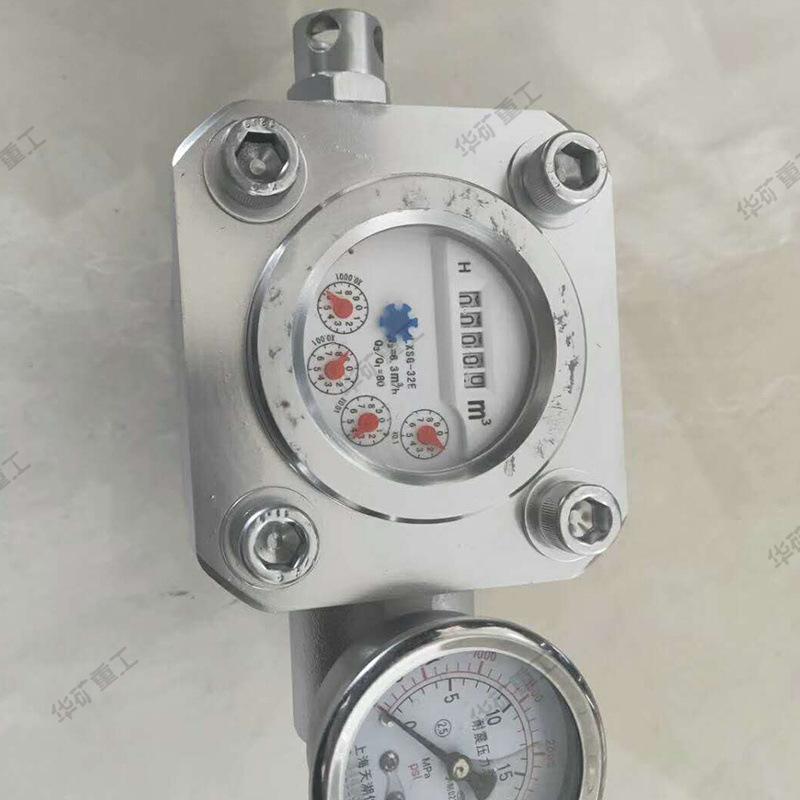

（2) El indicador de volumen de agua adopta un tipo de rueda digital, que es intuitivo y fácil de leer, y elimina por completo el problema de que los trabajadores subterráneos no sepan leer los números que afecta la recopilación de datos de inyección de agua en la veta de carbón;
（3) La medición del medidor de agua se realiza de acuerdo con las regulaciones nacionales de verificación de mediciones JJG585-89;
（4) La carcasa exterior está hecha de materiales antimagnéticos, antiimpactos, antifricción y antichispas;
（5) Se diseña e instala una varilla de resistencia principal anti-pulso especial en el indicador de presión, lo que aumenta en gran medida la vida útil del indicador de presión y permite lecturas precisas.
Parámetros técnicos del medidor de agua de alta presión para inyección de agua en vetas de carbón
1. Caudal mínimo: 0,1 m3/h a baja presión 0,06 m3/h;
2. Caudal límite: 0,25 m3/h a baja presión 0,15 m3/h;
3. Caudal común: 2,5 m3/h a baja presión 1,5 m3/h;
4. Caudal de sobrecarga: 5,0 m3/h a baja presión 3,0 m3/h;
5. Rango de medición de presión: 0--16Mpa;
6. Error de medición: desde el caudal mínimo hasta el área baja excluyendo el caudal límite: ±5 %; desde el área baja incluyendo el caudal límite hasta el área baja incluyendo el caudal de sobrecarga: ±2 %; el error de medición de presión es ≤1 Mpa;
7. Lectura mínima: 0,0001m3;
8. Peso: 6KG.
