Equipo de suministro de agua a presión no negativa con conversión de frecuencia inteligente tipo WB, material de acero inoxidable presurizado, ahorro de energía, tamaño reducido.

principio de funcionamiento

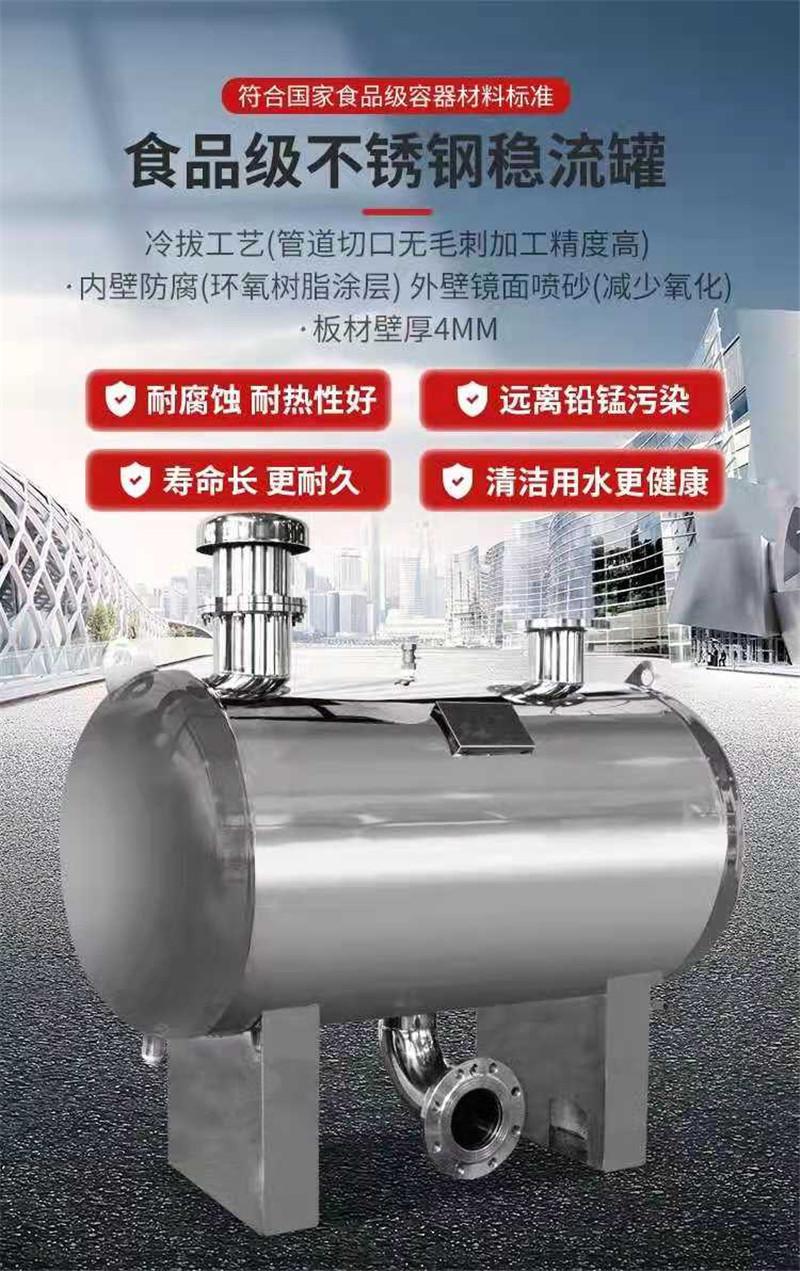

Cuando el equipo de suministro de agua de frecuencia variable de presión no negativa se pone en uso, el agua de la red de agua entra en el tanque de flujo constante, y el aire en el tanque se descarga por el eliminador de vacío. Cuando el agua está llena, el eliminador de vacío se cierra automáticamente.
Cuando la demanda de agua puede satisfacerse, el sistema suministra agua directamente a la red de tuberías de agua a través de la válvula de retención de derivación; cuando la presión de la red de tuberías de agua no puede satisfacer la demanda de agua, la señal de presión del sistema se retroalimenta al control de frecuencia variable mediante el manómetro remoto.

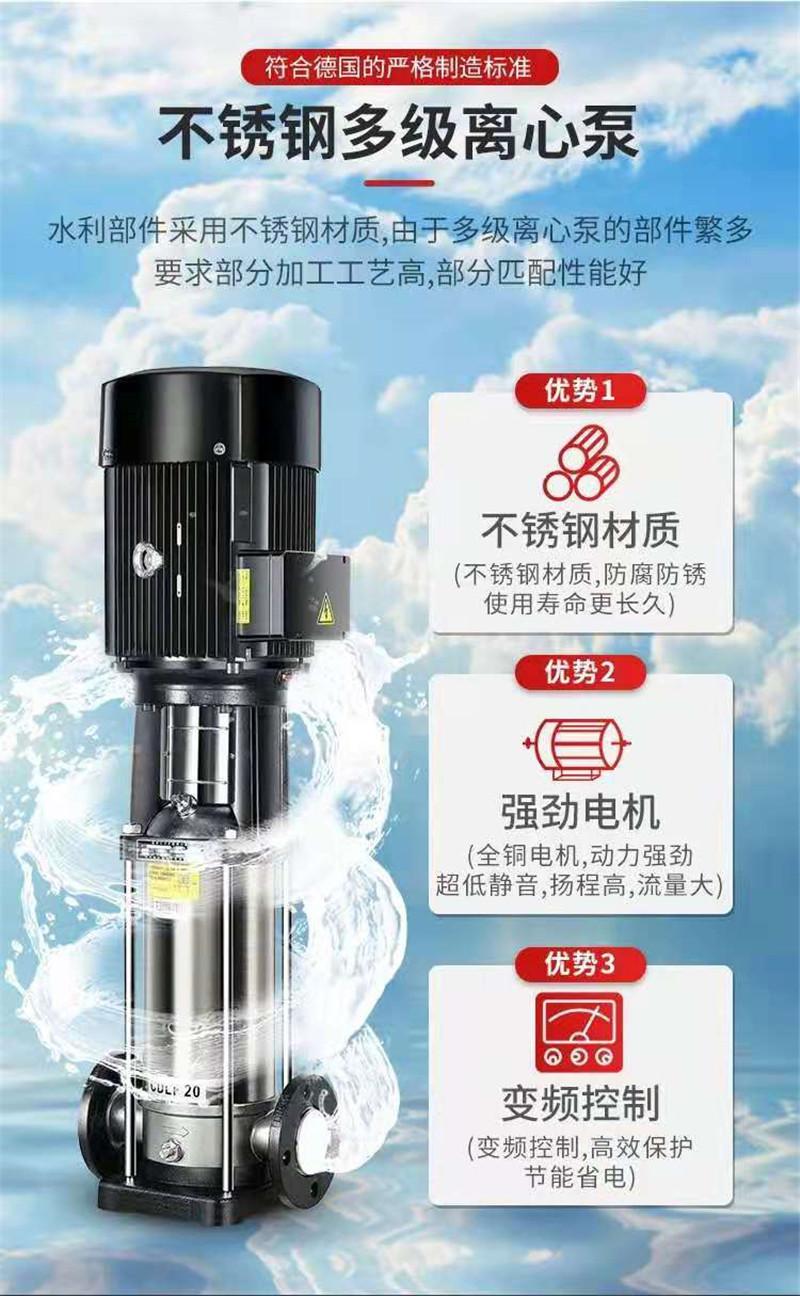

La bomba de agua funciona y ajusta automáticamente la velocidad para suministrar agua a una presión constante según la cantidad de agua utilizada. Si la bomba de agua en funcionamiento alcanza la velocidad de frecuencia de trabajo, se pondrá en marcha otra bomba de agua para funcionar a una frecuencia variable.
El volumen de agua es mayor que el caudal de la bomba, y el sistema mantiene el suministro normal de agua: Durante el período pico de consumo de agua, si el volumen de agua de la red de agua potable es menor que el caudal de la bomba pequeña, el agua en el tanque de flujo aún puede usarse como una fuente de agua suplementaria para suministrar agua normalmente.

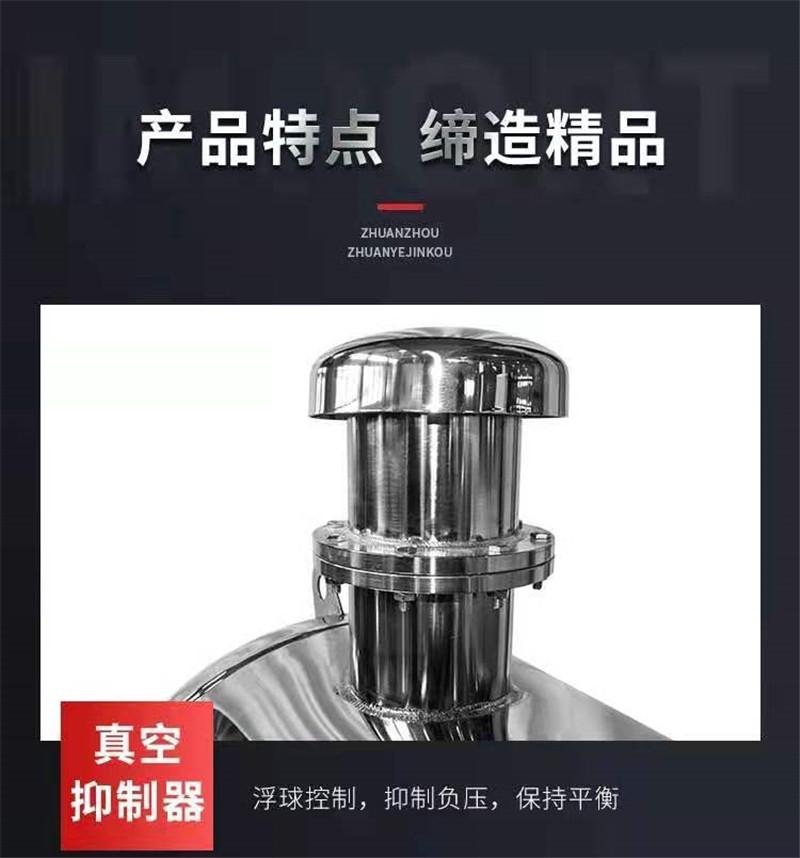

El aire entra al tanque de estabilización de flujo desde el eliminador de vacío, y el vacío en el tanque se destruye, asegurando que la red de suministro de agua no produzca presión negativa. Después del pico de consumo de agua, el sistema vuelve al suministro normal.
El nivel de líquido en el tanque de flujo continúa bajando, y el detector de nivel de líquido retroalimenta la señal al convertidor de frecuencia, y la bomba de agua se detiene automáticamente para proteger la unidad de la bomba de agua.
El tanque de presión de aire puede almacenar y liberar energía, evitando el arranque frecuente de la bomba de agua.

Siete ventajas

1. Sin contaminación: No hay piscina ni caja de agua, el agua se opera de forma completamente sellada y no hay contaminación secundaria en absoluto.

2. Baja inversión: No es necesario construir piscinas y cajas de agua, no es necesaria la limpieza y desinfección frecuentes, ahorrando más del 50% de los costos de construcción y los costos posteriores de limpieza y mantenimiento.

3. Huella pequeña: No es necesario construir piscinas y cajas de agua, la instalación ocupa un espacio pequeño. El espacio de la piscina liberado incluso se puede utilizar como espacio de estacionamiento para aumentar los ingresos.

4. Buen ahorro de energía: Aprovechar al máximo la presión de la red de gestión urbana y compensar la diferencia; cuando la presión de suministro de agua cumple los requisitos, la instalación está en estado de apagado, y cuando la presión de suministro de agua es insuficiente, la instalación comienza a funcionar semiautomáticamente
. Tiene un mejor efecto de ahorro de energía que las instalaciones tradicionales de suministro de agua.

5. Presión de agua estable: La presión de salida se mide mediante sensores en tiempo real, y se utiliza el control de conversión de frecuencia para asegurar que la presión de salida permanezca constante.

6. Instalación sencilla y conveniente: El equipo se entrega en un conjunto completo, pequeño o grande, y se puede conectar directamente a la entrada y salida de agua de la tubería, con un período de construcción corto.

7. Gestión conveniente: La instalación opera de forma totalmente semiautomática y tiene funciones de retransmisión, cortocircuito, sobrecorriente, escasez de agua y reinicio semiautomático.

Características

1. Ahorro de inversión: Ahorre aproximadamente el 50% de la inversión. No es necesario construir un depósito o tanque de agua en la azotea. Se adopta el suministro de agua superpuesto para reducir la inversión inicial en equipos.

2. Ahorro de energía y bajo costo de operación: Puede aprovechar al máximo la presión de suministro de agua de la red municipal, reponer el agua en la medida de la diferencia y no genera presión negativa. Comparado con el equipo de suministro de agua tradicional, tiene un mejor efecto de ahorro de energía. La red municipal también se puede mantener durante los cortes de energía.
Suministro de agua por presión de agua.

3. Alto grado de inteligencia, operación simple y ahorro de mano de obra: El equipo está controlado por un controlador inteligente totalmente automático, que puede ajustarse por sí mismo según el consumo de agua del usuario y la presión del agua de la red de tuberías sin supervisión humana.
Y adopta una pantalla de interfaz hombre-máquina (texto, digital), para que los clientes puedan ver el estado de funcionamiento del equipo de forma más intuitiva.

4. Protección ambiental y saneamiento: El equipo opera de manera totalmente cerrada para eliminar por completo la contaminación secundaria de las fuentes de agua.

5. Funciones de protección completas: Tiene funciones de protección automática como sobrecarga, cortocircuito, sobretensión, subtensión, pérdida de fase, sobrecorriente, cortocircuito, escasez de agua, etc. Puede realizar alarma de señal, autocomprobación y juicio de fallas en condiciones anormales.
esperar.

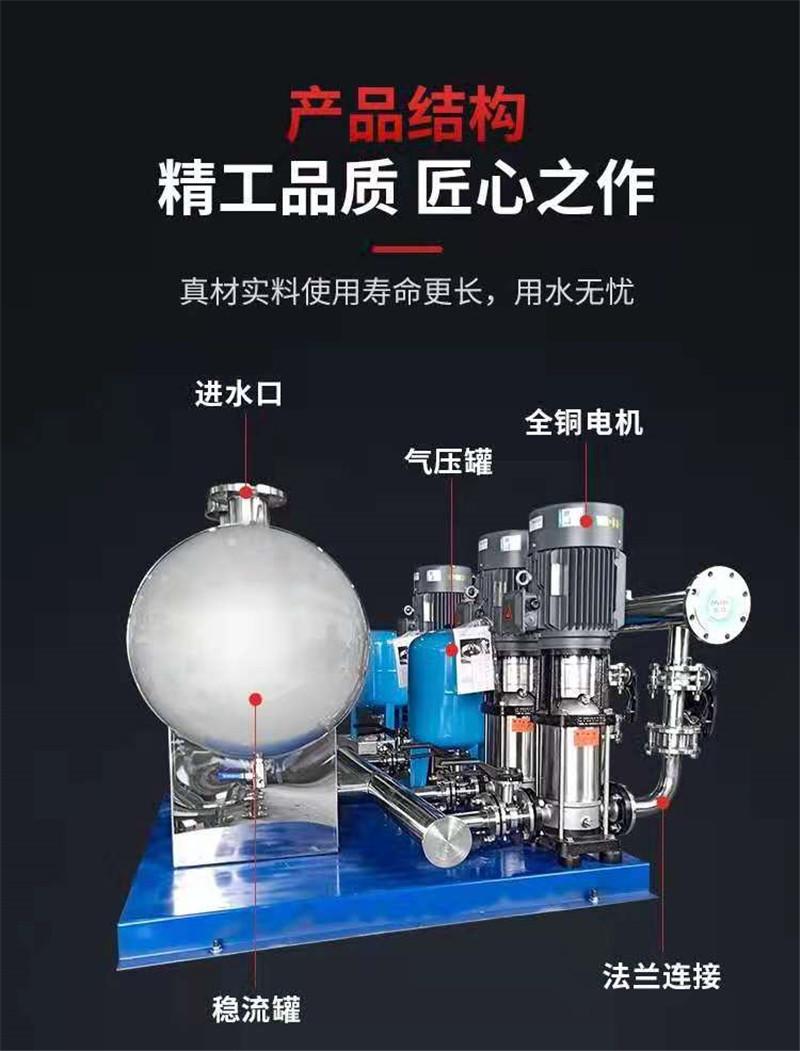

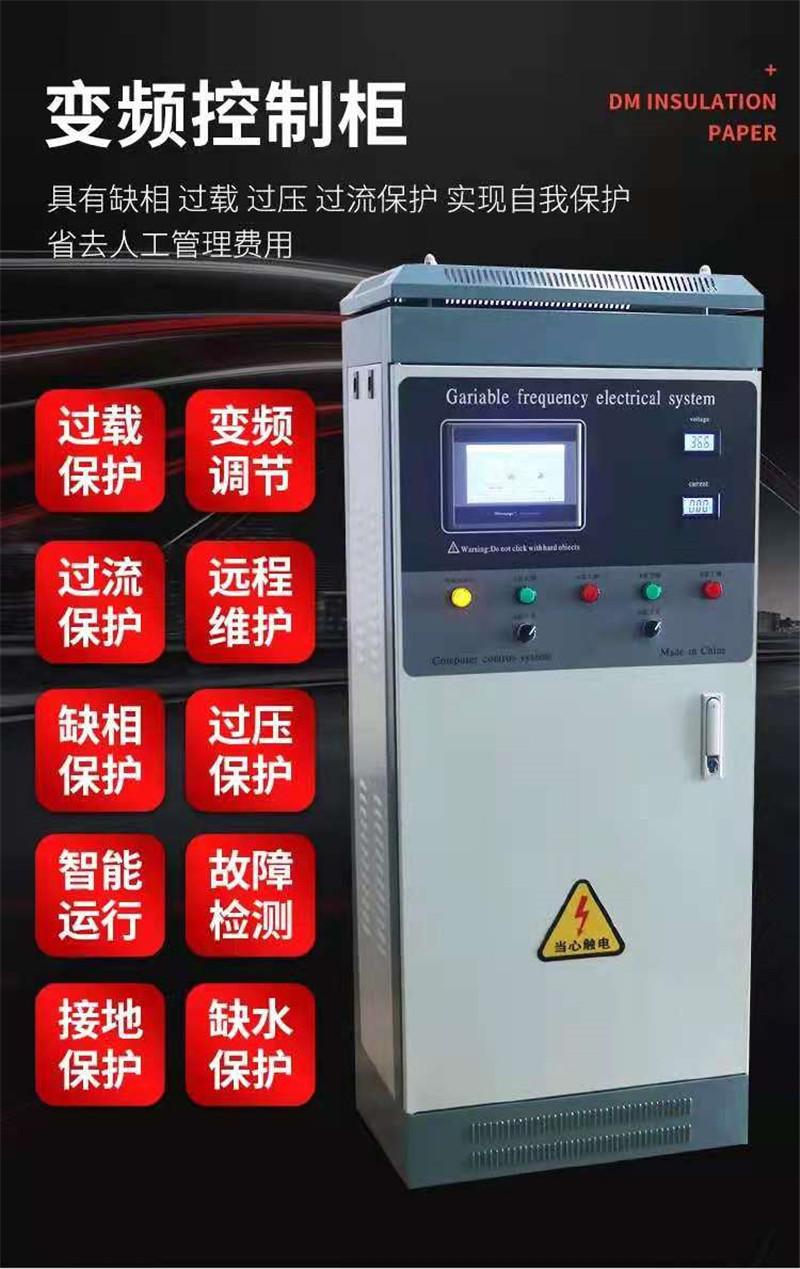

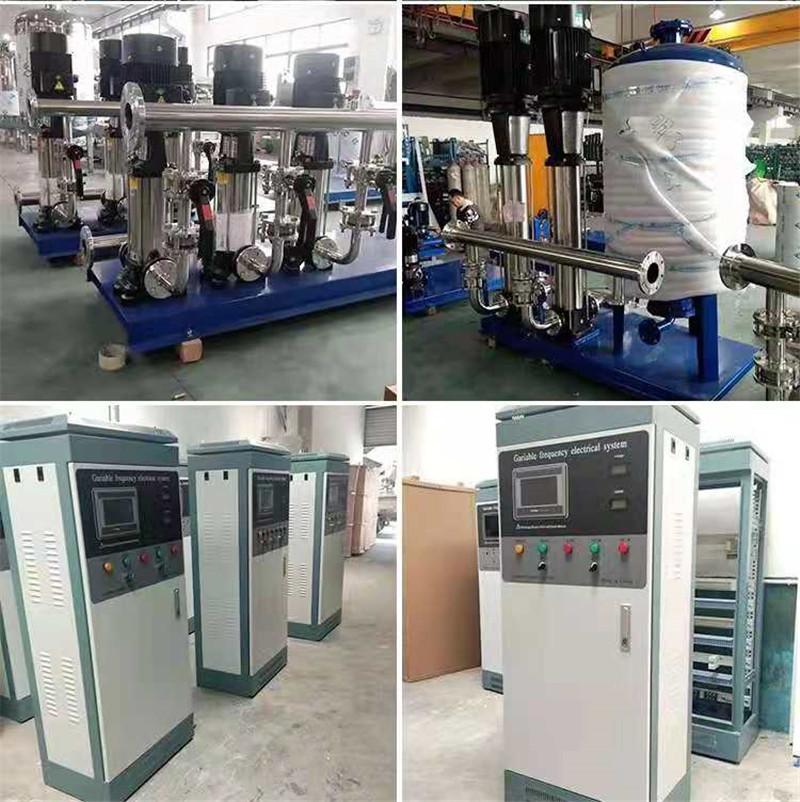

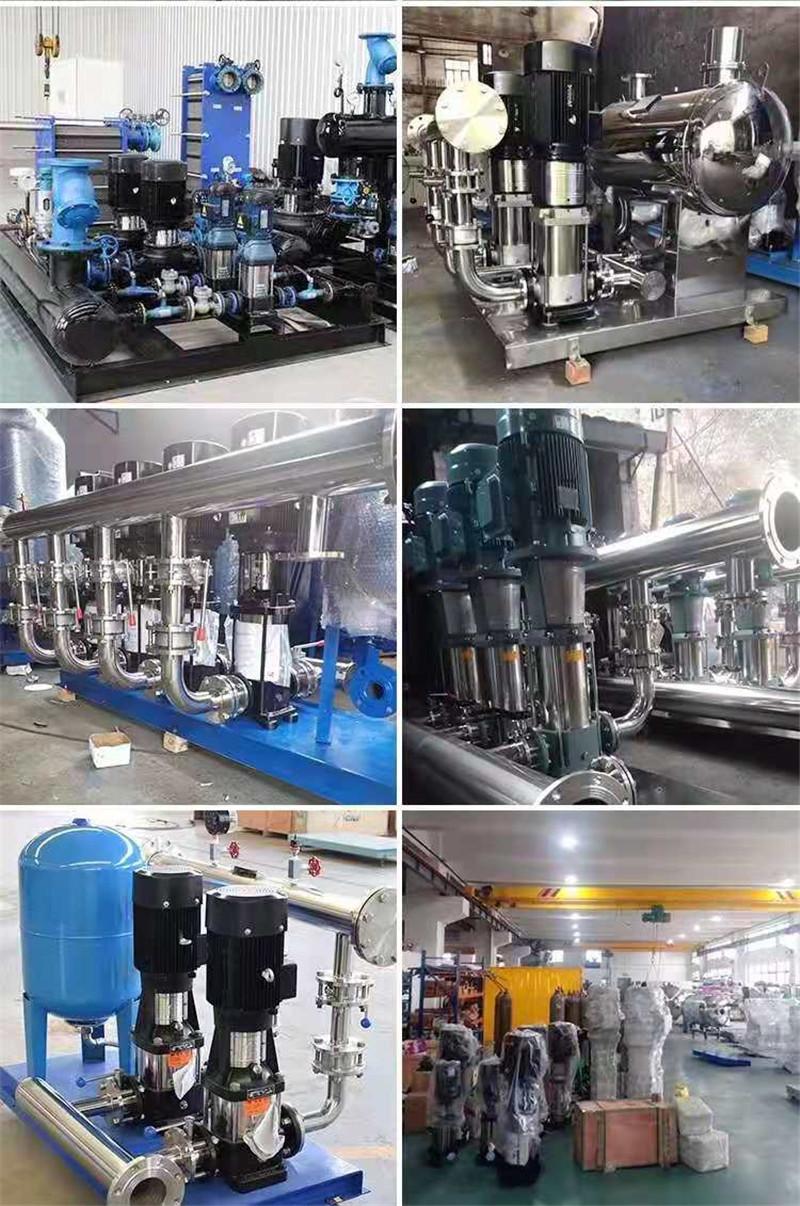

6. Huella pequeña e instalación sencilla: Todo el conjunto de equipos consta de solo tres partes: un gabinete de control de suministro de agua, un tanque estabilizador de flujo de presión no negativa y una unidad de bomba de agua. La instalación es muy simple y conveniente.

7. Extender la vida útil del equipo: múltiples grupos de bombas pueden arrancar suavemente de forma fiable para evitar el impacto en la red eléctrica y la red de tuberías, y pueden funcionar por turnos, extendiendo en gran medida la vida útil de las bombas de agua y los motores.

Tecnología central

Una de las tecnologías centrales: tecnología de apilamiento y mezcla inteligente totalmente automática:

La tecnología de ajuste de presión de superposición inteligente totalmente automática no solo tiene las funciones de flujo constante y compensación de pre-presión del supresor de vacío y el eliminador de presión negativa, sino que también adopta un diseño de proceso único para aumentar la presión del agua de la red de tuberías para lograr un 100% de aprovechamiento.
La presión de la red puede realizar la triple sobrealimentación en el verdadero sentido, para lograr el propósito de ahorro de energía y reducción del consumo. Al mismo tiempo, también tiene la función de procesamiento de información, que puede recopilar y analizar estos datos en tiempo real y enviarlos al
a la unidad de ejecución correspondiente.

Tecnología central 2: Tecnología de ajuste inteligente de bajo voltaje totalmente automático:

La función del sistema de ajuste inteligente de subpresión totalmente automático es ajustar la presión de la red de suministro de agua en cualquier momento según las condiciones de trabajo de la red mediante el sistema de ajuste (incluyendo presión, retroalimentación de nivel de agua, caudal, ajuste de presión, etc.)
suministro normal de agua al equipo y satisfacer la demanda de agua en puntos con presión desfavorable en la red de tuberías.

Tecnología central tres: Tecnología de compensación de flujo estabilizado por presión totalmente cerrada:

La superposición natural elimina la presión negativa al entrar en contacto con la atmósfera, y este sistema utiliza componentes totalmente cerrados que cumplen con los requisitos del agua potable. El agua potable no entra en contacto con ningún componente gaseoso, garantizando estrictamente la higiene y seguridad del agua potable.
Es un dispositivo a presión, que asegura que siempre funcione bajo presión bajo cualquier circunstancia, eliminando fundamentalmente la posibilidad de presión negativa en la red de tuberías.

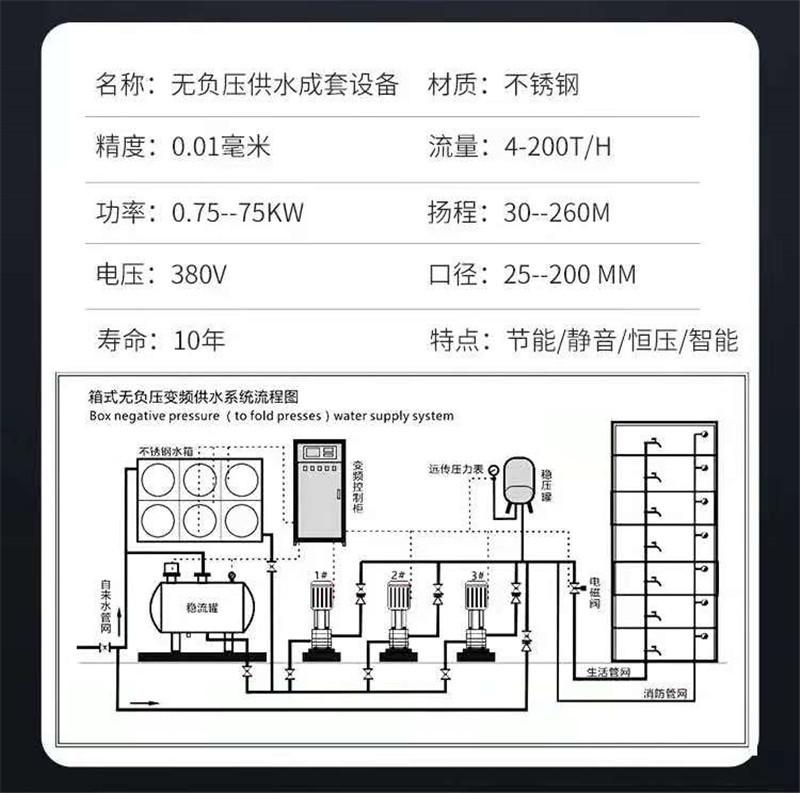

Indicadores técnicos

1. Caudal de suministro de agua 0-1500 M3/H cabeza.

2. Control de potencia del motor 0.75---1500KW.

3. Suministro de agua a 10-10,000 hogares.

4. Rango de control de presión: 0.15-1.6MPa.

5. Principio de control: PWM de onda sinusoidal o vector espacial SVPWM.

6. Conmutación automática entre modo de operación de bomba única y multibomba.

7. El modo de control puede ser programable y control PID.

8. Capacidad de sobrecarga 150% durante 60 segundos.

9. Función de protección: Arranque suave, pantalla de autodiagnóstico y funciones de protección para sobretensión, pérdida de fase, cambio de fase, subtensión, interrupción del circuito, fallo de alimentación instantáneo, cortocircuito, etc.

Ventajas del equipo

1. Ahorro de energía: El sistema de equipos puede establecer la presión de trabajo según las necesidades de agua del usuario. El sistema ajusta automáticamente la velocidad de la bomba de agua y el número de bombas de agua en funcionamiento según la presión establecida, logrando un ajuste de velocidad continuo desde cero hasta un gran suministro de agua.
, para que el sistema siempre funcione en el estado de mayor ahorro de energía. Logra "más uso, más suministro, menos uso, menos suministro, sin apagado". Comparado con los equipos de suministro de agua tradicionales, tiene un mejor efecto de ahorro de energía.

2. Presión de agua estable: La presión de salida se detecta mediante sensores en tiempo real, y se utiliza el control de conversión de frecuencia para garantizar una presión de salida de agua constante.

3. Instalación fácil: El equipo se envía como un conjunto completo de tamaño pequeño. Se puede conectar directamente a la salida de agua del tanque de agua y a la entrada de agua del edificio, y el período de construcción es corto.

4. Operación totalmente automática: El sistema es fácil de operar y funciona de forma totalmente automática, logrando un arranque suave y una parada suave, sin ningún impacto en la red de tuberías y la red eléctrica, aumentando así la vida útil de varios componentes y sistemas.

5. Mejorar las funciones de protección: como sobrecorriente, sobrecarga, sobrecalentamiento, sobretensión, subtensión, cortocircuito, pérdida de fase, escasez de agua, protección contra bloqueo, etc. El sistema también tiene autocomprobación, juicio de fallas, memoria de fallas, visualización de fallas, automático de fallas
Procesamiento, arranque automático de la bomba de reserva, corte del funcionamiento de la bomba defectuosa, etc.
