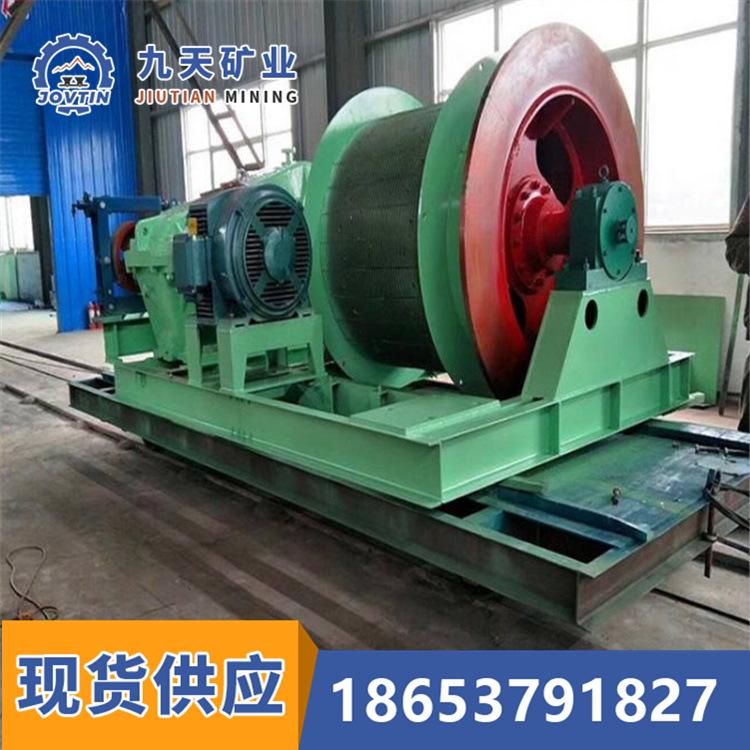

JK-2.0 Malacate de Mina (Malacate de Mina) Descripción del Producto:

El carrete de esta máquina adoptaFabricado en placa de 16Mn, el diseño estructural del tambor ofrece una tensión uniforme y una gran resistencia: el disco de freno integrado es robusto y el frenado es seguro y fiable. Existen diversas especificaciones técnicas según el ancho de trabajo del tambor (consulte la tabla de parámetros técnicos para obtener más información). El polipasto está equipado con postes hidráulicos JK-8030, indicadores de profundidad tipo arco y dispositivos de medición de velocidad del motor. Los usuarios pueden elegir entre sistemas de control electrónico ZTK (P) o TKDG-PLC. El sistema de control electrónico cuenta con un ajuste de freno dinámico. El sistema de control electrónico cuenta con diversas protecciones individuales y de enclavamiento que cumplen con las "Normas de Seguridad para Minas de Carbón" y ofrece un frenado secundario retardado. La máquina puede frenarse completamente cuando el carro llega a la boca del pozo. Esta serie de modelos ofrece una gran capacidad de elevación y un alto rendimiento, siendo ideal para su uso en minas medianas y grandes.

1. El valor del factor de seguridad del cable de acero deberá cumplir las siguientes disposiciones:

1. Diseñado para levantar personal, 9 veces; 2. Levantar personal y materiales (9 veces para levantar personal, 9 veces para levantamiento mixto, 7,5 veces para levantar materiales); 3. Diseñado para levantar materiales, 6,5 veces.

2. La relación entre el diámetro del tambor y el diámetro del cable de acero del polipasto de mina no debe ser inferior a80 veces; la relación entre el diámetro del tambor y el diámetro del cable de acero del polipasto de mina subterránea no debe ser inferior a 60 veces.

3. El número de capas de cable de acero enrolladas en el tambor deberá cumplir las siguientes disposiciones:

1. Para elevar personal o elevar personal y materiales en el hueco vertical, una capa; para elevar materiales, dos capas;

2. Para elevación de personal y materiales en pozos inclinados y túneles, 2 pisos; solo para elevación de materiales, 3 pisos; 3. Para elevación de personal y materiales durante la construcción de pozos, 2 pisos.

Los malacates de mina serie JK se utilizan principalmente en pozos verticales o inclinados de minas de carbón, minas metálicas y minas no metálicas para subir y bajar personal,Materiales y equipo. El diámetro del tambor de elevación de esta serie de polipastos es de solo 2 metros o más.

Principio de funcionamiento:

El polipasto de mina de un solo cable utiliza un motor eléctrico como fuente de energía. La potencia se transmite al tambor enrollado con el cable a través de un reductor para elevar y bajar el contenedor. La velocidad se regula mediante transmisión eléctrica. El freno de disco se frena mediante control hidráulico y eléctrico. La profundidad del contenedor se indica mediante el sistema de indicación de posición. Diversos sensores y elementos de control del generador de medición de velocidad conforman un sistema de protección de seguridad.

Clasificación de modelos

El polipasto de mina de la serie JK incluye:

1. Polipasto de mina de un solo tambor, no a prueba de explosiones, con bobinado de un solo cable (polipasto de mina tipo JK)

2. Polipasto de mina de un solo tambor a prueba de explosiones con un solo cable (polipasto de mina tipo JKB)

3. Polipasto de mina de bobinado de cable simple, no a prueba de explosiones y de doble tambor (polipasto de mina tipo 2JK)

4. Polipasto de mina de bobinado de cable simple a prueba de explosiones de doble tambor (polipasto de mina 2JKB)

5. La parte mecánica del polipasto incluye principalmente el dispositivo de eje principal, el reductor planetario, el freno de disco, la estación hidráulica, la estación de lubricación, el indicador de profundidad y otros componentes. Funciona con un motor de CA o CC. Existen dos tipos de polipastos mineros de bobinado: de tambor simple y de tambor doble. El método de bobinado del cable en el tambor es similar al de los cabrestantes comunes. La mayoría de los tambores simples tienen un solo cable conectado a un contenedor. Cada tambor del tambor doble está equipado con un cable que conecta dos contenedores. Durante la operación, un contenedor asciende y el otro desciende. El polipasto de tambor doble está equipado con un embrague hidráulico de ajuste del cable con bloque de engranajes radial; la transmisión puede estar equipada con un reductor planetario o un reductor de engranajes de doble arco de ejes paralelos.
