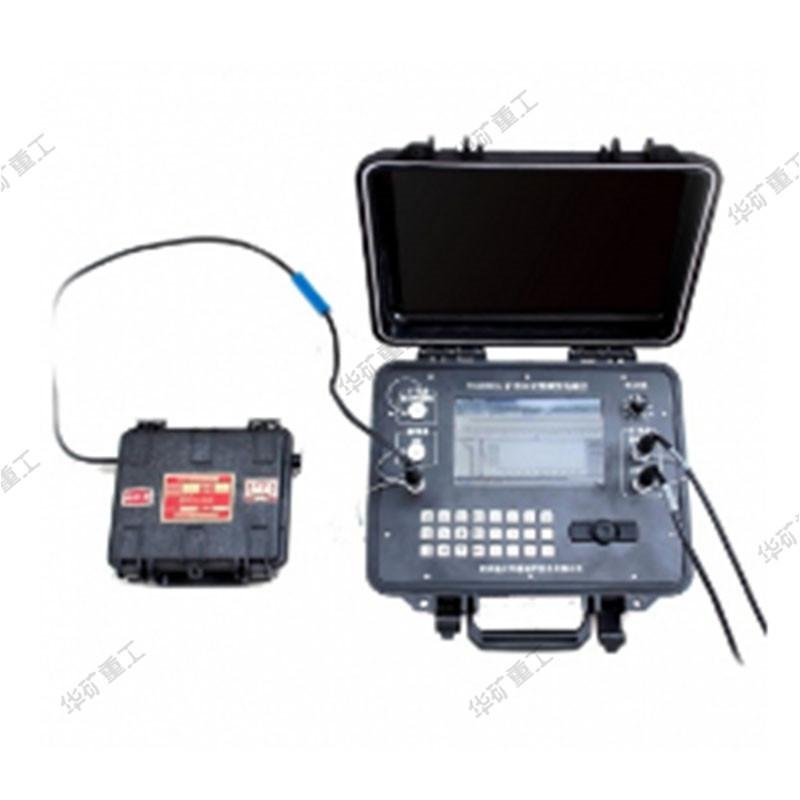

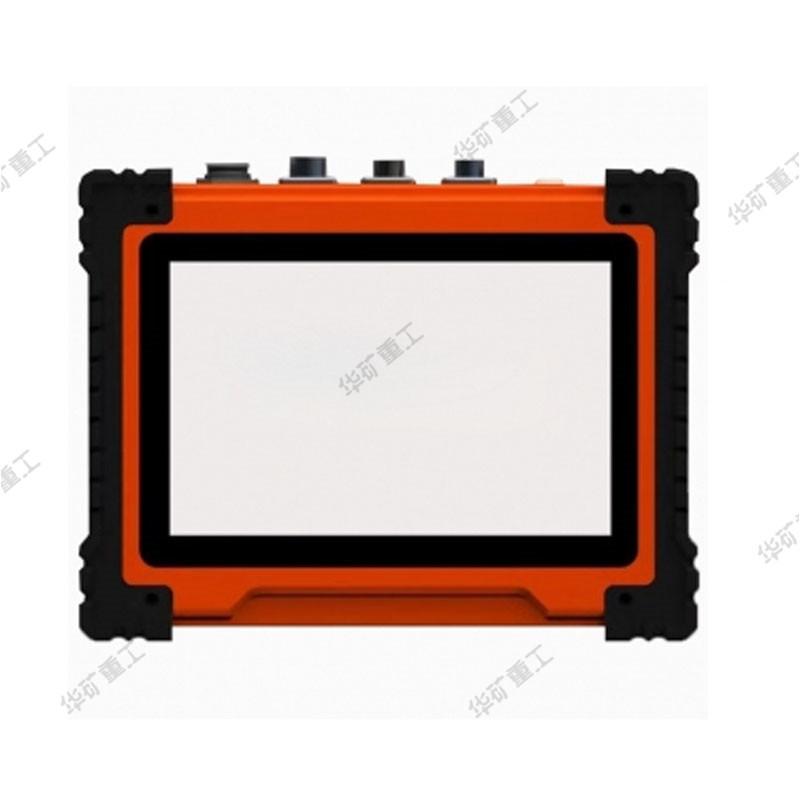

Probador No Destructivo de Varilla de Anclaje y Cuerda de Anclaje de Alta Precisión Cmt12 Mina Cuerda de Anclaje Intrínsecamente Segura (Vara) Probador No Destructivo

El propósito principal

1. Detección de la longitud de la varilla de anclaje (cable) y la longitud de anclaje en minas de carbón;
2. Detección de la fuerza de anclaje última de pernos de anclaje (cables) en minas de carbón;

3. Detección de profundidad de perforación en minas subterráneas de carbón.

Ventaja

1. Capacidad de detección de señal débil súper fuerte;
2. Adquisición paralela de dos canales;
3. El sistema operativo integrado es estable y confiable;

4. Batería de alta energía con largo tiempo de trabajo.

principio de funcionamiento
El detector de longitud de anclaje de profundidad de perforación minera utiliza el método de reflexión de ondas sonoras para detectar la profundidad de perforación y la longitud del cable de anclaje.

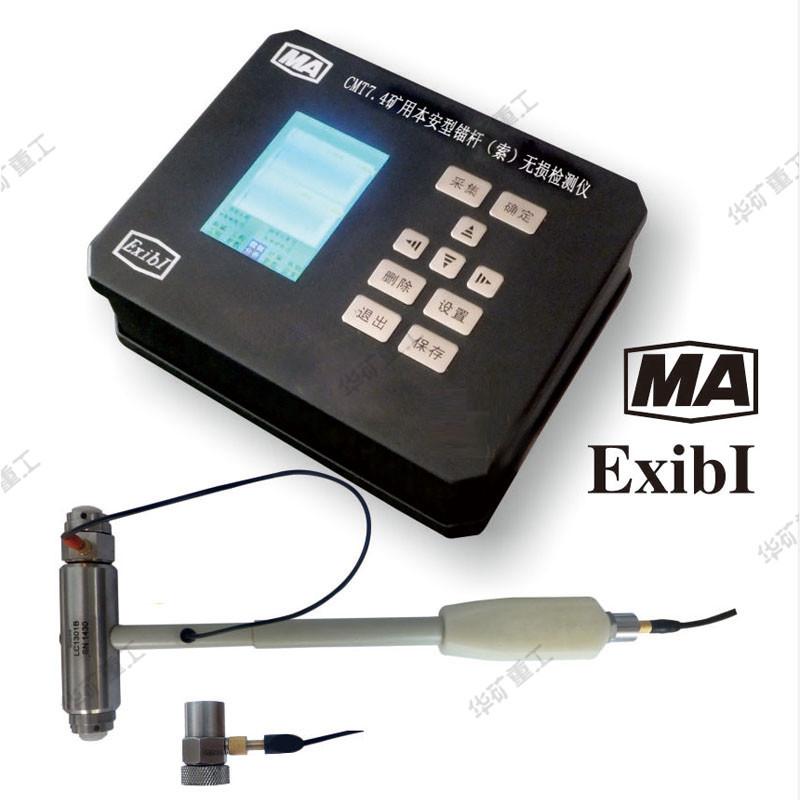

Al medir, fije el sensor al extremo de la barra de perforación mediante una abrazadera especial para la barra de perforación, y use un martillo de nailon o un martillo de cobre para golpear el extremo de la barra de perforación para generar vibración.
El sensor convierte la señal de onda sonora de vibración en una señal eléctrica e inicia el host para recibir la señal.
El intervalo de tiempo entre la señal y la señal de eco reflejada y la velocidad de propagación de la onda sonora en la tubería de perforación se utilizan para determinar la profundidad de perforación.
La fuerza de anclaje última se calcula basándose en la longitud fija.

Características técnicas

1. Tipo a prueba de explosiones: tipo de seguridad intrínseca para minería (logotipo MA), marca a prueba de explosiones: "ExibI Mb";
2. El instrumento tiene función de adquisición paralela de dos canales, amplio rango de aplicación y funciones potentes;
3. El instrumento adopta una unidad de conversión analógico-digital de 24 bits y 500 kHz, que tiene capacidad de detección de señales superbajas y precisión de detección;
4. El host está alimentado por CC11.1V, con bajo consumo de energía; batería de polímero de litio de alta energía incorporada, el tiempo de trabajo continuo es de más de 20 horas;
5. El sistema de software en el host es un sistema operativo integrado con una interfaz en chino, que es hermoso, simple y eficiente;
6. El host utiliza una interfaz de datos USB2.0, lo que hace que la transmisión de datos sea simple y conveniente; el host tiene una memoria interna de 32G y utiliza almacenamiento de datos FAT32
Los archivos de datos medidos se pueden copiar y pegar directamente a través de la interfaz USB2.0 bajo el sistema operativo general de Windows.
Áreas de aplicación

1. Detectar la longitud y la fuerza máxima de anclaje (tracción) de las varillas y cables de anclaje en las minas.

2. Evaluar si los pernos y cables de anclaje de la mina han alcanzado la longitud diseñada, la fuerza máxima de anclaje (tracción) y otros indicadores de calidad de la construcción;

3. Pruebe la carga de trabajo axial del anclaje (cable) en operación y evalúe la estabilidad del sistema de roca circundante soportado por el anclaje (cable)
