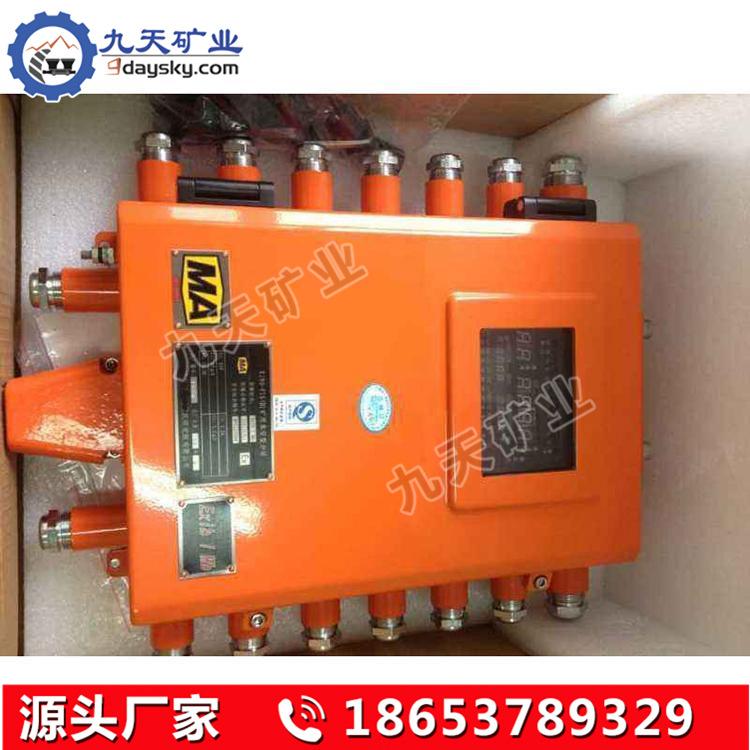

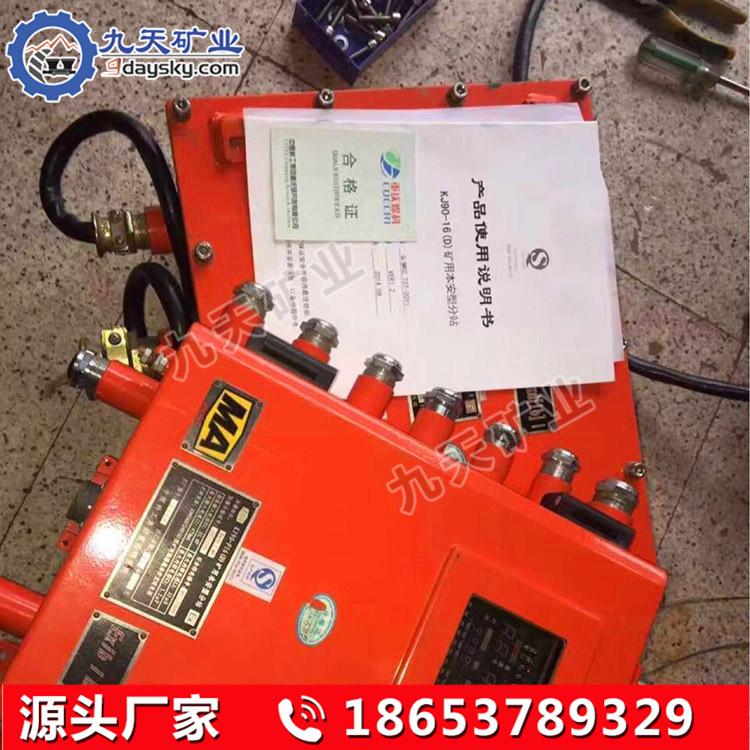

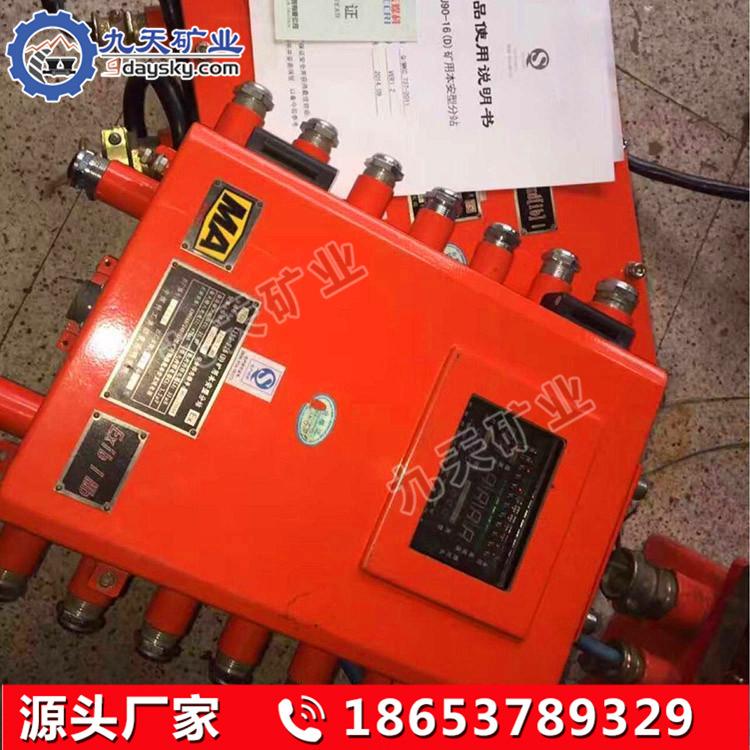

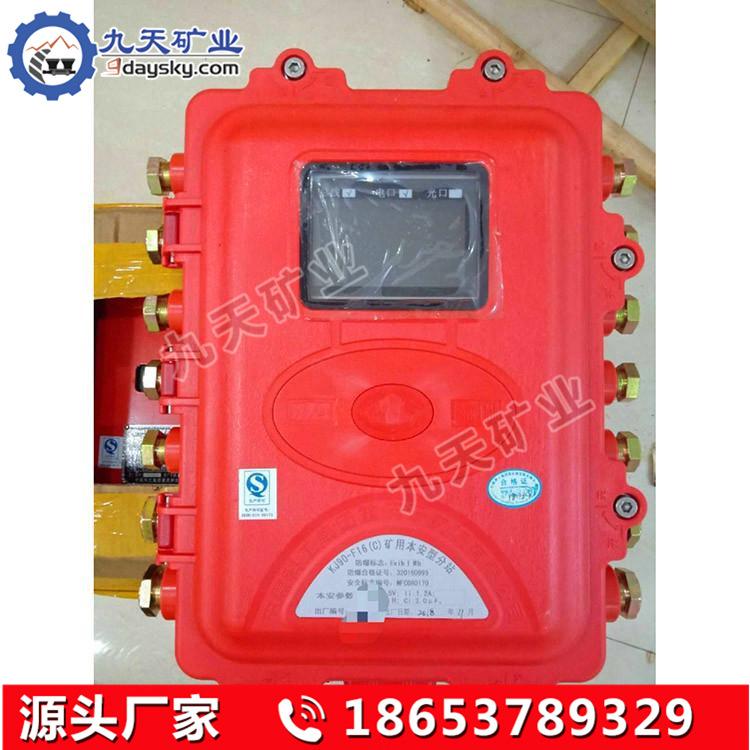

Monitoreo subestación KJ90—F16C
KJ90-F16(C) mina intrínsecamente segura subestación (en adelante denominada subestación) es un dispositivo de control integrado basado en un microcontrolador integrado de 32 bits basado en núcleo ARM. Se puede conectar con varios sensores y puede monitorear continuamente varios parámetros ambientales como gas, velocidad del viento, monóxido de carbono, presión negativa, estado de inicio y parada del equipo, lector de tarjetas y otros dispositivos inteligentes de nivel inferior en la mina. Tiene funciones de adquisición de señales multicanal y multiestándar y comunicación. Puede transmitir oportunamente los diversos parámetros ambientales monitoreados y el estado del equipo a la estación central terrestre a través de Ethernet industrial, y ejecutar varios comandos emitidos por la estación central, y emitir señales de alarma y control de corte de energía a tiempo.
?Especificaciones Principales
1.Formato de señal
1) Analógico
a) 200 Hz ~ 1000 Hz, el nivel alto de salida debe ser no menor a 3 V (cuando la corriente de salida es de 2 mA), el nivel bajo de salida debe ser no mayor a 0.5 V, y el ancho de pulso positivo y el ancho de pulso negativo no deben ser menores a 0.3 ms;
b) 1200 Hz ~ 2000 Hz, el nivel alto de salida debe ser no menor a 3 V (cuando la corriente de salida es de 2 mA), y el nivel bajo de salida debe ser no mayor a 0.5 V. Los anchos de pulso positivo y negativo no deben ser menores a 0.15 ms.
2) Cantidad de conmutación
a) 1 mA/5 mA. Cuando la corriente es menor a 0.1 mA, indica un estado desconectado; cuando la corriente es mayor a 0.8 mA y menor a 1.2 mA, indica un estado detenido; cuando la corriente es mayor a 4 mA y menor a 6 mA, indica un estado abierto.
b) 4mA/20mA. Cuando la corriente es menor a 0.4mA, indica un estado desconectado; cuando la corriente es mayor a 3.2mA y menor a 4.8mA, indica un estado detenido; cuando la corriente es mayor a 16mA y menor a 24mA, indica un estado abierto.
3) Controlar el volumen
Señal de nivel: El nivel alto de salida debe ser de no menos de 3 V (cuando la corriente de salida es de 2 mA), y el nivel bajo de salida debe ser de no más de 0.5 V.
4) Monto acumulado
El nivel alto de salida no debe ser inferior a 3 V (cuando la corriente de salida es de 2 mA), y el nivel bajo de salida no debe ser superior a 0.5 V. Los anchos de pulso positivo y negativo no deben ser inferiores a 0.3 ms, y el tiempo de conversión entre pulsos positivos y negativos no debe ser superior a 5 ms.
2. Capacidad del monitor
1) Puerto de entrada de adquisición de señal
a) Puerto de entrada de señal analógica/señal de conmutación (se puede convertir entre sí mediante la configuración del software de la estación central): 16 canales
b) Puerto de entrada de señal acumulativa: 1 canal
2) Puerto de salida de control de apagado: 8 canales
3) Puerto de comunicación
a) Puerto de comunicación RS-485: 2
b) Puerto Ethernet (opcional): 1
3. Controlar el tiempo de ejecución
El tiempo de ejecución del control de apagón excesivo de metano de subestación y enclavamiento eólico de metano es: ≤2 s.
4. Distancia de transmisión
1) La distancia de transmisión desde la subestación hasta el sensor no es inferior a 2 km;
2) La distancia de transmisión desde la subestación hasta el actuador de control no es inferior a 2 km;
3) La distancia de transmisión entre la subestación y la interfaz de transmisión no deberá ser inferior a 10 km;
4) La distancia de transmisión desde la subestación al switch de red de la mina utilizando el método de transmisión RS485 no deberá ser inferior a 5 km.
5. Rendimiento de la transmisión
1) Transmisión entre subestación y switch de red minera:
a) Método de transmisión (I):
?Número de puertos de comunicación: 1;
?Modo de transmisión: Ethernet;
?Tasa de transmisión: 10 Mbps/100 Mbps adaptativa;
?Distancia de transmisión ≤ 100 m (usando cable MHYVP 2×4, área de sección transversal de un solo conductor no menor a 1.5 mm2);
?Voltaje de trabajo de la señal de transmisión valor pico a pico CC: ≤5 V.
b) Método de transmisión (II):
?Número de puertos de comunicación: 1;
?Modo de transmisión: RS485;
?Tasa de transmisión: 2400 bps;
?La distancia de transmisión no es inferior a 5 km
?Voltaje de trabajo de la señal de transmisión valor pico a pico CC: ≤15.0 VP-P;
?Valor pico a pico de la corriente de trabajo de la señal de transmisión: ≤150 mA.
2) Transmisión entre subestación e interfaz de datos:
?Número de puertos de comunicación: 1;
?Modo de transmisión: RS485;
?Tasa de transmisión: 2400 bps;
?La distancia de transmisión no es menor a 10 km;
?Tensión de trabajo de la señal de transmisión valor pico a pico CC: ≤15 VP-P;
?Valor pico a pico de la corriente de trabajo de la señal de transmisión: ≤150 mA.
3) Transmisión entre la subestación y los dispositivos inteligentes de nivel inferior:
?Número de puertos de comunicación: 1;
?Modo de transmisión: RS485;
?Velocidad de baudios: 2400 bps;
?La distancia de transmisión no es menor a 2 km;
?Tensión de trabajo de la señal de transmisión valor pico a pico CC: ≤15 VP-P;
?Valor pico a pico de la corriente de trabajo de la señal de transmisión: ≤150 mA.
