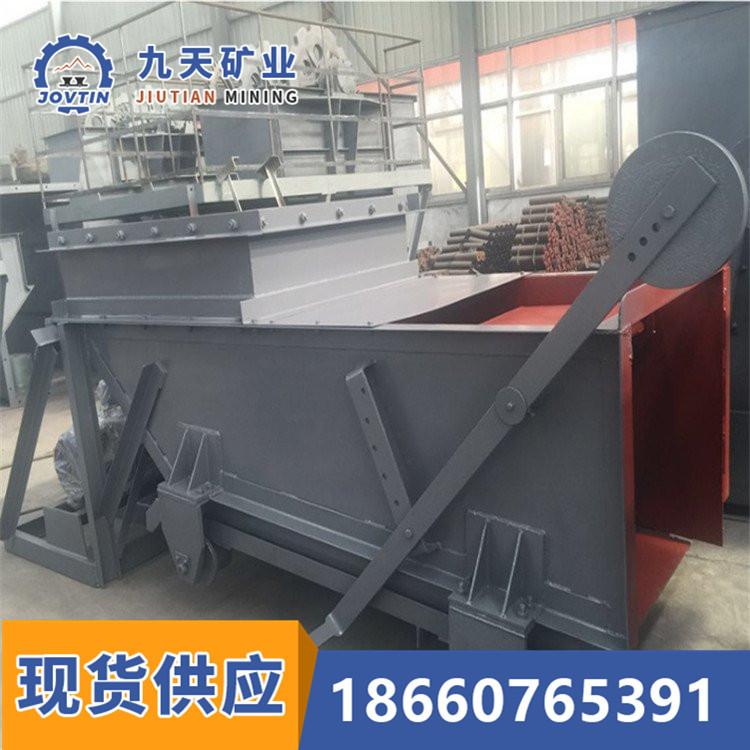

El alimentador de carbón K3 se utiliza para alimentar carbón u otros materiales granulares sueltos con baja abrasividad y baja viscosidad, y para descargar materiales de forma continua y uniforme desde tolvas de almacenamiento o fosos hacia equipos de transporte u otros equipos de cribado.
Instalación y uso
1. El alimentador se instala fijamente debajo de la tolva de almacenamiento. Antes de la instalación, es necesario determinar la posición horizontal, fijar el marco y la tolva con pernos, y luego colocar la plataforma de transmisión en la posición correcta. El marco en forma de H, el marco y la plataforma de transmisión se sueldan firmemente, y el reductor y el motor se alinean e instalan, se ajustan apropiadamente y se fijan con pernos.
2. Tras la instalación, se requiere una prueba de funcionamiento en vacío. Durante el funcionamiento, compruebe que todos los componentes funcionan correctamente. El aumento de temperatura del rodamiento no debe superar los 60 °C.
3. Al ajustar la productividad según los requisitos de descarga, retire el pasador de la manivela, afloje la tuerca, gire la posición de la carcasa de la manivela "1, 2, 3, 4" para seleccionar y fijar, inserte el pasador, conecte la manivela y la carcasa de la manivela, apriete el pasador y la tuerca, y arranque la máquina una vez completado el ajuste.
Parámetros técnicos del alimentador de carbón K3
Especificaciones del modelo K-0 K-1 K-2 K-3 K-4
Capacidad de alimentación (t/h) Carrera de la placa inferior (mm) Posición del cigüeñal Sin carbón Sin carbón Sin carbón Sin carbón Sin carbón Sin carbón Sin carbón Sin carbón Sin carbón
200 4 100 90 150 135 225 200 330 300 590 530
150 3 75 67 112 100 170 150 247 220 440 395
100 2 50 45 75 68 133 100 165 150 295 268
50 1 25 22 39 34 55 50 83 75 148 132
Velocidad del cigüeñal (r/min) 57 57 57 62 62
Modelo de motor YB160M1-8 YB160M1-8 YB160M1-8 YB160M-8 YB200L1-8
Y160M1-8 Y160M1-8 Y160M1-8 Y160M-6 Y200L1-6
Potencia (KW) 4 4 4 7,5 18,5
Velocidad (r/min) 720 720 720 970 970
Modelo reductor JZQ-350 JZQ-350 JZQ-350 JZQ-400 JZQ-500
Relación de velocidad 12,64 12,64 12,64 15,75 15,75
