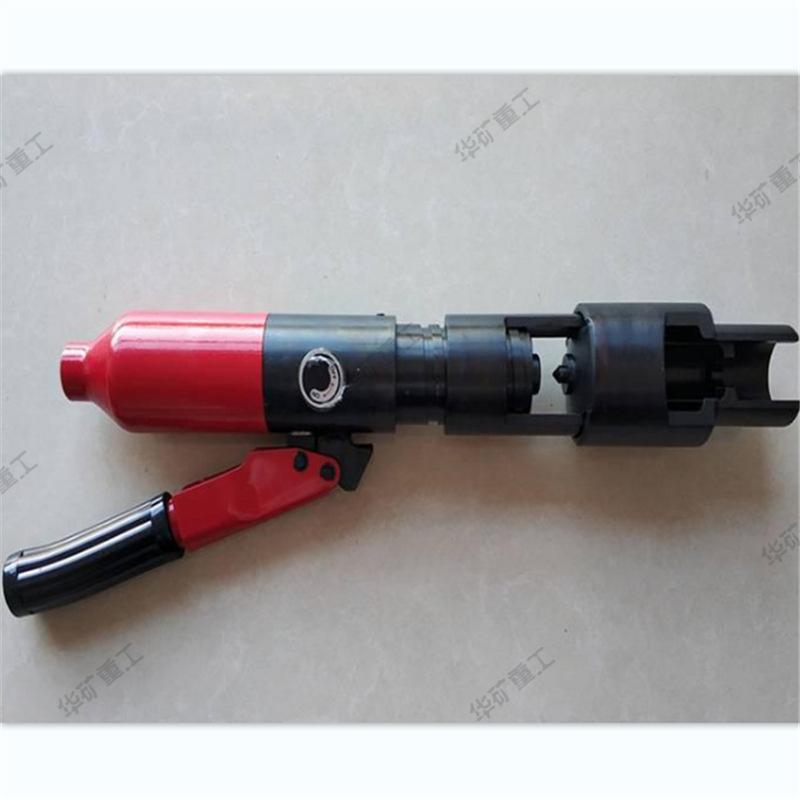

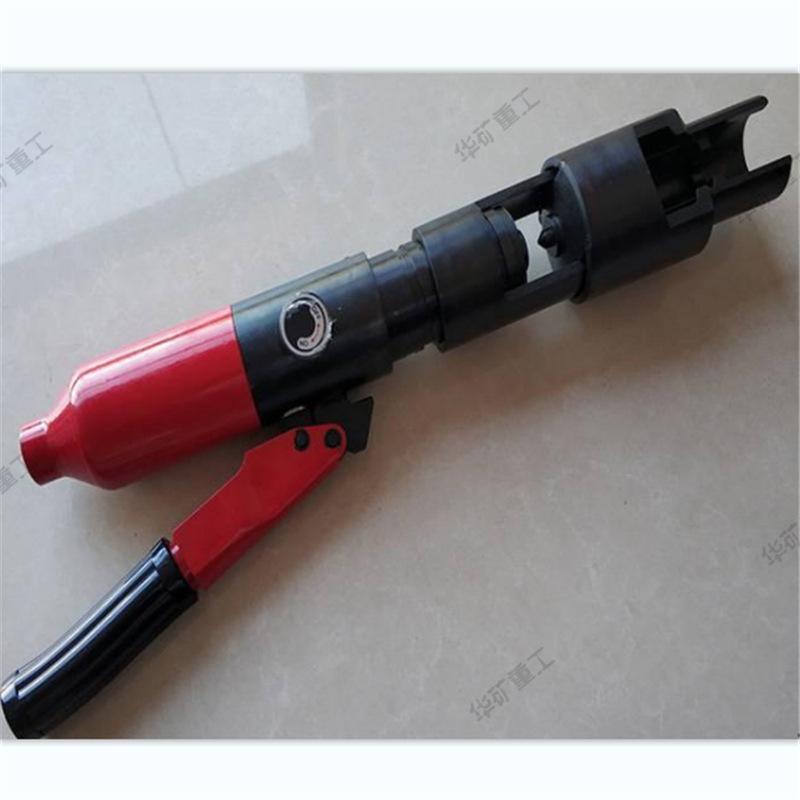

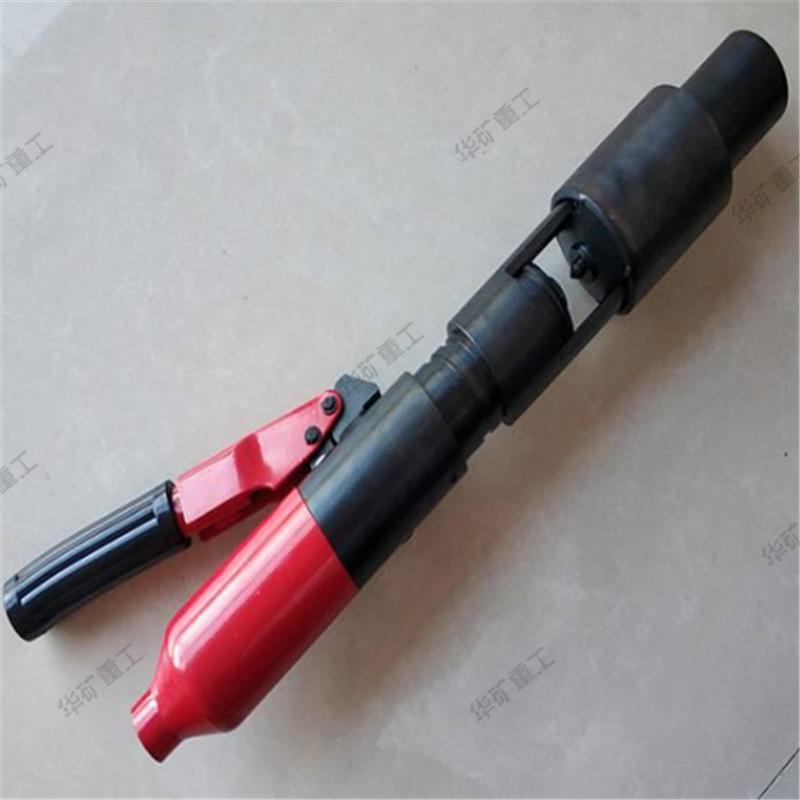

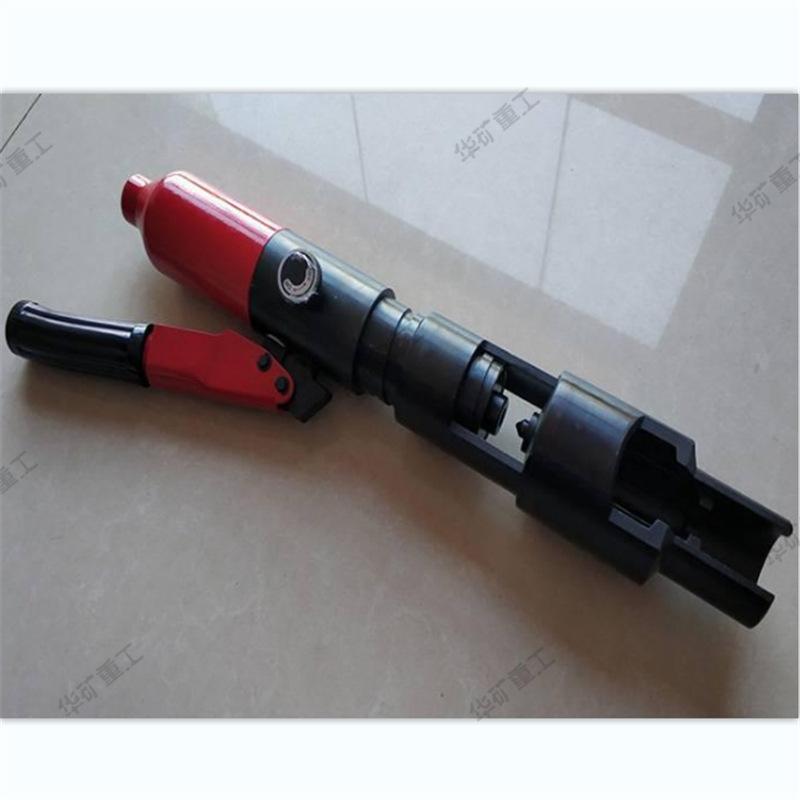

Venta por lotes extractor hidráulico de línea de señal extractor de pines de línea de señal extractor hidráulico de línea de señal YYOX-E

Dispositivo hidráulico de recogida de alambreCaracterísticas:

Este tipo de extractor de cables hidráulico tiene una estructura compacta, es ligero y fácil de transportar; es fácil de operar, ahorra esfuerzo y tiempo, y es fácil de usar. Tiene una amplia gama de usos y no daña las piezas originales. Los cables de señal y los pines cónicos extraídos se pueden reutilizar.

Dispositivo hidráulico de recogida de alambrePrincipio de funcionamiento:

El tirahilos hidráulico utiliza la varilla de arranque de la bomba de aceite para oscilar sobre su punto de apoyo y bombear continuamente aceite hidráulico. El aceite hidráulico empuja el pistón del extractor, y su extremo delantero presiona contra el riel a través del bloque superior del extractor. De esta manera, el cilindro del extractor impulsa el extractor hacia atrás a través de la rosca trapezoidal. El pasador cónico de la línea de señal se sujeta mediante la abertura en el extremo delantero del extractor, y este se extrae del orificio del riel.

Rango de aplicación del dispositivo de recogida de cable hidráulico:

Este tomador de cable hidráulico es adecuado para pasadores cónicos de línea de señal con las siguientes dimensiones: diámetro exterior φ30, tamaño del extremo grande del pasador cónico φ12, rosca M8.

Parámetros de rendimiento: La carga es de 8T, la extensión del pistón del extractor es de 40 mm y el extractor se puede ajustar hacia atrás (extraer) hasta 15 mm.

Modo de empleo y precauciones del tomacables hidráulico:

1. Durante el uso, después de conectar el cilindro de aceite y el extractor, primero apriete el tornillo de la válvula de retorno de aceite del cilindro de aceite en el sentido de las agujas del reloj.

2. Use la abertura de 11,5 mm de ancho en el cono frontal del extractor para enganchar la raíz del pasador del cono de la línea de señal, atornille la rosca trapezoidal del extractor en el extractor, apriete la varilla del pistón del extractor y el bloque superior del extractor, agite la manija de arranque del cilindro y el extractor se moverá lentamente hacia atrás para sacar el pasador del cono de la línea de señal.

3. Para retraer el vástago del pistón del extractor, simplemente afloje ligeramente el tornillo de la válvula de retorno de aceite del cilindro en la dirección de la aguja. El vástago del pistón del extractor se retraerá por la acción del resorte. Una vez retraído, apriete inmediatamente el tornillo de la válvula de retorno de aceite del cilindro.

4. La línea roja en el vástago del pistón del extractor indica el límite de una carrera. Por lo tanto, durante la operación, mientras la línea roja del vástago esté expuesta, la carrera de extracción debe detenerse. Si necesita continuar la extracción, abra la válvula de retorno de aceite, retraiga el vástago, reajuste la posición entre el extractor y el bloque superior, y repita la operación anterior para extraer.

5. Antes de usar, se debe estimar que la fuerza de tracción requerida no supere la carga del extractor en 10 T. No lo sobrecargue.

6. Cuando se utiliza a una temperatura de -5 °C a +45 °C, utilice aceite mecánico N15 (GB443-84); cuando se utiliza a una temperatura de -28 °C a -5 °C, utilice aceite sintético para husillo (GB443-64) y el aceite de trabajo estará limpio.
