Potenciómetro RK097 de articulación única, giratorio horizontal, película de carbono, pie curvo con soporte, mango de ciruela de 15 mm, amplificador de audio ajustable

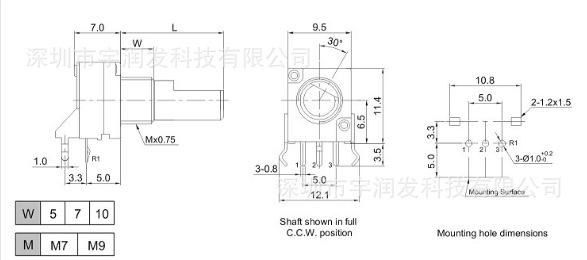

① Plano de dimensiones de instalación del potenciómetro

Para obtener más detalles, visite el sitio web oficial: wwwyurunfa.com

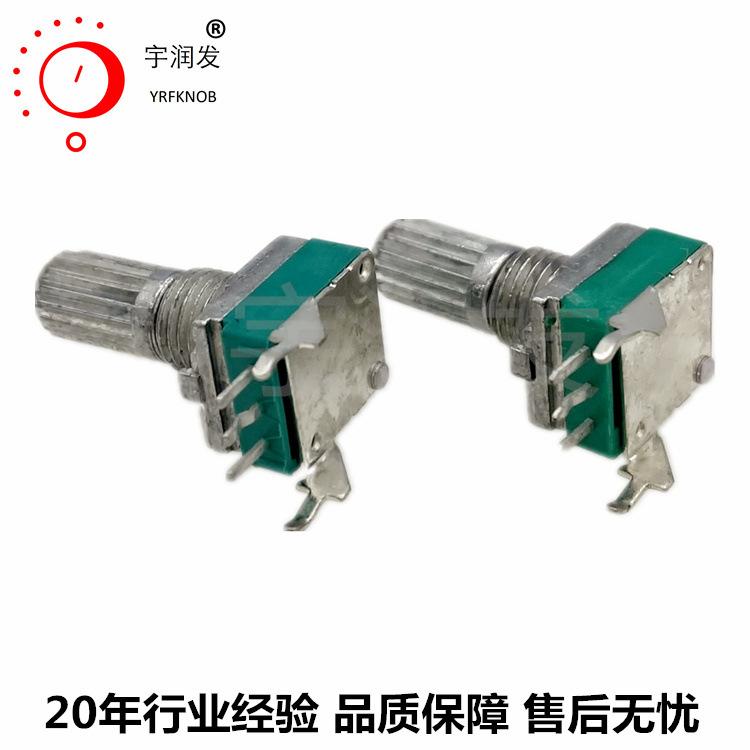

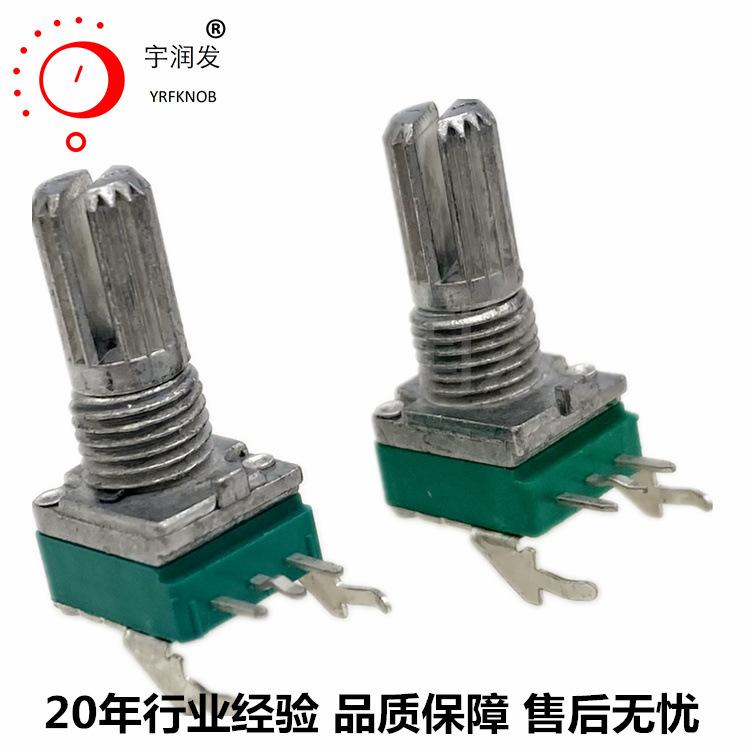

② Imagen real del potenciómetro

Los principales potenciómetros producidos son: potenciómetro de película de carbono, potenciómetro deslizante, potenciómetro de bobinado, potenciómetro de dial, potenciómetro de conmutación, potenciómetro de ajuste fino, codificador, interruptor de banda; ampliamente utilizado en varios electrodomésticos, automóviles, sensores de automóviles, equipos médicos, instrumentos de enseñanza, tablas de control de ajuste, velocidad e iluminación, medidores, juguetes, equipos informáticos y equipos de comunicación.

③Rendimiento eléctrico del potenciómetro

Ángulo de rotación completo: 300° ± 10°
Par de rotación: 10~200 gf.cm
Fuerza de tope de rotación: 3Kgf.cm
Resistencia a la tensión del eje: 8 kgf máx.
Oscilación del eje: 0,6 × L/20 mm pp máx.
Tolerancia del valor de impedancia total: ±20%
Resistencia residual: R≤10KΩ 10Ω; 10K<250KΩ 20Ω; R≥250K 0,1 % máx. de la resistencia total
Potencia nominal: cono B 0,05 W, otro cono 0,025 W
Voltaje máximo de funcionamiento: Cono B 50 V CA, otro cono 25 V CA
Ruido de deslizamiento: menos de 100 mv
Resistencia de aislamiento: 100 MΩ mín. a 250 V CC
Tensión soportada: 1 minuto a 300 V CA
Vida útil de rotación: 10.000 veces

Informe de prueba del potenciómetro：
