Probador de presión de carga pequeña manual de volumen pequeño económico de 50 kg probador de tensión ALJ-50

Probador manual de tensión y compresión

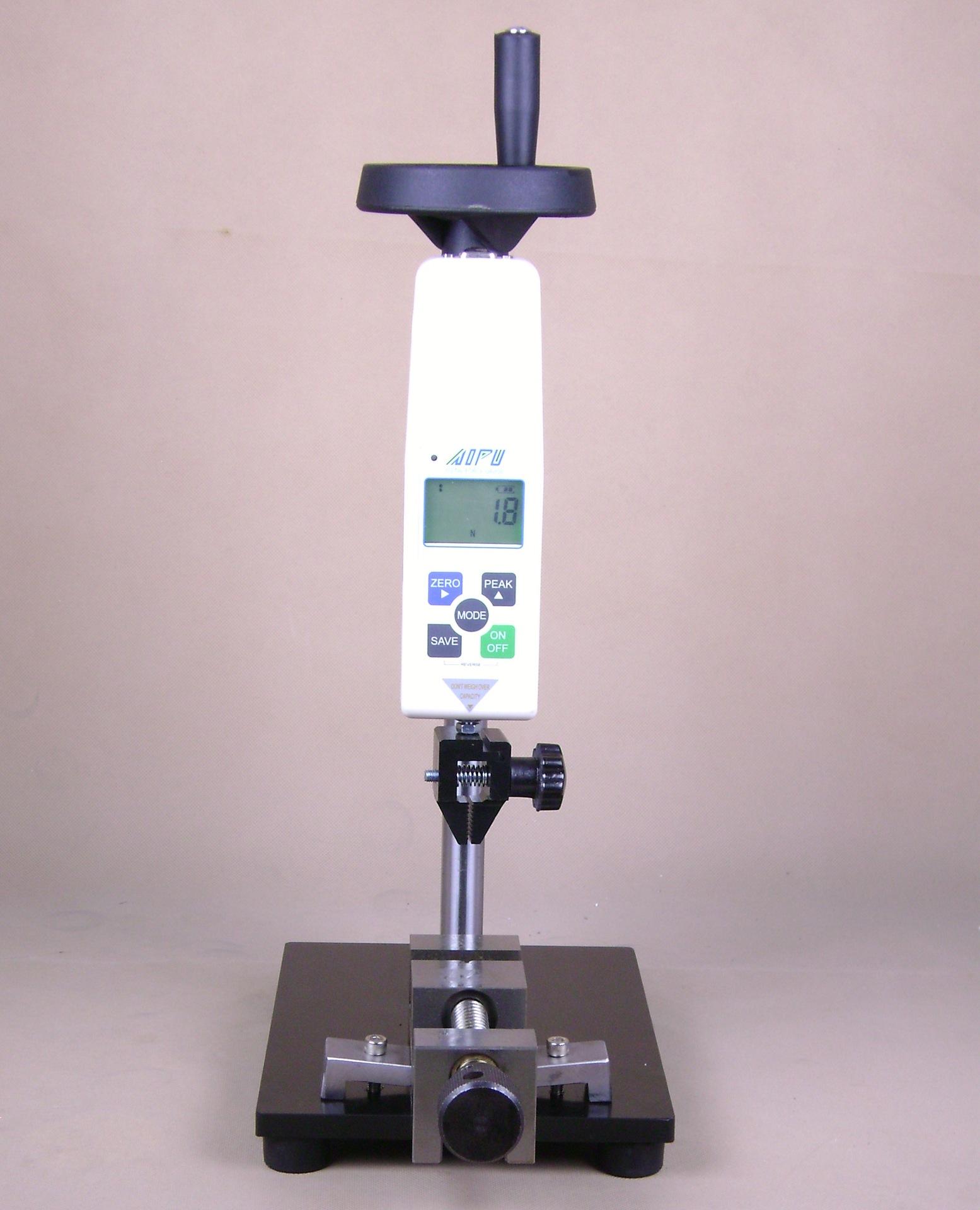

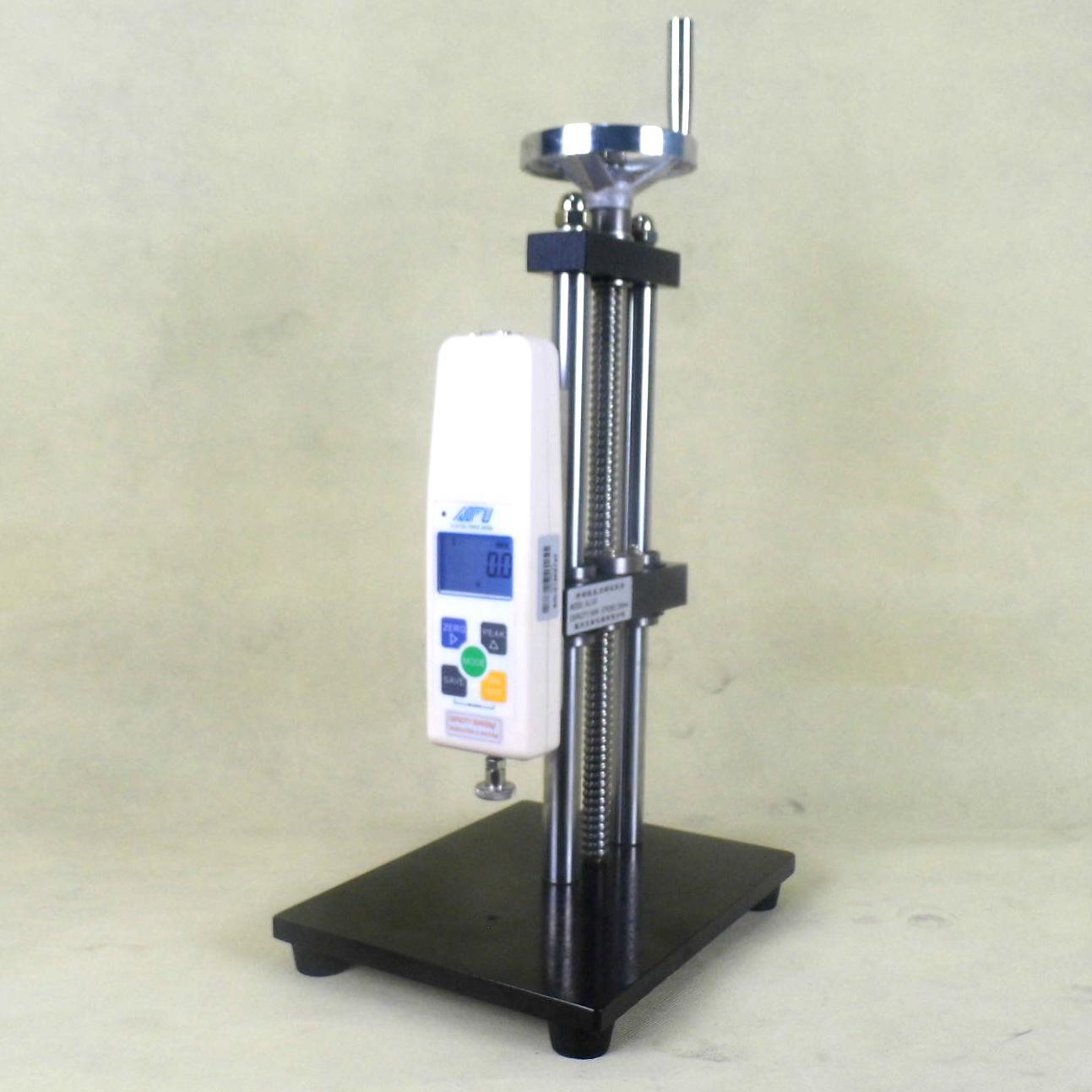

La máquina de prueba de tracción espiral manual ALJ-50 es una máquina de prueba ligera y simple operada con manivela, que adopta transmisión de husillo de bolas de precisión y un par de guías lineales de rodamientos. Se utiliza principalmente para pruebas de tracción y compresión, y está equipada con un medidor digital de fuerza de empuje-tracción, que puede leer claramente el tamaño de la fuerza de prueba. Es adecuada para pruebas de tracción y compresión de objetos pequeños, como la fuerza de inserción de terminales, la resistencia a la tracción de líneas de soldadura de placas de circuito impreso, la fuerza de desgarro de sellado de bolsas de plástico, la fuerza de aplastamiento de materiales sólidos, la fuerza de presión de botones y otras pruebas de fuerza de productos o accesorios.

Modelo: ALJ-50

Fuerza máxima de prueba: 500 N

Carrera de elevación: 220 mm (sin dispositivo de prueba)

Precisión de la prueba: ±0,5%

Dimensiones: 238 (largo) x 180 (ancho) x 565 (alto)

Peso neto: 11 kg

Configurar el dispositivo de prueba:Dinamómetro de fuerza de empuje y tracción con accesorios (otros soportes de prueba se cobran aparte)

Nota: 1. El probador está equipado con un medidor de fuerza de empuje-tracción digital (las especificaciones de 10-500 N son opcionales, el precio total permanece sin cambios);

2. La carrera de trabajo es de 200 mm, que se refiere a la altura máxima que se puede elevar o bajar desde la mesa hasta el extremo de la varilla de prueba del dinamómetro de empuje-tracción cuando no se configura ningún accesorio de prueba.

a. Accesorios como se indica:Placa de presión superior (∮32 mm）、Placa de presión inferior（∮52 milímetros), la altura máxima de prueba de presión es 165mm (placas de presión superior e inferior

(Espaciamiento máximo)。

b. Si se agregóDispositivo equipado: dispositivo de estiramiento de 25 mm de ancho, la distancia máxima de estiramiento es de 95 mm (espaciado máximo del dispositivo).

Función:

※ Con alta precisión: ±0,5 % (precisión relativa), error de repetibilidad: ±0,2 % (error relativo);

※ Función de captura de valor pico (valor máximo);

※ Función de liberación automática de retención del valor pico, el tiempo de retención del valor pico se puede configurar libremente;

※ Pantalla LCD numérica con retroiluminación LED, se puede lograr una visualización de alta definición en cualquier entorno de iluminación;

※ Se pueden configurar los valores de tolerancia superior e inferior, se pueden realizar juicios GO y NG y se puede proporcionar una salida de alarma;

※ Se puede configurar el valor máximo de fuerza de prueba. Si se supera, se activará la señal de conmutación y la alarma.

※ Hay tres sistemas de unidades (N, kN/kgf, gf, tf/Lbf, k Lbf) disponibles para seleccionar y se pueden convertir automáticamente;

※ Función de apagado automático, con la capacidad de configurar el tiempo de apagado automático de 00 a 120 minutos;

※ Utilizando un convertidor A/D de alta velocidad, se puede cambiar la velocidad de muestreo (RESPUESTA) (50-500 HZ);

※ Al usar la unidad kg, puede establecer el valor de la aceleración de la gravedad (g) de la región, por lo que no hay diferencias regionales causadas por la unidad de gravedad;

※ El valor de prueba es estable y tiene alta reproducibilidad, lo que garantiza la calidad (la empresa también tiene varios bancos de prueba manuales y eléctricos para la selección);

※ Se proporcionan aleatoriamente cinco juntas de prueba de tracción y compresión para facilitar algunas pruebas simples de tracción y compresión;

※ El extremo de la varilla de prueba tiene una rosca M6, que se puede reemplazar fácilmente con accesorios de prueba. Se pueden configurar o fabricar diferentes accesorios de prueba para realizar pruebas de tensión, presión y fuerza de pelado.

Fuerza de rasgado, adhesión, fuerza de flexión, fuerza de rotura, fuerza de soldadura,Fuerza de punción, fuerza de apertura, etc.

La configuración bajo el precio unitario anterior no incluye el diagrama del accesorio de prueba (los accesorios en la caja del dinamómetro de fuerza de empuje y tracción se pueden usar para la prueba):

El accesorio para dinamómetro de fuerza de empuje y tracción viene con un indentador plano de 20 mm de diámetro.

Los siguientes son accesorios de prueba opcionales. Póngase en contacto con el servicio de atención al cliente de Wangwang para conocer el costo.El probador se puede configurar o personalizar con otros accesorios de prueba adecuados según las necesidades del cliente.

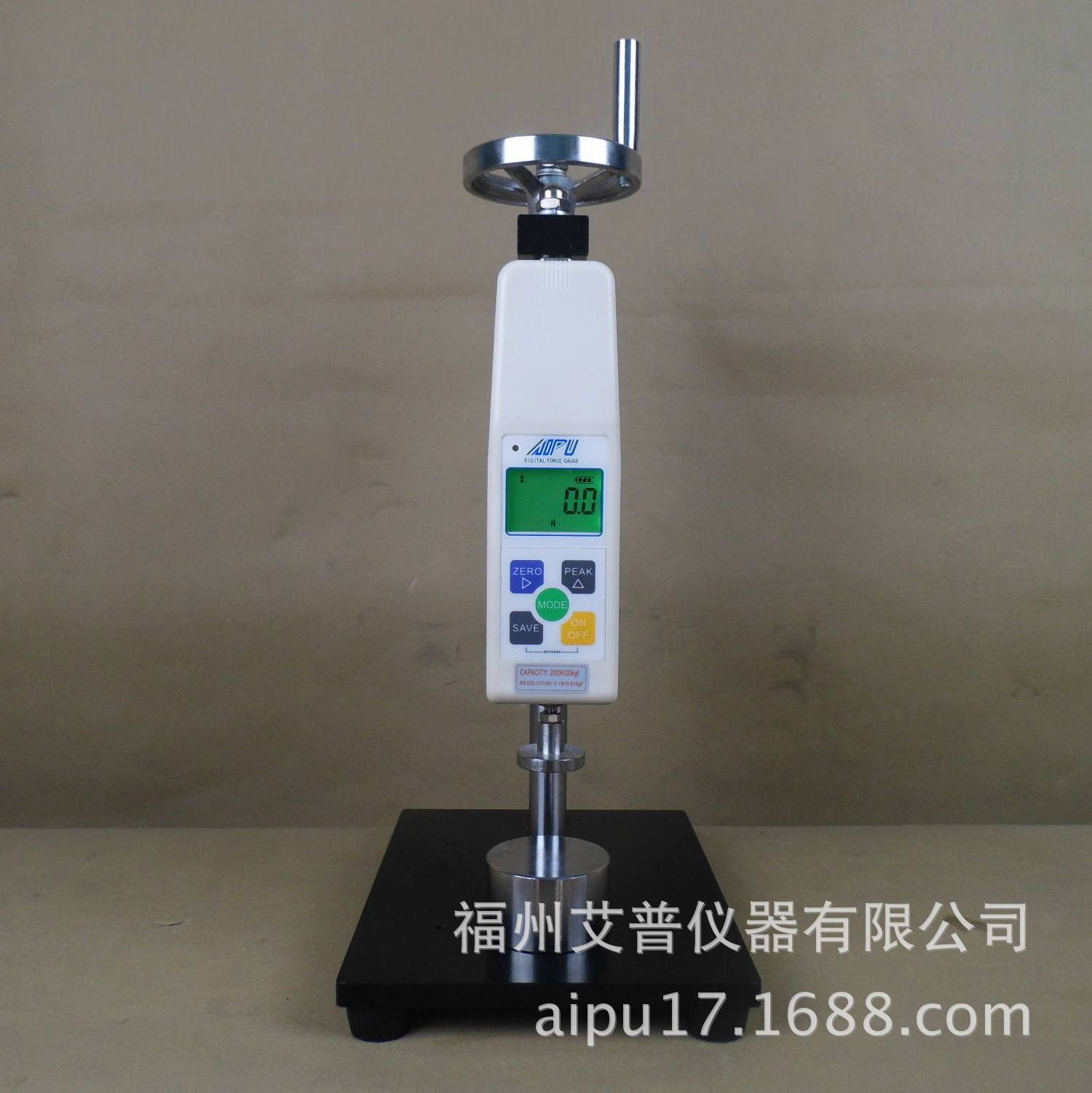

1. Configurar las placas de presión superior e inferior (prueba de presión) diagrama:

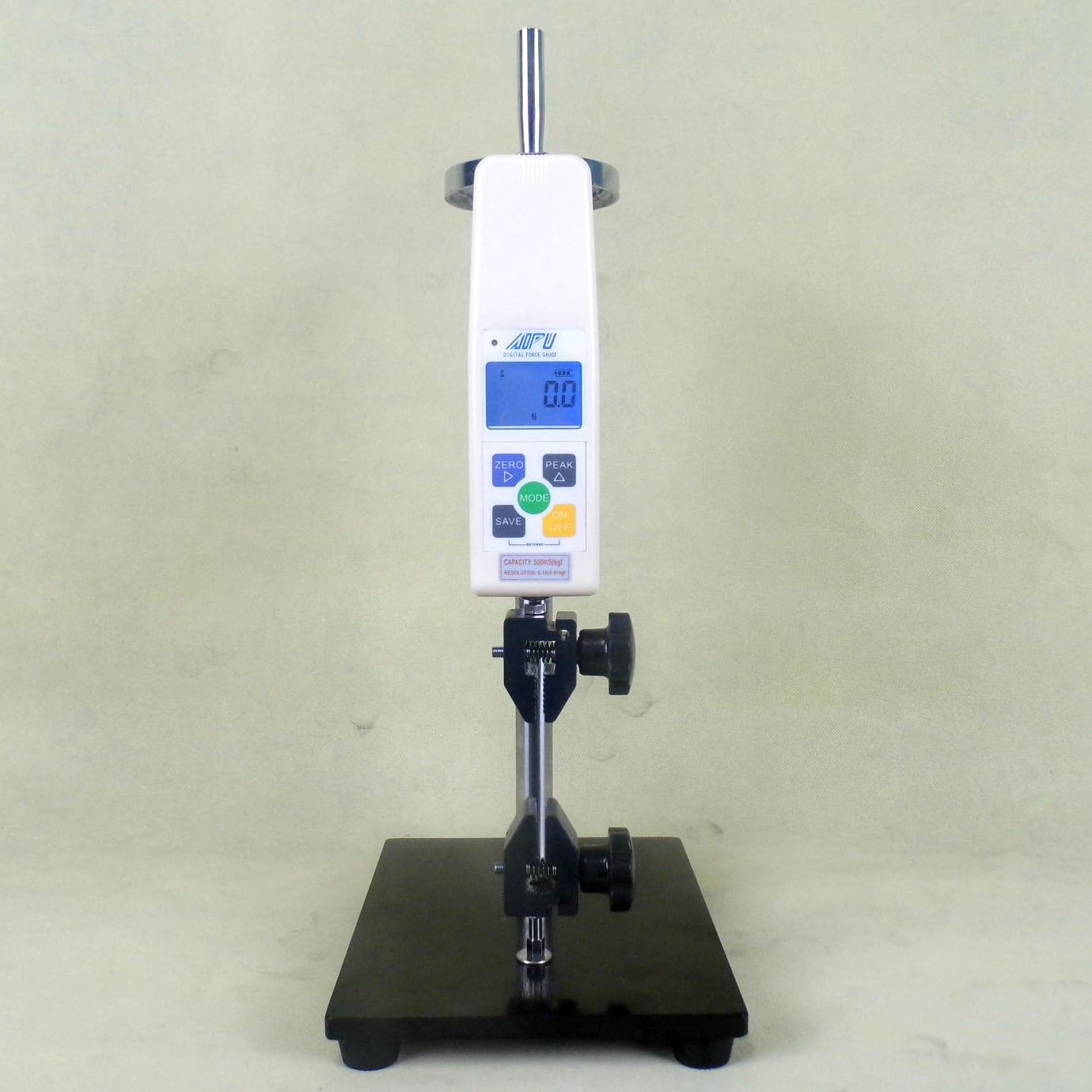

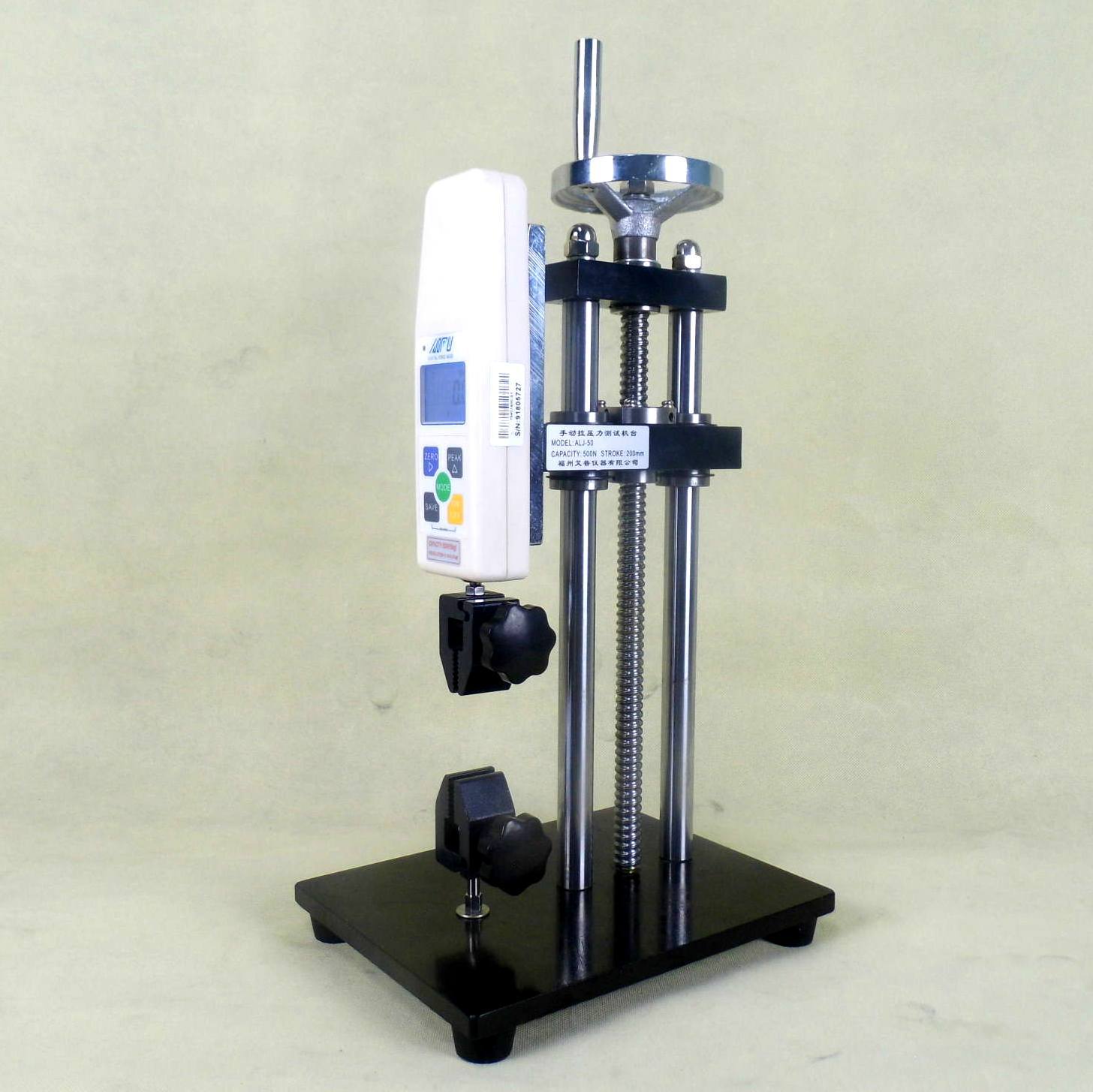

2. Configurar el accesorio de tracción de 25 mm de ancho (adecuado para sujetar objetos de lámina delgada para pruebas de tracción) Figura:

Después de configurar este accesorio de tracción, la distancia máxima entre los accesorios superior e inferior es de 90 mm, lo que solo es adecuado para probar objetos pequeños.

3. Configura otros fixtures de prueba:

Puede elegir medidores de fuerza de empuje y tracción digitales de diferentes especificaciones:

modelo	HF-02	HF-05	HF-1	HF-2	HF-5	HF-10	HF-20	HF-50
Carga máxima	200 gf	500 gf	1000 gf	2 kgf	5 kgf	10 kgf	20 kgf	50 kgf
	2N	5N	10N	20N	50N	100 N	200 N	500N
resolución	0,1 gf	0,1 gf	0,1 gf	0,001 kgf	0,001 kgf	0,001 kgf	0,01 kgf	0,01 kgf
	0,001 N	0,001 N	0,001 N	0,01 N	0,01 N	0,01 N	0.1N	0.1N
Precisión relativa	≤±0,5%
unidad	N, gf, lbf			N, kgf, lbf
señal de salida	Juicio de comparación, salida de alarma de sobrecarga
fuente de alimentación	Paquete de batería recargable de 1200 mAh/4,8 V/NI-MH, con adaptador de corriente CA (cargador y fuente de alimentación)
Tiempo de carga	alrededor de 5 horas
tiempo de uso	Uso continuo durante aproximadamente 30 horas (con carga completa, temperatura de funcionamiento 25 °C)
sensor	Sensor incorporado
Temperatura de funcionamiento	10-40℃
Dimensiones	220*60*35 mm
peso	Aproximadamente 400 g

Los dinamómetros de empuje y tracción son los siguientes:

El comprobador de tensión y presión se puede conectar a una computadora para leer los datos de fuerza de prueba.El software de instalación de la computadora y el cable de datos USB deben comprarse por separado。

Interfaz de valor de fuerza de lectura de computadora:

Una vez finalizada la prueba, se muestra la tabla gráfica:
