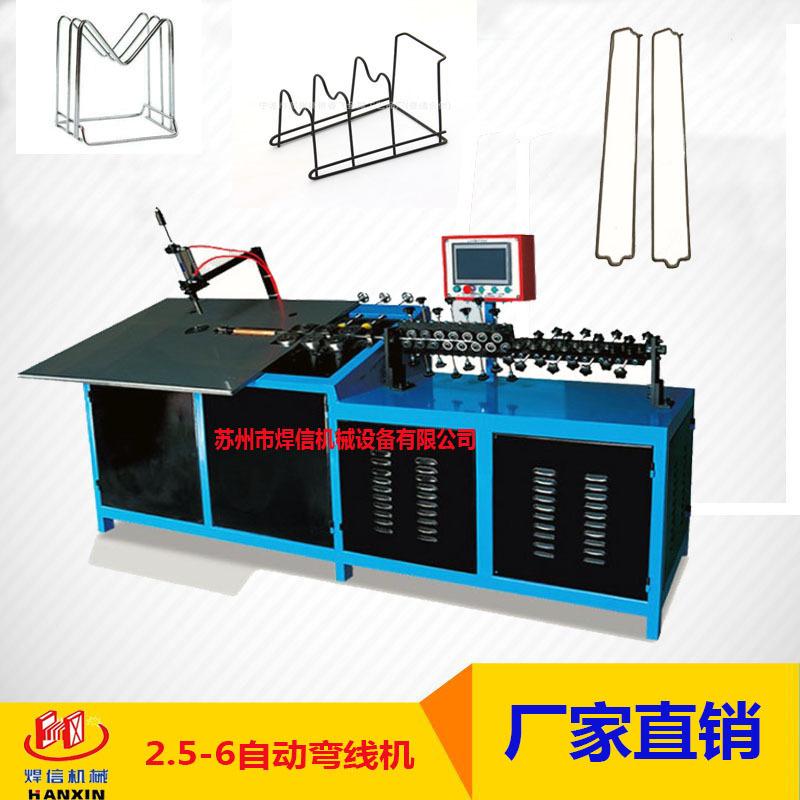

Suministro de máquina dobladora servo multifunción de 2-6 mm para soldar, dobladora CNC, dobladora automática 2D





Parámetros y descripción de la máquina dobladora de alambre automática 2D:



Máquina dobladora de alambre servo 2D totalmente automáticaLa aplicación de es actualmente principalmente en las siguientes cinco áreas:
1. Autopartes: armazones de asientos de coche, varillas de tracción de cerraduras de puertas, muelles serpentina, incluyendo serpientes simples y dobles, muelles de reposacabezas de coche, cinturones de seguridad de cocheCirclips, piezas de alambre para asientos de coche, piezas de motocicleta, piezas de bicicleta y cestas son más adecuados para la producción con máquinas de conformación de alambre;

2. Productos de ferretería diarios: estantes de exhibición para cocina, estantes de almacenamiento, batidores de huevo, cestas extraíbles para gabinetes, estantes para refrigerador y estantes de almacenamiento utilizados en el baño

Productos de seda, cestas de compra de supermercado, carritos, colgantes de exhibición, etc.

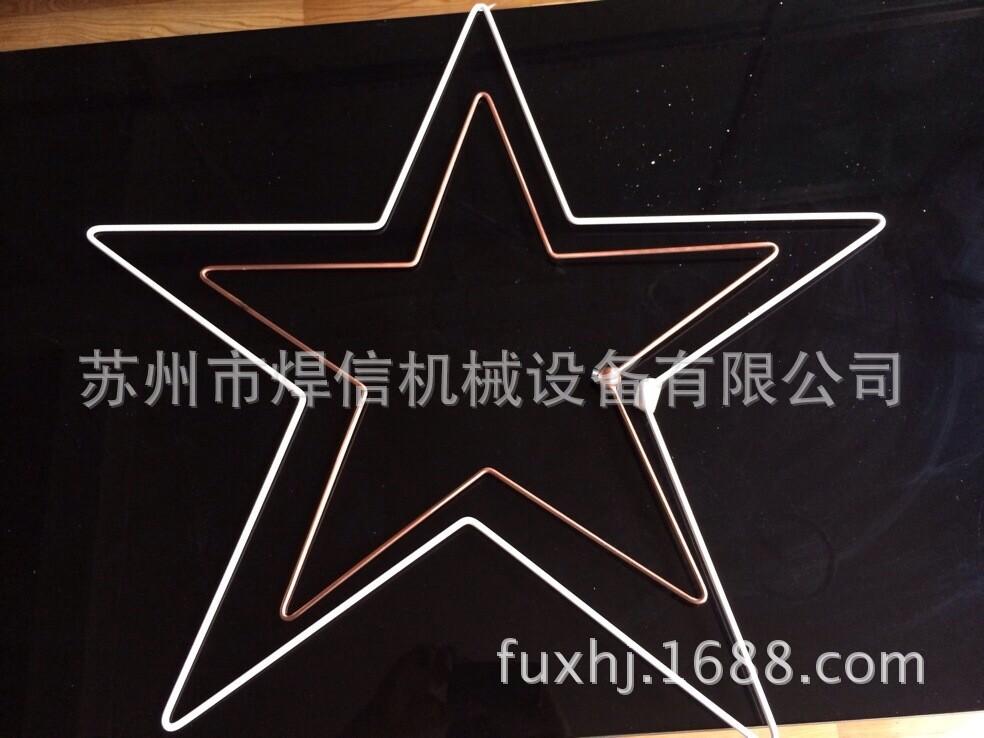

3. Productos artesanales de alambre de hierro, productos de moldeo de alambre para iluminación, accesorios para aparejos de pesca, incluyendo botelleros para vino tinto, fruteros para KTV, varias decoraciones navideñas, etc.

Tipo de aceroLos regalos hechos con alambre son piezas planas o tridimensionales hechas de alambres de acero o hierro de varias formas.



4. Procesamiento de varias jaulas: jaulas para mascotas, jaulas para pájaros, jaulas para perros, jaulas de cría, jaulas para ratones, etc.

5. Varios ganchos como ganchos para ropa, ganchos para zapatos, ganchos para cortinas, ganchos para estantes, ganchos para estantes de exhibición, etc.





Parámetros de la máquina dobladora de alambre 2D
modelo		Máquina dobladora de alambre 2.5-6	Máquina para doblar alambre 4-10
Voltaje eléctrico		Trifásico de cuatro cables + cable de tierra	Trifásico de cuatro cables + cable de tierra
Número de rueda de enderezado		24 grupos	24 grupos
Número de rodillos de alimentación de alambre		3 grupos	3 grupos
Potencia del servomotor		4,5 kW	7,5 kW
Cortador cortador de cilindro		alambre de hierro φ7	alambre de hierro φ11
Rango de presión de aceite		0.3-0.6mpa	0.3-1mpa
Modelo de aceite hidráulico		46#68#	46#68#
Cable aplicable		Alambre redondo, alambre plano, alambre cuadrado (aplicable a alambre de cualquier material)	Alambre redondo, alambre plano, alambre cuadrado (aplicable a alambre de cualquier material)
Rango de cable aplicable		alambre de hierro estándar de 2.5-6 mm	Alambre de hierro estándar de 4-10 mm
dimensión física		2800mm*850mm*1500mm	3700mm*850mm*1580mm
Rango de circunferencia		ilimitado	ilimitado
almacenar		80 conjuntos de datos, 300 acciones por conjunto	80 conjuntos de datos, 300 acciones por conjunto
Velocidad de alimentación del alambre		50 m/min	45 m/min
Velocidad de flexión		300 rpm Ángulo ±180°	300 rpm Ángulo ±180°
Dirección de acción		Molde interior - ¿mover hacia abajo/arriba? Molde exterior - ¿mover hacia abajo/arriba 360° en sentido horario y antihorario?	Molde interior - ¿mover hacia abajo/arriba? Molde exterior - ¿mover hacia abajo/arriba 360° en sentido horario y antihorario?

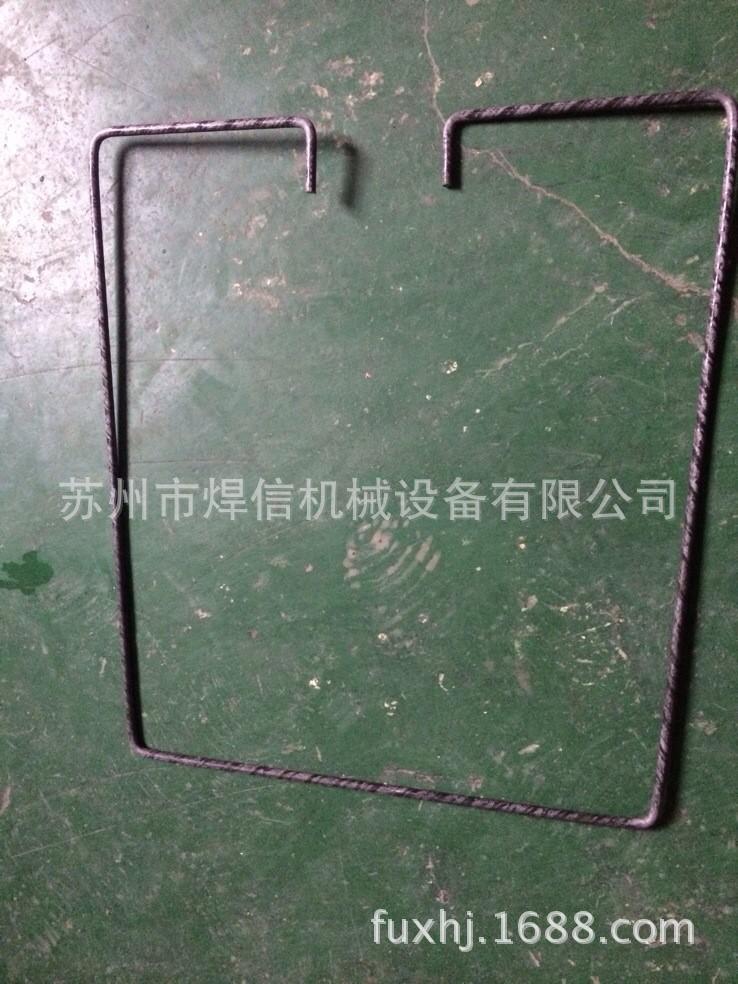

eficiencia		13-15 piezas/min (caja cuadrada de 200*200 como muestra)	8-10 piezas/min (caja cuadrada de 200*200 como muestra)
Precisión de doblado		±0,5 mm	±0,5 mm
Precisión de alimentación de alambre		±0,2 mm	±0,2 mm
Sistema hidráulico	válvula reguladora de presión	ninguno	tener
	válvula de alivio de presión	ninguno	tener
	La válvula electromagnética	2	4
	manómetro	1	1
	Placa base del circuito de aceite	1	1
	bomba de enfriamiento	ninguno	tener
sistema de servidor	Par de alimentación	50 Nm	80 Nm
	Alimentación por flexión	15 Nm	30 Nm
	Panel de control	pantalla táctil	pantalla táctil
	SOCIEDAD ANÓNIMA	Taiwán	Taiwán
Energía Mecánica	La acción mecánica de la máquina es controlada por la acción de doblado y la velocidad de doblado programadas por el microordenador, y se emiten varias instrucciones para formar productos de varios modelos y especificaciones.
	Control de movimiento, alimentación automática, retorno automático de material, enderezado, corte, doblado y formado
	Combina varias formas con hasta 300 ajustes de acción







Principio de funcionamiento de la máquina servo de doblado de alambre totalmente automática:



1.El equipo utiliza un controlador de subdivisión para controlar el motor paso a paso de alta precisión para alimentar el alambre, y la transmisión mecánica utiliza enlaces de engranajes de precisión para asegurar una alimentación constante del alambre.Precisión yVelocidad de alimentación de alambre;



2. El equipo de estación hidráulica del cilindro de cizalla tiene un radiador de refrigeración por aire forzado, lo que duplica la vida útil de los componentes del sistema hidráulico;



3. Sistema de controlUsando PLC yEsta conexión de pantalla es conveniente para la operación y garantiza la estabilidad del sistema de control.Toda la máquina está funcionando.



Principio estructural de la máquina servo de doblado de alambre totalmente automática:



1. La rueda de alimentación de alambre es accionada por un motor paso a paso de precisión. El controlador del motor paso a paso se reemplaza por un PLC y una pantalla de texto.La curva de subida y bajada lenta del motor paso a paso y la velocidad del motor paso a paso reducen el impacto de la transmisión mecánica y garantizan que la longitud real del cable de transmisión sea consistente con el cálculo teórico.CalcularLongitud constante;



2. Al diseñar el presupuesto, la duración de cada MM se ha dividido en 10 pulsos, lo que garantiza aún más el ajuste de precisión de la duración;



3. AjustableEl cizallado con cilindro hidráulico puede garantizar la limpieza del corte circular. El tiempo de cizallado y el tiempo de retracción se pueden modificar directamente en la pantalla de texto.diseñoTiene funciones manuales de alimentación lenta y de retirada lenta de material, lo cual es fácil de operar y reduce la pérdida de material.



Características de la máquina dobladora de alambre servo totalmente automática:



   Adecuado para diferentes diámetros de alambre, alambre de aluminio, alambre de hierro, alambre de cobre, alambre de acero inoxidable de material en tira enrollado en diferentes diámetros de círculo o arcos diferentes, error de longitudMenos de 1 mm. Usualmente utilizado en productos de alambre de hierro, mallas para ventilador, artesanías, pantallas para lámparas y otras industrias.



Composición de la máquina dobladora de alambre totalmente automática:



Línea de montaje de distribución, bloque de enderezamiento, línea de montaje de doblado, sistema hidráulico, parte de control eléctrico.



1. Sistema hidráulico (controla la elevación y el corte del tacto externo);



2. Conjunto de alimentación de alambre (para completar el transporte de material);



3. Bloque de enderezamiento (material de enderezamiento);



4. Ensamblaje de alambre doblado (moldeo del producto).



Los precios cotizados no incluyen flete e impuestos, y se requiere el 17% para facturas de IVA

Admite personalización, necesita pagar un depósito del 30%, el tiempo de entrega es de 15 días

¡Los productos personalizados no admiten devoluciones ni cambios!





..........................................................................................................................................................................................................................................................................................................................................................
