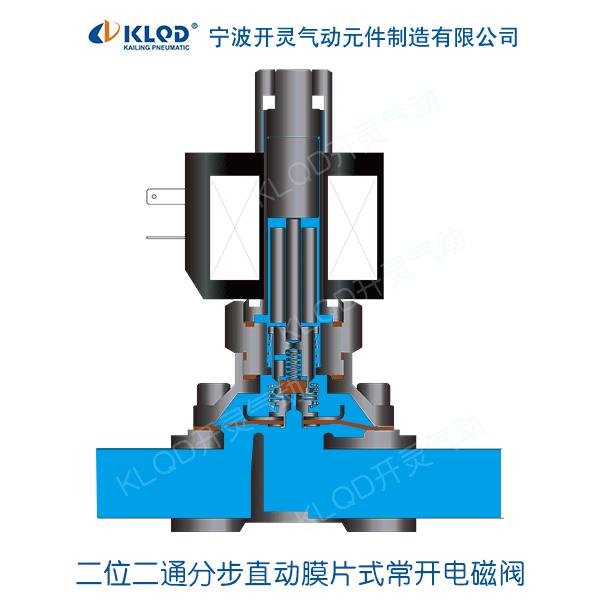

Válvula solenoide de acción directa de dos posiciones y dos vías de acero inoxidable serie 2WB (válvula solenoide de diafragma de acción directa paso a paso)
Características de la válvula solenoide:
1. La estructura de diafragma de acción directa se utiliza para el arranque sin presión, lo que amplía su campo de aplicación.
2. La estructura de diafragma plano es confiable para abrir y cerrar y aumenta la vida útil del producto.
3. El uso de bobinas selladas con plástico puede mejorar el uso seguro del producto en muchos entornos.
4. Reemplace la bobina para convertirla en una válvula solenoide a prueba de explosiones.

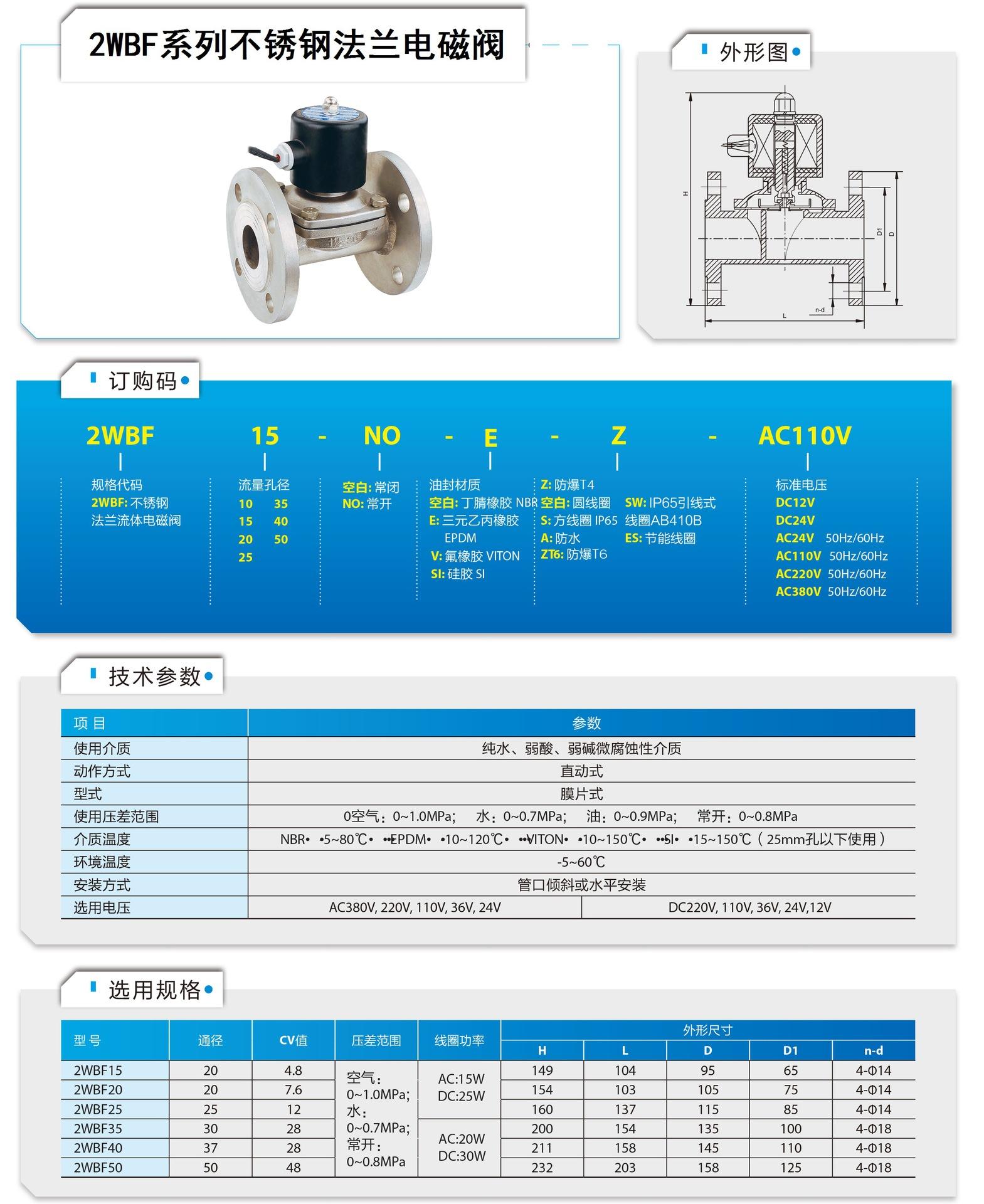

Código de pedido de la electroválvula
2WB - |
160 - |
15 - |
A - |
E - |
CA 110 V |
Código de especificación: Válvula solenoide de acción directa de dos posiciones y dos vías de acero inoxidable serie 2WB (válvula solenoide de diafragma de acción directa paso a paso) |
Apertura de flujo: 040：4mm 050:5mm 160：16 mm 200：20 mm 250:25 mm 350:35 mm 400:40 mm 500:50 mm |
Diámetro de la tubería: 06:1/8＂ 08:1/4＂ 10:3/8＂ 15:1/2" 20:3/4＂ 25:1 35：1-1/4＂ 40:1-1/2＂ 50:2＂ |
A: Bobina impermeable En blanco: Bobina redonda S: Bobina cuadrada (IP65) H: Tipo manual NO: Normal Z: A prueba de explosiones F: Conexión bridada ES: Bobina de ahorro de energía |
Material del sello de aceite: En blanco: Caucho de nitrilo NBR E: EPDM V: Caucho fluorado VITON SI: Silicona SI |
Voltaje estándar: 12 V CC 24 V CC CA 24 V CA 110 V 50 Hz/60 Hz CA 220 V 50 Hz/60 Hz CA 380 V 50 Hz/60 Hz |
Parámetros técnicos de la válvula solenoide
proyecto |
parámetro |
Utilizar los medios de comunicación |
Gas, líquido, aire, agua, aceite, gas combustible, gas, medios ligeramente corrosivos |
Acción |
Acción directa |
forma |
Tipo de diafragma de acción directa paso a paso (tipo de diafragma de tracción directa) |
Utilice la viscosidad del fluido |
Por debajo de 20 °CST |
usar presión |
Aire: 0~1,0 MPa; Agua: 0~0,7 MPa; Aceite: 0~0,9 MPa |
Máxima resistencia a la presión |
1,0 Mpa (normalmente abierto 0,8 Mpa) |
Temperatura de funcionamiento |
NBR：-5~80℃；EPDM：-5~120℃；VITON：-10~150℃； SI: -15~150℃ (para orificios menores a 25MM) |
Utilice el rango de voltaje |
±10% |
Material del cuerpo |
Acero inoxidable |
1. Atención especial: Antes de la instalación, la tubería debe limpiarse y purgarse para evitar que las impurezas obstruyan el puerto de la válvula y dañen la superficie de sellado. Si hay pequeñas impurezas y polvo, se debe instalar un filtro delante de la válvula (tamaño del filtro ≥80ojocm²）。
2. Durante la instalación, tenga en cuenta que la flecha en el cuerpo de la válvula debe coincidir con la dirección del flujo del fluido de la tubería y la bobina debe instalarse vertical u horizontalmente.
3. Antes de la instalación, verifique si la presión, la temperatura y el voltaje coinciden con los parámetros reales en la placa de identificación de la válvula solenoide.
4. Preste atención a la limpieza del fluido. Limpie las piezas internas del cuerpo de la válvula regularmente durante su uso. Revise la junta de sellado después del desmontaje y reemplácela a tiempo si está dañada.
5. Durante la instalación, sujete el cuerpo de la válvula con una llave y luego atornille la tubería. Nunca fuerce la bobina para evitar doblar y deformar el interior de la válvula solenoide y aflojar la conexión, lo que podría provocar fugas.
6. Después de instalar la válvula solenoide, se debe pasar fluido a través de ella para hacerla funcionar varias veces para garantizar que funcione normalmente antes de poder ponerla en uso normal.
7. Conecte la válvula solenoide como se muestra en la Figura 3.
8. Es necesario instalar un manómetro en las tuberías antes y después de la válvula solenoide para observar la presión de la tubería.
9. Cuando falla la válvula solenoide, para aislarla a tiempo y garantizar el funcionamiento normal del sistema, es mejor instalar un dispositivo de derivación, como se muestra en la Figura (I).;Cuando la válvula solenoide se instala en una rama, el diámetro de la válvula solenoide debe ser menor que el diámetro de la válvula en la tubería principal, como se muestra en la Figura (2) Dispositivo de rama.
10. La presión de entrada de la válvula solenoide debe ser mayor que la presión de salida, de lo contrario, la válvula solenoide estará normalmente abierta.
1. Se recomienda que el usuario asigne una persona dedicada a ser responsable de la operación y el mantenimiento.
2. Por año1-2El mantenimiento regular puede garantizar el funcionamiento confiable y la larga vida útil de la válvula solenoide.4Esta situación obstaculizará el funcionamiento normal de la válvula solenoide y acortará su vida útil.
3. Cambios en el medio durante el uso
4. Óxido dentro de la tubería
5. El aceite del compresor de aire se oxida, produciendo partículas de carbón, alquitrán y otros residuos que se mezclan en la tubería.
6. Hay impurezas como partículas de polvo y suciedad en la tubería.
7. Al instalar o poner en funcionamiento la válvula solenoide tras un periodo prolongado de inactividad, es necesario pasar el fluido a través de ella para intentar activarla varias veces. Solo podrá utilizarse oficialmente una vez que funcione con normalidad.
8. Al poner en funcionamiento una válvula de vapor tras un uso prolongado, es necesario drenar el condensado y accionarla varias veces con prudencia. Solo se podrá utilizar después de que funcione con normalidad.
9. Antes de realizar el mantenimiento, se debe cortar el suministro eléctrico y liberar la presión del medio.
10. El conjunto de la bobina no debe desmontarse
11. Después del desmontaje y la limpieza, todas las piezas deben restaurarse a su estado original y volver a ensamblarse en orden.
12. Después del desmontaje y la limpieza, todas las piezas deben restaurarse a su estado original y volver a ensamblarse en orden.
13. Nuestra empresa dispone de piezas dañadas en stock. Si las necesita, indíquelas según las instrucciones al realizar el pedido.
14. Si tiene alguna pregunta sobre la secuencia de desmontaje, piezas de desgaste y otros asuntos, consulte con el departamento técnico.
Falla |
Análisis de causa |
Acercarse |
Aprobarelectricidad Ninguna acción |
El contacto del cableado de la fuente es deficiente La fluctuación del voltaje de la fuente de alimentación no está dentro del rango permitido Rotura de bobina Cortocircuito de la bobina |
Apriete el cableado de la fuente de alimentación Ajuste el voltaje dentro del rango normal Reparación de soldadura Bobina de repuesto |
abierto válvula hora fluir cuerpo No capaz Aprobar |
La presión del fluido o la diferencia de presión de trabajo no es la adecuada La viscosidad del fluido no cumple La temperatura del fluido no cumple La suciedad y las impurezas se mezclan alrededor del núcleo de la válvula y el núcleo de hierro móvil. El filtro antes de la válvula o el orificio de la válvula piloto está bloqueado La frecuencia de funcionamiento es demasiado alta o la vida útil ha expirado. |
Ajuste la presión y la diferencia de presión de trabajo o reemplace el producto apropiado Reemplazar con el producto adecuado Reemplazar con el producto adecuado Para limpiar el interior, se debe instalar un filtro antes de la válvula. Limpiar a tiempo Cambiar el modelo del producto o reemplazarlo por un producto nuevo |
cerca válvula hora fluir cuerpo No capaz cortar Romper |
La viscosidad del fluido no cumple La temperatura del fluido no cumple Deformación del resorte o expiración de la vida útil El asiento de la válvula está defectuoso o tiene suciedad adherida. La junta está fuera de lugar, defectuosa o deformada El orificio de equilibrio o el orificio del acelerador están bloqueados La frecuencia de funcionamiento es demasiado alta o la vida útil ha expirado. |
Reemplazar con un producto adecuado Reemplazar con un producto adecuado Agregue una junta o reemplace el resorte Limpieza, pulido o renovación Actualizar, volver a ensamblar Limpiar a tiempo Cambiar el modelo del producto o reemplazarlo por un producto nuevo |
Fuga |
La conexión de la tubería está suelta y el sello exterior de la conexión de la tubería está dañado. |
Apriete los pernos o las roscas de reemplazo para renovar los sellos |
Adentro respiradero filtración estricto Pesado |
La temperatura del fluido no cumple Hay impurezas o defectos en el asiento de la válvula piloto y en el asiento de la válvula principal. Las juntas de sellado de la válvula piloto y de la válvula principal están fuera de lugar o deformadas Deformación del resorte o expiración de la vida útil La frecuencia de funcionamiento es demasiado alta o la vida útil ha expirado. |
Ajuste la temperatura del fluido o reemplácelo Limpieza o rectificado reparación o sustitución Reemplace la junta Agregue una junta o reemplace el resorte Cambiar el modelo del producto o reemplazarlo por un producto nuevo |
Aprobar electricidad hora ruido sonido Aprobar grande |
sujetadores sueltos La fluctuación de voltaje no está dentro del rango permitido La presión del fluido o la diferencia de presión de trabajo no es la adecuada Hay impurezas en la superficie de succión de la armadura. |
Apretar Ajustar al rango normal Ajuste la presión y la diferencia de presión de trabajo o reemplace el producto apropiado Reemplace el producto correspondiente Limpiar a tiempo |
Material |
Características de rendimiento |
Temperatura media (°do） |
Corto |
NBR （NBR） |
Presenta buena resistencia al aceite y excelente resistencia a la corrosión por aceites minerales, aceites y grasas animales y vegetales. Es apto para todo tipo de aceite, agua, aire, etc. |
-10~+90 |
-10~+120 |
Caucho EPDM （EPDM） |
Rendimiento hermético, buena resistencia a la intemperie, resistencia a altas temperaturas, adecuado para todo tipo de agua, vapor, aire, etc. |
-10~+120 |
-10~+150 |
caucho fluorado （VITON） |
Resistencia a altas temperaturas, resistencia extrema a la corrosión, adecuado para ácidos, álcalis, sales, petróleo, aromáticos, etc.;Pero la resistencia a los disolventes no es tan buena como la del politetrafluoroetileno. |
-10~+150 |
-10~+170 |
Caucho de silicona (SL) |
Cuenta con características especiales como resistencia a altas temperaturas, resistencia al ozono y resistencia al envejecimiento por intemperie. Es atóxico e insípido, y no tiene efecto multiplicador sobre diversas algas y bacterias. Es adecuado para la higiene alimentaria, automóviles, cables, etc. Equipos electrónicos y otras industrias |
-40~+150 |
-60~+200 |
PTFE (PTFE) |
Muy buena resistencia a la corrosión, altas temperaturas, todos los productos químicos, combustibles y disolventes. |
-25~+180 |
-45~+200 |
