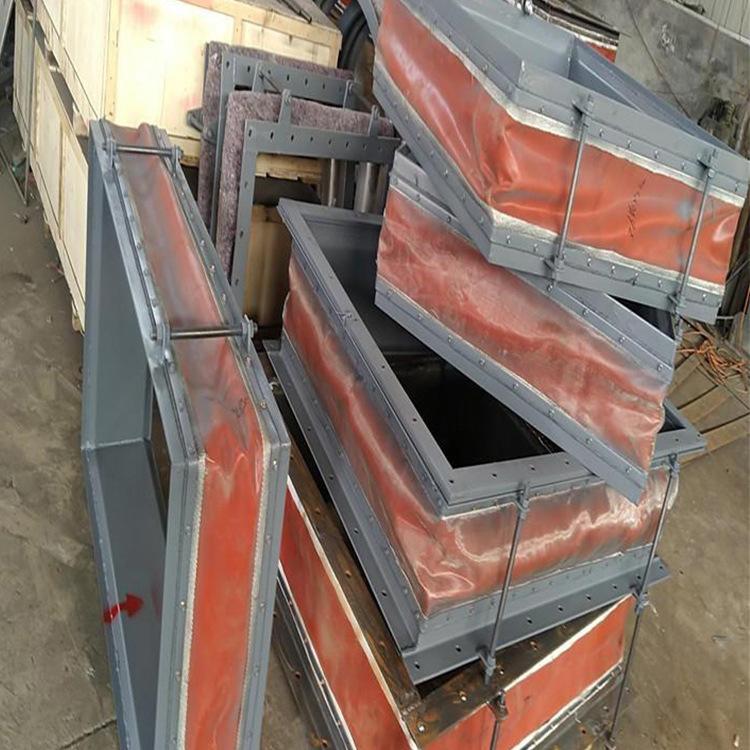

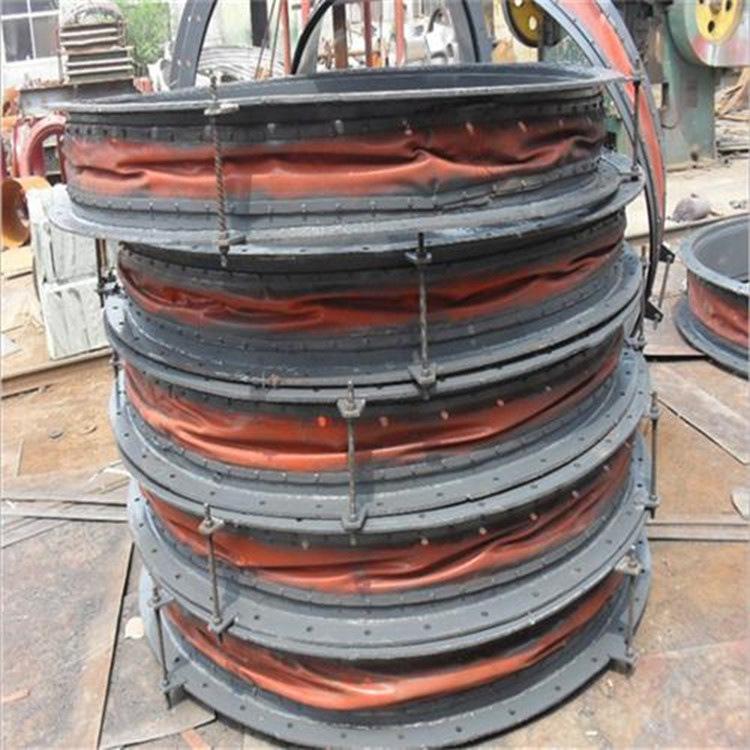

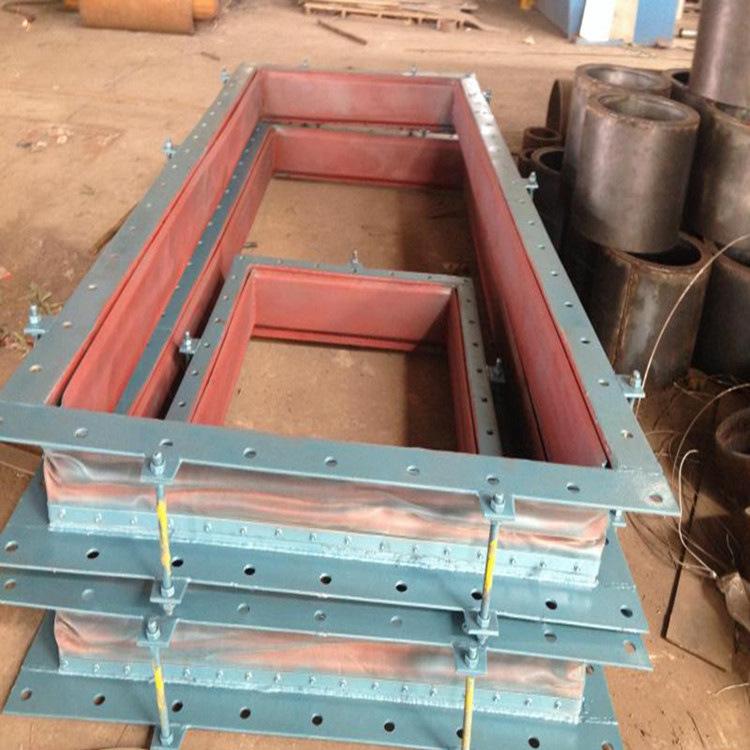

Juntas de Expansión No Metálicas para Plantas de Cemento, Compensadores No Metálicos Cuadrados, Camisas Redondas de Tela de Fibra para Plantas de Acero

Parámetros de rendimiento del compensador rectangular no metálico:

1. Medios aplicables: aire, gases de combustión y gases que contienen polvo;

2. Presión de funcionamiento (P): -20~30 kPa;

3. Temperatura de funcionamiento (t): consulte la temperatura de funcionamiento establecida anteriormente, ≤450 ℃;

4. Cantidad de compensación: Xo es la cantidad de compensación axial, el signo negativo indica deformación por compresión, Yo es la cantidad de compensación lateral, la cantidad de compensación específica es la que se especifica en la tabla anterior;

5. Material

a. El material de las piezas estructurales metálicas se recomienda generalmente para t ≤ 400 °C, y se utiliza Q235-A. Para 400 °C (t ≤ 450 °C), se selecciona el material 10 o Q345 (16Mn). Se recomienda utilizar otros materiales según diseños especiales.

b. Los materiales no metálicos para bandas anulares y capas de rejilla suelen estar compuestos de tela de fibra de vidrio, película de politetrafluoroetileno, tela de fibra de vidrio y caucho compuesto, algodón de fibra de silicato de aluminio y otros materiales, según las diferentes temperaturas de trabajo. No se permite el uso de productos con asbesto para fabricar compensadores no metálicos.

6、Método de conexión: Por defecto es soldadura interna, es decir, la tubería se inserta en la interfaz del compensador no metálico, con una profundidad de inserción de 20 mm. También se puede utilizar conexión por brida, en cuyo caso, la longitud del producto y la cantidad de compensación son las mismas que el tipo de tubería de soldadura interna.
