1. Descripción general de la máquina herramienta:
CA61(2)66Esta serie de tornos horizontales convencionales es adecuada para tornear superficies cilíndricas internas y externas, superficies cónicas y otras superficies giratorias, así como para tornear roscas en sistemas métricos, imperiales, modulares y de paso diametral, y permite realizar taladrados y embutidos en aceite. Son tornos horizontales muy versátiles y se utilizan ampliamente en el procesamiento por lotes de diversas piezas de ejes y discos.
La bancada de esta serie de tornos es más ancha que la de los tornos ordinarios y el ancho del riel guía400 mmTiene alta rigidez y la superficie del riel guía está templada con frecuencia media, lo que es duradero y resistente al desgaste.
La máquina herramienta es fácil de operar y su corredera cuenta con un mecanismo de movimiento rápido. Incorpora una sola manija para un manejo intuitivo y fácil de usar.
La rigidez estructural y la rigidez de transmisión de la máquina herramienta son superiores a las de los tornos generales, con un alto consumo de potencia y es adecuada para cortes fuertes.
Antes de salir de fábrica, la máquina herramienta se inspecciona estrictamente de acuerdo con los procedimientos de inspección y se somete a fuertes pruebas de corte para garantizar que la máquina herramienta tenga buena estabilidad de precisión y confiabilidad de procesamiento.
2. Apariencia del producto

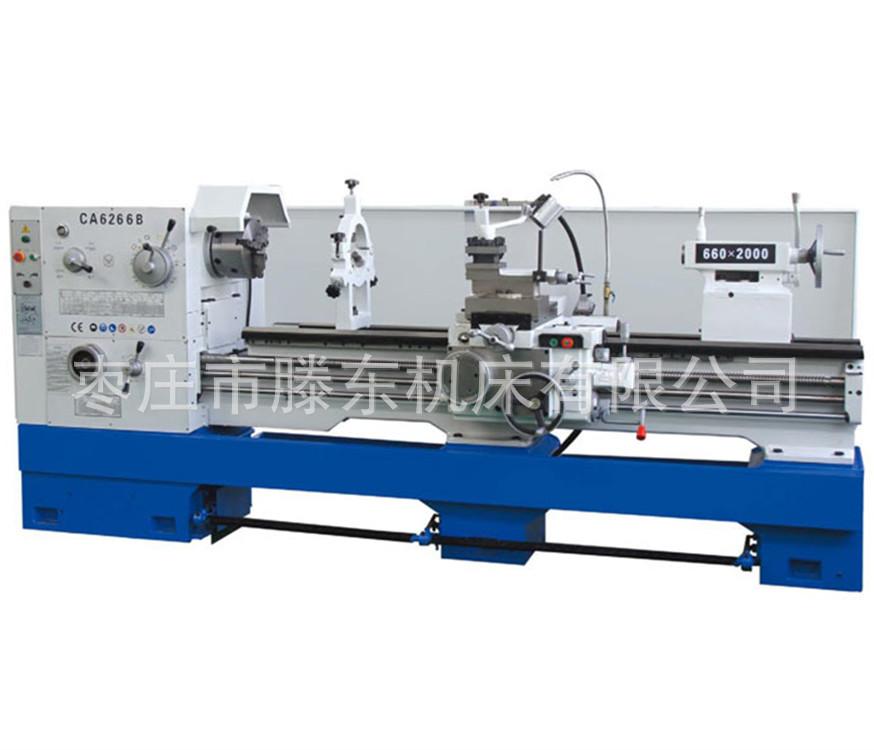

3. Ventajas de las máquinas herramienta
1.Cabezal y bancada de máquina herramienta.contrapunto.Las superficies de unión, como la placa de soporte, se raspan manualmente y toda la máquina se prueba estrictamente para garantizar de manera efectiva la precisión y la estabilidad de la máquina herramienta.
2.La máquina herramienta está hecha de hierro fundido de alta resistencia, con materiales de cobre y cromo añadidos, y el ancho de la guía de bancada es 400mm, la profundidad de temple de los rieles de la cama alcanza los 4mm, mejorando eficazmente la resistencia al desgaste y la estabilidad de la máquina herramienta.
3.El sistema de lubricación de la caja del cabezal de la máquina herramienta utiliza una bomba cicloidal para la lubricación forzada circulante. Adaptado al clima cálido del sur, garantiza la limpieza y la disipación del calor de la caja del cabezal, prolongando eficazmente la vida útil de los rodamientos y engranajes.
4.El husillo de la máquina herramienta adopta un cojinete Wafangdian y el orificio pasante del husillo es φ105mmLos engranajes de la máquina herramienta están rectificados con precisión, lo que mejora eficazmente la dureza del engranaje y reduce el ruido de la máquina herramienta.
5.La máquina herramienta adopta un tornillo de avance de marca nacional y la tuerca está hecha de aleación de bronce de alta calidad para garantizar la resistencia al desgaste y la retención de precisión.
6.La máquina herramienta adopta un portaherramientas de alta resistencia de cuatro estaciones con un tamaño de mango de herramienta de 25 x 25 mm.
4. Principales parámetros técnicos
modeloModelo Parámetros técnicosPresupuesto | CA6266C | |
Diámetro máximo de la pieza de trabajo en la bancadaMax.Swing sobre la cama | 610 mm | |
Diámetro máximo de la pieza de trabajo en el portaherramientasMáx. Oscilación sobre el carro | 370 mm | |
Diámetro máximo de la pieza de trabajo para la ranura del sillínMáx. Swing en el hueco | - | |
Longitud efectiva de la ranura del sillínLongitud efectiva del espacio | - | |
Longitud máxima de la pieza de trabajoLongitud máxima de la cama | 750 mm/1000 mm/1500 mm/2000 mm/2200 mm/3000 mm/4000 mm | |
ancho de la camaAncho de la cama | 400 mm | |
Limpieza de la barra de cuchillosSección de la herramienta de torneado | 25×25 mm | |
Huso Huso | Rango de velocidad del husilloVelocidades del husillo | 10-1400 rpm/16-1400 rpm (24 pasos) |
Agujero interior del husilloAgujero a través del husillo | 105 mm | |
Conicidad del orificio del husilloCono del husillo | MohsN.° 6(MT6)(φ90 1:20) [φ113 1:20] | |
Alimentar Alimentar | Cantidad de alimentoNúmero de feeds | 64amable(tipos)(para cada uno) |
Rosca métricaGama de roscas métricas (tipos) | (1-192 mm)44amable(44 tipos） | |
Hilo imperialGama de roscas en pulgadas (tipos) | (2-24tpp)21amable(21 tipos） | |
Hilo del móduloRango de subprocesos del módulo (tipos) | 0,25-48(Módulo39amable)（Módulo 39 tipos） | |
Diámetro del paso de roscaGama de roscas de paso (tipos) | 1-96DP(37amable)(37 tipos） | |
contrapunto Taistock | Carrera máxima del husillo del contrapuntoRecorrido máximo del husillo del contrapunto | 150 mm |
Diámetro del husillo del contrapuntoDiámetro del husillo del contrapunto | 75 mm | |
Cono del orificio del husillo del contrapuntoConicidad del orificio central del husillo del contrapunto | MohsN.° 5 (MT5) | |
Motor principalMotor principal | 7,5 kW (10 HP) | |
Tamaño del paquete Dimensiones del embalaje (L*An*Al) | Dimensiones generales para 750 mm | 2550*1140*1750 |
Dimensiones generales para 1000 mm | 2700*1140*1750 | |
Dimensiones generales para 1500 mm | 3200*1140*1750 | |
Dimensiones generales para 2000 mm | 3700*1140*1750 | |
Dimensiones generales para 2200 mm | 4030*1140*1750 | |
Dimensiones generales para 3000 mm | 4850*1140*1750 | |
Dimensiones generales para 4000 mm | 5800*1140*1750 | |
peso Peso (kg) | Longitud | peso brutopeso neto GW NO |
Peso para 7500 mm | 2300 2180 | |
Peso para 1000 mm | 2380 2250 | |
Peso para 1500 mm | 2577 2437 | |
Peso para 2000 mm | 2940 2787 | |
Peso para 2200 mm | 3120 2970 | |
Peso para 3000 mm | 3600 3450 | |
Peso para 4000 mm | 3950 3800 | |

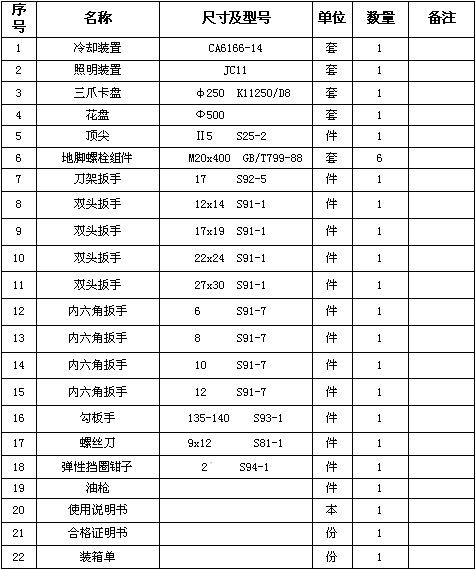

5. Lista de accesorios y herramientas
6. Las máquinas herramienta se refieren a las normas nacionales:
JB/T2322.2-2006Requisitos técnicos del torno horizontal
GB/T4020-1997Inspección de precisión de torno horizontal
