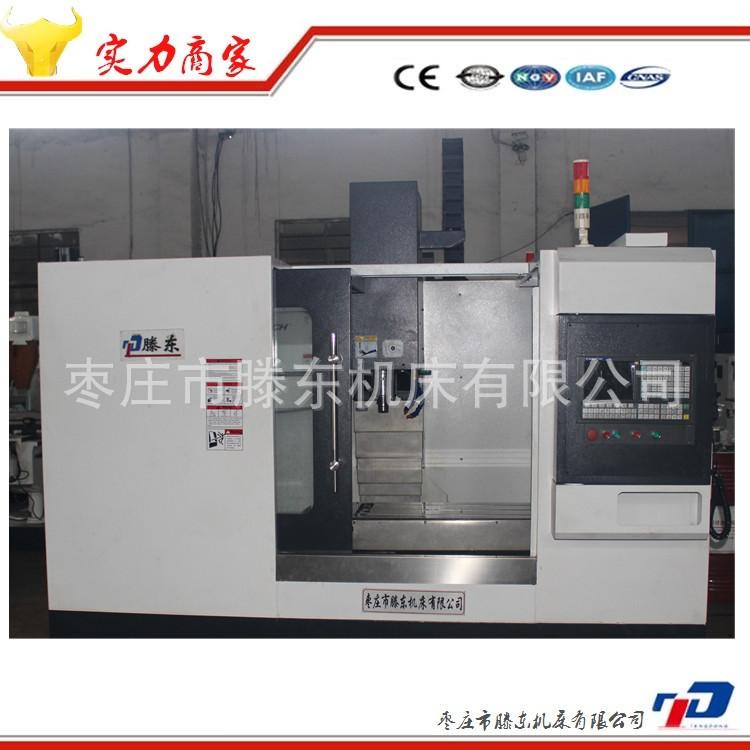

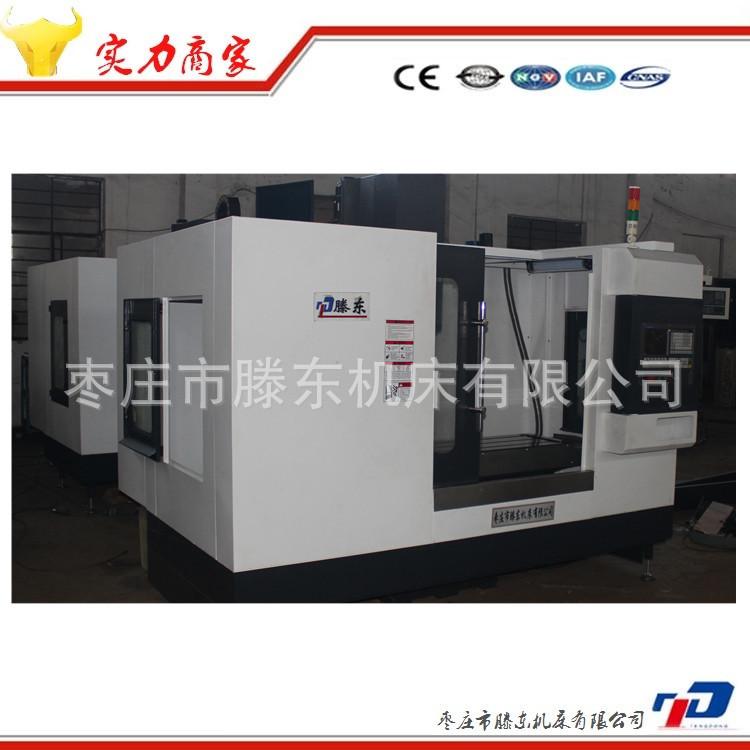

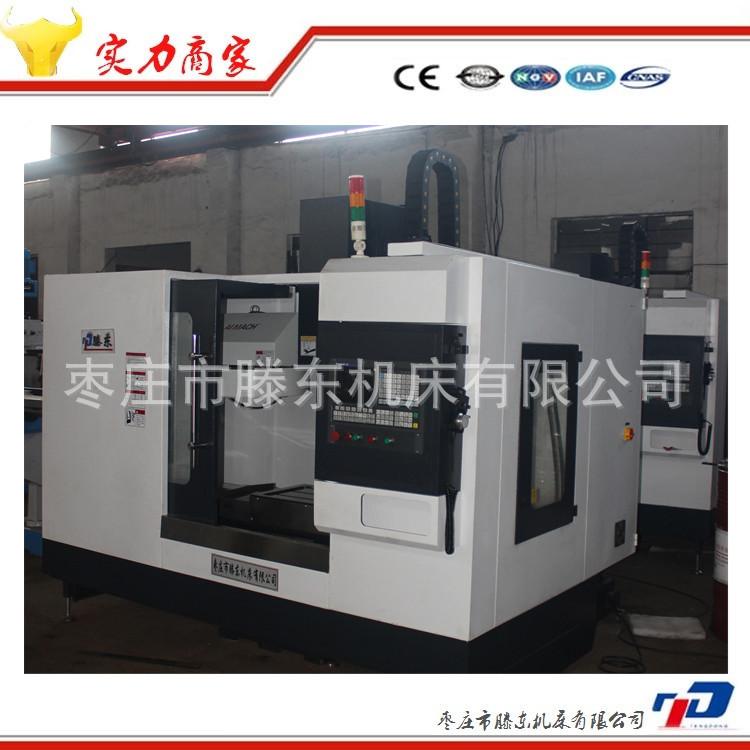

1. Introducción y aplicación del producto
El eje de avance del centro de mecanizado se controla mediante tres coordenadas: X, Y y Z. El husillo es accionado por un servomotor. La capacidad del almacén de herramientas es de 16 o 24 herramientas.Piezas complejas como discos, placas, carcasas, levas, moldes, etc. pueden sujetarse a la vez para completar diversas operaciones como taladrado, fresado, mandrinado, expansión, escariado, roscado, etc.
Procesando, adecuado paraLa producción de múltiples variedades y lotes pequeños y medianos de productos y el procesamiento de piezas complejas y de alta precisión pueden demostrar mejor su superioridad.
|
Parámetros técnicos |
Presupuesto
|
unidad |
XH640 |
|
tamaño del escritorio de trabajo |
Tamaño de la mesa
|
mm |
700X406 |
|
TTamaño de la ranura (cantidadincógnitaAnchoincógnitaPaso) |
Ranuras en T
|
mm |
5X14X63 |
|
Carga máxima del banco de trabajo |
Carga máxima de la mesa
|
kilogramo |
400 |
|
Tipo de riel |
Tipo de riel guía
|
|
Riel lineal/riel duro |
|
X/Y/ZRecorrido del eje |
Recorrido del eje X/Y/Z
|
mm |
650/400/510 |
|
Distancia desde la punta del husillo hasta la mesa de trabajo |
Nariz del husillo a la superficie de la mesa
|
mm |
150-660 |
|
Distancia desde el centro del husillo hasta la superficie de la columna |
Centro del husillo a la superficie de la columna
|
mm |
467 |
|
Cono del husillo |
Cono del husillo
|
|
BT40 |
|
Velocidad del husillo |
Velocidad del husillo
|
rpm |
100-8000 |
|
método de transferencia |
Modo de transmisión
|
|
correa de distribución |
|
Motor de husillo |
Motor de husillo
|
kilovatio |
5.5 |
|
X/Y/ZMotor de eje |
Motor X/Y/Z
|
Nuevo Méjico |
7.5/7.5/10 |
|
Refrigeración del husillo |
Unidad de refrigeración del husillo
|
|
Refrigeración por agua |
|
Z/Y/ZTornillo de bola del eje (diámetroincógnitaPaso |
Tornillo de bola X/Y/Z
|
mm |
4012/4012/4012 |
|
X/Y/ZVelocidad de avance rápida del eje |
Desplazamiento rápido del eje X/Y/Z
|
m/min |
24/24/20 |
|
X/Y/ZVelocidad de avance del eje |
Velocidad de avance de corte del eje X/Y/Z
|
m/min |
10 |
|

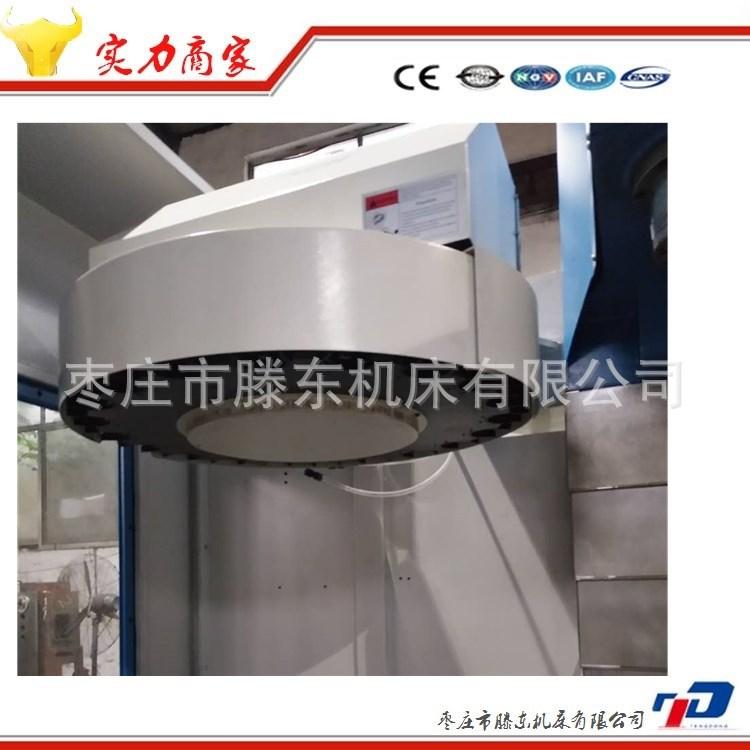

Formulario de almacén de herramientas |
Tipo de ATC
|
|
Sombrero, plato redondo |
|
Capacidad del almacén de herramientas&Tipo de mango |
Capacidad del cargador
|
|
BT40-16 |
|
Longitud máxima de la herramienta |
Longitud máxima de la herramienta
|
mm |
200 |
|
Peso máximo de la herramienta |
Peso máximo de la herramienta
|
kilogramo |
5 |
|
Tiempo de cambio de herramienta |
Tiempo de cambio de herramienta
|
segundo |
2.5 |
|
Especificaciones de requisitos de energía |
Energía eléctrica
|
KVA |
15 |
|
Presión de aire requerida |
Presión de aire requerida
|
kgf/c㎡ |
5--7 |
|
precisión de posicionamiento |
Precisión de posicionamiento
|
mm |
±0,007 |
|
Repetibilidad |
Repetibilidad
|
mm |
±0,003 |
|
Dimensiones generales de la máquina herramienta (longitudincógnitaAnchoincógnitaalto) |
Dimensiones generales (largo x ancho x alto) |
mm |
2300X1900X2400 |
|
Peso de la máquina (peso neto)/Peso bruto) |
Peso de la máquina（NO/GW）
|
T |
3.8/4.1 |
Configuración principal:
- Fundición en arena de resina.
- Husillo de bolas de tres ejes fabricado en Taiwán.
- Tuerca de bloqueo de precisión.
- El husillo está hecho en Taiwán.
- Cilindro de refuerzo fabricado en Taiwán.
- Nueva HaP4Rodamientos.
- Acoplamiento de alta calidad de Taiwán.
- incógnita、Y、Z(Abajo)Protección de riel en acero inoxidable.
- Bomba de lubricación electrónica totalmente automática.
- El sistema de refrigeración doméstico incluye bomba de agua y tanque de agua.
- Componentes Neumáticos.
- Contrapeso de la caja del husillo.
- Función opcional de extracción automática de virutas.
