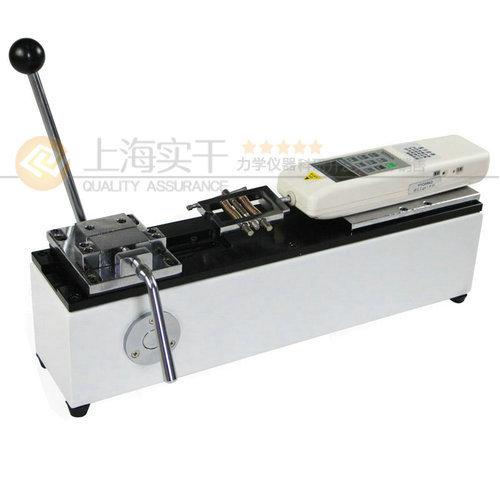

El probador de tensión de terminales manual SGWS producido por la fábrica Shigan de Shanghai se utiliza para detectar la fuerza de tracción de los terminales del mazo de cables.Máquina de prueba de tracción de terminalesPantalla digital y dial configurablesMedidor de fuerzaEsta máquina manual de ensayos de tracción para terminales se caracteriza por su diseño compacto, control preciso, alta precisión de medición, sujeción de la muestra y fácil manejo. Es ideal para que los fabricantes de arneses de cables garanticen la calidad de sus productos.

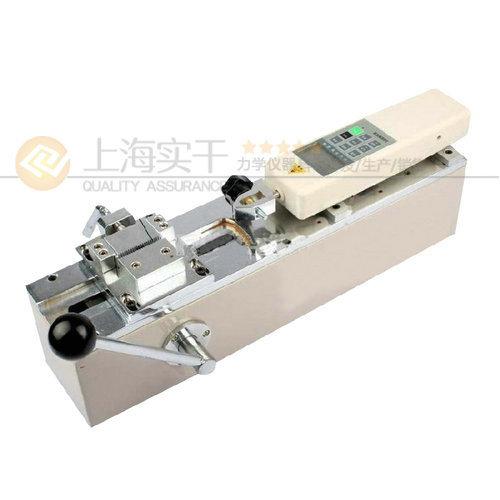

La máquina de prueba de tracción de terminal manual SGWS puede equiparse con un medidor de fuerza de empuje-tracción con pantalla digital SGHF.

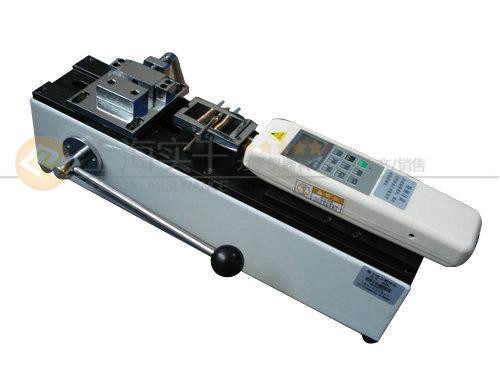

La máquina de prueba de tracción de terminal manual SGWS se puede equipar con un medidor de fuerza de empuje-tracción tipo puntero SGNK





Especificaciones y modelos de máquinas de prueba de tracción de terminales manuales







Características de la máquina de prueba de tracción de terminal manual:

Instalación horizontal.
Operación manual, operación simple y estable.
Esta máquina se puede instalar sobre una mesa (escritorio) para hacer que el marco sea estable.
Largo × ancho × alto: 450 mm × 260 mm × 160 mm.
Carrera efectiva: 50 mm.
Carga nominal: 500 N. (También disponible en 1000 N)
Peso neto: 10,6Kg.

Medidor de fuerza de empuje y tracción del instrumento:

La configuración estándar general es un dinamómetro digital de empuje-tracción SGHF-500. (También se puede equipar con un dinamómetro de empuje-tracción de tipo aguja SGNK-500, cuyo precio varía).

Medidor de fuerza de empuje y tracción digital
Modelo: SGHF-500.
Carga máxima: 500N (Kg, N e ib tres unidades se pueden convertir automáticamente).
Resolución: 0,01N.
Precisión: ±0,5%.
Interfaz de salida: conector RS 232 de nueve orificios.
Fuente de alimentación: Fuente de alimentación de carga: 220 V/AC; Tiempo de funcionamiento continuo de la batería: 6 a 8 horas.
Estabilidad: Deriva de temperatura: 0,2 uV/℃ (0～60℃); Deriva cero: ≤0,1 %/8 horas/FS.
Rango de calibración: calibración de escala completa.
Temperatura ambiente: 0～+60℃.
Humedad ambiente: ≤80%.
Sobrecarga admisible: 150%.
Fuente de alimentación: Paquete de batería de níquel-cianuro n.° 5/220 V CA que carga durante 4 a 6 horas.



Empuje del punterodinamómetro:

Modelo: SGNK-500.
Carga máxima: 500N (50Kg).
Recorrido de la varilla de empuje-tracción: 10 mm.
Temperatura de trabajo: 20℃±10℃.
Temperatura de transporte: -27℃～+70℃.
Humedad relativa: 15% ～ 80% HR.
Entorno de trabajo: Sin fuentes de terremotos ni medios corrosivos alrededor.





Método de instalación de la máquina de prueba de tracción de terminales manual:

1. Método de instalación de la base:
Este instrumento se puede instalar sobre una mesa para mayor estabilidad. Asegúrese de que la superficie de trabajo esté nivelada durante la instalación para obtener valores precisos. Consulte las instrucciones de instalación (largo × ancho: 430 mm × 80 mm, 4 orificios roscados M4).
2. Método de instalación del medidor de fuerza de empuje y tracción:
A. Utilice una llave M4 para aflojar los cuatro tornillos de cabeza hexagonal M4×16 en la placa de montaje del dinamómetro y retire la placa de montaje del dinamómetro;
B. Al instalar el dinamómetro digital de contrafase de la serie SGHF, utilice una llave hexagonal M4 para atornillar los 4 tornillos hexagonales M4×10 de la bolsa de accesorios a través de los orificios de 90×40 de la placa de montaje del dinamómetro, insertándolos en los 4 orificios roscados M4 del dinamómetro e instálelo en dicha placa. También puede utilizar un destornillador de estrella para atornillar los 4 tornillos de cabeza plana con ranura en cruz M3×10 de la bolsa de accesorios a través del dinamómetro e instálelo en dicha placa. Atornille los orificios de 145×30 de la placa de montaje en los 4 orificios roscados M3 del dinamómetro.
1) Al instalar el medidor de fuerza de empuje-tracción de tipo puntero de la serie SGNK, retire los cuatro tornillos M×10 de la cubierta posterior del medidor de fuerza de empuje-tracción con un destornillador de cruz, e inserte los cuatro tornillos de ranura cruzada M3×14 en la bolsa de accesorios a través de los orificios de montaje de 145×30 en la placa de montaje del medidor de fuerza, y atorníllelos en los cuatro orificios roscados M3 de la cubierta posterior del medidor de fuerza (los orificios roscados donde se quitaron los tornillos M3×10);
2) Después de instalar el dinamómetro de empuje y tracción, utilice una llave hexagonal M4 para reinstalar la placa de montaje del dinamómetro en el marco.



Proceso de operación de prueba general de la máquina de prueba de tracción de terminal manual:

1. Coloque la parte del cable en un extremo del terminal del arnés de cableado en la abrazadera de la abrazadera izquierda y gire la manija para sujetar firmemente la parte del cable (el terminal del arnés de cableado se ha presionado).
2. Coloque el otro extremo del terminal del arnés de cableado en la abrazadera de la abrazadera derecha y gire la manija para mantener un extremo del terminal del arnés de cableado atascado en el medio.
3. Utilice una llave hexagonal M4 para alinear la abrazadera izquierda con la abrazadera derecha.
4. Si utiliza el medidor de fuerza de empuje-tracción de la serie HF (medidor de fuerza de empuje-tracción digital), encienda el dispositivo y espere hasta que la pantalla LCD muestre cero.
5. Al instalar el dinamómetro push-pull de la serie NK (dinamómetro push-pull de tipo puntero), presione el botón del interruptor para devolver el puntero a cero.
6. Gire la manija del cuerpo de la máquina para que la abrazadera izquierda se mueva hacia la izquierda y la abrazadera derecha pueda sujetar el terminal.



La máquina de prueba de tracción de terminal manual se puede equipar con accesorios



Cuidado y mantenimiento diario de la máquina manual de ensayos de tracción de terminales:

1. No sobrecargue el instrumento. La carga nominal es de 500 N.
2. Preste atención al mantenimiento diario y mantenga todas las partes del instrumento limpias.
3. Si la máquina falla, comuníquese a tiempo con el fabricante o el punto de venta (no la desmonte ni la repare sin autorización).



Shanghai Shigan Industrial Co., Ltd. se encuentra en la Zona de Procesamiento de Importación y Exportación de Songjiang, Shanghái. La empresa es sólida y ha establecido un sistema de servicio líder en la venta de llaves de hardware e instrumentos de medición de fuerza, con el mantenimiento como base, y la medición de instrumentos, la integración de sistemas, el diseño y el desarrollo como extensión. Ofrece a los usuarios soluciones completas de medición y prueba, así como el soporte correspondiente.
