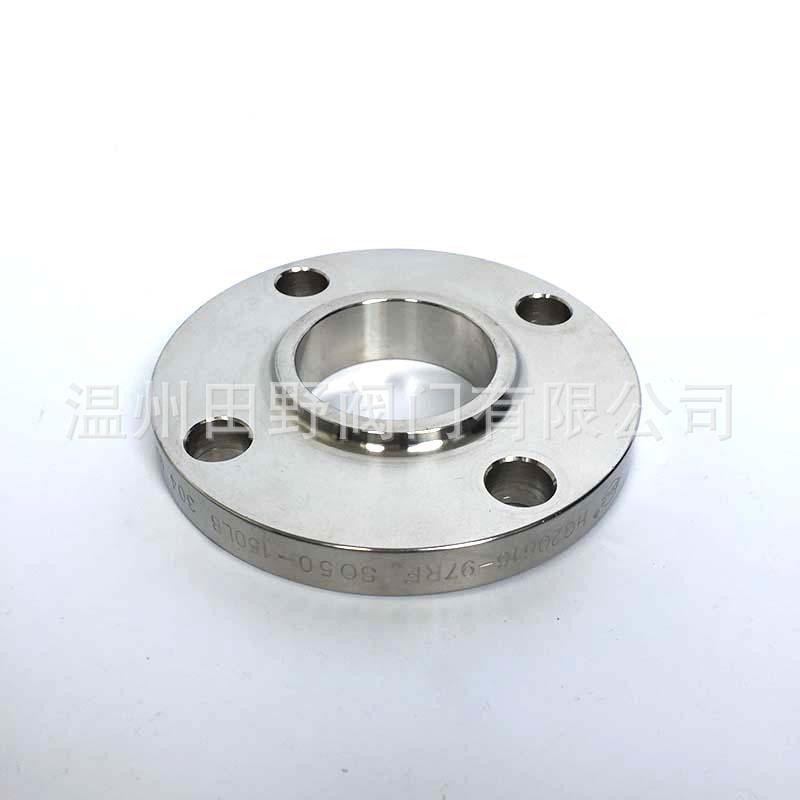

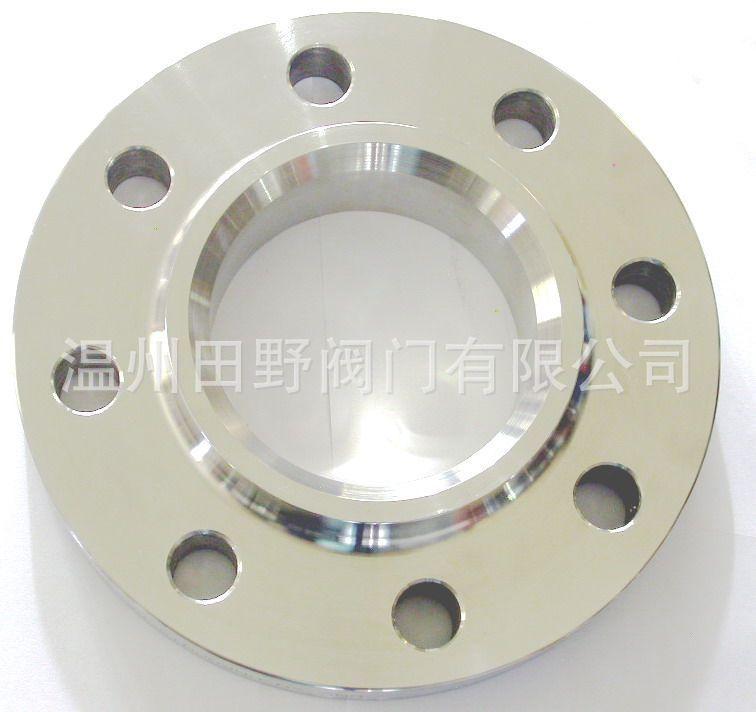

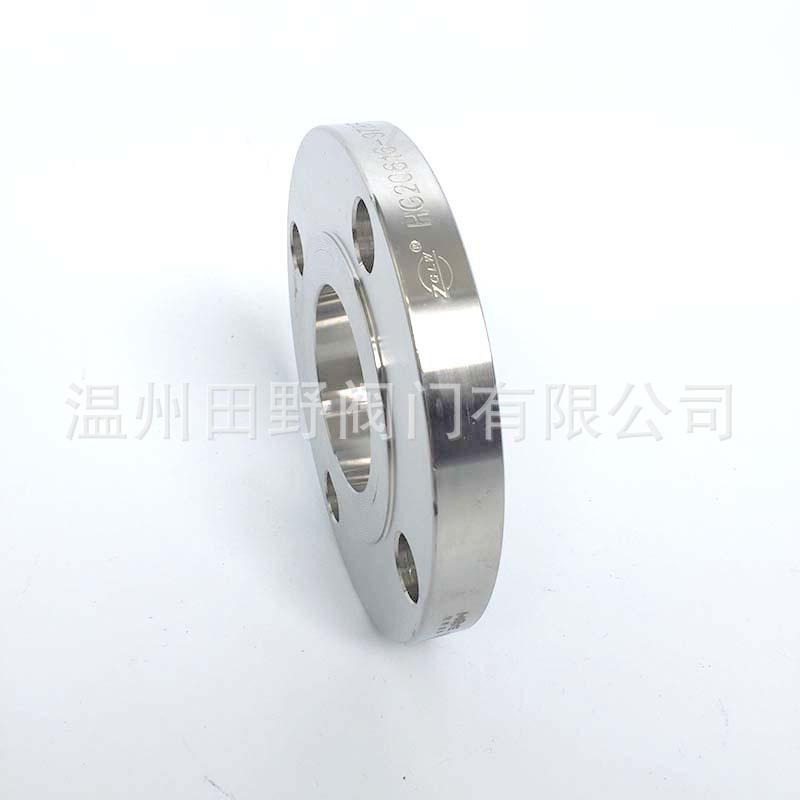

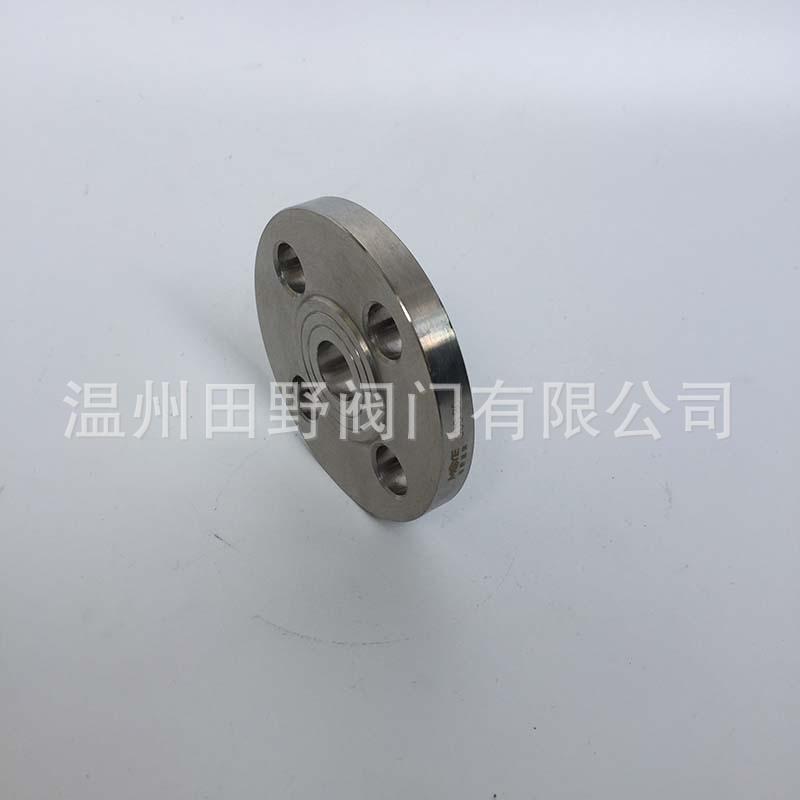

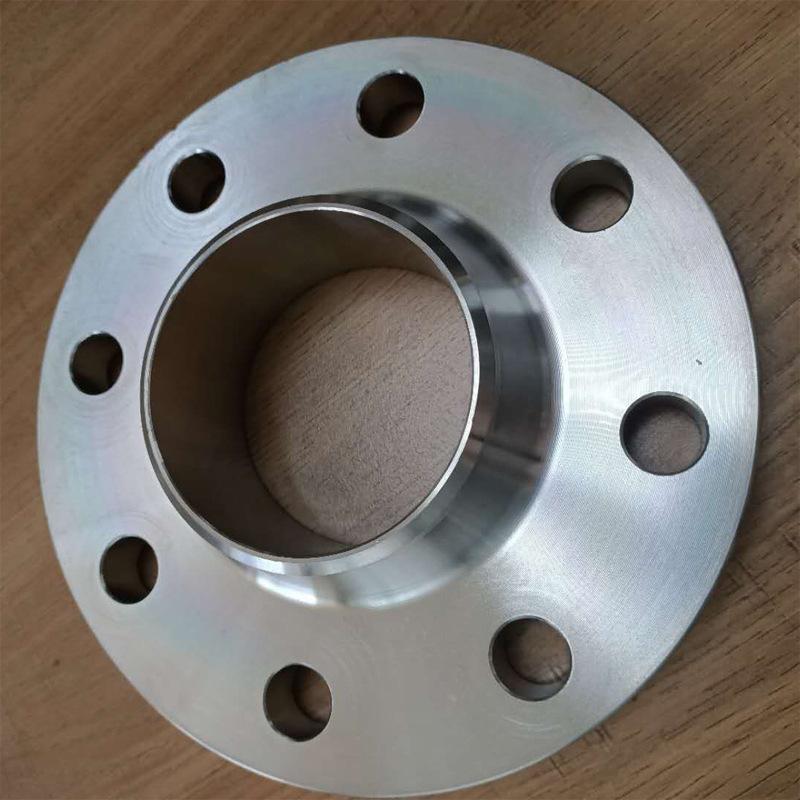

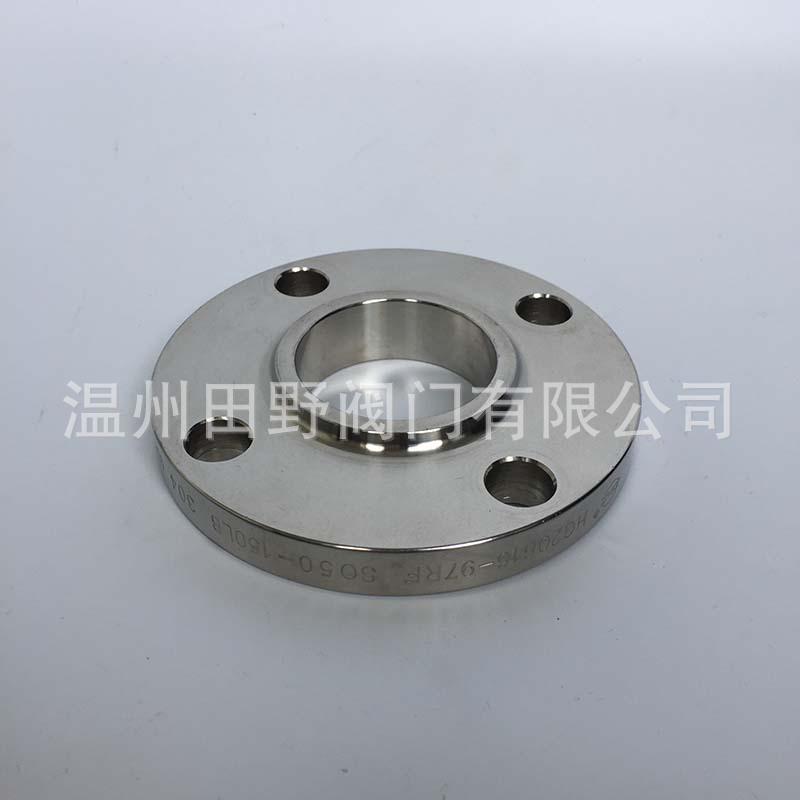

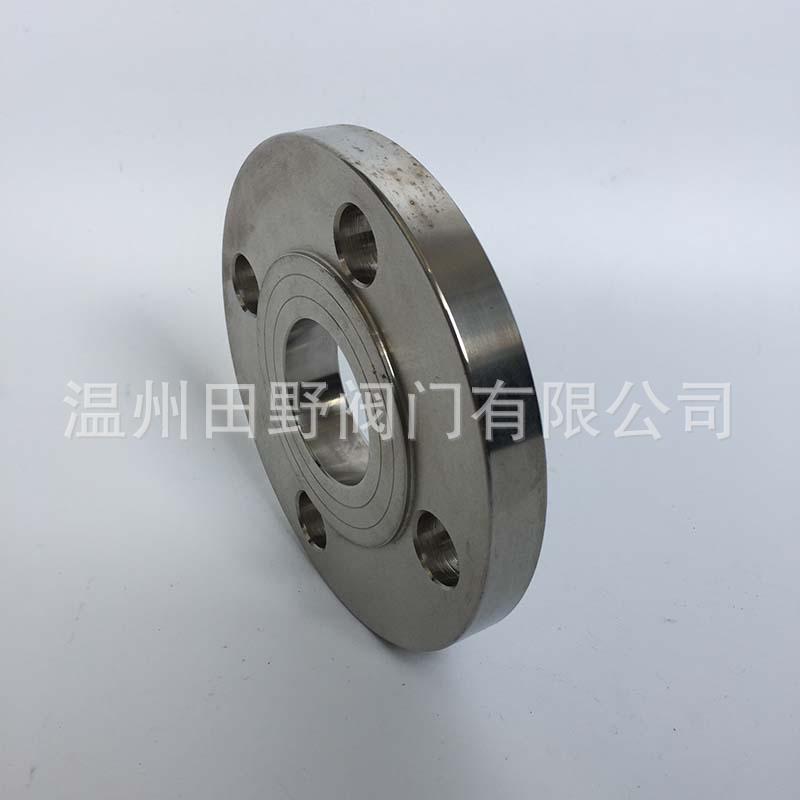

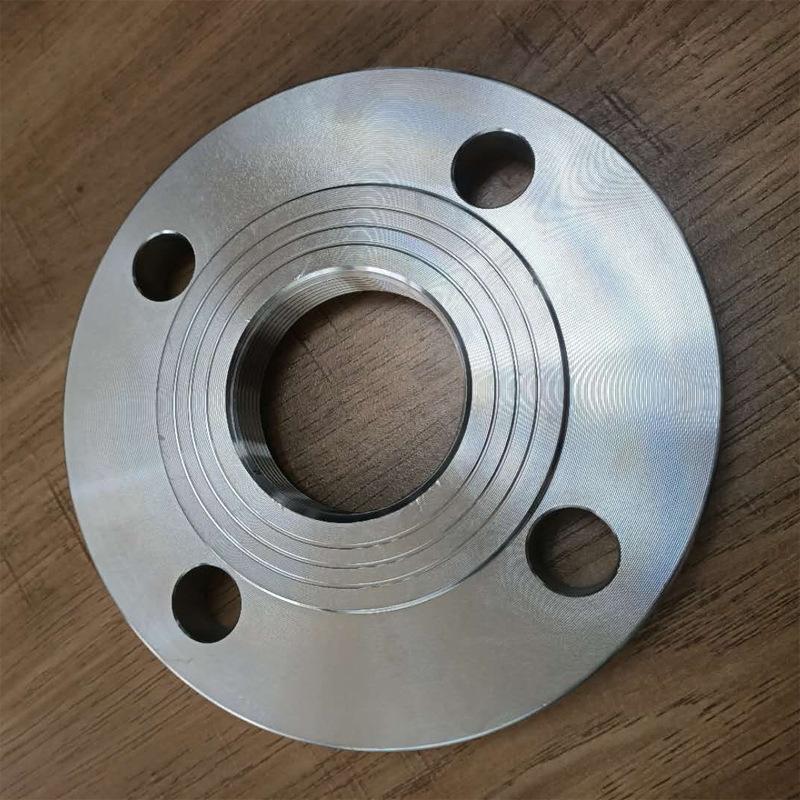

Brida de Cuello para Soldadura a Tope Plana de Acero Inoxidable Brida Forjada Brida Sanitaria
Variaciones
【nombre del producto】: Brida de acero inoxidable, brida de soldadura plana, brida de cuello alto, brida cóncava, brida de alta presión, etc.
【Material】: Acero inoxidable 201, acero inoxidable 304, acero inoxidable 316L
【Especificación】：DN20—DN300
【Tubería coincidente】：Φ25—Φ305
【Campos de aplicación】：Ampliamente utilizado en la industria de higiene alimentaria, como bebidas de cerveza, agua mineral, productos lácteos, productos industriales diarios, bioingeniería, fábricas farmacéuticas, plantas químicas y otras conexiones de tuberías de proceso.
【Origen】:Wenzhou
【Paquete】: Empaque en bolsa o caja de madera
【Artesanía】：Pieza en bruto de forja
Bridas planas para soldadura de tope de uso común y especificaciones y dimensiones de los pernos (extracto de HG5010-58)
Unidad: mm
|
Nominal diámetro |
tubo |
Brida(mm) |
tornillo |
Soldar |
|||||||||
|
Diámetro exterior |
espesor de pared |
Diámetro exterior |
Agujero para perno redondo diámetro |
Conectar convexo Parte exterior diámetro |
Conectar convexo Parte exterior alto |
espesor |
Agujero para perno diámetro |
peso |
cantidad |
Especificación |
Soldar Lado en ángulo recto |
Costura de soldadura Superficie de la brida distancia |
|
|
Dg |
dH |
S |
D |
D1 |
D2 |
F |
b |
d |
kilogramo |
norte |
Diámetro × longitud |
K |
H |
|
Página=1kilogramo/cm |
|||||||||||||
|
10 15 20 |
14 18 25 |
3 3 3 |
75 80 90 |
50 55 65 |
35 40 50 |
2 2 2 |
8 8 8 |
12 12 12 |
0,20 0,23 0.30 |
4 4 4 |
M10× 30 M10× 30 M10× 30 |
3 3 3 |
4 4 4 |
|
25 32 40 |
32 38 45 |
3.5 3.5 3.5 |
100 120 130 |
75 90 100 |
60 70 80 |
2 2 3 |
8 8 8 |
12 14 14 |
0.37 0,53 0,58 |
4 4 4 |
M10× 30 M12× 30 M12× 30 |
4 4 4 |
5 5 5 |
|
50 70 80 |
57 76 89 |
3.5 4 4 |
140 160 185 |
110 130 150 |
90 110 128 |
3 3 3 |
8 10 10 |
14 14 18 |
0.64 1.02 1.39 |
4 4 4 |
M12× 30 M12× 30 M16× 40 |
4 5 5 |
5 6 6 |
|
100 125 150 |
108 133 159 |
4 4 4.5 |
205 235 260 |
170 200 225 |
148 178 202 |
3 3 3 |
10 10 12 |
18 18 18 |
1.57 1.98 2.62 |
4 8 8 |
M16× 40 M16× 40 M16× 45 |
5 5 5 |
6 6 6 |
|
175 200 225 |
134 219 245 |
6 6 7 |
290 315 340 |
255 280 305 |
232 258 282 |
3 3 3 |
14 14 14 |
18 18 18 |
3.26 3.80 4.10 |
8 8 8 |
M16× 50 M16× 50 M16× 50 |
6 7 8 |
7 8 9 |
|
250 300 350 |
273 325 377 |
8 8 9 |
370 435 485 |
335 395 445 |
312 365 415 |
3 4 4 |
14 16 16 |
18 23 23 |
4.65 6.83 7.64 |
12 12 12 |
M16× 50 M20× 55 M20× 55 |
9 9 10 |
10 10 11 |
