Descripción del Producto

• Pantalla a color de 1,8 pulgadas, compatible con pantalla a color RGB de 16 bits y 65 K, colores de pantalla intensos
• Resolución de 128X160, pantalla nítida
• Al utilizar el bus serial SPI, solo se necesitan unas pocas E/S para iluminar la pantalla
• Con ranura para tarjeta SD para una cómoda expansión de funciones
• Proporciona bibliotecas de bajo nivel y ricos programas de muestra para plataformas Arduino, C51 y STM32
• Estándares de proceso de grado militar, operación estable a largo plazo.
• Proporcionar soporte tecnológico para el controlador subyacente

  Parámetros del producto

  nombre	parámetro
  Color de la pantalla	Color RGB de 16 bits y 65 000
  Código SKU	MAR1801
  tamaño	1,8 (pulgadas)
  tipo	TFT
  Chip controlador	ST7735S
  resolución	128*160 (píxeles)
  Interfaz del módulo	Interfaz SPI de 4 cables
  iluminar desde el fondo	2 LED blancos
  Área de visualización efectiva	28,03 x 35,04 (mm)
  Tamaño de la placa de circuito impreso del módulo	38,30 x 62,48 (mm)
  Temperatura de funcionamiento	-10℃~60℃
  temperatura de almacenamiento	-20℃~70℃
  Voltaje de funcionamiento	5 V/3,3 V
  Consumo de energía	Alrededor de 90 MW
  peso del producto	Aproximadamente 25(g)

  Definición de interfaz

  número de serie	Número PIN	ilustrar
  1	VCC	Fuente de alimentación positiva de la pantalla LCD (3,3 V ~ 5 V)
  2	Tierra	Tierra de alimentación de la pantalla LCD
  3	Tierra	Tierra de alimentación de la pantalla LCD
  4	CAROLINA DEL NORTE	Indefinido, reservado
  5	CAROLINA DEL NORTE	Indefinido, reservado
  6	CAROLINA DEL NORTE	Indefinido, reservado
  7	CLK	Señal de reloj del bus SPI de la pantalla LCD
  8	Adventista del Séptimo Día	Señal de datos de escritura del bus SPI de la pantalla LCD
  9	RS	Señal de selección de registro/datos en pantalla LCD, nivel bajo: registro, nivel alto: datos
  10	RST	Señal de reinicio de LCD, reinicio de nivel bajo
  11	CS	Señal de selección de chip LCD, habilitación de nivel bajo

  Documentación del producto

  • Manual de usuario del módulo SPI Arduino de 1,8 pulgadas
  • Diagrama de tamaño del módulo SPI Arduino de 1,8 pulgadas
  • Hoja de datos de la pantalla TFT de 1,8 pulgadas
  • Diagrama esquemático del módulo SPI Arduino de 1,8 pulgadas
  • Hoja de datos del controlador IC ST7735S

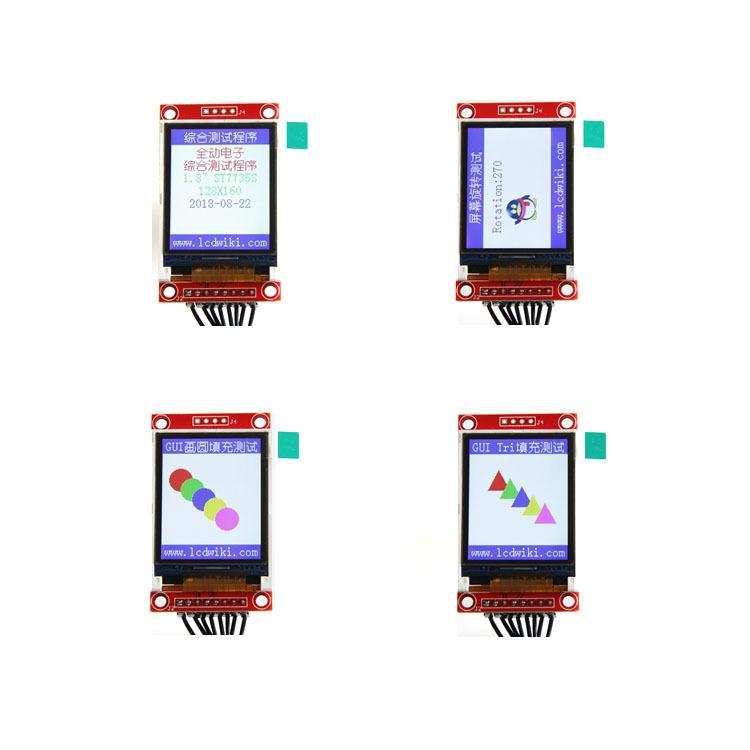

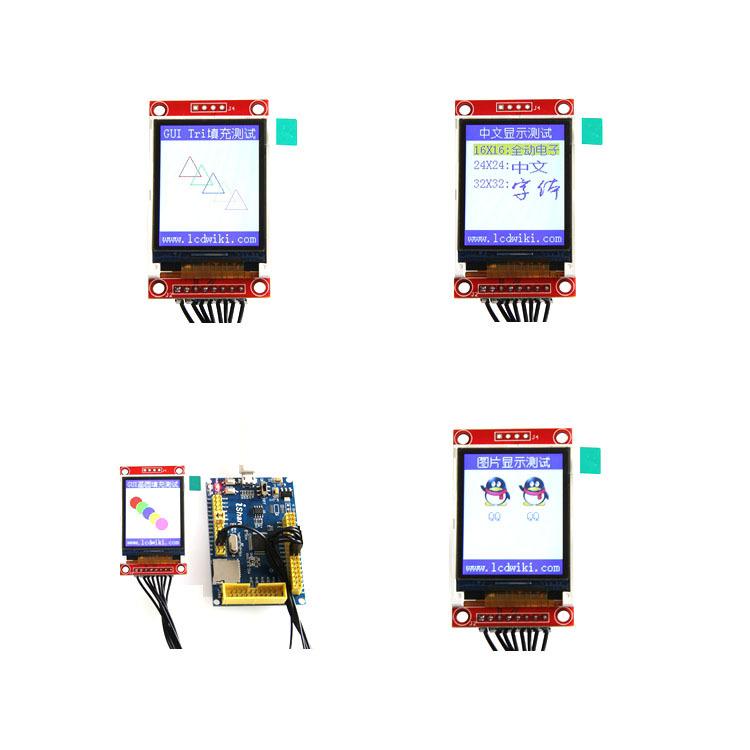

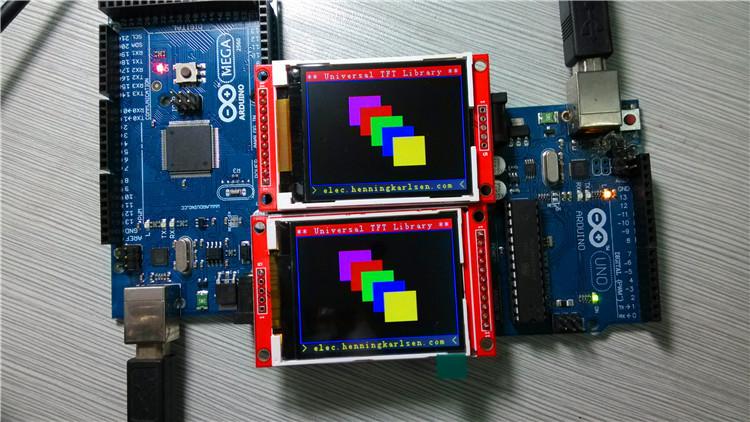

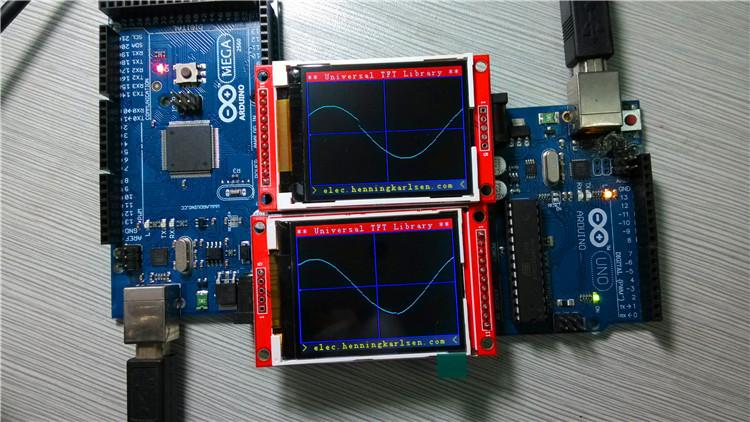

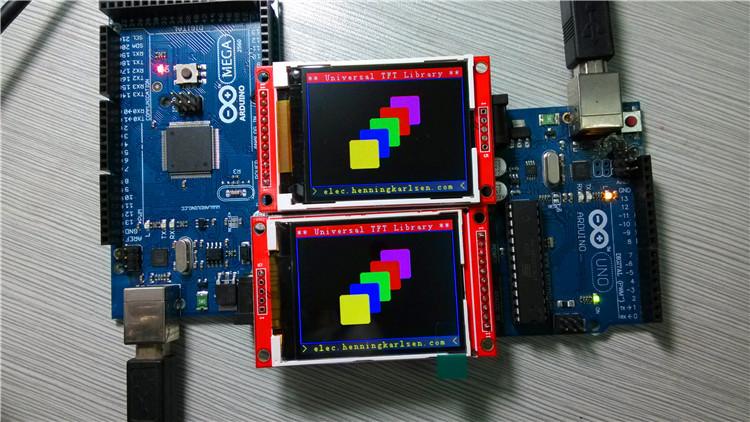

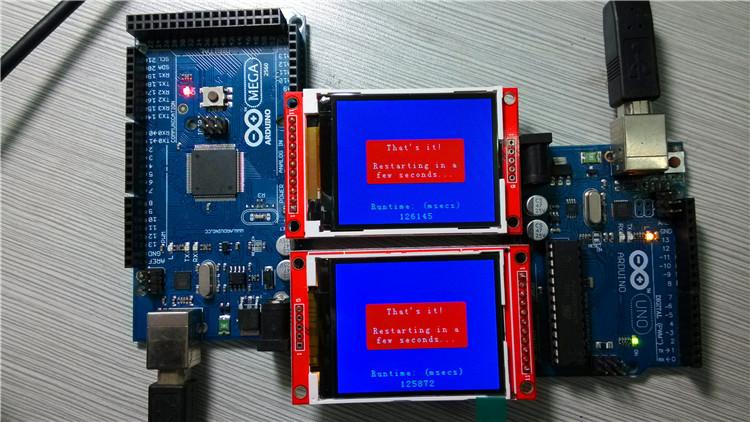

  Imagen del producto (versión Arduino)

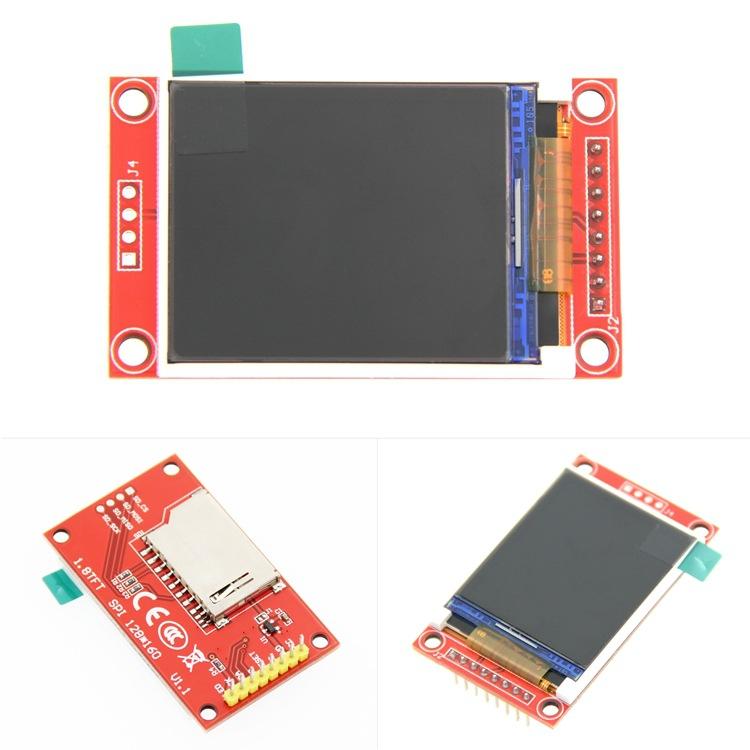

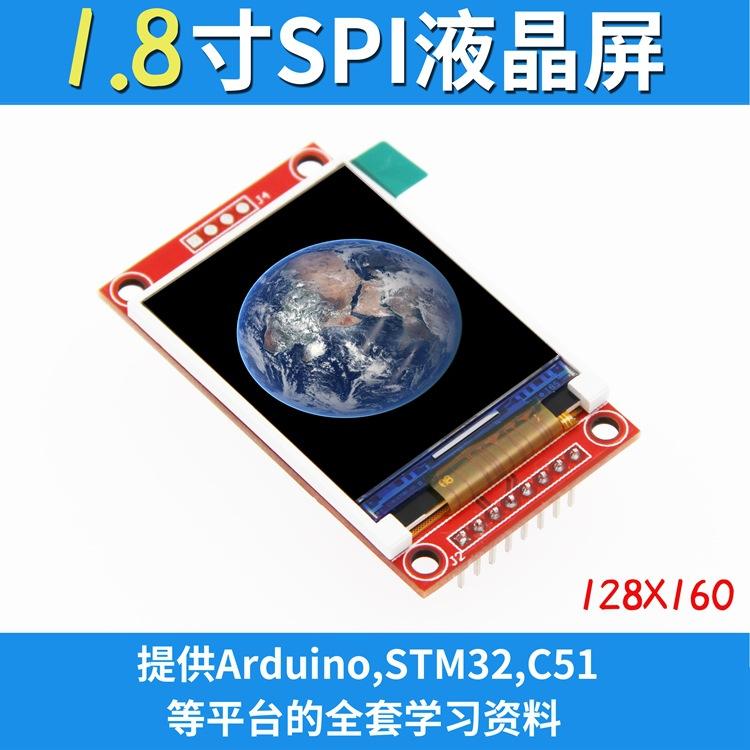

Imagen del producto (versión normal)
