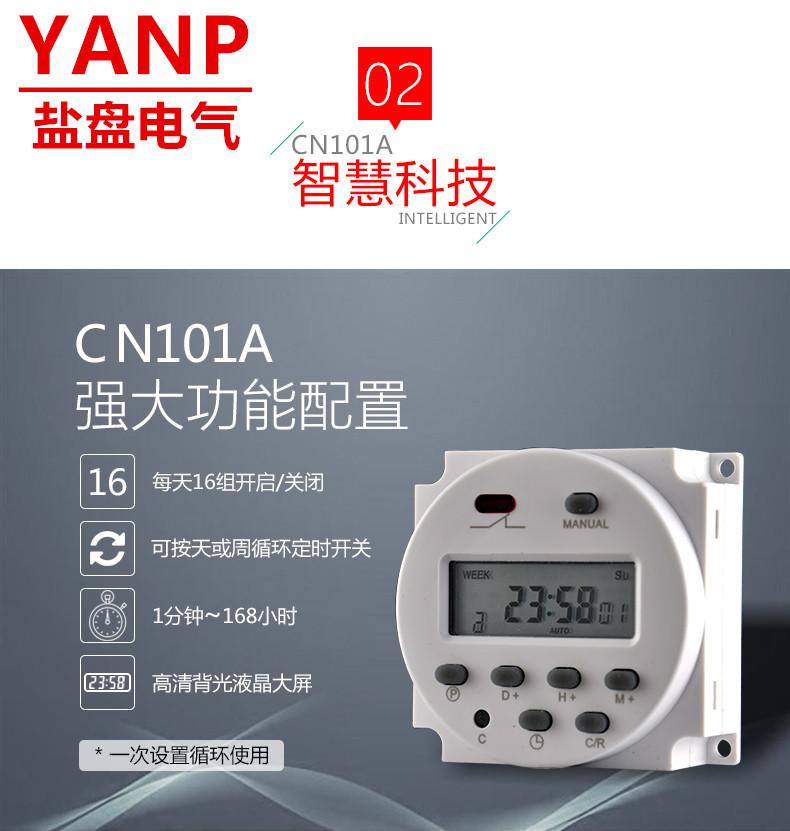

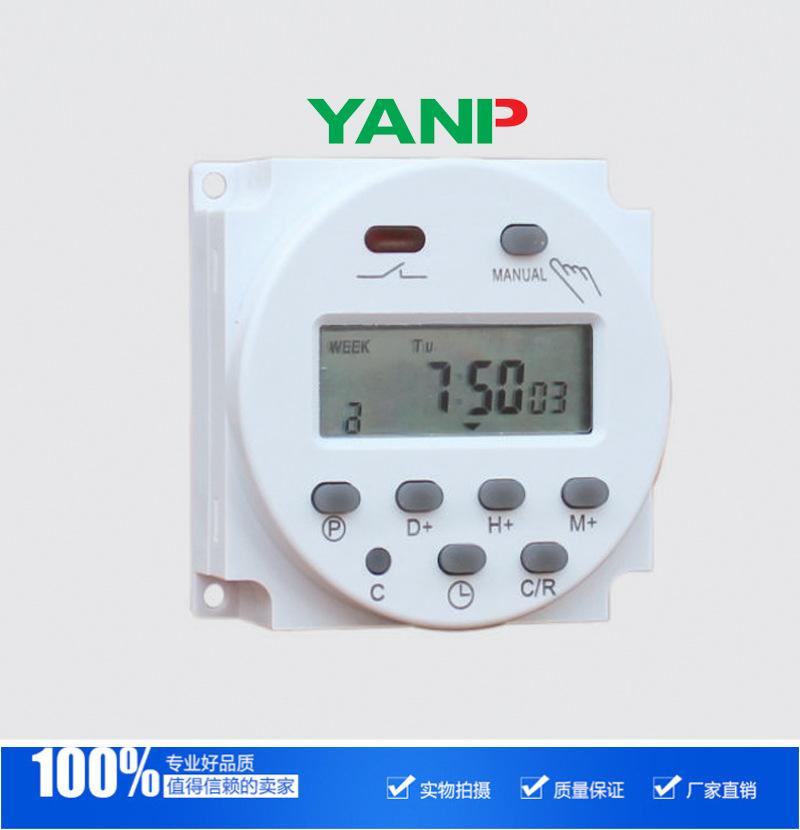

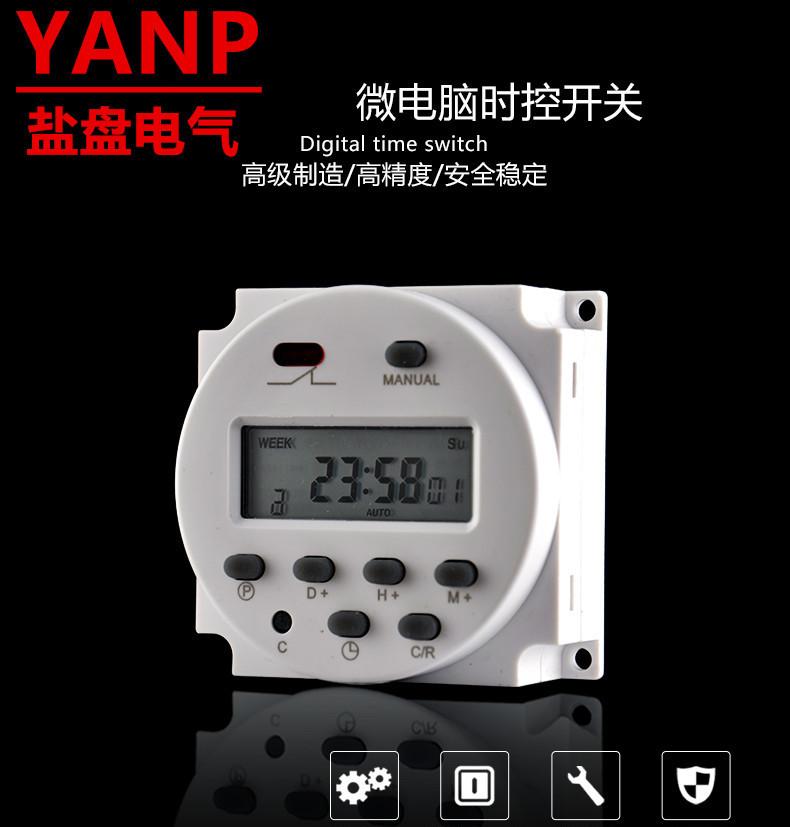

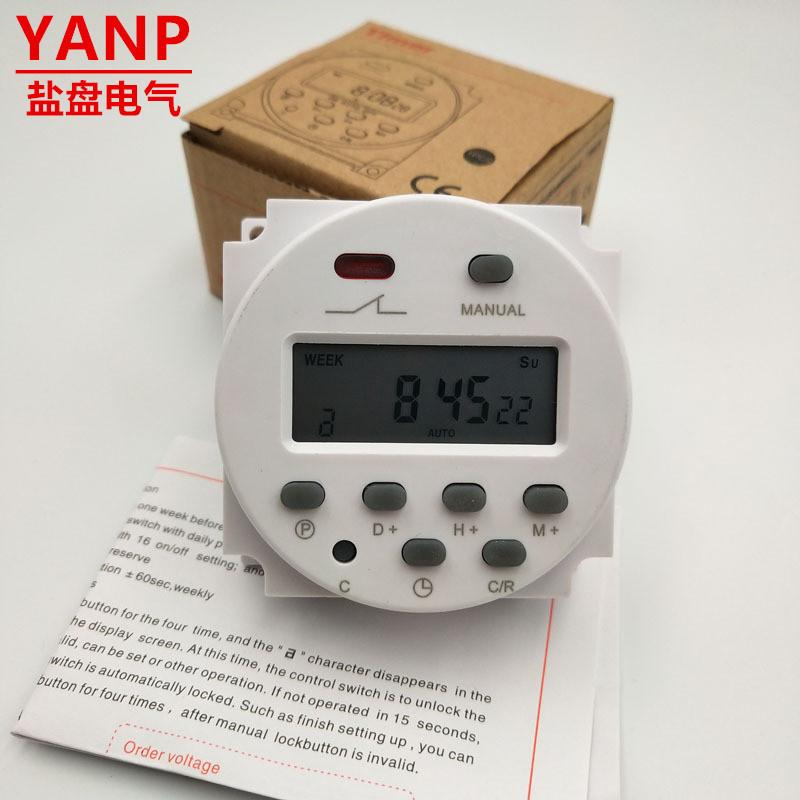

Temporizador pequeño CN101A, interruptor de control de tiempo, microordenador, circuito abierto, temporizador de publicidad con apagado automático.

Voltaje de funcionamiento: 220 V/50-60 HzVoltaje personalizado: 12 V, 24 V, 36 V, 48 V, 110, 380 V/50-60 Hz CCSalida de control: 16 A (directa), también se puede ampliar para controlAjuste de horarios: 17 veces encendido/apagado (diario/semanal)Tiempo de fraguado: 1 minuto a 168 horasError de tiempo de viaje: 1s/24hMemoria de falla de energía: 180 días (batería recargable incorporada de 1,2 V)Dimensiones: 60x60x32mmMétodo de instalación: tornillo, conexión de conector (con carcasa, es posible la instalación en panel de 72 x 72 mm)Aplicaciones del producto: cajas de luz publicitarias, equipos de transmisión y otros aparatos eléctricos, etc.

Garantía de calidad, garantía de un año, devolución en siete días, cambio en un mes

Se puede seleccionar según sea necesariovoltaje de 12V, 24V, 110V, 220V

Versión opcional de comercio exterior (versión en inglés)

1) Chip de microcomputadora, pantalla LCD, cronometraje preciso, operación simple, alta precisión, grado industrial, chip fuerte antiinterferencia. 2) Pantalla LCD de pantalla grande con ajustes y avisos de operación. 3) Batería recargable incorporada, no es necesario restablecer el programa cuando se apaga la energía, guarda los ajustes de apagado por más de 60 días (la batería recargable se utiliza para la memoria de apagado del programa, no para el control de la fuente de alimentación de la máquina.). 4) Estructura de lámina de cobre optimizada, vida útil más larga, función de modo, estado de conmutación en cualquier momento. 5) Pequeño, multifuncional, ligero y más fácil de colocar.

Instrucciones de uso:Por ejemplo, si necesita "encender a las 6 am y apagar a las 7 am; encender a las 11 am y apagar a las 12 pm; encender a las 6 pm y apagar a las 12 pm." Este tipo de configuración puede establecer hasta 17 programas de encendido y apagado en total. El control mínimo es de 1 minuto y el control máximo es de 168 horas. Se puede ciclar por día o por semana.

Parámetros técnicos:Dispositivo de visualización: LCD

Consumo de energía: <1W

Peso neto del producto: 80 g

Temperatura de trabajo: -20℃~+55℃

Voltaje de trabajo: 220-240 V CA 50-60 Hz

Voltaje personalizado: 12 V, 24 V, 36 V, 48 V, 110 V, 380 V

Rango de tiempo: 1 minuto a 168 horas;

Error de tiempo: 1S/24H 25℃;

Tiempo de viaje: 16 veces de ida y vuelta (diariamente/semanalmente)

Batería interna: 1,2 V/40 mA (batería recargable)

Dimensiones: 60*60*32 mm

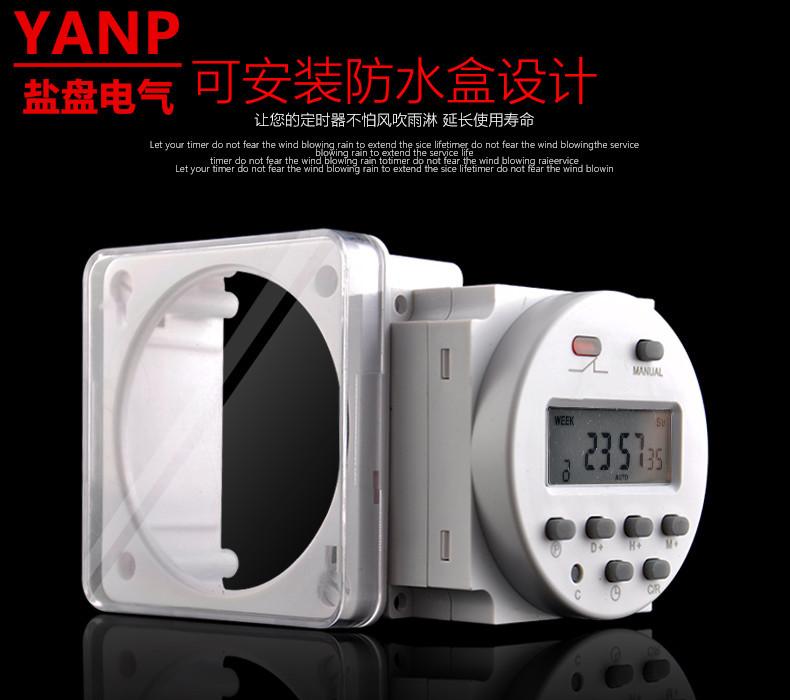

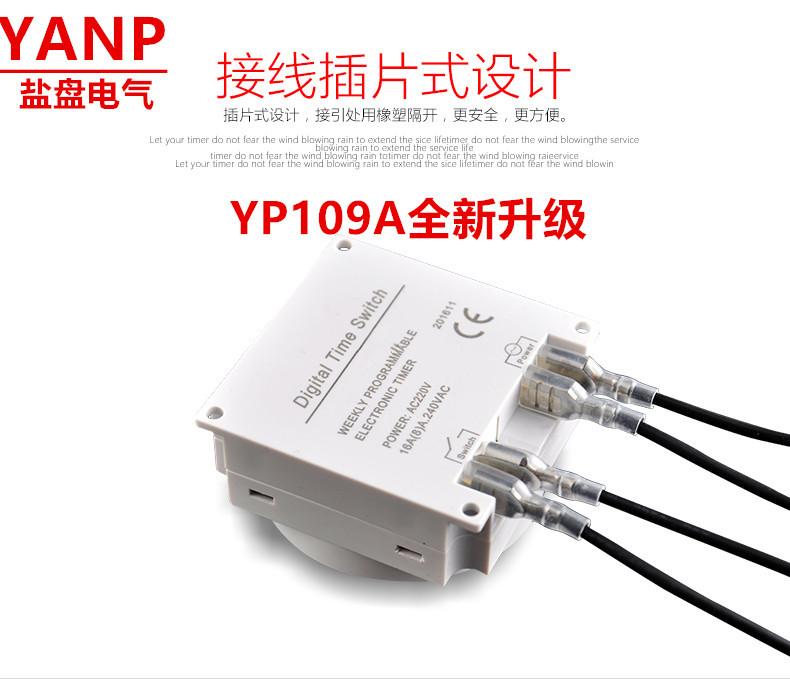

Método de instalación: tornillo,

La conexión del conector cumple con el estándar: GB/T14536.1

usar:1. Utilizado para la carga programada de teléfonos móviles, baterías de automóviles y coches de batería, e interruptores de control de tiempo. 2. Utilizado en electrodomésticos como calentadores eléctricos de agua, calentadores eléctricos, ollas arroceras eléctricas, humidificadores, calentadores eléctricos de aceite y purificadores de aire para realizar el encendido automático de los electrodomésticos. Por ejemplo, el temporizador puede hacer que el calentador eléctrico de agua prepare agua caliente para usted cuando se levante, y un día feliz comienza a partir de ahí. 3. En áreas donde se implementan tarifas eléctricas de hora pico y valle, el temporizador trabajará para usted para utilizar las tarifas eléctricas de valle. 4. Utilizado para el encendido programado de farolas, cajas de luz publicitarias, cajas de distribución completas (muy adecuado), luces de escaparate y control de iluminación de paredes exteriores de edificios. Mientras añade brillo a usted, le ahorra dinero razonablemente. 5. Utilizado para riego programado, drenaje programado y cría en acuarios en jardines. 6. Utilizado para interruptores programados para videos de vigilancia, transmisión de emisiones programadas escolares y otros usos. El producto se puede configurar para 17 grupos por día, es decir: 17 veces encendido y 17 veces apagado. El cableado del método de control directo requiere que los aparatos eléctricos controlados sean alimentados monofásicamente (220V), y la capacidad nominal de consumo de energía (carga resistiva 16A, carga inductiva 8A)

Descripción del diagrama de cableado:1.El "interruptor" es un interruptor que no está conectado a la "fuente de alimentación" por la "corriente", y solo se utiliza para controlar un cable vivo. 2. El temporizador no tiene función de transformación de voltaje, y no puede ingresar AC220V y salir DC12V. El temporizador solo tiene entrada (voltaje de alimentación) y no tiene terminal de salida. No es un temporizador ordinario de dos entradas y dos salidas. El nuevo método de cableado puede controlar líneas sin corriente como líneas telefónicas. 3. Puede controlar voltajes diferentes a la "fuente de alimentación", como fuente de alimentación AC220V, pero controla el encendido y apagado de una de las líneas de la línea de alimentación externa DC12V. 4. Cuando no está funcionando, el interruptor está en estado apagado y la corriente no puede pasar. Los amigos a quienes les convenga usar qué voltaje para alimentar la máquina pueden anotar el voltaje (generalmente la electricidad utilizada en casa es AC220V).

Instrucciones:1. Calibración de la hora de Beijing: Presione la tecla "Reloj" y presione las teclas "Minuto", "Hora" y "Semana" respectivamente para ajustar la hora de Beijing.

2. Ajustes de tiempo

A. Presione el botón "Temporizador" y en la esquina inferior izquierda de la pantalla aparecerá "1 ON" (indicando la primera hora de inicio). Luego, presione los botones "Minutos", "??" y "Semanas" respectivamente para ingresar la hora de inicio deseada.

B. Presione el botón "Temporizador" de nuevo; en la esquina inferior izquierda de la pantalla aparecerá "1 APAGADO" (indicando la primera hora de apagado). Luego, presione los botones "Minutos", "Horas" y "Semanas" respectivamente para ingresar la hora de apagado deseada.

C. Continúe presionando el botón "Temporizador" y la esquina inferior izquierda de la pantalla mostrará (2 ENCENDIDOS, 2 APAGADOS... 17 ENCENDIDOS, 17 APAGADOS) en secuencia. Consulte los pasos A y B para configurar las horas de encendido/apagado posteriores. Si solo necesita configurar la hora de encendido/apagado una vez, debe presionar el botón "Cancelar/Restaurar" para cancelar la configuración posterior.

D. Presione el botón “Set”, luego presione el botón “Week” para configurar diferentes ciclos: el mismo todos los días, diferente todos los días, el mismo de lunes a viernes, de lunes a sábado o el mismo de sábado a domingo.

Consulta de fallas:

1. Si el interruptor no se enciende al configurarlo para encenderlo, o no se apaga al configurarlo para apagarlo, verifique si la "semana" es correcta; de lo contrario, reajústelo.

2. Si confirma que las horas de encendido y apagado están ajustadas correctamente, pero el interruptor se enciende cuando no debería estarlo, o se apaga cuando no debería estarlo, compruebe si se han eliminado los grupos de horas adicionales del interruptor. De no ser así, consulte el método descrito en "Configuración de la hora" para eliminarlos (nota: la hora del interruptor que aparece "--:--" significa que se ha eliminado; no asuma que "00:00" significa que se ha eliminado).

3. Si ambos puntos anteriores son correctos y el interruptor aún no funciona correctamente, verifique si está en la posición automática.

Precauciones:

1. Para evitar descargas eléctricas y calentamiento bajo corrientes fuertes, el producto se utiliza para garantizar un contacto firme entre los aparatos eléctricos y las fuentes de energía.

2. El interruptor solo se puede conectar a la fuente de alimentación con el voltaje especificado y no debe conectarse a otras fuentes de alimentación. Los daños causados por un cableado incorrecto no constituyen un problema de calidad (si se requieren especificaciones y voltajes especiales, solicítelos).

3. No utilice este interruptor de control para equipos (como equipos médicos y equipos grandes) que puedan causar accidentes relacionados con la vida o tener un impacto significativo en la sociedad debido a errores en el interruptor de control de tiempo.

4. Este interruptor debe funcionar en un entorno sin humedad, corrosión ni metales pesados. No permita que se contamine con aceite o agua.

5. Este temporizador tiene una vida útil de un año. Si se produce algún problema de calidad durante el plazo de un año, se reemplazará o reparará sin coste alguno (excluyendo el desmontaje de piezas por su cuenta). Lea el manual de instrucciones antes de instalar y usar el producto. Consérvelo como copia de seguridad.
